建筑电气常用符号

建筑电气常用符号是在建筑领域中用于表示电气设备、线路、元件和连接方式的图形符号。这些符号的使用可以帮助工程师、设计师和施工人员更好地理解和交流电气系统的布局和连接方式。本文将介绍一些常见的建筑电气符号及其含义。

1. 电源符号

• 电源插座：表示供电插座，通常以一个圆圈表示，内部有一个或多个小圆圈，表示插孔数量。

• 开关：表示开关，通常以一个大圆圈表示，内部有一个小圆圈或者直线表示开关的位置。

2. 灯具符号

• 灯泡：表示灯泡，通常以一个实心的小圆圈表示。

• 荧光灯：表示荧光灯，通常以两个平行的直线加上两个小弧线组成。

• 射灯：表示射灯，通常以一个实心的小三角形加上一条直线组成。

3. 传感器符号

• 温度传感器：表示温度传感器，通常以一个温度计形状加上一条曲线组成。

• 湿度传感器：表示湿度传感器，通常以一个波浪形状加上一个小圆圈组成。

• 光照传感器：表示光照传感器，通常以一个太阳形状加上一条直线组成。

4. 电气元件符号

• 电阻器：表示电阻器，通常以一个波浪形状加上一个箭头组成。

• 电容器：表示电容器，通常以两个平行的直线加上两个曲线组成。

• 继电器：表示继电器，通常以一个长方形加上一条弯曲的箭头组成。

5. 线路符号

• 直线：表示导线或连接线路，通常以一条直线表示。

• 虚线：表示隐藏的或不可见的连接线路，通常以一条虚线表示。

• 箭头：表示信号或数据流的方向，通常以一个实心的小箭头表示。

6. 其他符号

除了以上列举的符号外，还有许多其他用于表示不同功能和设备的建筑电气符号。以下是一些例子：

• 变压器：用于改变交流电压大小的设备，在图中通常以两个相互垂直的平行直线和两个相互垂直的曲线表示。 • 发电机：用于产生电能的设备，在图中通常以一个长方形加上一个闪电形状表示。

• 配电箱：用于分配电能到不同的电路和设备的设备，在图中通常以一个长方形加上多个矩形表示。

以上只是一些常见的建筑电气符号，实际使用中可能会有更多的符号和变体。了解这些符号的含义，可以帮助我们更好地理解和绘制建筑电气图纸，从而提高工程设计和施工效率。

参考资料：

[1] Electrical symbols - .

[2] Electrical Symbols & Electronic Symbols in PDF.

合集下载

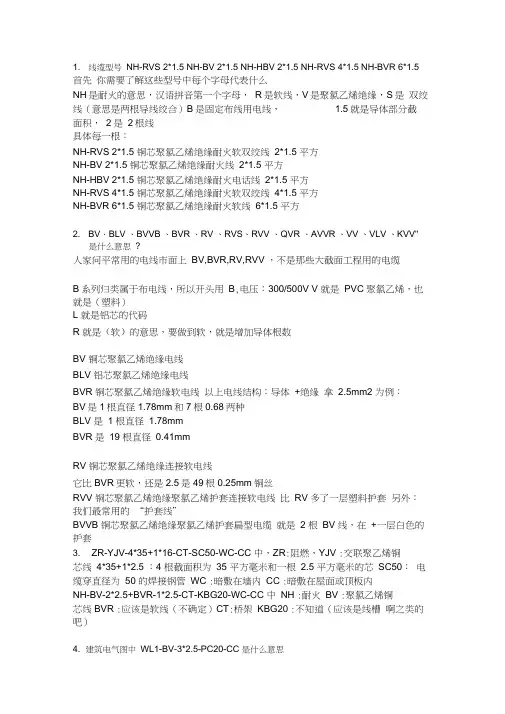

电气设备识图符号大全
