建筑电气符号大全
电气工程及文字符号电气工程图例符号
一、电气工程文字符号
概述：为了使绘图、读图方便和图面清晰,电气工程图采用国家统一制定的图例符号及必要的文字标记,来表示实际的线路和各种电气设备和元件;为了能读懂电气工程图,施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义;目前,有些设备和元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义; 3读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后结合剖面图、有关安装施工标准图集,理清思路,对施工做好整体规划;
表2-3 电气技术中的文字符号制定通则 GB/T 7159-1987
设备、装置和元器件种类 基本文字符号
单字母符号 双字母符号
部件组件 电桥
A AB
晶体管放大器 AD
集成电路
放大器 AJ
磁放大器 AM
非电量到电量变换器或电量到非电量变换器 传声器
B
扬声器
压力变换器 BP
位置变换器 BQ
温度变换器 BT
速度变换器 BV
电容器 电容器 C
其它元器件 发热元件
E EH
照明灯 EL
空气调节器 EV
保护 避雷器 F
熔断器 FU 限压保护器件 FV
发生器电源 同步发电机
G GS
异步发电机 GA
蓄电池 GB
信号器件 声光指示器
H HA
光指示器 HL
指示灯 HL
继电器、接触器 电流继电器
K KA
接触器 KM
变化率继电器 KR
变压器 电流互感器
T TA
控制变压器 TC
电力变压器 TM
电压互感器 TV
电感器 感应线圈
L
驻波器
电抗器
电动机 电动机 M
同步电动机 MS
测量设备试验设备 指示器件
P
电流表 PA
电能表 PJ
记录仪器 PS
电压表 PV
电力电路的开关器件 断路器
Q QF
电机保护开关 QM
隔离开关 QS
电阻器 电阻器
R RH
变阻器 RP
电位器 RP
控制、记忆、信号电路的开关器件选择器 控制开关
S SA
选择开关 SA
按钮开关 SB
压力开关 SL
温度开关 ST 温度传感器 ST
表2-4 电气施工图的常用标注格式
电力设备和照明设备
11-A1-02 电话交接箱 电视线路
a-b/cd a-bc-d
a-b/c或a-b-c a--设备编号 a--线路编号
a--设备编号 b--设备型号 b--线路型号
b--设备型号 c--线序 c--敷设方式与穿管管径
c--设备容量KW d--用户数 d--敷设部位
照明灯具11-A1-05 电气线路 通讯线路
a-bcxbxL/ef
a-bcxbxL/-f
a--灯具数量 a-bcxde-f a-bcxde-f
b--灯具型号或编号 a--线路编号 a--线路编号
c--每盏灯的灯泡数或灯管数 b--导线型号 b--线路型号
d--灯泡管容量W c--导线根数 c--导线对数
e--安装高度m d--导线截面mm平方 d--导线直径mm
f--安装方式 e--敷设方式与穿管管径mm e--敷设方式与穿管管径mm
L--光源种类 f--敷设部位 f--敷设部位

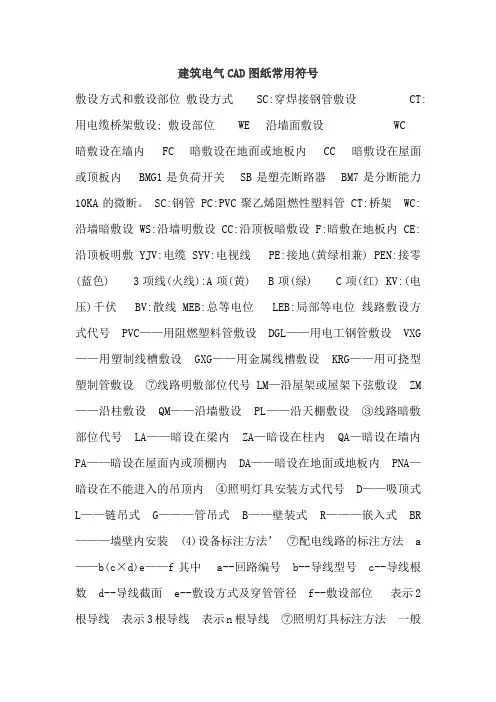

表达线路敷设方式的代号 表达线路敷设部位的代号 表达照明灯具安装方式的代号
PR--塑制线槽的敷设 SR--沿钢索敷设
MR--金属线槽敷设 BE--沿屋架或屋架下弦明敷设
PC--聚氯乙烯硬质管敷设 CLE--沿柱明敷设 CP--线吊式
FPC--聚氯乙烯半硬质管敷设 WE-沿墙敷设 CP--自在器线吊式
KPC--聚氯乙烯塑制波纹电线管敷设 CC--沿天棚或顶板面敷设 CP1--固定线吊式 TC--电线管薄壁钢管敷设 ACE--在能进入的吊顶内敷设 CP2--防水线吊式
SC--钢管厚壁钢管敷设 BC--暗设在梁内 CP3--吊线器式
RC--水煤气钢管加厚钢管敷设 CLC--暗设在柱中 Ch--吊链式
CP--穿金属软管敷设 WC--暗设在墙内 P--吊管式
CT--用电缆桥架敷设 CC--暗设在屋面或顶板内 W--壁装式
C--直埋地敷设 FC--暗设在地面或地板内 S--吸顶式或直附式
ACC--暗设在不能进入的吊顶内 WR--墙壁内安装
用电设备或电机出线口 标写计算用的常用代号 HM--座装
PN--额定容量KW SP--支架上安装
a/b Pj--计算容量 KW CL--柱上安装
a--设备编号 lN--额定电流 A T--台上安装
b--设备容量 lj--计算电流 A R--嵌入式嵌入不可进入的顶棚
lZ--整定电流 A CR--顶棚内安装嵌入可进入的顶棚
ΔU%--电压损失
cosф--功率因数
注：灯具安装高度：壁灯为灯具中与地面距离；吊灯为灯具底部与地面距离
常用电器文字代号
电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M
电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KANZ 电流继电器负序零序KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KVNZ 电压继电器负序零序KP 极化继电器KR 干簧继电器KI
阻抗继电器KWNZ 功率方向继电器负序零序KA 瞬时继电器 ；
瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀
YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器
YPAYA电动执行器 YE发热器线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器SB——按钮开关
Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器KT——延时 有或无继电器SB——按钮开关SA 转换开关 白色灯 HW
连接片 XB
插头 XP
插座 XS
端子板 XT
电线电缆母线 W
直流母线 WB
插接式馈电母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预报音响小母线 WPS
电压小母线 WV 件电加热 FH照明灯发光器件
EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器
BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器
BL温度测量传感器 BHBM
电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表负荷监控仪 PM功率因数表
PPF有功功率表 PW无功功率表 PR无功电流表 PAR 事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS 温度控制开关辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
二、电气工程图例符号
概述：电气工程图集中表现了电气工程设计的意图,是电气设备安装的重要施工依据;电气工程图有以下特点： 1电气工程图只表示电气线路的原理和接线,不表示电气设备和元件的准确形状和位置; 2为了使绘图、读图方便和图面清晰,电气工程图采用国家统一制定的图例符号及必要的文字标记,来表示实际的线路和各种电气设备和元件;为了能读懂电气工程图,施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义;目前,有些设备和元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义; 3读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后结合剖面图、有关安装施工标准图集,理清思路,对施工做好整体规划;
图列符号 名称 图列符号 名称
普通砖墙 窗
普通砖墙 钢筋混凝土
普通磗柱 金属
砂、灰土、及粉刷材料 窗
普通砖 不可见孔洞
混凝土 双扇弹簧门
钢筋混凝土柱 墙内单扇推拉门
不可见孔洞 自然土壤
坑槽 夯实土壤
