1.1 封装层次和封装功能
(3)散热通道。各种电子封装都要考虑器件、部件长期 工作时如何将聚集的热量散出的问题，以达到在使用温度要 求的范围内系统能正常工作。
(4)机械支撑。电子封装可为芯片和其它部件提供牢固 可靠的机械支撑，还能在各种恶劣环境和条件变化时与之相 匹配。
(5)电气环境保护。半导体芯片在没有封装之前，始终 都处于周围环境的威胁之中。有的环境条件极为恶劣，更需 将芯片严加保护。因此，电子封装提供对芯片的环境保护显 得尤为重要。
电子封装概述
1.1 封装层次和封装功能
(1)电源分配。电子封装首先要能接通电源,使芯片与电 路流通电流。其次，电子封装的不同部位所需的电源有所不 同,应将不同部位的电源分配恰当，以减少电源的不必要损 耗。同时还需考虑接地线分配问题。
(2)信号分配。为使电信号延迟尽可能减小，在布线时 应尽可能使信号线与芯片的互连路径及通过封装的输入/输 出(Input/Output,I/O)引出的路径达到最短。对于高频信号还 应考虑信号间的串扰以进行合理的信号分配布线。
电子封装概述
1.1 封装层次和封装功能
第三阶段，芯片封装从周边“线”封装成功发展到“面” 封装， 球栅阵列封装是“面”封装的代表， I/O 口分布于 整个芯片封装体背面， 保证了足够的焊点尺寸和节距， 工 艺难度显著降低， 而可靠性却大大增加。
第四阶段，随着电子产品日益微型化，导致集成电路芯 片封装体也相应微型化，提高封装率越来越重要，促进了芯 片尺寸封装技术的发展。
手机的封装过程
电子封装概述 1.1 封装层次和封装功能
笔记本电脑的封装过程
电子封装概述
1.1 封装层次和封装功能
封装内容 电子封装的功能是对微电子器件(IC)进行保护,提供能源 和进行散热冷却,并将微电子部分与外部环境进行电气和机 械连接。无论是单个晶体管芯片,还是超大规模集成电路 (GrandScaleIntegration,GSI),都必须进行封装。 电子封装包括电源分配、信号分配、散热通道、机械支 撑和环境保护。

电子封装专用设备 第1章 绪论

电子封装专用设备 第1章 绪论

第1章绪论1.1电子制造与电子封装1.1.1 电子产品制造如今，我们每天工作、生活无法离开的各种电子产品，比如手机、计算机、电视机、打印机等，都是电子产品的典型代表。

另外大量的电子产品以部件或零件的形式用于各种家用电器、办公自动化设备、医疗设备、通讯设备、工业生产设备，以及各种交通工具中。

电子产品一般由各式各样的电子元器件、集成电路（也就是芯片）、组装基板、电源、保护壳体等组成。

电子产品制造的基础是各种电子材料，由基础的电子材料做成元器件，再组装成各种基础部件，由各种电子元器件或者部件组成人们需要的各种电子产品。

电子产品的式样、种类繁多，但是其制造过程基本相同。

电子产品的物理实现过程可以归纳成如图1.1所示形式。

由单晶硅制成半导体芯片（晶圆形式），晶圆经过测试、封装后成为独立的成品芯片。

各种基础材料经过加工成为元器件。

覆铜板加工成为PCB基板，陶瓷材料加工成陶瓷基板。

成品IC（集成电路，也就是芯片）、各种元器件组装到基板上就构成电子产品的主体结构，再加上覆盖件就成为电子产品。

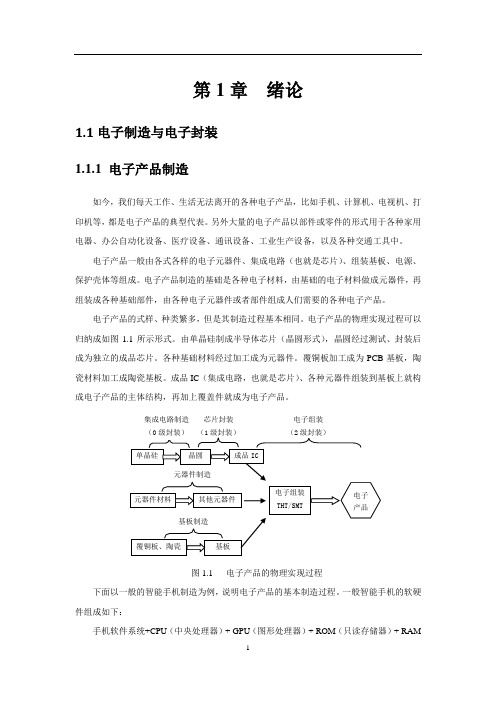

图1.1 电子产品的物理实现过程下面以一般的智能手机制造为例，说明电子产品的基本制造过程。
