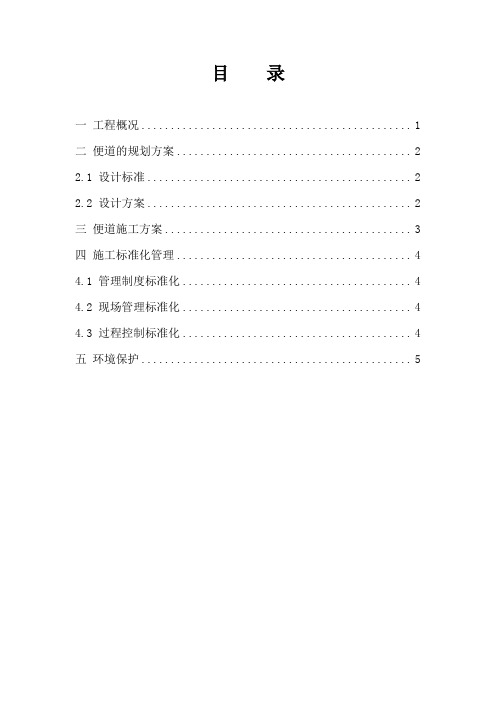

目录一工程概况 (1)二便道的规划方案 (2)2.1 设计标准 (2)2.2设计方案 (2)三便道施工方案 (3)四施工标准化管理 (4)4.1管理制度标准化 (4)4.2现场管理标准化 (4)4.3过程控制标准化 (4)五环境保护 (5)便道施工方案一、工程概况苏州市中环快速路ZH－LQ04标段施工范围为澄云路西～澄阳路西，主线桩号K86+978.1～K88+304.4，总长度为1.326Km，全线均为高架桥，含四条上下匝道，地面辅道位于高架桥两侧。
新建2座小桥，均为简支空心板桥。
中环快速路高架桥设计在原太阳路上方，且为现浇混凝土箱梁，施工期间必然要全部封闭太阳路。
根据政府交通安全法条例，为达到安全文明施工目标，且保证沿线单位和居民正常出入和生活，按业主指示，我标段计划在太阳路北侧修建一条贯通施工便道（根据地方要求，澄阳路至相城大道段临时通道加宽至10米，其它段为6米），分流部分地方车辆，缓解部分交通。
太阳路南侧部分路段修建一条6米宽便道，以减小施工期间机械设备占用北侧临时通道，缓解交通压力。
新修便道总长约为2.747Km。
二、便道的规划方案2.1 设计标准根据地方（4S汽车店）要求，澄阳路至相城大道段北侧临时通道路面顶宽10米，长1135米。
其它段路面顶宽6米，长1612米。
双向两车道，便道路面横坡设计为人字坡2%。
便道结构层为：50cm5%灰土+15cm4%水泥稳定碎+12cmC25水泥砼路面。
便道两侧设1.2m×0.4m×0.4m的梯形排水沟排水沟。
2.2 设计方案便道沿主线方向，设在太阳路两侧，北侧全线贯通，具体布置是：K86+978.1～K87+480便道顶宽度为6米，K87+480～K87+500便道宽度由6米渐变至10米，考虑到太阳路以西汽车4S 店及本标段钢筋加工场钢筋材料进出场和高架施工的需要，将K87+500～K88+304.4的便道宽度设计为10米。
南侧因改河原因便道无法全线贯通，具体布置是：K86+978.1～K87+730、K87+893～K88+304.4便道宽度为6米。
高架桥基础桩基基础施工方法高架桥基础桩基基础施工是高架桥建设中的重要步骤，它直接关系到高架桥的稳定性和安全性。
本文将介绍高架桥基础桩基基础施工的方法和注意事项。
一、桩基基础施工方法1. 环境准备：在进行高架桥基础桩基基础施工之前，必须对施工现场进行环境准备。
包括清理施工区域，保证施工区域的平整度和排水性能，移除障碍物等。
同时还需将施工区域围起来或设置警示标志，确保施工的安全进行。
2. 桩基布置：桩基布置是高架桥基础施工的关键步骤。
在进行桩基施工前，需要根据设计要求在施工区域进行桩位标高的测量和标记。
然后按照设计图纸的要求进行桩基布置，确保桩的位置和数量准确无误。
3. 桩基施工：桩基施工是高架桥基础施工中最重要的环节。
常用的桩基施工方法有打桩法和钻孔灌注桩法。
打桩法是通过使用沉桩机或振桩机将预制桩或钢筋混凝土桩直接打入地下，确保桩的承载能力。
钻孔灌注桩法是通过钻孔机在地下钻孔后灌注混凝土形成桩体，适用于土质松软的地基。
4. 桩基检测：桩基施工完成后，需要对桩基进行检测，以确保桩的质量和承载力。
常用的桩基检测方法有静载试验和动载试验。
静载试验是通过在桩基顶部施加静态荷载并进行变形观测，来评估桩的承载性能。
动载试验是通过施加动态荷载，利用振动传感器和加速度计监测桩的响应，来评估桩的动态特性和抗震性能。
二、施工注意事项1. 施工安全：在进行高架桥基础桩基基础施工时，必须高度重视施工安全。
施工现场应设置警示标志，确保施工区域的安全。
施工人员需要佩戴安全帽、工作服和防护鞋，使用安全绳具，确保自身和他人的安全。
2. 设备选择：选择适合的设备是高架桥基础桩基基础施工的关键。
根据不同的桩基类型和地质条件，选择合适的沉桩机、振桩机、钻孔机等施工设备。
设备的性能和质量直接影响施工效率和施工质量。
3. 施工质量控制：控制施工质量是确保高架桥基础桩基基础施工成功的重要保证。
在施工过程中，必须严格按照设计要求和施工规范进行施工，合理控制桩基的尺寸、位置和纵横间距。
现浇高架桥施工方案现浇高架桥施工方案一、技术方案概述现浇高架桥施工方案是一种在原地浇筑的高架桥施工方法。
其主要步骤包括地基处理、支撑系统搭设、钢筋混凝土浇筑、养护等。
该方案适用于不同地形和不同桥梁类型，具有施工周期短、工程质量高的优势。
二、施工准备1. 编制施工组织设计和施工方案。
2. 采购和配备必要的施工机械设备和工具。
3. 安排施工人员，并进行必要的培训。
4. 确保施工现场的安全和环境保护。
三、地基处理1. 根据设计要求，对地基进行挖掘和整平。
2. 在地基上进行必要的填筑和加固，确保承载能力和稳定性。
3. 在地基上进行板桩的打入和锚固。
四、支撑系统搭设1. 根据设计要求，搭设临时支撑系统，用于支撑施工过程中的荷载。
2. 选用合适的支撑材料和构件，进行支撑梁的临时固定。
五、钢筋混凝土浇筑1. 按照设计要求，制定合理的混凝土配合比。
2. 施工前进行钢筋的加工和预埋。
3. 在梁模上搭设钢筋架，并进行必要的定位和校正。
4. 采用混凝土泵车或自卸车，将混凝土浇注至模板内。
5. 对浇筑的混凝土进行振捣和平整，确保浇筑质量。
6. 根据设计要求，在混凝土初凝后进行剪切伸长测量和调整。
7. 针对特殊需要，采用防水、防腐等措施进行加固。
六、养护1. 在混凝土浇筑完毕后，及时进行养护，保持混凝土的湿润。
2. 对桥梁的支撑系统进行检查和调整，确保施工质量和安全性。
3. 根据设计要求，进行桥梁的防水、防腐等特殊养护。
七、施工安全与环境保护1. 制定安全技术措施，并组织施工人员进行安全教育和培训。
2. 设置施工现场警示标志，确保施工安全。
3. 监测施工现场的噪音、粉尘等，采取合适的措施保护环境。
通过以上施工方案，可以有效地保证现浇高架桥的施工质量和安全，同时减少施工周期，提高工程效益。
在具体施工过程中，还需要根据实际情况进行详细设计和调整。
最后，对施工现场进行整理和清理，确保施工安全和环境卫生。
高架桥工程主要施工方案与技术措施1.1钻孔桩施工方案本工程由于工期紧，施工制约因素较多，拟采用旋挖钻工艺实施钻孔桩施工。
旋挖钻工艺流程图如下1、施工准备：根据设计图纸及现场踏勘情况，确定市政管线的具体位置，避免桩基施工对市政管线的破坏；施工之前对现场进行适当的处理和围档，钻孔场地应平整、夯实。
2、放样：在加密的测量控制点上架设仪器，使用极坐标法放设桩位中心点。
在桩位中心点处标记，放出十字线，埋设护桩，钻机就位后进行复测。
3、钢护筒的制作及沉放：钢护筒采用A3钢板卷制而成，外径为桩径加20～30cm，厚度6～8mm，高出地面0.3m。
钢护筒采用挖埋法，周围填筑粘性土夯实。
4、泥浆的制作泥浆循环系统布置根据现场和周围环境统筹安排。
泥浆循环池由沉淀池和泥浆池组成：沉淀池深不宜小于2米，上口平面尺寸根据桩长和桩径计算的一次排浆量确定，以5m ×6m为宜；泥浆池深不宜小于1.5m，上口平面尺寸以4m×4m为宜；沉淀池和泥浆池采用筑土坝高出原地面不小于1m，土坝顶宽不小于0.7m，土坝填筑分层夯实，边坡拍实平整；土坝顶采用脚手架钢管设围栏，围栏高出坝顶1m，栏杆立柱入土深度不小于0.5m，横杆采用红、白油漆间隔涂刷，并挂设泥浆池危险警示牌。
对沉淀池中沉碴及灌注混凝土时溢出的废泥浆，随时清除，用汽车运弃于指定地点，严禁就地弃碴，严防泥浆溢流污染周围环境。
开挖泥浆池，选择和备足良好的造浆粘土或膨润土，造浆量为2倍的桩的混凝土体积，泥浆比重根据钻进不同地层及时进行调整泥浆性能。
5、钻机就位及钻孔安装钻机时要求钻机底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于50mm。
开始钻进时，进尺要适当控制，应轻压慢进，适当延长钻进时间，并及时将泥浆注入孔内，平衡地层压力，并在孔壁四周形成泥浆保护层，钻头旋挖切削土体，提出孔外，打开钻头底盖倒土至铲车斗内运至指定地点。
高架桥施工方案1.概述本标段高架桥由25+27+25m和40.5+50+40.5m两联三跨连续预应力箱梁、24跨预应力预制工型梁和2跨普通钢筋混凝土工型梁组成，总长845.14m。
基础为直径1.0m的钻孔灌注桩，承台、墩柱、盖梁均为钢筋混凝土结构。
具体施工工艺流程见下图：2. 材料加工钢筋、钢绞线进场后按不同的钢种、等级、牌号、规格及厂家分批验收、分别堆放保存，并立牌以便识别。
堆放时下面铺方木垫高，上面以盖布遮盖，防止锈蚀和污染。
钢筋进场后进行抽样检验并报请监理工程师审批，检验合格后进行加工。
2.1. 钢筋加工钢筋使用前若有锈蚀、污染，将表面漆皮、鳞锈、油渍等清除干净。
盘条和弯曲的钢筋进行调直。
认真熟悉图纸，计算各种型号钢筋的下料长度，根据下料长度及库存钢筋情况进行配筋、下料，下料时执行下料单制度。
加工制作严格按照图纸设计要求和施工规范进行，加工过程中严格控制各种加工误差（钢筋加工的允许误差见下表）。
制作完成后按照钢筋编号、使用部位等分别保存并挂牌标识。
钢筋加工允许误差接头除设计特殊要求外均采用双面搭接焊，电焊工持证上岗，正式施焊前进行试焊，合格后正式施焊。
焊接时两钢筋搭接端部向一侧弯折，弯折角度不大于4°。
保证两接合钢筋轴线在同一直线上，偏差不超过0.1d。
接头双面焊缝长度≥5d（d为钢筋直径）。
焊渣随焊随敲，以便出现气孔、夹渣等不良情况时予以补焊。
所用焊条性能符合有关规范要求。
（各类钢筋焊接所用焊条见下表）2.2. 钢绞线加工预应力钢绞线的下料长度，计算时考虑构件、锚夹具长度、千斤顶长度、张拉伸长值和外露长度等因素，以确保张拉工作正常进行。
钢绞线用切割机切断。
编束时梳理顺直、绑扎牢固，防止互相缠绞。
3.桩基工程本工程桩基范围内表层为人工填土层,下部处在第四纪沉积层,大部分为粉质粘土、粘土层，有少量的圆砾层、砂层。
根据这种地质情况，桩基工程拟采用回转钻机钻进。
钻孔灌注桩施工工艺流程图3.1 测量定位根据建设单位所交导线点、水准点利用全站仪放出桩中心位置及其护桩。

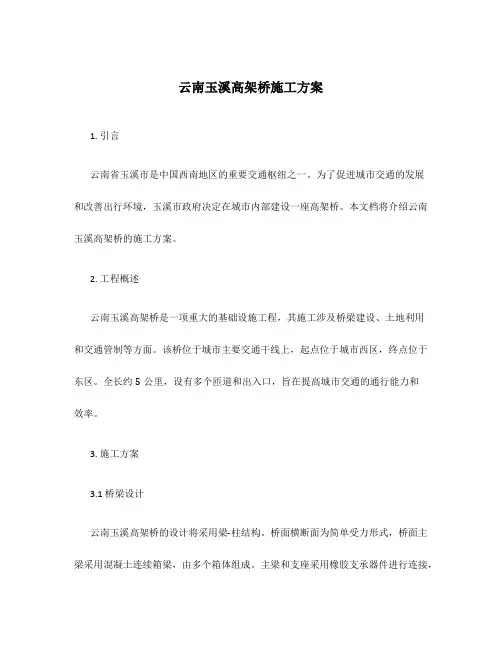

云南玉溪高架桥施工方案1. 引言云南省玉溪市是中国西南地区的重要交通枢纽之一。
为了促进城市交通的发展和改善出行环境，玉溪市政府决定在城市内部建设一座高架桥。
本文档将介绍云南玉溪高架桥的施工方案。
2. 工程概述云南玉溪高架桥是一项重大的基础设施工程，其施工涉及桥梁建设、土地利用和交通管制等方面。
该桥位于城市主要交通干线上，起点位于城市西区，终点位于东区。
全长约5公里，设有多个匝道和出入口，旨在提高城市交通的通行能力和效率。
3. 施工方案3.1 桥梁设计云南玉溪高架桥的设计将采用梁-柱结构。
桥面横断面为简单受力形式，桥面主梁采用混凝土连续箱梁，由多个箱体组成。
主梁和支座采用橡胶支承器件进行连接，以减缓振动和噪音。
桥梁设计还考虑了地震和风力的影响，以确保结构的安全性和稳定性。
3.2 施工过程3.2.1 立项和准备阶段在施工之前，需要进行项目立项和准备工作。
这包括施工图纸的编制和审查、施工方案的制定、施工人员的组织和培训等。
3.2.2 土地征用和场地准备为了建设高架桥，需要征用一定面积的土地。
土地征用工作需经过政府批准，并进行相应的补偿和安置工作。
同时，需要对施工场地进行平整和清理，以便后续施工的进行。
3.2.3 基础工程施工基础工程施工是整个高架桥施工的首要任务。
这包括桩基础的施工、墩柱的建设以及桥台的修建。
在施工过程中，需要严格按照设计要求进行测量和质量控制，以确保基础工程的稳定性和承载能力。
3.2.4 桥面主梁施工桥面主梁的施工是整个高架桥施工的核心环节。
首先，需要进行模板的搭建和钢筋的安装。
然后，进行混凝土的浇筑和养护。
桥面主梁的施工需要按照计划进行，确保质量和安全。
3.2.5 支座和伸缩缝处理在桥梁的施工过程中，需要安装支座和伸缩缝。
支座起到减缓振动和噪音的作用，伸缩缝允许桥梁在温度和湿度变化时进行伸缩。
安装和调整支座和伸缩缝需要精确的操作和质量控制。
3.2.6 匝道和出入口施工高架桥的匝道和出入口是城市交通的重要组成部分。
目录一、工程概况 ................................................................................................................................................................1 二、总体施工部署 ........................................................................................................................................................1 2.1、施工进度计划 ..............................................................................................................................................1 2．2、人员组织机构 ............................................................................................................................................2 2.3、现场准备 ......................................................................................................................................................2 2.4、技术准备 ......................................................................................................................................................3 2.5、材料准备 ......................................................................................................................................................3 2.6、人员部署 ......................................................................................................................................................4 2.7、机械设备配置计划 ......................................................................................................................................4 三、各主要分部、分项工程施工方法.........................................................................................................................5 3.1、主要施工顺序 ..............................................................................................................................................5 3.2、防撞墙施工 ..................................................................................................................................................5 3.3、护栏安装施工 ..............................................................................................................................................7 3.4、桥面砼铺装施工 ..........................................................................................................................................8 3.5、桥面防水施工 ............................................................................................................................................10 3.6、桥面沥青砼施工 ........................................................................................................................................12 3.7、伸缩缝安装 ................................................................................................................................................12 3．8、泄水管安装 ..............................................................................................................................................14 四、质量保证措施 ......................................................................................................................................................15 4.1、质量保证体系框图 ....................................................................................................................................15 4.2、质量保证措施 ............................................................................................................................................16 五、质量验收标准 ......................................................................................................................................................17 5.1、防水层施工 ................................................................................................................................................17 5.2、砼桥面铺装 ................................................................................................................................................17 5.3、沥青砼桥面铺装 ........................................................................................................................................18 5.4、伸缩缝安装 ................................................................................................................................................18 5.5、防撞墙施工 ................................................................................................................................................18 六、安全文明施工措施 ..............................................................................................................................................19 6.1、安全目标 ....................................................................................................................................................19 6.2、物质安全保障措施 ....................................................................................................................................20 6.3、施工用电安全措施 ....................................................................................................................................20 6.4、高空作业安全措施 ....................................................................................................................................20 6.5、施工机械安全措施 ....................................................................................................................................21 6.6、消防保卫安全措施 ....................................................................................................................................21 七、文明环保施工措施 ..............................................................................................................................................22桥面系及桥面附属工程施工方案一、工程概况郑州市***快速通道工程位于郑州市京广路与沙口路规划为城市快速路。
高架桥施工方法高架桥是城市交通建设中常见的一种桥梁形式，它不仅可以提高交通效率，减少交通拥堵，还能有效解决城市道路空间有限的问题。
在高架桥的建设过程中，施工方法起着至关重要的作用。
本文将介绍几种常见的高架桥施工方法，以供参考。
第一种方法是预制构件法。
这种施工方法是将高架桥所需的构件提前进行制作，在施工现场进行组装。
其中，主要的构件包括预制梁、预制柱等。
预制构件工厂可以根据设计要求进行生产，保证了构件的质量和准确度。
然后，将预制构件运到施工现场，并进行组装，形成高架桥的桥面和支撑结构。
预制构件法具有施工速度快、质量可控的优势，但也存在运输、装配过程中的困难。
第二种方法是现浇施工法。
这种施工方法相对于预制构件法来说，更加灵活和适应性强。
在现浇施工法中，施工人员根据设计要求，在施工现场进行混凝土的浇筑，形成高架桥的梁、柱等结构体。
现浇施工法的优点在于可以充分利用施工现场的空间，适应各种不同的桥梁形式和尺寸需求。
然而，现浇施工法的劣势是工期较长，需要注意混凝土的质量和浇筑工艺。
第三种方法是跨线施工法。
在城市交通中，往往需要在保证交通畅通的同时进行高架桥的施工。
这时候，跨线施工法就是一种有效、安全的解决方案。
跨线施工法的核心思想是通过合理的脚手架和支撑结构，将高架桥的构件从道路下方跨越至指定位置。
这样就可以保证施工过程中道路的通行不受影响。
跨线施工法需要综合考虑施工过程中的安全性和交通的顺畅性，在方案设计和施工过程中需要严格执行，确保施工质量和安全。
以上是几种常见的高架桥施工方法，每一种方法都有其独特的优势和适用场景。
在实际的工程项目中，需要根据具体情况选择合适的施工方法。
无论是预制构件法、现浇施工法还是跨线施工法，施工人员都需要具备丰富的施工经验和专业知识，确保高架桥的施工质量和安全。
高架桥作为城市交通建设的重要组成部分，将为人们的出行提供更加便捷和舒适的条件。
高架桥施工架设技术交底与施工要点第一部分：施工前准备在高架桥的施工过程中，施工前的准备工作非常关键。
首先，需要进行详细的技术交底，明确施工的目标、要求以及优先级。
针对不同的工程条件，需要制定相应的施工方案，并进行合理的资源调配。
此外，必须针对施工现场进行全面的安全检查，确保施工环境符合安全标准。
同时，还应准备好所需的材料与设备，并进行充分的检验和试验，确保其质量合格，以确保施工的顺利进行。
第二部分：架设技术高架桥的架设技术是整个施工过程中的重要环节。
在架设过程中，需要合理选择施工方法和设备。
常用的施工方法包括大车吊、塔吊、浮吊等。
不同的施工方法适用于不同的工程情况，需要根据实际情况进行选择。
此外，还需要注意安全施工的要求，确保工人和设备的安全。
在架设过程中，还需要对桥梁进行监测和测量，及时发现和解决可能出现的问题，确保桥梁的稳定性和安全性。
第三部分：施工要点在高架桥的施工过程中，有一些施工要点需要特别注意。
首先是施工现场的安全防护工作。
施工现场面临各种危险，需要采取相应的防护措施，例如设置警示标志、围挡等。
其次是施工过程中的垂直度和水平度控制。
高架桥的施工要求非常严格，需要对施工质量进行严格的把控，确保桥梁的几何度满足设计要求。
此外，还需要定期对施工过程进行质量检查，及时发现和纠正问题，保证施工质量。
第四部分：施工过程中的困难与挑战在高架桥的施工过程中，常常会面临一些困难与挑战。
例如，施工现场的空间受限，需要合理规划和利用有限的空间；施工过程中可能会遇到各种复杂的地质和地质条件，需要针对性地采取相应的施工方法和措施；施工过程中可能会遇到恶劣的天气条件，例如风雨、低温等，需要做好相应的防护和保暖措施。
面对这些困难和挑战，需要施工团队具备灵活应变的能力，采取相应的策略和措施，确保施工的顺利进行。
第五部分：质量控制高架桥的施工质量直接影响到其安全性和使用寿命，因此质量控制是施工的重要环节。
首先是材料的质量控制。
高架区间线路桥梁施工分步图示按照总体施工方案和工艺技术将高架区间线路桥梁工程划分为不同的工艺区段，同一个工艺区段内的桥梁工程施工组织方法和工艺措施相似。
工艺I：6或8条线路交叉（并行），上部构造含简支U形梁和现浇连续箱梁施工。
与地铁车站北端连接，本施工区段内有6或8条线路交叉（并行），上部构造含简支U形梁和现浇连续箱梁。
典型断面I桥梁构造示意：典型断面I施工步骤及工况示意图：步骤一:1.组织施工桥墩承台和钻孔桩基础，以承台为工作面施工2#墩身（帽）和3#墩身下半部，3#墩身上部和下部施工分界面设置在4#横梁顶部。
2.搭设现浇支架，在支架上浇筑4#横梁。
3.施工3#墩身上半部。
步骤二:1.组织施工1#墩身（帽）。
2.进行地基处理，搭设上层连续箱梁的现浇施工支架，支架预压完成后可在现浇支架上完成上层连续箱梁浇筑施工。
步骤三:1.搭设下层连续箱梁现浇支架，支架试压完成后可进行下层连续箱梁浇筑施工。
2.采用两台300t履带式起重机安装架设位于1#和2#墩帽上的U形梁。
U形梁由YL200型轮胎式运梁车从预制场运送至安装现场。
步骤四:组织施工桥面轨枕梁及各类桥面附属工程。
工艺II：6条线路交叉（并行），上部构造含简支U形梁和现浇连续箱梁施工。
与地铁车站南端连接，本施工区段内有6条线路交叉（并行），上部构造含简支U形梁和现浇连续箱梁。
典型断面II桥梁构造示意：典型断面II施工步骤及工况示意图：步骤一:1.首先组织施工桥墩承台和钻孔桩基础，以承台为工作面施工3#和4#墩身（帽）2.再组织施工6#墩身（帽）。
步骤二:采用两台300t履带式起重机安装架设位于4#墩帽上的第一组U形梁。
U形梁由YL200型轮胎式运梁车从预制场运送至安装现场。
步骤三:1.首先组织施工2#墩身，在2#墩身上制作预留孔安装支承钢牛腿，用于安装贝雷支承桁架以形成施工5#横梁的工作面。
2.再组织施工5#横梁，支承钢牛腿和贝雷支承桁架为主要承力构件,为了保证贝雷桁架的稳定性，拟在贝雷桁片间用型钢制作的联系钢架进行横向连接。
城市高架的全预制拼装工艺城市高架是一种重要的交通设施，能够有效地缓解城市交通拥堵问题，提高交通效率。
在高架桥的建设中，全预制拼装工艺被广泛应用，不仅可以加快工程进度，降低施工风险，还能减少对市区交通的影响。
下面将详细介绍城市高架的全预制拼装工艺。
1. 全预制拼装工艺的概述全预制拼装工艺是指将高速路面、支座、进退口匝道等构件在工厂内进行预制加工并进行组装，然后通过特殊的运输工具将构件运至现场，并使用大型起重机进行吊装和定位，最后进行各种连接和校准工作完成高架桥的搭建。
2. 工厂预制阶段工厂预制是全预制拼装工艺的关键步骤。
在这个阶段，需要进行钢筋加工、混凝土浇筑和养护等工作。
首先，根据设计图纸，在工厂内进行钢筋加工，包括切割、弯曲和焊接等。
然后，在预制模具中浇筑混凝土，根据设计要求，采用相应的混凝土配合比和浇筑工艺。
最后，对浇筑完成的构件进行养护，确保混凝土的强度和稳定性。
3. 运输和吊装阶段运输是全预制拼装工艺的另一个重要环节。
在工艺的设计中，需要考虑到构件的尺寸和重量，以便选择合适的运输工具。
通常情况下，采用大型平板运输车或专用的龙门吊运输车进行运输。
在运输过程中，需要注意固定和保护构件，以避免损坏。
吊装是全预制拼装工艺的关键环节。
在现场施工前，需要根据设计要求和施工图纸制定吊装方案。
根据构件的形状和尺寸，选择合适的吊装器械和设备。
通常情况下，使用起重机和龙门吊进行吊装。
吊装过程中需要保持构件的稳定性，并根据设计要求进行调整和校准，以确保构件的准确位置。
4. 拼装和连接阶段在吊装完成后，需要进行构件的拼装和连接。
首先，将预制构件按照设计要求进行拼装，使用特殊的连接件进行固定和连接。
在连接过程中，需要保持构件的稳定性和对齐度。
然后，对连接部分进行焊接或螺栓连接，确保连接的稳固性和安全性。
最后，对整个高架桥的连接进行校核和检测，确保其承载能力和稳定性。
5. 施工验收阶段在高架桥全预制拼装工艺的整个施工过程中，需要进行多次的质量检测和验收。
《新型城市高架桥施工方案》一、项目背景随着城市的快速发展，交通拥堵问题日益严重。
为了缓解城市交通压力，提高交通运输效率，建设新型城市高架桥成为了一项重要的基础设施工程。
本项目旨在设计和建造一座具有创新性结构和高效交通组织的城市高架桥，以满足城市日益增长的交通需求。
该高架桥将连接城市的主要交通干道，跨越繁忙的商业区和居民区，为市民提供更加便捷、快速的出行方式。
同时，该高架桥的建设也将促进城市的经济发展，提升城市的形象和竞争力。
二、结构设计1. 总体设计- 高架桥采用连续梁结构，跨度适中，能够满足不同地形和交通需求。
- 桥面宽度设计为双向六车道，两侧设置人行道和非机动车道，确保行人和非机动车的安全通行。
- 高架桥的高度根据周边建筑物和地形进行合理设计，确保不影响周边居民的采光和通风。
2. 基础设计- 采用桩基础，根据地质条件和荷载要求，选择合适的桩型和桩长。
- 桩基础施工采用钻孔灌注桩工艺，确保施工质量和进度。
3. 上部结构设计- 主梁采用预应力混凝土连续梁，具有强度高、刚度大、耐久性好等优点。
- 桥面铺装采用高性能混凝土，确保桥面的平整度和耐久性。
- 栏杆和防撞设施采用高强度钢材，确保行人和车辆的安全。
4. 附属设施设计- 设置排水系统，确保桥面排水畅通，避免积水对桥梁结构的损害。
- 安装照明设施，为夜间行车提供良好的照明条件。
- 设置交通标志和标线，引导车辆和行人安全通行。
三、交通组织1. 施工期间交通组织- 在施工区域周边设置交通标志和标线，引导车辆绕行。
- 安排专人负责交通疏导，确保施工期间交通秩序良好。
- 与交通管理部门密切配合，及时调整交通组织方案，确保施工和交通两不误。
2. 建成后交通组织- 高架桥设置进出口，与周边道路连接顺畅。
- 合理设置交通标志和标线，引导车辆有序通行。
- 加强交通管理，确保高架桥的交通畅通和安全。
四、施工步骤1. 施工准备- 组建施工项目部，配备专业技术人员和施工队伍。
