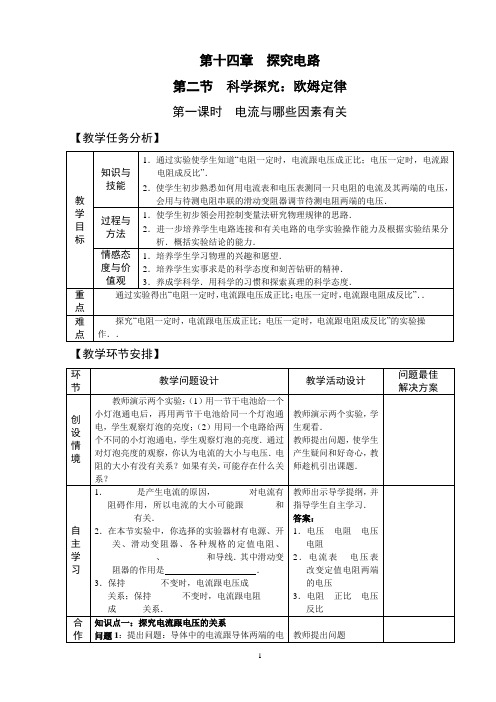

第十四章探究电路
第二节科学探究：欧姆定律
第一课时电流与哪些因素有关【教学任务分析】
【教学环节安排】
1
图１
）实验器材：电源、开关、滑动变阻器、的定值电阻、电流表、电压表和导线．实验中怎样改变电压？
通过移动滑动变阻器的滑片来改变定值电阻两端的电压
（进行实验与收集证据）你能设计出记录数据的表格吗？
分析论证）你打算怎样分析你得到的数
）分析数据之间的倍数关系．
）画出图像分析（图２）
图２
通过分析数据可以得出什么结论？
2
图３
实验器材：有电源、开关、滑动变阻器、
、15Ω的定值电阻各一个、电流表、电压表和导线．
实验中怎样保持定值电阻两端的电压不
通过移动滑动变阻器的滑片来保持定值电阻两端的电压不变．
（进行实验与收集证据）你能设计出记录数据的表格吗？
学生把实验得出的数据记录在下表中：
分析论证）你打算怎样分析你得到的数
）分析数据之间的倍数关系．
）画出图像分析
通过分析数据可以得出什么结论？
3
图４
＞R2B．R1＜R
=R3D．不能确定
在研究电流跟电压的关系时，
变，移动变阻器的滑片，改变电阻
图５
．保持R＇的滑片位置不动
．保持R的电压不变
R不变，调节R＇的滑片到不同位置
4。
第1课时电流与电压、电阻的关系【教学目标】一、知识与技能1.通过实验探究电流的大小与哪些因素有关.2.会同时使用电压表和电流表测量一段导体两端的电压和通过的电流.3.会使用滑动变阻器来改变一段导体两端的电压.二、过程与方法1.通过实验探究过程，进一步体会科学探究方法；领悟用“控制变量法”来研究物理问题的科学方法.2.通过实验、分析和探索过程，提高根据实验数据归纳物理规律的能力，学会用图像研究物理问题.三、情感、态度与价值观1.重视学生对物理规律的客观性、普遍性和科学性的认识，培养学生科学世界观的形成.2.通过了解科学家发明和发现的过程，学习科学家坚韧不拔，探求真理的伟大精神和科学态度，激发学生努力学习的积极性和勇于为科学献身的热情.【教学重点】实验探究电流与电压和电阻的关系.【教学难点】对实验数据的分析、图像法的应用.【教具准备】教师准备：演示用具、示教板一套，实验表格、图像坐标纸、多媒体课件等.学生准备：电流表和电压表各一个、三节干电池、滑动变阻器一个、定值电阻（R1＝2Ω、R2＝4Ω、R3=8Ω）、开关、导线若干.（以上器材为一组，每三人准备一组器材）【教学课时】1课时【巩固复习】教师引导学生复习上一课时内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】师通过前面的学习，我们知道电压是使自由电荷定向移动形成电流的原因，导体有电阻，不同电路中电流的大小不同，那么，电流的大小与哪些因素有关呢？要知道答案，下面我们就来学习第二节“科学探究：欧姆定律”.【预习指导】阅读课本P97-100文字内容和插图，把基本概念、规律、规定等用红色笔做上记号，并完成对应练习册中“课前预习”部分，然后，各小组内部交流讨论，提出预习疑问，组长做好记录，准备展示.【交流展示】1.各小组代表举手发言，报告“课前预习”答案，教师评价订正.2.学生质疑，教师指导释疑.【拓展探究】探究电流的大小与哪些因素有关师提出问题：电流的大小与哪些因素有关.生：猜想：（1）电阻一定时，电压越高，电路中的电流越大；（2）电压一定时，电阻越小，电路中的电流越大.师由于电流可能受电压、电阻等多个因素的影响，应采用怎样的科学方法来探究电流的大小与哪些因素有关？生：控制变量法.师请根据课桌上老师提供的器材，设计并画出实验电路图.生：实验电路图：师请根据电路图设计出实验方案，并画出记录实验数据表格.生：1.保持电路中的电阻不变，用滑动变阻器改变电阻两端的电压，探究通过电阻的电流与它两端电压的关系.2.保持电阻两端电压不变（用滑动变阻器调节），选用不同的定值电阻接入电路，探究通过电阻的电流与电阻的关系.学生分组实验，三人一组，教师提醒学生实验中注意以下几个问题（用多媒体播放）.①连接电路和更换元件时，开关应处于断开状态，滑动变阻器按“一上一下”的接法，滑动变阻器的滑片应放到最大阻值的位置上.②正确连接电流表、电压表、滑动变阻器.③闭合开关前，明确研究对象;明确控制什么物理量不变，什么物理量改变；明确观察记录哪些数据.④测量过程中电路闭合时间不能过长，读取数据后要断开电路，以防止通电时间过长电阻发热给实验带来误差.⑤测量次数不要过多，根据时间而定，一般测量三次或四次左右.⑥若用滑动变阻器来改变导体两端电压的情况时，尽量使定值电阻两端的电压成整数倍地变化（如：0.5V，1V，1.5V……）.同样若用干电池（或学生电源）改变电源电压时，也尽量使电源电压成整数倍地变化.教师巡回指导学生进行实验，指出学生在实验中容易出现的错误，并分析错误原因，要求学生实事求是地填写实验数据.学生根据实验数据记录表一、表二,分别画出电阻不变时，电流随电压变化的图像;电压不变时，电流随电阻变化的图像，并根据表格数据和图像分析得出结论，教师引导学生交流展示，点评订正.生1：电阻不变时，I-U图像结论：保持电阻不变时，电流跟电压成正比.生2：电压不变时，I-R图像结论：保持电压不变时，电流跟电阻成反比.教师引导学生对实验探究的整个过程，进行评估.①分析探究过程是否科学合理、简便易行，分析最终结果与开始的假设有什么差异，实验设计是否合理，有什么需要吸取的教训，如何改进实验方案等.②操作过程中读完数据做记录时没有及时断开开关，可能会浪费电；在更换电阻时，也没有断开开关，这也是不允许的.③从实验的过程和结果看，尽管数据之间不是完全吻合，但基本能反映规律，所以测得的数据和结论是可靠的.【课堂训练】教师引导学生做对应练习册中的题目.【课堂小结】教师引导学生归纳总结本节课学到了什么.1.教师备课时要亲自操作做实验，注意提供的电源电压与滑动变阻器要配套，有些电源电压达不到3V，甚至有些连2.5V都达不到.2.在分析和认证中可设计几个疑问，如有人说，“在电阻不变时，导体两端的电压与电流成正比，对吗”？突出物理规律成立的条件，明确物理量之间的因果关系，让学生学会概括、表达这种因果关系，真正明白物理量之间成正比的实际含义.。
第1课时电流与电压、电阻的关系
【教学目标】
一、知识与技能
1.通过实验探究电流的大小与哪些因素有关.
2.会同时使用电压表和电流表测量一段导体两端的电压和通过的电流.
3.会使用滑动变阻器来改变一段导体两端的电压.
二、过程与方法
1.通过实验探究过程，进一步体会科学探究方法；领悟用“控制变量法”来研究物理问题的科学方法.
2.通过实验、分析和探索过程，提高根据实验数据归纳物理规律的能力，学会用图像研究物理问题.
三、情感、态度与价值观
1.重视学生对物理规律的客观性、普遍性和科学性的认识，培养学生科学世界观的形成.
2.通过了解科学家发明和发现的过程，学习科学家坚韧不拔，探求真理的伟大精神和科学态度，激发学生努力学习的积极性和勇于为科学献身的热情.
【教学重点】
实验探究电流与电压和电阻的关系.
【教学难点】
对实验数据的分析、图像法的应用.
【教具准备】
教师准备：演示用具、示教板一套，实验表格、图像坐标纸、多媒体课件等.
学生准备：电流表和电压表各一个、三节干电池、滑动变阻器一个、定值电阻（R1＝2Ω、R2＝4Ω、R3=8Ω）、开关、导线若干.（以上器材为一组，每三人准备一组器材）【教学课时】1课时
【巩固复习】
教师引导学生复习上一课时内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.
【新课引入】
师通过前面的学习，我们知道电压是使自由电荷定向移动形成电流的原因，导体有电阻，不同电路中电流的大小不同，那么，电流的大小与哪些因素有关呢？要知道答案，下面
我们就来学习第二节“科学探究：欧姆定律”.
【预习指导】
阅读课本P97-100文字内容和插图，把基本概念、规律、规定等用红色笔做上记号，并完成对应练习册中“课前预习”部分，然后，各小组内部交流讨论，提出预习疑问，组长做好记录，准备展示.
【交流展示】
1.各小组代表举手发言，报告“课前预习”答案，教师评价订正.
2.学生质疑，教师指导释疑.
【拓展探究】
探究电流的大小与哪些因素有关
师提出问题：电流的大小与哪些因素有关.
生：猜想：（1）电阻一定时，电压越高，电路中的电流越大；（2）电压一定时，电阻越小，电路中的电流越大.
师由于电流可能受电压、电阻等多个因素的影响，应采用怎样的科学方法来探究电流的大小与哪些因素有关？
生：控制变量法.
师请根据课桌上老师提供的器材，设计并画出实验电路图.
生：实验电路图：
师请根据电路图设计出实验方案，并画出记录实验数据表格.
生：1.保持电路中的电阻不变，用滑动变阻器改变电阻两端的电压，探究通过电阻的电流与它两端电压的关系.
2.保持电阻两端电压不变（用滑动变阻器调节），选用不同的定值电阻接入电路，探究通过电阻的电流与电阻的关系.
学生分组实验，三人一组，教师提醒学生实验中注意以下几个问题（用多媒体播放）.
①连接电路和更换元件时，开关应处于断开状态，滑动变阻器按“一上一下”的接法，滑动变阻器的滑片应放到最大阻值的位置上.
②正确连接电流表、电压表、滑动变阻器.
③闭合开关前，明确研究对象;明确控制什么物理量不变，什么物理量改变；明确观察记录哪些数据.
④测量过程中电路闭合时间不能过长，读取数据后要断开电路，以防止通电时间过长电阻发热给实验带来误差.
⑤测量次数不要过多，根据时间而定，一般测量三次或四次左右.
⑥若用滑动变阻器来改变导体两端电压的情况时，尽量使定值电阻两端的电压成整数倍地变化（如：0.5V，1V，1.5V……）.同样若用干电池（或学生电源）改变电源电压时，也尽量使电源电压成整数倍地变化.
教师巡回指导学生进行实验，指出学生在实验中容易出现的错误，并分析错误原因，要求学生实事求是地填写实验数据.
学生根据实验数据记录表一、表二,分别画出电阻不变时，电流随电压变化的图像;电压不变时，电流随电阻变化的图像，并根据表格数据和图像分析得出结论，教师引导学生交流展示，点评订正.
生1：电阻不变时，I-U图像
结论：保持电阻不变时，电流跟电压成正比.
生2：电压不变时，I-R图像
结论：保持电压不变时，电流跟电阻成反比.
教师引导学生对实验探究的整个过程，进行评估.
①分析探究过程是否科学合理、简便易行，分析最终结果与开始的假设有什么差异，实验设计是否合理，有什么需要吸取的教训，如何改进实验方案等.
②操作过程中读完数据做记录时没有及时断开开关，可能会浪费电；在更换电阻时，也没有断开开关，这也是不允许的.
③从实验的过程和结果看，尽管数据之间不是完全吻合，但基本能反映规律，所以测得的数据和结论是可靠的.
【课堂训练】教师引导学生做对应练习册中的题目.
【课堂小结】教师引导学生归纳总结本节课学到了什么.
1.教师备课时要亲自操作做实验，注意提供的电源电压与滑动变阻器要配套，有些电源电压达不到3V，甚至有些连
2.5V都达不到.
2.在分析和认证中可设计几个疑问，如有人说，“在电阻不变时，导体两端的电压与电流成正比，对吗”？突出物理规律成立的条件，明确物理量之间的因果关系，让学生学会概括、表达这种因果关系，真正明白物理量之间成正比的实际含义.。
