GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

GPZ公路桥梁抗震盆式橡胶支座系列规格表

GPZ公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

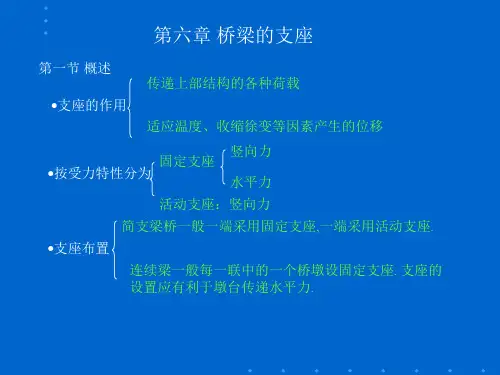

桥梁支座PPT课件

桥梁支座PPT课件
4
3、其它类型板式橡胶支座 球冠圆板式橡胶支座
5
坡型板式橡胶支座
6
盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座。具有承载能 力大、水平位移量大、转动灵活等特点，适用于支座承载力为1000KN以上的 大跨径桥梁。
盆式橡胶支座分固定支座与活动支座。活动盆式橡胶支座由上支座板、 聚四氟乙烯板、承压橡胶块、橡胶密封圈、中间支座板、钢紧箍圈、下支座 板以及上下支座连接板组成。组合上、中支座板构造或利用上下支座连接板 即可形成固定支座。
在其它工序完成之后，需要将临时支座的T梁放置到永久支座 上时只需将沙筒一侧的螺旋开关拧开，轻轻敲击，沙子就会 流出，T梁就会随沙箱内沙子的减少在自重作用下落到永久支 座上，从而完成体系装换。
12
13
普通板式橡胶支座安装： 先将墩台垫石顶面去除浮沙，表面应清洁、平整无油污。若墩
台垫石的标高差距过大，可用水泥砂浆调整。 在支承垫石上按设计图标出支座位置中心线，同时在橡胶支座
于跨径小于10m的板梁桥。
1、弧形钢支座
• 适用范围：跨径1020m
• 构造特点：由上下垫板所组 成，下垫板顶面切剥成圆柱 体。固定支座需在上垫板上 做齿槽（或销孔），在下垫 板上焊以齿板（或销钉）， 安装后使齿板嵌入齿槽(或销 钉伸入销孔)，以保证上下垫 板之间不发生相对水平位移
• 其它钢支座
2、其它钢支座
支座作用：传递上部的各种荷载，适应温度、收缩徐变等因素引起 的位移。 其主要类型有：
简易支座 钢支座 橡胶支座
板式橡胶支座 盆式橡胶支座
根据桥梁结构的跨径、支点反力的大小、梁体的变形程度等因素 来选取支座类型。
中小跨度公路桥一般采用板式橡胶支座
大跨度连续梁桥一般采用盆式橡胶支座

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

2019年GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

2019年GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

GPZ(KZ)盆式橡胶支座性能1、此种支座按竖向设计承载力:可分31级，即、1、、、2、、3、、4、5、6、7、8、9、10、、15、、20、、25、、30、、35、、40、45、50、55、60MN。

公路桥梁支座PPT课件

公路桥梁支座PPT课件

es,l t
es,u t
tes
Δl α
la
制动力 h
所以：te 2g
ΔFbk
te
te
γ
1.43 g Fbk
τ te Ge'
Fbkte 2Ge lalb
=
te
0.7
Δg Fbk
2Glalb
G’=2G
同时，考虑到橡胶支座的稳定性，《桥规》规定te应满 足下列条件：
矩形支座:
（三）盆式橡胶支座 1、构造组成：
2、变形机理： 橡胶板——承压和转动； 聚四氟乙烯板和不锈钢板——水平位移
注：还可分为：固定、多向活动、单向活动 3、与板式橡胶支座相比有哪些特点： （1）变形机理 （2）橡胶处于有侧限受压状态
——承载能力高（1000kN~50000kN） （3）聚四氟乙烯板和不锈钢板间摩擦系数小（=0.06）
中部为一钢筋砼柱
3、特点： 优：（1）变形量大且灵活
（2）=0.06 （3）承载能力高（5000~6000kN） （4）高度变化灵活（20~30cm，甚至>100cm） 缺：制作复杂，安装困难，只能作为活动支座
钢筋砼板 柱式支座
弧形钢 板支座
§4.3 板式橡胶支座的设计与计算
一、支座受力特点
（1）竖向力：有结构自重的反力。在计算汽车荷载支座反 力时，应计入冲击影响力。当支座可能出现上拔力时，应 分别计算支座的最大竖向力和最大上拔力。 （2）水平力：直线桥，一般仅计纵向水平力。斜桥和弯桥， 还需考虑由汽车荷载的离心力或其它原因产生的横向水平 力.
1
234
56
78
1-上支座盆;2-不锈钢板;3-聚四氟乙烯板;4-中支座板;5-盆式橡胶板;6-下支座 盆;7-橡胶减震器或弹簧-橡胶减震器;8-封密底板以及制动销、防跳动装置等

梁桥施工图纸简支梁通用图30m桥支座构造图

梁桥施工图纸简支梁通用图30m桥支座构造图
支 座 构 造 图GYZF 板式橡胶支座顺桥向安装支座中心线支座垫石T梁 i %梁底预埋钢板（过渡墩或桥台）1、图中尺寸以毫米计。背墙线或桥墩中心线5、本图仅给出支座垫石平面尺寸，垫石高度h及钢筋布置设计时自行确定。帽梁注:主梁中心线支座中心线背墙线或桥墩中心线ⅠⅠⅠ－Ⅰ2、支座的技术性能应符号JT/T4-93《公路桥梁板式橡胶支座》的要求，其安装梁底预埋钢板采用双面焊连接，焊缝长不小于5d。梁底预埋钢板中心外露15mm。4、支座顶面必须水平设置，当有纵坡时，以梁底预埋钢板予以调整。设计承载力(KN)1203350*55支座型号支座型号、规格及主要指标表支座规格d*δ(mm)GYZF 板式橡胶支座GYZ板式橡胶支座GYZF 350*55一个支座材料数量表GYZ350*66GYZ板式橡胶支座A3钢板HRB335钢筋□700*20*4802&20*1616支座材 料规格(mm)单 位数 量支座型号GYZF 板式橡胶支座支座kg/根kg/块个7.97/2152.75/11梁底预埋钢板套4444h1515151030101032101030105050帽梁顶预埋钢板500*20*52053141.6&20500500梁底预埋钢板□700*20*4801616&20锚筋210010010010010010075075075075048048048052046028048056077756607007007005005007.97/22&20*1616kg/根HRB335钢筋kg/块□700*20*480A3钢板52.75/117100支座中心线T梁支座中心线梁底预埋钢板Ⅰ－Ⅰ中间墩桥墩中心线主梁中心线i %中间墩桥墩中心线帽梁支座垫石Ⅰ梁底预埋钢板ⅠGYZ板式橡胶支座顺桥向安装（中间墩）7766048048070015750350*661203555555555566

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

桥梁支座类型ppt课件

桥梁支座类型ppt课件

H T --活载制动力在一个支座上的水平力；
G --- 橡胶的剪切模量，
A --- 橡胶支座的面积。
（二）支座偏转与平均压缩变形验算
主梁受荷挠曲时，梁端将产生转动角为 (如下图)，但不允许其与支 座间产生脱空现象。梁端转动时，支座就受到一个偏心竖向力的作用， 表面将产生不均匀的压缩变形，一端为 s1 另一端为 s 2 ，其平均压缩 变形 s12(s1s2) ，根据下式计算
无活载作用时 有活载作用时
式中
ND
1.4GAD
t
(N DN Pmi)n1.4G A D tH T
N D ---在上部结构重力作用下的支座反力；
NPmin ---与计算制动力相应的汽车活载产生的最小支座反力；
---橡胶支座与混凝土表面的摩阻系数采用0.3
H T ---与计算制动力相应的汽车活载产生的最小支座反力；橡胶支座与 混凝土表面的摩阻系数采用0.3；与钢板的摩阻系数采用0.2；
第三节、支座计算
一、支座受力特点
•作用在支座上的竖向力有结构自重的反力。在计算汽车荷载支座反力 时，应计入冲击影响力。当支座可能出现上拔力时，应分别计算支座 的最大竖向力和最大上拔力。
•直线桥梁的支座，一般仅需计入纵向水平力。斜桥和弯桥的支座，还 需要考虑由于汽车荷载的离心力或其它原因如风力等产生的横向水平力。
成正比）。根据支座稳定的要求，支座的总厚度不得大于平面最小尺寸 的30%。
形状系数
S ab 2(a b)t
t
a b
• 构造特点：常用的板式橡胶支座采用薄钢板或钢丝网作为加劲层以 提高支座的竖向承载能力。
• 变形机理：（1）不均匀弹性压缩实现转动；（2）剪切变形实现水 平位移；（3）无固定和活动支座之分。

GZKZ公路桥梁抗震盆式橡胶支座系列规格表

GZKZ公路桥梁抗震盆式橡胶支座系列规格表

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图表名称 说明 系列通用图设计图纸 单向活动盆式支座 单向活动盆式支座 参数表 黄铜密封圈 平面四氟滑板 承压橡胶板 下支座板 下支座板参数表 锚固定位套 橡胶垫圈 橡胶防尘圈 橡胶防尘挡圈 联接套 螺栓 上支座板 上支座板 上支座板 参数表 上支座板 续参数表 顶板 顶板 参数表 顶板 续参数表 不锈钢滑板 侧导向滑板 中间钢衬板 中间钢衬板 参数表 中间钢板 中间钢板 参数表 侧导向条 临时联接板 位移指示装置 位移指示装置 参数表 顺桥向支座围板 顺桥向支座围板 参数表 顺桥向支座围板 续参数表 横桥向支座围板 横桥向支座围板 参数表 双向活动盆式支座
