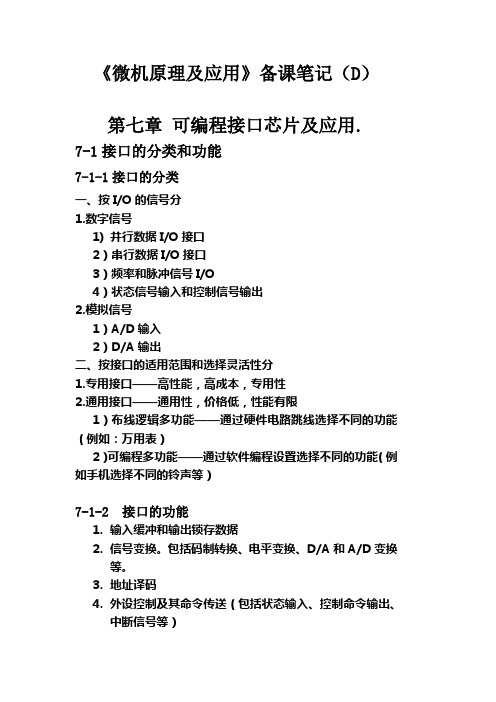

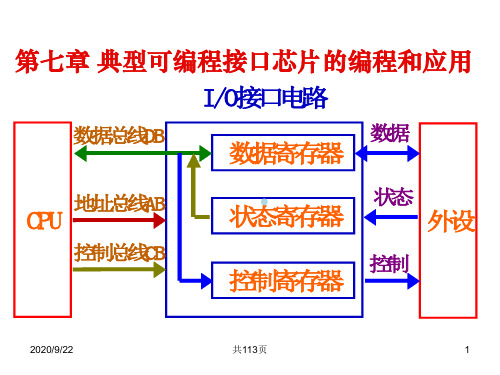

《微机原理及应用》备课笔记（D）第七章可编程接口芯片及应用.7-1接口的分类和功能7-1-1接口的分类一、按I/O的信号分1.数字信号1) 并行数据I/O接口2）串行数据I/O接口3）频率和脉冲信号I/O4）状态信号输入和控制信号输出2.模拟信号1）A/D输入2）D/A输出二、按接口的适用范围和选择灵活性分1.专用接口——高性能，高成本，专用性2.通用接口——通用性，价格低，性能有限1）布线逻辑多功能——通过硬件电路跳线选择不同的功能（例如：万用表）2）可编程多功能——通过软件编程设置选择不同的功能（例如手机选择不同的铃声等）7-1-2 接口的功能1.输入缓冲和输出锁存数据2.信号变换。
包括码制转换、电平变换、D/A和A/D变换等。
3.地址译码4.外设控制及其命令传送（包括状态输入、控制命令输出、中断信号等）7-2 可编程并行接口Intel 8255A7-2-1 8255的功能（只读）●三组8位并行I/O接口（PA、PB、PC）。
可以分别编程设定三种工作方式●方式0——基本输入输出方式，3组8位并行I/O接口，无联络信号●方式1——选通输入输出方式，2组8位并行I/O接口，每组3条联络信号●方式2——选通双向传输方式，仅适用端口A，8位数据端口和5条联络信号●8位数据线●2位地址线，区分片内4个端口●RESET：高电平有效。
复位后所有I/O端口均处于输入状态。
7-2-2 8255内部结构和引脚功能8255有40条引脚：分别是VCC、GND、PA、PB、PC、DB0～7、…7-2-3 8255端口操作寻址方式与编程一、8255端口操作寻址方式二、8255A 方式控制字其中：PA 、PB 、PCL 、PCH 0 ——输出方式1 ——输入方式二、8255A 端口C 置/复位命令字D00——复位操作 1——置位操作的哪一位进行操作。
7-2-48255 工作方式0——基本输入输出方式一、特点：●基本输入输出方式，通常不用联络信号，只能用于无条件I/O或查询方式I/O传送。
常用接口芯片及应用1. 介绍接口芯片是计算机系统中用于连接各个设备和外部接口的重要组件。
它们可以实现设备之间的数据传输和通信，并且支持各种不同的接口标准和协议。
在现代电子产品中，常用接口芯片被广泛应用于各个领域，如计算机、通信、汽车、工业控制等。
本文将介绍一些常用的接口芯片以及它们的应用。
2. USB接口芯片USB（Universal Serial Bus）是一种常用的计算机接口标准，用于连接外部设备和计算机主机。
USB接口芯片通常包括USB控制器和USB PHY（Physical Layer）两部分。
USB控制器负责处理USB协议的逻辑层，而USB PHY负责处理USB物理层的电信号转换。
USB接口芯片的应用非常广泛，如打印机、扫描仪、摄像头、音频设备等。
3. Ethernet接口芯片Ethernet（以太网）是一种用于局域网（LAN）的常用接口标准。
Ethernet接口芯片通常包括MAC（Media Access Control）子层和物理层接口部分。
它们可以支持不同的以太网速度和传输介质，如10/100/1000 Mbps和光纤、双绞线等。
Ethernet接口芯片的应用非常广泛，如网络交换机、路由器、网络存储设备等。
4. HDMI接口芯片HDMI（High-Definition Multimedia Interface）是一种用于高清视频和音频传输的接口标准。
HDMI接口芯片通常包括HDMI控制器和HDMI PHY两部分。
HDMI控制器负责处理HDMI协议的逻辑层，而HDMI PHY负责处理HDMI物理层的电信号转换。
HDMI接口芯片广泛应用于高清电视、投影仪、显示器等设备。
5. SPI接口芯片SPI（Serial Peripheral Interface）是一种用于外围设备和微控制器之间的串行通信接口。
SPI接口芯片通常包括SPI控制器和SPI PHY两部分。
SPI控制器负责处理SPI协议的逻辑层，而SPI PHY负责处理SPI物理层的电信号转换。
常用数字芯片数字芯片是指由集成电路技术制造的芯片，在电路中完成数字信号的处理和计算的功能。
数字芯片的种类很多，常用的数字芯片有很多种，下面列举一些常见的数字芯片。
1. 微处理器芯片（Microprocessor Chip）：微处理器是指集成了中央处理器（CPU）、存储器、输入输出接口等功能的芯片。
常见的微处理器芯片有Intel的x86系列和ARM系列的芯片，它们是计算机和移动设备的核心处理器。
2. 数字信号处理器芯片（Digital Signal Processor Chip）：数字信号处理器是一种专用于处理数字信号的芯片，主要用于音频、视频和通信等领域。
常见的数字信号处理器芯片有德州仪器的TMS320系列和ADI的Blackfin系列，它们具有高性能和低功耗的特点。
3. 逻辑门芯片（Logic Gate Chip）：逻辑门芯片包括与门、或门、非门等逻辑门电路，用于实现逻辑运算。
逻辑门芯片广泛应用于计算机、电子器件和数字电路中，常见的逻辑门芯片有74系列逻辑芯片，如74LS00、74HC00等。
4. 存储芯片（Memory Chip）：存储芯片用于数据的存储和读取，分为随机存储器（RAM）和只读存储器（ROM）两种。
常见的存储芯片有动态随机存储器（DRAM）和闪存（Flash Memory）芯片，用于计算机、手机等设备的存储和扩展。
5. 时钟芯片（Clock Chip）：时钟芯片主要用于提供时钟信号，控制其他芯片的工作节奏，包括主时钟、RTC（Real Time Clock）等。
常见的时钟芯片有石英晶体振荡器和PLL（Phase-locked Loop）芯片，用于各种电子设备。
6. 接口芯片（Interface Chip）：接口芯片用于连接外部设备和计算机系统，实现数据的输入和输出。
常见的接口芯片有UART、USB、SPI、I2C等，用于串口通信、USB接口和各种外设的连接。
7. 可编程逻辑器件（Programmable Logic Device）：可编程逻辑器件包括可编程逻辑阵列（PLA）和可编程逻辑阵列（PAL）等，可根据需求进行编程，实现特定的逻辑功能。
常用接口芯片及应用1. 引言接口芯片是指在电子设备中作为连接器和连接器之间传输数据的一个媒介，扮演着信息传输的角色。
它能够对各种类型的数据进行解码和编码，并将其传输给终端设备。
常用接口芯片的种类繁多，本文将介绍一些常见的接口芯片及其应用。
2. USB接口芯片USB（Universal Serial Bus）是一种用于连接计算机与外部设备的串行总线。
USB接口芯片是用于USB接口的控制芯片。
它具有高速传输、热插拔和低功耗等特点，在计算机、手机、打印机等设备中广泛应用。
2.1 USB Type-C接口芯片USB Type-C接口芯片是一种新一代的USB接口标准，它可以实现高速数据传输和充电功能。
它的接口形状小巧，可以实现正反插拔，大大提高了用户的使用体验。
USB Type-C接口芯片广泛应用于笔记本电脑、智能手机、平板电脑等设备。
2.2 USB3.0接口芯片USB 3.0接口芯片是一种高速USB接口标准，它具有较高的数据传输速率和更大的带宽。
USB 3.0接口芯片可用于外部存储设备、高清摄像头、高速打印机等设备的连接。
3. HDMI接口芯片HDMI（High Definition Multimedia Interface）是一种用于高清视频和音频传输的接口标准。
HDMI接口芯片可以将高清视频和音频信号传输到显示器或电视上，实现高质量的影音体验。
HDMI接口芯片广泛应用于家庭影院、游戏机、高清电视等设备。
它的主要特点是支持高清视频传输、音频传输和多通道音频传输。
4. Ethernet接口芯片Ethernet是一种常见的局域网接口标准，用于在计算机和其他设备之间传输数据。
Ethernet接口芯片是用于Ethernet接口的控制芯片。
它可以实现高速网络连接、数据传输和数据包处理。
Ethernet接口芯片广泛应用于网络交换机、路由器、服务器等设备。
它的主要特点是支持高速数据传输、多种连接方式和广域网接入。
5. 蓝牙接口芯片蓝牙接口芯片用于实现蓝牙无线通信。
