胶粉聚苯颗粒外墙外保温系统(JG

（技术规范标准）胶粉聚苯颗粒外保温施工技术规范先将34-36kg水倒入砂浆搅拌机内，然后倒入一袋20kg胶粉料搅拌3-5min后，再倒入一袋160L聚苯颗粒继续搅拌3min，可按施工稠度适当调整加水量,搅拌均匀后倒出。

应随搅随用，在4h内用完。

3.3.3抗裂砂浆的配制：强度等级42.5水泥:中砂:抗裂剂按1:3:1重量比用砂浆搅拌机或手提搅拌器搅拌均匀。

配制抗裂砂浆的加料次序，应先加入抗裂剂再加中砂搅拌均匀后，加入水泥继续搅拌3min倒出。

抗裂砂浆不得任意加水，应在2h内用完。

3.4作业条件3.4.1外墙墙体工程平整度达到要求，外门窗口安装完毕，经有关部门检查验收合格。

3.4.2门窗边框与墙体连接应预留出外保温层的厚度，缝隙应分层填塞严密，做好门窗表面保护。

3.4.3外墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出外保温层的厚度。

3.4.4施工用吊篮或专用外脚手架搭设牢固，安全检验合格。

脚架横竖杆距离墙面、墙角适度，脚手板铺设与外墙分格相适应。

3.4.5预制混凝土外墙板接缝处应提前处理好。

3.4.6作业时环境温度不应低于5℃，风力应不大于5级，风速不宜大于10m/s。

严禁雨天施工。

雨季施工时应做好防雨措施。

4施工工艺：4.1施工程序：胶粉聚苯颗粒保温浆料体系多层、高层外墙外保温施工程序：基层墙体处理→墙体基层涂刷专用界面砂浆→吊垂直、套方、弹控制线→用保温浆料作灰饼、作冲筋、作口→每层加钉L型金属分层条。

用射钉枪在混凝土墙面上每50cm钉一个带尾孔射钉，穿镀锌铅丝（高度>30m）→每遍抹保温浆料约20㎜→距保温层表面20㎜处用镀锌铅丝将钢丝网绑牢压入保温浆料表面（高度>30m）→24h后，抹20㎜厚聚苯颗粒保温浆料找平→晾置干燥，平整度、垂直度验收→划分格线、开色带分格槽、门、窗、口、滴水槽→抹抗裂砂浆，铺压玻纤网布→首层墙阳角安装钢护角、抹第二遍抗裂砂浆、压入第二层玻纤网格布→抗裂防护层验收→涂刷高分子乳液防水弹性底层涂料→刮柔性耐水腻子→保温施工整体验收→外墙涂料施工.4.2.1基层墙面处理墙面应清理干净无油渍、浮尘等，旧墙面松动、风化部分应剔凿清除干净。

胶粉聚苯颗粒外墙外保温系统JG158—2004 中华人民共和国建设部发布标题内容1.前言2.引言3.范围4.规范性引用文件5.术语和定义6.分类和标记7.技术要求8.试验方法9.检验规则10.标志和标签11.包装、运输和贮存12.附录A（规范性附录）系统耐候性试验方法13.附录B（规范性附录）系统吸水量试验方法试验方法14.附录C (规范性附录) 系统抗风荷载性能试验方法15.附录D (规范性附录) 系统不透水性试验方法16.附录E (规范性附录) 系统耐磨损试验方法17.附录F (规范性附录) 系统抗拉强度试验方法18.附录G (规范性附录) 系统抗震性能试验方法19.附录H (规范性附录) 材料透水性试验前言本标准按照GB/T 1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T 1.2—2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的规定编写。

本标准非等效采用DIN 18550 第三部分《灰浆——由矿物胶凝剂和聚苯乙烯泡沫塑料（EPS）作骨料制成的绝热灰泥》。

根据我国国情，调整和增加了组成材料的部分技术性能指标。

在试验方法上，本标准非等效采用EIMA 101.86《外保温与装饰系统抗快速变形冲击标准试验方法》、EIMA 105.01《耐碱玻璃纤维增强网外保温与装饰系统类》、ASTM D 968—1993《系统涂层下落法磨损测试耐磨性的标准试验方法》。

本标准 5.1中“面砖饰面外保温系统抗震性能应满足要求”为强制性条款。

本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H为规范性附录。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑制品与构配件产品标准化技术委员会归口。

本标准主要负责起草单位：北京振利高新技术公司、中国建筑标准设计研究所。

本标准参加起草单位：建设部科技发展促进中心、北京市恒岳新技术发展中心、中国建筑科学研究院物理所、中国建筑科学研究院工程抗震研究所、国家发展和改革委员会国家投资项目评审中心、北京建工集团有限责任公司、新疆建筑标准设计办公室、天津市建筑标准设计办公室、济南市墙体改革办公室、北京市昌平区建委、北京市第五建筑工程公司、北京市第六建筑工程公司、北京住总集团住一分部。

胶粉聚苯颗粒保温材料外墙外保温体系胶粉聚苯颗粒保温材料外墙外保温体系是⼀种采⽤胶粉聚苯颗粒保温浆料、耐碱涂塑玻璃纤维⽹格布、⽔泥抗裂砂浆、抗裂柔性耐⽔腻⼦、弹性底层涂料等系统材料（简称聚苯颗粒保温材料）在现场成型的新型墙体保温体系。

⼀、适⽤范围胶粉聚苯颗粒保温材料外保温做法适⽤于多层及⾼层建筑的钢筋混凝⼟、加⽓混凝⼟、砌块、烧结砖和⾮烧结砖等的外墙保温⼯程。

也适⽤于混凝⼟复合聚苯板（有⽹或⽆⽹）现场浇注成型的外保温⼯程及各类既有建筑的节能改造⼯程。

⼆、⼯艺特点1 聚苯颗粒保温浆料保温体系胶粉聚苯颗粒保温材料外墙外保温体系的构造设计采⽤外层变形量⾼于内层的变形量，各层弹性模量变化指标匹配，逐层渐变的理念。

满⾜允许变形，诱导变形的技术路线，遵循允许变形与限制变形相统⼀的原则，各材料之间能分散和消解变形应⼒，通过增强纤维改变应⼒传递⽅向，使系统具有良好的保温隔热、抗裂、抗变形、抗渗等综合性能。

2 胶粉聚苯颗粒保温层聚苯颗粒具有容重轻、导热系数⼩的良好保温性能，颗粒本⾝具有⼀定弹性，在保温胶粉料的包裹下形成具有⼀定强度的亚弹性体，可以减少受外界⾃然条件影响产⽣的膨胀、收缩变形。

3 抗裂砂浆复合耐碱涂塑玻璃纤维⽹格布防护层⽔泥抗裂砂浆和含锆耐碱性好的增强玻纤⽹格布形成⼀层能适应墙体变形、避免产⽣裂缝的防护层。

其中⽹格布经纬向抗拉强度⼀致，所受变形应⼒均匀向四⾯分散，增强砂浆的抗拉性能；抗裂砂浆的软化系数⾼，耐⽔性好，耐冻融、耐候性好；与基层适应性强，整体性好，⼲缩率低；⼲燥快，施⼯⽅便；耐⽕等级⾼。

4 ⾼弹底涂耐⽔抗渗层采⽤⾼分⼦弹性底层涂料涂刷在防护层表⾯，形成⼀层具有憎⽔、透⽓、⾼弹涂层，使保温层既有很好的防⾬功能，⼜能排出保温层的⽔份，呼吸功能强。

5 饰⾯层采⽤涂料、⾯砖、⼲挂⽯材等多种饰⾯材料，在保温体系的最外层形成饰⾯层，不同的材料性能，起不同的保护、装饰等效果。

三、施⼯流程1 保温层厚度≤ 60mm 、饰⾯为涂料作法的⼯艺流程基层墙体处理→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料→平整度、垂直度验收 , 晾置⼲燥→划分格线、开⾊带分格槽、门、窗⼝滴⽔槽→抹抗裂砂浆、铺压耐碱⽹格布→⾸层墙阳⾓安装钢护⾓、抹第⼆遍抗裂砂浆、压⼊第⼆层玻纤⽹格布→抗裂防护层验收→⾼分⼦防⽔弹性底层涂料→刮抗裂柔性耐⽔腻⼦→保温施⼯整体验收→外墙涂料施⼯2 保温层厚度＞ 60mm 且建筑物⾼度≥ 30m ，饰⾯为涂料作法的⼯艺流程基层墙体处理→钉射钉（或锚固胀栓）→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料低于设计厚度 20mm →绑扎六⾓钢丝⽹→抹 20mm 厚胶粉聚苯颗粒保温浆料找平→平整度、垂直度验收 , 晾置⼲燥→划分格线、开⾊带分格槽、门、窗⼝滴⽔槽→抹抗裂砂浆、铺压耐碱⽹格布→⾸层墙阳⾓安装钢护⾓、抹第⼆遍抗裂砂浆、压⼊第⼆层玻纤⽹格布→抗裂防护层验收→涂刷⾼分⼦防⽔弹性底层涂料→刮抗裂柔性耐⽔腻⼦→保温施⼯整体验收→外墙涂料施⼯3 饰⾯为粘贴⾯砖作法的⼯艺流程基层墙体处理→钉射钉（或锚固胀栓）→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料 , 晾置⼲燥→⽤预埋镀锌铅丝绑牢四⾓⽹，抹抗裂砂浆并将⽹含在抗裂砂浆内，平均聚合物抗裂砂浆厚度 3 -4mm →采⽤专⽤粘结砂浆按粘贴⾯砖⼯艺进⾏粘贴⾯砖施⼯四、施⼯准备1 胶粉聚苯颗粒保温层施⼯⼀ . 施⼯机具与⼯具1 吊篮或装修⽤爬升脚⼿架安装完毕，经调试运⾏安全⽆误、可靠，满⾜施⼯作业要求，并配备专职安全检查和维修⼈员。

建筑外墙外保温系统施工质量验收要点第一条本要点根据《外墙外保温工程技术规程》(JGJ144)、《膨胀聚苯板薄抹灰外墙外保温系统》（JG149）、《胶粉聚苯颗粒外墙外保温系统》(JG1 58) 、《建筑工程施工质量验收统一标准》(GB50300)等相关规范并结合本地实际情况编写。

第二条参与工程建设各方不得任意变更建筑节能施工图设计。

当确实需要变更时，应与设计单位洽商，办理设计变更手续。

当变更可能影响节能效果时，设计变更应获得原审查机构的审查同意。

第三条单位工程的施工组织设计应包括建筑节能工程施工内容。

建筑节能工程施工前，施工企业应编制建筑节能工程施工技术方案并经监理单位（建设单位）审批。

施工现场应对从事建筑节能工程施工作业的专业人员进行技术交底和必要的实际操作培训。

第四条外墙外保温工程施工前，应在现场采用相同材料和工艺制作样板件，经有关各方确认后方可进行施工。

第五条本要点所称的外墙外保温常用材料主要是指外墙外保温系统组成的各类材料。

外墙外保温常用检测分为型式检验和现场抽样复检。

所称的外墙外保温施工质量是指外墙外保温系统中各工序完成后的工程质量。

第六条材料和设备进场时应对其品种、规格、包装、外观和尺寸进行验收并应经监理工程师（建设单位代表）检查认可，形成相应的质量记录。

材料和设备应有产品合格证、中文说明书、出厂检验报告、有效期二年的型式检验报告，并必须现场抽样进行复试。

外墙外保温常用材料的型式检验项目及进场复检的项目见附件。

第七条外墙外保温工程应按附表进行检验批、分项、分部工程验收。

施工过程中应重点检查下列项目：（一）基层墙面必须清理干净，无油污及妨碍粘结的附着物，垂直度、平整度须满足规范要求，找平层与基层必须粘结牢固，无脱层、空鼓、裂缝；（二）保温板系统中板材粘贴面积及粘贴强度；（三）保温砂浆系统中的保温砂浆厚度及粘贴强度；（四）硬质泡沫聚氨酯保温系统中保温层的厚度；（五）固定锚栓件的规格、安装数量、抗拔强度，耐碱网格布的性能指标及热镀锌钢丝网网孔大小、丝径和镀锌层质量；（六）外墙面砖粘贴的粘贴强度；（七）当现场存在以下情况时应对外墙外保温保温系统完成后的现场进行保温墙体传热阻、自然条件下外墙内表面温度的检测。

胶粉聚苯颗粒外墙外保温施工方案编制人：________________审核人：________________批准人：________________BV1 胶粉聚苯颗粒保温砂浆外保温系统施工方案一、施工依据1、《外墙外保温工程技术规程》JGJ144-2004；2、《建筑装饰装修质量验收规范》GB50210-2001；3、《建筑节能标准，民用建筑节能工程施工质量验收规程》DGJ32/J19-2006；4、《胶粉聚苯颗粒外墙外保温系统》JG158-2004；5、《外墙外保温建筑构造（一）》02J121-1；二、工程概况乐江新村三标段工程采用胶粉聚苯颗粒外墙外保温系统，技术要求：1、涂料饰面:20mm 厚的聚苯颗粒保温层（平均厚度）＋160g/m2 耐碱网格步＋EVI-473 聚合物抗裂砂浆＋涂料饰面；三、施工准备1、基层预处理：经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙保温施工。

2、基层验收：注意：新建建筑建议混凝土基层至少养护28天；2.1、如果基层墙面的平整度和垂直度不符合上述要求，或者灰饼的平均厚度超过2cm,在保温施工前应用水泥砂浆对基层进行补糙，否则材料的用量会增加；3、作业条件：3.1外墙基层墙体外表面平整，垂直度及外门窗口安装均应满足有关施工验收规范的要求，如果窗框暂时不能及时安装，保温层施工到距离洞口100mm 左右，待窗框安装完毕后施工保温系统。

3.2窗边框与墙体连接应预留出抗裂砂浆层的厚度（4mm），缝隙应分层添塞，作好门窗表面保护。

3.3墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出外保温系统的厚度。

3.4施工用外脚手架搭设牢固，安全检验合格，脚手架横竖杆距离墙面，墙角适度，脚手架铺设与外墙合格相适应。

4、施工工具：（1）拌和设备；强制式砂浆搅拌机、水桶、剪刀、铲刀。

（2）运输设备；小斗车，垂直运输设备；（3）施工设备与工具；脚手架、电锤、壁纸刀、剪刀、抹子、线锥、砂纸、墨斗、阴阳角抿子；（4）检测设备：2m 靠尺、塞尺、方尺、卷尺等。

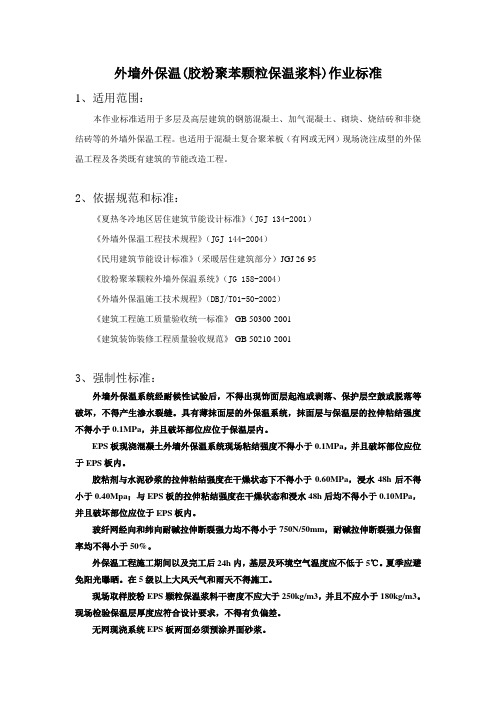

外墙外保温(胶粉聚苯颗粒保温浆料)作业标准1、适用范围：本作业标准适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等的外墙外保温工程。

也适用于混凝土复合聚苯板（有网或无网）现场浇注成型的外保温工程及各类既有建筑的节能改造工程。

2、依据规范和标准：《夏热冬冷地区居住建筑节能设计标准》（JGJ 134-2001）《外墙外保温工程技术规程》（JGJ 144-2004）《民用建筑节能设计标准》（采暖居住建筑部分）JGJ 26-95《胶粉聚苯颗粒外墙外保温系统》（JG 158-2004）《外墙外保温施工技术规程》（DBJ/T01-50-2002）《建筑工程施工质量验收统一标准》 GB 50300-2001《建筑装饰装修工程质量验收规范》 GB 50210-20013、强制性标准：外墙外保温系统经耐候性试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。

具有薄抹面层的外保温系统，抹面层与保温层的拉伸粘结强度不得小于0.1MPa，并且破坏部位应位于保温层内。

EPS板现浇混凝土外墙外保温系统现场粘结强度不得小于0.1MPa，并且破坏部位应位于EPS板内。

胶粘剂与水泥砂浆的拉伸粘结强度在干燥状态下不得小于0.60MPa，浸水48h后不得小于0.40Mpa；与EPS板的拉伸粘结强度在干燥状态和浸水48h后均不得小于0.10MPa，并且破坏部位应位于EPS板内。

玻纤网经向和纬向耐碱拉伸断裂强力均不得小于750N/50mm，耐碱拉伸断裂强力保留率均不得小于50%。

外保温工程施工期间以及完工后24h内，基层及环境空气温度应不低于5℃。

夏季应避免阳光曝晒。

在5级以上大风天气和雨天不得施工。

现场取样胶粉EPS颗粒保温浆料干密度不应大于250kg/m3，并且不应小于180kg/m3。

现场检验保温层厚度应符合设计要求，不得有负偏差。

无网现浇系统EPS板两面必须预涂界面砂浆。

有网现浇系统EPS钢丝网架板厚度、每平米腹丝数量和表面荷载值应通过试验确定。

聚苯颗粒外墙外保温施工质量控制要点1做法简述和适用范畴1.1胶粉聚苯颗粒外墙外保温系统是目前施工技能较为成熟的外墙外保温系统之一，该系统是由下层（如砖墙、砌块、砼剪力墙等）、界面砂浆、保温浆料、钢丝网、抗裂砂浆组成，具有保温隔热性能好、粘结力强、抗裂防水、防火抗冻、耐久抗老化、无冷热桥、施工轻便、综合造价低等特点，对付层数不高的楼幢有较大的适用性，是较为理想的外墙保温系统。

1.2胶粉聚苯颗粒外墙外保温系统，仅适用于多层、小高层。

2胶粉聚苯颗粒外墙保温系统的结构如图1。

3主要施工工艺流程：下层墙面处理惩罚-做护角、灰饼-抹保温专用界面剂-抹胶粉聚苯颗粒保温砂浆-抹第一遍抗裂砂浆-牢固热镀锌钢丝网片-抹第二遍抗裂砂浆-装饰层。

4施工前准备事情4.1在施工前必须按设计和现行范例、标准等，体例“胶粉聚苯颗粒外墙外保温”专项施工方案，并按步伐审核同意后方可实施。

选用的节能保温质料必须经地方建立主管部分的存案，并在使用前提供产物质保书和性能复验，复验应为见证取样送检。

4.2下层墙面处理惩罚。

下层墙面应切合《砼结构工程施工质量验收范例》和《砌体工程施工质量验收范例》的要求；查抄下层墙面，特别是梁、柱、墙接壤处，平整度较差的应局部找平或修凿；砼面的水泥砂浆及墙面积灰应清理洁净，若下层为砼墙板、梁、柱面，则应提前做好界面毛化处理惩罚；原则上外墙不应留施工洞，当上料口不可制止时，应尽量将施工洞留于有阳台或门窗洞处，预留施工洞位置应按要求留置拉结筋；在做好宁静步伐的前提下，用于外架子连结点、支撑等与墙面均应脱开，牢固模板的螺杆，不得考虑螺杆采取，其螺杆洞不得采取PVC套管，须要时螺杆中间应增设止水片。

4.3淋水试验为确保外墙面不渗水，要求在抹界面剂之前，外墙必须做淋水试验，淋水时间一般不少于3~4小时，当发明存在渗漏的部位，必须实时处理惩罚，包管不渗漏。

4.4做护角、灰饼。

0.7mm)，包管质料合格，要求在第一遍抗裂砂浆终凝前牢固完成；钢丝网搭接长度不得小于50mm，为方便施工转角部位可采取预制转角镀锌钢丝网片增强；可先用“U”型卡钉对钢丝网片进行临时牢固，然后用专用塑料锚栓牢固，间距不大于500mm，宜梅花状漫衍，端部和搭接处应加密，间距不大于300mm；锚栓必须按规定做现场抗拔强度试验，抗拔强度必须满足设计要求，如设计未明确，则单个锚栓抗拉承载力标准值（C25砼下层）不小于0.8KN，有效锚固深度不得小于25mm。

一、工程概况彭州三界镇罗万九年制壹基金龙兴教学楼改建项目，总建筑面积约780平方米，由四川瑞园建设工程责任有限公司承建，外墙外保温采用30mm厚胶粉聚苯颗粒保温砂浆，热镀锌电焊网、塑料锚栓，外饰面为面砖饰面。

二、编制依据2.1、主要规范1、《外墙外保温及防水系统使用技术规程》DBJ/CT010—2001；2、《外墙外保温工程技术规程》JGJ144—2004；3、《胶粉聚苯颗粒外墙外保温系统》JG158-2004；4、《外墙外保温建筑构造（一）》02J121-1；2.3、其它甲方提供的招标文件及设计变更等三、材料性能要求1、界面剂界面剂采用BBS-300干粉状预混单组份界面剂。

现场直接加水搅拌均匀即可施工。

2、胶粉聚苯颗粒浆料胶粉聚苯颗粒浆料采用BBS-592聚合物颗粒保温砂浆，它由聚合物和复合硅酸盐为主凝材料，以聚苯乙烯颗粒为轻质骨料，填以特殊改性物质，经细纤化、扩散膨胀、混匀、粘接等多种工艺深度复合而成。

由无机胶凝材料和各种外加剂在工厂采用预混合干拌技术制成的复合胶凝材料，和聚苯乙烯泡沫塑料经粉碎、混合而制成的具有一定颗粒级配的聚苯颗粒轻骨料所共混的保温砂浆。

胶粉聚苯颗粒保温浆料性能指标表2项目单位指标湿表观密度干表观密度导热系数压缩强度抗拉强度压剪粘结强度线性收缩率软化系数燃烧性能等级Kg/m3Kg/m3W/m.kMpaMpaMpa%350-450≤250≤0.059≥0.25≥0.1≥0.05≤0.30.7不低于B1级3、防火隔离带；在一层和二层之间绕梁一圈，增设防火隔离带。

采用中空玻化微珠浆料，宽度为300mm、厚度为30mm和聚苯颗粒保温层相平。

4，聚合物抗裂砂浆聚合物抗裂砂浆采用BBS-590，BBS-590 聚合物改性抹面胶浆（面砖专用抗裂砂浆）为工厂化预拌而制成的经聚合物改性的水泥基抹面防护砂浆。

其抗裂性能好，耐水强度高、压折比柔韧度稳定、施工操作方便，现场直接加水拌和均匀即可施工。

1、胶粉聚苯颗粒保温砂浆指标：（JG158一2004标准）项目标准指标干表观密度(kg/m3) 180～250湿表观密度(kg/m3) ≤420导热系数〔W/（m·K)〕≤0.060抗压强度（kPa) ≥200软化系数≥0.5压剪粘接强度（kPa) ≥50线性收缩率（%）≤0.32、聚苯颗粒轻骨料组分（组分二）：3、组分一∶组分二＝30kg/袋∶0.15～0.2m3（150L相当于1.68kg）/袋。

说明：组分二的袋子中的聚苯颗粒物，重量为1.5～1.8kg（当聚苯颗粒密度：11.163kg/m3时）。

5、有关标准摘录：《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.3条。

胶粉料的技术标准：项目技术指标初凝时间/h ≥4终凝时间/h ≥12 拉伸粘结强度/Mpa ≥0.6浸水拉伸粘结强度/Mpa ≥0.4《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.5条。

胶粉聚苯颗粒技术标准：项目技术指标湿表观密度/kg/m3 ≤420干表观密度/kg/m3 180-250 导热系数/w/(m.k) ≤0.060蓄热系数/w/(m2.k) ≥0.95抗压强度/KPa ≥200 压剪粘结强度/Kpa ≥50线性收缩率 /% ≤0.3软化系数≥0.5难燃性 B1级JG149—2003《膨胀聚苯板薄抹灰外墙外保温系统》标准：项目检验项目抹面砂浆拉伸粘结强度（MPa）砂浆—聚苯板常温状态（MPa）≥0.10 或聚苯破坏耐水（MPa）≥0.10或聚苯破坏耐冻融（MPa）≥0.10或聚苯破坏水蒸气透过湿流密度 g/(m.h) ≥0.85可操作时间，h ≥2不透水性试样防护层内侧无水渗透初期干燥抗裂性情（6h）无裂纹粘结强度，标准状态，MPa ≥0.6冻融循环（5次），MPa ≥0.46、参考数据：●保温砂浆胶粉料成本620~755元/吨（胶粉成本12元/kg、水泥280元/吨、石英砂350元/吨时）。
