JG158—2004胶粉聚苯颗粒保温浆料外墙外保温系统

胶粉聚苯颗粒保温浆料外保温系统的规定（通用版）
胶粉聚苯颗粒保温浆料外保温系统应由界面层、保温层、抹面层和饰面层构成。

1、胶粉聚苯颗粒保温浆料外保温系统各层材料
1）界面层材料应为界面砂浆；
2）保温层材料应为胶粉聚苯颗粒保温浆料，经现场拌和均匀后抹在基层墙体上；
3）抹面层材料应为抹面胶浆，抹面胶浆中满铺玻纤网；
4）饰面层可为涂料或饰面砂浆。

5）胶粉聚苯颗粒保温浆料外保温系统
1-基层墙体；2-界面砂浆；3-保温浆料；4-抹面胶浆复合玻纤网；5-饰面层。

2、胶粉聚苯颗粒保温浆料保温层设计厚度不宜超过100mm。

3、胶粉聚苯颗粒保温浆料宜分遍抹灰，每遍间隔应在前一遍保温浆料终凝后进行，每遍抹灰厚度不宜超过20mm。

4、第一遍抹灰应压实，最后一遍应找平，并应用大杠搓平。

以上为外墙保温原材料进场送检所需检测项目和取样基数1、墙体节能工程检测规定《GB 50411-2007》a)墙体节能工程验收的检验批划分应符合下列规定：①、采用相同材料、工艺和施工做法的墙面，每500〜1000m2面积划分为一个检验批，不足500 m2也为一个检验批。

②、检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理(单位)单位共同确定。

b)墙体节能工程采用的保温材料和粘结材料等，进场时应对其相关性能进行复检，复检应为见证取样送检。

检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20000卅以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。

c)保温隔热材料的厚度必须符合设计要求，应做现场钻芯试验。

检查数量：18层楼以上不少于15处，18层楼以下(含18层楼)不少于9处。

d)保温板材与基层的粘结强度应做现场拉拔试验。

检查数量：每个检验批抽查不少于3 处。

e)当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。

后置锚固件应进行锚固力现场拉拔试验。

检查数量：每个检验批抽查不少于3 处。

f)当外墙采用保温浆料做保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。

导热系数、干密度的试件尺寸为300X 300X 30mm, 2个试件为一组；无机保温砂浆试件尺寸为70.7X 70.7 X 70.7伽,3个试件为一组。

保温浆料的同条件养护试件应见证取样送检。

检查数量：每三层送一组，一组5 个试件( 2 个导热、3 个抗压)。

可编辑范本。

聚苯颗粒外墙保温施工方案一、编制依据胶粉聚苯颗粒保温JG158-2004。

部分做法参照DBJT14-2外墙保温施工技术规程。

二、施工工艺1)清理基层。

2)粘贴厚、薄板或胶粉聚苯颗粒找平。

3)抗裂砂浆复合玻璃纤维网格布。

4)砂浆抹面。

三、工程主要材料性能指标1、界面处理剂性能指标2、胶粉聚苯颗粒保温浆料性能指标3、聚合物抹面砂浆性能指标4、耐碱涂塑玻璃纤维网格布技术指标：5、附件：其他材料符合国家标准。

四、施工工具（一）施工准备1、材料(1)水泥：强度等级42.5普通硅酸盐水泥，并有合格证及复试报告，符合(GBl75—1999)规定。

(2)中砂：沂河中砂，无机物杂质，含泥量不超过3％。

(3)界面处理剂：界面处理剂应符合《建筑用界面处理剂应用技术规程》(DBJ/T01—04—98)的规定。

(4)胶粉料应满足：安定性合格，拉伸粘结强度在各种环境下强度符合要求。

(5)聚苯颗粒应满足堆积密度要求，12—21kg/m。

(6)破纤网格布的各项技术指标应符合要求。

(7)高分子乳液防水弹性底涂应符合要求。

(8)柔性耐水腻子的性能应符合要求。

(9)附件：镀锌钢丝网（2l号，网孔尺寸25mm），专用金属护角(35mm×35mm ×0.5mm)，金属分层条(30mm×40mm×0.7mm镀锌轻型角钢)，带尾孔射钉(Φ5mm)，镀锌钢丝22号。

2、工具与机具(1)强制式砂浆搅拌机，垂直运输机，水平运输车，手提搅拌机，射钉抢等。

(2)常用抹灰工具及抹灰的专用检测工具，经纬仪及放线工具，水桶、剪子、滚刷、铁锹、扫帚、手锤、壁纸刀、托线板、方尺、靠尺、塞尺、探钎、钢尺等。

(3)脚手架。

3、材料配制(1)界面处理砂浆的配制。

强度等级42.5水泥：中砂：界面剂按1：1：1重量比，搅拌成均匀浆状。

(2)胶粉聚苯颗粒保温材料的配制。

先将34—36kg水倒入砂浆搅拌机内，然后倒入1袋25kg胶粉料搅拌3—5min 后，再倒入1袋200L聚苯颗粒继续搅拌3min，可按施工稠度适当调整加水量。

1、胶粉聚苯颗粒保温砂浆指标：（JG158一2004标准）项目标准指标干表观密度(kg/m3) 180～250湿表观密度(kg/m3) ≤420导热系数〔W/（m·K)〕≤0.060抗压强度（kPa) ≥200软化系数≥0.5压剪粘接强度（kPa) ≥50线性收缩率（%）≤0.32、聚苯颗粒轻骨料组分（组分二）：3、组分一∶组分二＝30kg/袋∶0.15～0.2m3（150L相当于1.68kg）/袋。

说明：组分二的袋子中的聚苯颗粒物，重量为1.5～1.8kg（当聚苯颗粒密度：11.163kg/m3时）。

5、有关标准摘录：《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.3条。

胶粉料的技术标准：项目技术指标初凝时间/h ≥4终凝时间/h ≥12 拉伸粘结强度/Mpa ≥0.6浸水拉伸粘结强度/Mpa ≥0.4《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.5条。

胶粉聚苯颗粒技术标准：项目技术指标湿表观密度/kg/m3 ≤420干表观密度/kg/m3 180-250 导热系数/w/(m.k) ≤0.060蓄热系数/w/(m2.k) ≥0.95抗压强度/KPa ≥200 压剪粘结强度/Kpa ≥50线性收缩率 /% ≤0.3软化系数≥0.5难燃性 B1级JG149—2003《膨胀聚苯板薄抹灰外墙外保温系统》标准：项目检验项目抹面砂浆拉伸粘结强度（MPa）砂浆—聚苯板常温状态（MPa）≥0.10 或聚苯破坏耐水（MPa）≥0.10或聚苯破坏耐冻融（MPa）≥0.10或聚苯破坏水蒸气透过湿流密度 g/(m.h) ≥0.85可操作时间，h ≥2不透水性试样防护层内侧无水渗透初期干燥抗裂性情（6h）无裂纹粘结强度，标准状态，MPa ≥0.6冻融循环（5次），MPa ≥0.46、参考数据：●保温砂浆胶粉料成本620~755元/吨（胶粉成本12元/kg、水泥280元/吨、石英砂350元/吨时）。

胶粉聚苯颗粒外墙外保温系统材料胶粉料——ZY117J：干粉、由无机胶凝材料、进口高分子聚合物、增强及抗裂材料等多组分组成的通过预混合干拌制成。

在施工现场与聚苯颗粒轻骨料加水混合制成的用于外墙保温的胶粉聚苯颗粒保温浆料。

执行标准：《JG158-2004胶粉聚苯颗粒保温浆料》5.3条.产品为25公斤/袋包装,一袋配一袋200L的聚苯颗粒.5袋胶粉料配5袋1000L颗粒为1立方胶粉聚苯颗粒保温浆料.●聚苯颗粒轻骨料：由聚苯乙烯泡沫塑料品破碎的材料，颗粒的堆积密度要求达到12-21公斤/立方米，粒度（5mm筛孔筛余）≤5%。

●中岩海之蓝胶粉聚苯颗粒保温砂浆由胶粉聚苯颗粒和胶粉料组成的保温浆料.导热系数为0.059W/m·K,湿表观密度要求小于420kg/m³,干表观密度180 kg/m³-250 kg/m³，聚苯颗粒体积比不小于保温浆料的80%。

执行标准：《JG158-2004胶粉聚苯颗粒保温浆料》5.5条.产品包装：产品每袋约200L与1袋胶粉料，每立方5袋共1000L颗粒与5袋胶粉料配成1方。

保温浆料制备方法：在强制式砂浆搅拌机中先加入34-38公斤水，再加一袋净重量为25公斤的胶粉料，搅拌2-3分钟后，加入1袋体积为200L的聚苯颗粒轻骨料，再继续搅拌3-5分钟。

搅拌好的浆料须在4小时内用完。

保温浆料的施工：用抹子进行涂抹。

施工前找好基准点，用搅拌好的浆料做帖饼、冲筋，保温浆料每遍抹20mm厚，每遍间隔时间为24小时以上。

落地灰可以清理重复使用。

施工温度不得低于5°C，保温层固化干燥5天后（用手掌按不动为宜），再进行防护层的施工。

产品的贮运：防潮、防雨，保质保期6个月；●ZY抗裂砂浆：聚合物改性水泥基复合材料。

由中岩海之蓝抗裂砂浆母料与425#普通硅酸盐水泥和含泥量不超过3%的水洗中砂按0.70:1:2.5（重量）的比例配合而成,与耐碱玻璃纤维网格布（镀锌钢丝网）复合，起对保温层的防护作用。

行业标准《胶粉聚苯颗粒外墙外保温系统》JG 158－2004该标准是根据建设部建标[2001]243号文件《关于印发2001年建设部归口工业产品国家标准和2001年第一批行业产品标准制（修）订项目的通知》的要求进行编制的。

该标准的编制是为了进一步规范和完善外墙外保温节能技术，提高和保证其行业生产技术水平的质量，使之得以更好更快的发展。

该标准规定了胶粉聚苯颗粒外墙外保温系统的构造、系统和组成材料的性能指标、检验试验方法、检验规则、产品包装、运输和贮存。

该标准对胶粉聚苯颗粒外墙外保温系统的性能要求主要有两个强制性条款，即系统大型耐候性试验和面砖饰面外保温系统抗震性能。

系统大型耐候性试验的试验目的和方法与《外墙外保温工程技术规程》（JGJ 144－2004）相同。

外保温系统粘贴面砖安全性是首要因素，因此该标准将面砖饰面外保温系统的抗震性能规定为强制性条款。

具体要求为：对于面砖饰面外保温系统，还应经抗震试验验证其在设防烈度等级地震作用下面砖饰面及外保温系统无脱落。

该标准对系统的要求还有：吸水量、抗冲击强度、抗风压值、耐冻融、水蒸汽湿流密度、不透水性、耐磨损、系统抗拉强度、饰面砖粘结强度和火反应性。

该标准试验方法大量参考了国外标准，主要有：欧盟标准EOTA ETAG 004《带有饰面层的外墙外保温系统》、奥地利标准B 6100《外墙组合绝热系统的检验方法》、美国标准ASTM D 2794-93 《有机涂层抗快速变形（冲击）标准试验方法》、EIMA 101.86《外保温与装饰系统抗快速变形冲击标准试验方法》、prEN 13497《建筑保温产品--外墙外保温复合系统的抗冲击性规定》、ICBO ES AC 24《外墙保温及饰面系统的评判标准》、ASTME96—1995《材料水蒸汽渗透性能标准试验方法》、ASTME 331—1993《在一定的静态大气压差下，测试外窗、幕墙以及外门的渗水性的标准测试方法》和ASTM D968—93《有机涂层表面耐磨损试验方法》。

胶粉聚苯颗粒保温浆料面砖饰面外墙外保温施工方案北京振利高新技术有限公司2011年10月08日目录一、工程概况 (3)二、系统构造 (3)三、系统及材料性能 (4)3.1胶粉聚苯颗粒外保温系统 (4)3.2系统材料性能 (5)3.3 机具准备 (9)3.4基层准备 (10)3.5技术准备 (10)四、施工工艺 (11)4.1施工程序介绍 (11)4.2主要施工方法 (12)五、安全措施及成品维护 (18)六、质量控制 (18)6.1 质量控制要点 (18)6.2 质量验收 (18)6.3 易出现的问题及措施 (19)一、工程概况1）本工程位于，2）体系性能简介胶粉聚苯颗粒外墙外保温体系，是一种现场抹灰成型的无空腔外墙外保温系统。

该系统具有良好的保温隔热性能，抗裂性能好，抗火灾能力强，抗风压性能好，适应门、窗、拐角圈梁、柱等变化，施工方便，材料利用率高，基层剔补量小，节约人工。

3）执行标准施工图纸《混凝土结构工程施工质量验收规范》（GB 50204-2002）《砌体工程施工质量验收规范》（GB 50203-2002）《胶粉聚苯颗粒外墙外保温系统》（JG 158－2004）《胶粉聚苯颗粒复合型外墙外保温系统》（CAS 126－2005）《膨胀聚苯板薄抹灰外墙外保温系统》《JG 149－2003》《挤塑聚苯乙烯泡沫塑料》（GB/T 10801.2－2002）《硅酸盐水泥、普通硅酸盐水泥》（GB175-99）《普通混凝土砂质量标准及检验方法》（JGJ-92）《建筑装饰装修工程质量验收规范》（GB50210-2001）《居住建筑节能设计标准》（DBJ01-602-2004）二、系统构造胶粉聚苯颗粒保温浆料外墙外保温施工工法采用现场抹灰成型保温层的做法，保温层无空腔, 建筑基层用界面材料处理，基层不需再做找平，可直接抹胶粉聚苯颗粒保温层，节省了大量剔凿、找平工作。

在全现浇混凝土建筑中，保温浆料抹灰最厚处可达100mm以上，对于结构中出现的局部偏差能够有效地实施纠正。

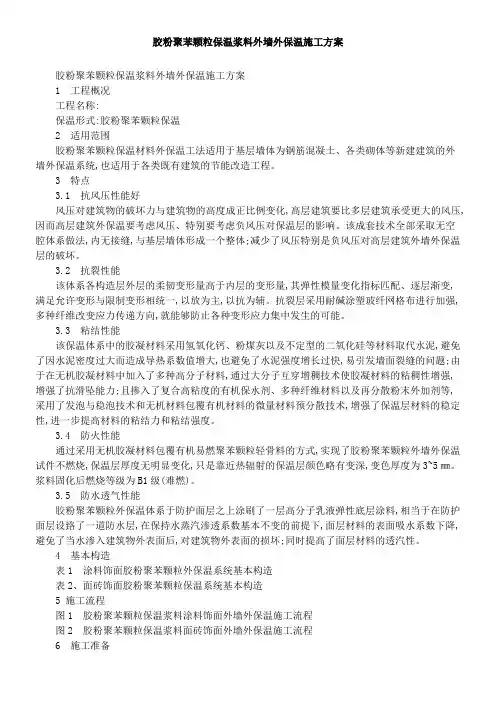

胶粉聚苯颗粒保温浆料外墙外保温施工方案胶粉聚苯颗粒保温浆料外墙外保温施工方案1 工程概况工程名称:保温形式:胶粉聚苯颗粒保温2 适用范围胶粉聚苯颗粒保温材料外保温工法适用于基层墙体为钢筋混凝土、各类砌体等新建建筑的外墙外保温系统,也适用于各类既有建筑的节能改造工程。

3 特点3.1 抗风压性能好风压对建筑物的破坏力与建筑物的高度成正比例变化,高层建筑要比多层建筑承受更大的风压,因而高层建筑外保温要考虑风压、特别要考虑负风压对保温层的影响。

该成套技术全部采取无空腔体系做法,内无接缝,与基层墙体形成一个整体;减少了风压特别是负风压对高层建筑外墙外保温层的破坏。

3.2 抗裂性能该体系各构造层外层的柔韧变形量高于内层的变形量,其弹性模量变化指标匹配、逐层渐变,满足允许变形与限制变形相统一,以放为主,以抗为辅。

抗裂层采用耐碱涂塑玻纤网格布进行加强,多种纤维改变应力传递方向,就能够防止各种变形应力集中发生的可能。

3.3 粘结性能该保温体系中的胶凝材料采用氢氧化钙、粉煤灰以及不定型的二氧化硅等材料取代水泥,避免了因水泥密度过大而造成导热系数值增大,也避免了水泥强度增长过快,易引发墙面裂缝的问题;由于在无机胶凝材料中加入了多种高分子材料,通过大分子互穿增稠技术使胶凝材料的粘稠性增强,增强了抗滑坠能力;且掺入了复合高粘度的有机保水剂、多种纤维材料以及再分散粉末外加剂等,采用了发泡与稳泡技术和无机材料包覆有机材料的微量材料预分散技术,增强了保温层材料的稳定性,进一步提高材料的粘结力和粘结强度。

3.4 防火性能通过采用无机胶凝材料包覆有机易燃聚苯颗粒轻骨料的方式,实现了胶粉聚苯颗粒外墙外保温试件不燃烧,保温层厚度无明显变化,只是靠近热辐射的保温层颜色略有变深,变色厚度为3~5㎜。

浆料固化后燃烧等级为B1级(难燃)。

3.5 防水透气性能胶粉聚苯颗粒外保温体系于防护面层之上涂刷了一层高分子乳液弹性底层涂料,相当于在防护面层设臵了一道防水层,在保持水蒸汽渗透系数基本不变的前提下,面层材料的表面吸水系数下降,避免了当水渗入建筑物外表面后,对建筑物外表面的损坏;同时提高了面层材料的透汽性。

1、胶粉聚苯颗粒保温砂浆指标：（JG158一2004标准）项目标准指标干表观密度(kg/m3) 180～250湿表观密度(kg/m3) ≤420导热系数〔W/（m·K)〕≤0.060抗压强度（kPa) ≥200软化系数≥0.5压剪粘接强度（kPa) ≥50线性收缩率（%）≤0.32、聚苯颗粒轻骨料组分（组分二）：3、组分一∶组分二＝30kg/袋∶0.15～0.2m3（150L相当于1.68kg）/袋。

说明：组分二的袋子中的聚苯颗粒物，重量为1.5～1.8kg（当聚苯颗粒密度：11.163kg/m3时）。

5、有关标准摘录：《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.3条。

胶粉料的技术标准：项目技术指标初凝时间/h ≥4终凝时间/h ≥12 拉伸粘结强度/Mpa ≥0.6浸水拉伸粘结强度/Mpa ≥0.4《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.5条。

胶粉聚苯颗粒技术标准：项目技术指标湿表观密度/kg/m3 ≤420干表观密度/kg/m3 180-250 导热系数/w/(m.k) ≤0.060蓄热系数/w/(m2.k) ≥0.95抗压强度/KPa ≥200 压剪粘结强度/Kpa ≥50线性收缩率 /% ≤0.3软化系数≥0.5难燃性 B1级JG149—2003《膨胀聚苯板薄抹灰外墙外保温系统》标准：项目检验项目抹面砂浆拉伸粘结强度（MPa）砂浆—聚苯板常温状态（MPa）≥0.10 或聚苯破坏耐水（MPa）≥0.10或聚苯破坏耐冻融（MPa）≥0.10或聚苯破坏水蒸气透过湿流密度 g/(m.h) ≥0.85可操作时间，h ≥2不透水性试样防护层内侧无水渗透初期干燥抗裂性情（6h）无裂纹粘结强度，标准状态，MPa ≥0.6冻融循环（5次），MPa ≥0.46、参考数据：●保温砂浆胶粉料成本620~755元/吨（胶粉成本12元/kg、水泥280元/吨、石英砂350元/吨时）。

胶粉聚苯颗粒浆料抗压强度及软化系数内容及方法本方法适用于聚苯颗粒、胶粉料为主要原料与水搅拌均匀的胶粉聚苯颗粒浆料。

依据标准：《胶粉聚苯颗粒外墙外保温系统》JG158-2004检测程序：1、抗压强度：1.1、设备仪器：a）、钢质有底试模IOOmmX1OOmmXIOOmm,应具有足够的刚度并拆装方便。

试模的内表面不平整度应为每IOOmm不超过0.05mm,组装后各相邻面的不垂直度小于0.5度；b）＞捣捧：直径IOmm,长35Omm钢棒，端部应磨圆；c）、压力试验机：精度（示值的相对误差）小于±2%,量程应选择在材料的预期破坏荷载相当于仪器刻度的20%~80%之间；试验机的上、下压板的尺寸应大于试件的承压面,其不平整度应为每IOOmm不超过0.02mm。

1.2、试件制备：成型方法：将金属模具内壁涂刷脱模剂，向试模内注满标准浆料并略高于试模的上表面，用捣捧均匀由外向里按螺旋方向插捣25次，为防止浆料留下孔隙，用油灰刀沿模壁插数次，然后将高出的浆料沿试模顶面削去用抹子抹平。

须按相同的方法同时成型10块试件，其中5个测抗压强度，另5个用来测软化系数。

养护方法：试块成型后用聚乙烯薄膜覆盖，在试验室温度条件下养护7d后去掉覆盖物，在试验室标准条件下继续养护48d。

放人(65±2)。

C的烘箱中烘24h,从烘箱中取出放入干燥器中备用。

1.3、试验步骤：抗压强度：从干燥器中取出的试件应尽快进行试验，以免试件内部的温湿度发生显著的变化。

取出其中的5块测量试件的承压面积，长宽测量精确到Imm,并据此计算试件的受压面积。

将试件安放在压力试验机的下压板上，试件的承压面应与成型时的顶面垂直，试件中心应与试验机下压板中心对准。

开动试验机，当上压板与试件接近时，调整球座，使接触面均衡受压。

承压试验应连续而均匀地加荷，加荷速度应为每秒钟(0.5〜15)kN,直至试件破坏，然后记录破坏荷载No。

14、结果计算：抗压强度按下式计算：f。

住房和城乡建设部公告第73号――关于发布行业产品标准《胶粉聚苯颗粒外墙外保温系统材料》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2013.06.25
•【文号】住房和城乡建设部公告第73号
•【施行日期】2013.12.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第73号）
关于发布行业产品标准《胶粉聚苯颗粒外墙外保温系统材料》的公告现批准《胶粉聚苯颗粒外墙外保温系统材料》为建筑工业行业产品标准，编号为JG/T158-2013，自2013年12月1日起实施。

原《胶粉聚苯颗粒外墙外保温系统》JG/T158-2004同时废止。

本标准由我部标准定额研究所组织中国标准出版社出版发行。

住房城乡建设部
2013年6月25日。

胶粉聚苯颗粒外墙内保温施工方案编制单位：日期：二O10年月胶粉聚苯颗粒外墙内保温施工方案一、编制依据：《外墙保温建筑构造（一）》（02J121）《外墙保温工程技术规程》（JCJ144-2004）《胶粉聚苯颗粒外墙保温系统》（JG158-2004）《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑节能工程施工质量验收规范》（GB50411-2007）设计图纸；其它相应的国家标准和施工验收规范二、工程概况项目名称：莲湖汽车配件大市场21#栋建筑面积：14011.79m2，基底面积：1819.55m2建筑层数：地下二层为车库，地上15层，一、二层为商业门面，三至十五层为住宅建筑高度：46.40米结构类型：框架剪力墙结构三、系统及材料说明：（一）系统说明：1、胶粉聚苯颗粒外墙内保温系统是设置在外墙内侧由界面层、胶粉聚苯颗粒保温层、抗裂防护层和室内装饰面层构成，起保温隔热、防护和装饰作用的构造系统。

有效解决了保温隔热、弹性防水、节能装饰、耐候抗裂、耐火、抗风压透气和施工适应性强等问题。

2、构造示意图如下：（二）材料说明：1、胶粉料：规格为25kg/袋，3cm 用量6kg/㎡；2、聚苯颗粒：规格为200L/袋，3cm 用量48L/㎡，配比为1kg 胶粉:8L 聚苯颗粒:1.2kg ～1.4kg 水；3、抗裂砂浆：规格为25kg/袋，3cm 用量5kg/㎡，配比为1kg 抗裂砂浆:0.25kg 水；4、网格布：采用130g/㎡的耐碱网格布，规格为75㎡/卷； 四、施工部署：1、施工准备1、成立外墙保温工程项目经理部，指定项目经理为工程负责人，负责本工程施工以及与建设单位、监理单位、总包单位协调配合。

2、项目经理部组成人员：技术负责人：项目经理、技术员、施工员、安全员、质检员、材料员、施工班长、仓库管理员（部分职务可兼）3、劳动力组织本工程总施工人数为40人，每个施工班组的施工人员为15人，包括材料运输、测量弹线、搅拌、贴板、切割、抹灰、打胶、力工（说明：有些工种可兼职）。
