外墙外保温聚苯颗粒施工方案(钢丝网)

EIFS APPLICATION 挤塑聚苯板外墙外保温系统应用技术方案EIFS APPLICATION TECHNOLOGY XXXXXXXX 有限公司目录1总那么2术语3材料3.1 基层墙体3.2 聚合物改性胶粘剂3.3 聚合物改性抹面胶浆3.4 耐碱玻纤网格布，钢丝网3.5 保温板3.6 机械锚固件3.7 嵌缝材料和柔性密封材料3.8 外饰面材料3.9 材料的运输和贮存4设计5施工施工条件施工程序施工要点细部处置6查验和验收基层墙体系统材料施工质量系统质量验收记录21 总那么1.1 为正确应用外墙外保温及防水系统〔以下简称系统〕，确保工程和应用环境质量，提供设计、施工及工程查抄和验收的依据，特制订本应用技术规定。

1.2 本系统采用的粘结材料、护面材料、保温板、热镀锌电焊网、机械锚固件及饰面材料等，其质量性能均应符合现行相应的国家尺度和企业尺度的要求，并有相应的产物质量合格证书。

1.3 本系统适用于附加在砌体、混凝土、龙骨复合墙面及其他非木质性的墙体外外表，也可用于上述基层的旧墙体装修的翻新和改造。

1.4 本应用技术适用于各类建筑的外墙外保温及防水装饰工程。

但不包罗工艺要求有恒温的建筑。

1.5 本系统的外墙设计、选材、制作、施工安装及验收，除符合本应用技术规定外，尚应符合现行的相关国家尺度、行业尺度和处所尺度的要求。

32术语2.1 基层墙体 Wall Substrate钢筋混凝土墙、各种砌砖及多孔砖等砌体墙及非木质建筑板材构成的轻质复合墙。

2.2 聚合物改性胶粘剂Polymer Modified Cement-based Adhesive For Adhesion系统的粘结层材料，系粉状的特种聚合物改性的单组分粉剂胶粘剂。

专用于聚苯乙烯泡沫保温板粘结于基层面上，由各种粉状添加剂、精选级配的填料和特种水泥等原料组成，在施工现场只需按使用说明参加必然比例洁净水，混合搅拌均匀后即可使用。

2.3 聚合物改性抹面胶浆Polymer Modified Cement-based Mortar As Base Coat系统的防护层材料。

胶粉聚苯颗粒外墙外保温面层施工工法前言胶粉聚苯颗粒外墙外保温层上施工体系系包括胶粉聚苯颗粒刮草、抗裂砂浆复合耐碱涂塑玻璃纤维网格布防护层、高弹底涂耐水抗渗层及涂饰层等部分。

采用胶粉聚苯颗粒在外墙外保温上施工是一种在传统工艺上改进的新型的施工方式，此施工不仅具有传统工艺的适用范围广、材料配套齐全，工艺简便、合理，同时充分利用了同材同性能的特点减少因材料性能差异引起的变形不一，又能通过双层保温层屏障进一步提高保温性能。

一、特点1．胶粉聚苯颗粒刮草层。

是由保温浆料在施工现场与一定比例的聚苯颗粒混合而成，具有容重轻、导热系数小、保温性能稳定、耐水性好、施工厚度容易控制、配比准确、难燃等级高、整体稳定耐久。

2．抗裂砂浆复合耐碱涂塑玻璃纤维网格布防护层。

水泥抗裂砂浆和含锆耐碱性好的增强玻纤网格布形成一层能适应墙体的变形、避免产生裂缝的防护层。

其中网格布经纬向抗拉强度一致，所受变形应力均匀向四面分散，增强砂浆的抗拉性能；抗裂砂浆的软化系数高，耐水性好，耐冻融、耐候性好；与基层适应性强，整体性好，干缩率低；干燥快，施工方便；耐火等级高。

3．高弹底涂耐水抗渗层。

采用ZY高分子乳液弹性底层涂料涂刷在防护层表面，形成一层具有憎水、透气、高弹涂层，使保温层既有很好的防雨功能，又能排出保温层的水分，呼吸功能强。

4．饰面层。

采用弹性涂料饰面，在保温体系的最外层形成饰面层，不同的材料性能，起不同的保护、装饰等效果。

二、适用范围适用于多层、高层及超高层建筑混凝土外墙外保温层工程。

三、工艺原理胶粉聚苯颗粒外墙外保温层上施工系统是设置在外墙外保温上，由外保温层、界面层、胶粉聚苯颗粒刮草层、抗裂防护层和饰面层构成，起高效保温隔热、防护和装饰作用的构造系统。

该系统做法因饰面层使用的材料不同略有区别，采用了同性异型材料性能相近的原理、逐层渐变、柔性释放应力的技术路线及无空腔的构造。

系统各构造层材料柔韧性匹配，热应力释放充分。

该体系具有抗裂缝性能强、抗风压能力强的特点，经大型耐候性实验，证明其整体抗裂性能强，防火等级高，耐冲击性能好，蓄热能力强，隔热性能优良ZY胶粉聚苯颗粒保温材料外墙外保温体系的构造设计采用外层变形量高于内层的变形量，各层弹性模量变化指标匹配，逐层渐变的理念。

胶粉聚苯颗粒外墙外保温施工方案胶粉聚苯颗粒外墙外保温施工方案是一种常用的外墙保温材料，并被广泛应用于建筑行业。

它采用胶粉聚苯颗粒作为保温材料，具有良好的保温、隔热、防火和防水性能。

下面是一个关于胶粉聚苯颗粒外墙外保温施工方案的详细介绍。

一、施工材料准备1.胶粉聚苯颗粒：胶粉聚苯颗粒是主要的保温材料，要选择质量好、密度适中的颗粒；2.外保温胶粉：外保温胶粉是用来固定胶粉聚苯颗粒和墙体的，要选择粘结力强、耐水性好的胶粉；3.钢丝网：钢丝网的作用是增强整个保温层的牢固度；4.防水层材料：防水层材料可选用防水涂料、防水胶等，以增加外墙的防水性能；5.外墙涂料：用于保护保温层，提高建筑外观的美观度。

二、施工步骤1.墙体处理：首先，需要对墙体进行处理，清除表面的浮灰、油漆和其他污物，确保墙体表面平整干净；2.涂胶：在墙体表面均匀涂刷外保温胶粉，以提供胶粉聚苯颗粒的粘结面；3.粘贴钢丝网：将钢丝网铺贴在外保温胶粉上，用钢丝将钢丝网固定在墙面；4.绿豆粘贴：将胶粉聚苯颗粒平均撒在钢丝网上，并用抹子均匀揉搓，使胶粉聚苯颗粒与钢丝网粘结在一起；5.主副钢丝网夹层固定：在胶粉聚苯颗粒表面撒上一层胶粉，并按规定距离放置一层主副钢丝网，然后再撒一层胶粉覆盖，形成夹层固定结构；6.整体涂抹：最后，用外保温胶粉将整个外墙表面平整涂抹，以固定胶粉聚苯颗粒，形成保温层；7.防水处理：待保温层完全固定后，再进行防水处理，采用涂刷防水涂料或喷涂防水胶等方法，以提高建筑的防水性能；8.饰面层施工：最后，进行外墙涂料施工，以提高建筑的外观美观度。

三、施工注意事项1.保温施工过程中，应注意安全，穿戴好防护装备，避免呼吸胶粉粉尘；2.确保施工环境通风良好，以免长时间暴露在胶粉聚苯颗粒的粉尘中造成危害；3.施工中要注意施工层数，保温层的厚度应符合设计要求；4.夹层固定结构要按照规定的距离和要求进行设置，以确保保温层的牢固性；5.施工完成后的保温层要及时进行防水处理，以增强外墙的防水性能；6.外墙涂料的选择要符合建筑设计的要求和环境特点，同时注意施工时的温度和湿度，以保证涂料的质量。

胶粉聚苯颗粒外墙外保温施工方案编制人：________________审核人：________________批准人：________________BV1 胶粉聚苯颗粒保温砂浆外保温系统施工方案一、施工依据1、《外墙外保温工程技术规程》JGJ144-2004；2、《建筑装饰装修质量验收规范》GB50210-2001；3、《建筑节能标准，民用建筑节能工程施工质量验收规程》DGJ32/J19-2006；4、《胶粉聚苯颗粒外墙外保温系统》JG158-2004；5、《外墙外保温建筑构造（一）》02J121-1；二、工程概况乐江新村三标段工程采用胶粉聚苯颗粒外墙外保温系统，技术要求：1、涂料饰面:20mm 厚的聚苯颗粒保温层（平均厚度）＋160g/m2 耐碱网格步＋EVI-473 聚合物抗裂砂浆＋涂料饰面；三、施工准备1、基层预处理：经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙保温施工。

2、基层验收：注意：新建建筑建议混凝土基层至少养护28天；2.1、如果基层墙面的平整度和垂直度不符合上述要求，或者灰饼的平均厚度超过2cm,在保温施工前应用水泥砂浆对基层进行补糙，否则材料的用量会增加；3、作业条件：3.1外墙基层墙体外表面平整，垂直度及外门窗口安装均应满足有关施工验收规范的要求，如果窗框暂时不能及时安装，保温层施工到距离洞口100mm 左右，待窗框安装完毕后施工保温系统。

3.2窗边框与墙体连接应预留出抗裂砂浆层的厚度（4mm），缝隙应分层添塞，作好门窗表面保护。

3.3墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出外保温系统的厚度。

3.4施工用外脚手架搭设牢固，安全检验合格，脚手架横竖杆距离墙面，墙角适度，脚手架铺设与外墙合格相适应。

4、施工工具：（1）拌和设备；强制式砂浆搅拌机、水桶、剪刀、铲刀。

（2）运输设备；小斗车，垂直运输设备；（3）施工设备与工具；脚手架、电锤、壁纸刀、剪刀、抹子、线锥、砂纸、墨斗、阴阳角抿子；（4）检测设备：2m 靠尺、塞尺、方尺、卷尺等。

胶粉聚苯颗粒外保温施工技术尺度外墙外保温施工技术规程(胶粉聚苯颗粒保温浆料玻纤网格布抗裂砂浆做法)标题内容：:1.总则 2.术语 3.施工筹办：材料，东西与机具；材料配制作业条件4.施工工艺：施工程序；施工要点5.质量查验及尺度主控工程；一般工程；允许偏差6.成品庇护及平安考前须知1 总则为贯彻国家节能政策及《民用建筑节能设计尺度(采暖居住建筑局部)北京地域及河北地域实施细则》DBJ01－602－97，统一施工做法，包管施工质量，制定本规程。

1.0.2 本规程规定了胶粉聚苯颗粒保温浆料玻纤网格布抗裂砂浆保温体系(简称胶粉聚苯颗粒保温浆料体系)在外墙外保温工程中的做法。

适用于多层及120米以下的高层建筑混凝土、小型混凝土空心砌块、非粘土砖和烧结砖砌筑的外墙外外墙保温层厚度：应符合《民用建筑节能设计尺度(采暖居住建筑局部)，北京及河北地域实施细则》〔DBJ01-602-97〕的规定并由设计按要求确定。

1.0.4除遵守本规程外，尚应符合国家及本市现行的有关尺度的规定。

2 术语2.0.1 胶粉聚苯颗粒保温浆料胶粉聚苯颗粒保温浆料由胶粉料与聚苯颗粒组成，两种材料分袋包装，使用时按比例加水搅拌制成。

2.0.2 聚合物改性水泥抗裂砂浆(简称抗裂砂浆)采用聚合物乳液并掺加多种外加剂出产的抗裂剂与水泥、中砂按必然重量比搅拌制成。

2.0.3 耐碱涂塑玻璃纤维网格布(简称玻纤网格布)采用耐碱玻璃纤维编织，面层涂以耐碱防水高分子材料制成。

分普通型和加强型。

2.0.4 高分子乳液防水弹性底层涂料采用高分子弹性乳液配制而成，应具有良好的防水性能。

2.0.5 柔性耐水腻子采用弹性乳液及粉料、助剂等制成，能够满足必然变形而保持不开裂，并符合JG/T3049-1998中耐水腻子(N型)的规定。

胶粉聚苯颗粒保温浆料玻纤网格布抗裂砂浆保温体系(简称胶粉聚苯颗粒保温浆料体系)由胶粉聚苯颗粒保温浆料抗裂庇护层及饰面层组成的保温构造系统。

外墙保温施工方案一、施工准备1、材料及要求：单面钢丝网岩棉板耐火A级、胶粉聚苯颗粒保温材料、抹面胶浆、热镀锌钢丝网、锚栓、角钢、胀管等。

（1）挤塑聚苯板的密度、导热系数等技术性能，必须符合设计要求和施工及验收规范的规定，应有试验资料，本工程保温层为70厚单面钢丝网岩棉板容重≥140kg/m3。

（2）镀锌钢丝网：（3）所用材料要有出厂合格证，产品质量证明，进场时对数量、质量做好详细检查，特殊材料要有复检报告，监理方在现场做好见证取样，由相关资质单位进行检测。

2、主要工具：螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀、棕刷、电动搅拌器、冲击钻、抹子、压子、阴阳角抿子、托线板、2m靠尺等。

二、施工工艺单面钢丝网岩棉板保温施工工艺：基层处理→测量放线→岩棉板固定→岩棉板拼缝及细部节点附加钢丝网→胶粉聚苯颗粒保温找平→刮面层抗裂砂浆→验收。

(一)、基础墙体处理1、用保温板专用成品建筑界面剂打底，配置好的界面剂最好在45分钟内用完。

再抹20mm厚的1:3水泥砂浆，抹好的砂浆面层平整，用2m靠尺检查其垂直度和平整度，最大偏差不大于5mm。

(二)、测量放线1、根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线。

2、在建筑物外墙大角（阴角、阳角）及其他必要处挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制保温板垂直和平整度。

（三）、固定岩棉保温板1、岩棉板切割：本工程使用1200×600mm标准尺寸的单面钢丝网岩棉板，对角线误差±2mm，按实际需要的尺寸加工。

尺寸允许偏差为±2mm，大小面垂直。

2、变形缝线两侧的挤塑板上预贴250mm宽包底热镀锌钢丝网。

3、岩棉板固定方法：1）在外墙阴阳角处挂垂直通线，并用水准仪找平，每面墙至少2根，注意使其距墙尺寸一致。

采用分段粘贴时，在开始层上弹一道水平线，并用经纬仪在大角基层处测弹出垂直控制线，依垂直立线挂一道水平线，作为粘贴聚苯板的控制线。

外墙保温施工方案目录一、施工工序（及施工间隔时间） (1)二、施工机具 (2)三、施工准备 (2)四、环境温度和养护条件要求 (2)五、施工方法 (2)六、材料配置及用量 (3)七、各工序施工质量要求 (3)八、成品保护及注意事项 (3)一、施工工序（及施工间隔时间）1、胶粉聚苯颗粒外墙外保温做法的施工程序，见图：2、工艺流程：门窗框四周堵缝——墙面清理——涂界面处理剂——吊垂直、套方、弹灰层控制线、抹灰饼、冲筋——浇水预湿——抹第一遍保温材料——浇水养护——抹第二遍保温材料——浇水养护5-7天以上——粘贴分格条——抹第一遍抗裂砂浆——压入耐碱网格布——抹第二遍抗裂砂浆（涂弹性底涂养护5-7天以上）——抹柔性腻子——涂饰面涂料（最好使用弹性涂料）。

二、施工准备1、350L强制砂浆搅拌机、水平运输手推车、垂直运输设备、施工架子、测量仪器及放线工具。

2、一般应备有托灰板、木抹子、铁抹子、经纬仪、放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、壁纸刀、方尺、靠尺板、阳角抹子、阴角抹子、小圆角、三角铁、大杠、小杠、托线板等。

三、施工准备1、外墙墙体工程验收完毕。

2、屋面防水层与结构工程分别施工及验收完毕。

3、基层墙角、外墙四角、洞口等处的表面平整及垂直度应满足有关施工验收规范。

4、外墙门窗安装完毕，按抹灰墙面高度搭好抹灰用施工架子。

5、抹灰前对墙体上被剔凿的管道槽、洞口进行修整完善，检查门窗框位置是否正确，门窗框与墙体之间的缝隙用柔性密封材料填充，外侧用1：3水泥砂浆粉刷；墙柱连接处缝隙应加固处理。

6、安垂直水平方向，在墙角、阳台栏板等处叹号控制线。

四、环境温度和养护条件要求；。

1、当气温高于35摄氏度时或连续气温低于5度时连续24时以上不易施工，雨期应采取防雨措施。

2、保温层的养护：在保温层初凝后再浇水湿润，浇水时间可据环境干燥情况确定，保持表面不出现发白现象，浇水养护不得少于7天。

3、防裂砂浆养护：抗裂砂浆初凝后（3小时左右）涂丁苯、弹性底涂或涂养护液养护。

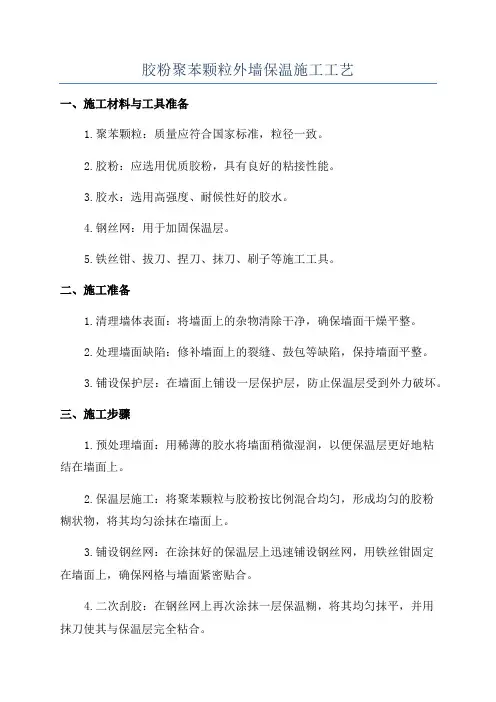

胶粉聚苯颗粒外墙保温施工工艺一、施工材料与工具准备1.聚苯颗粒：质量应符合国家标准，粒径一致。

2.胶粉：应选用优质胶粉，具有良好的粘接性能。

3.胶水：选用高强度、耐候性好的胶水。

4.钢丝网：用于加固保温层。

5.铁丝钳、拔刀、捏刀、抹刀、刷子等施工工具。

二、施工准备1.清理墙体表面：将墙面上的杂物清除干净，确保墙面干燥平整。

2.处理墙面缺陷：修补墙面上的裂缝、鼓包等缺陷，保持墙面平整。

3.铺设保护层：在墙面上铺设一层保护层，防止保温层受到外力破坏。

三、施工步骤1.预处理墙面：用稀薄的胶水将墙面稍微湿润，以便保温层更好地粘结在墙面上。

2.保温层施工：将聚苯颗粒与胶粉按比例混合均匀，形成均匀的胶粉糊状物，将其均匀涂抹在墙面上。

3.铺设钢丝网：在涂抹好的保温层上迅速铺设钢丝网，用铁丝钳固定在墙面上，确保网格与墙面紧密贴合。

4.二次刮胶：在钢丝网上再次涂抹一层保温糊，将其均匀抹平，并用抹刀使其与保温层完全粘合。

5.抹面层施工：等保温层干燥后，用抹刀将抹面砂浆均匀抹在保温层上，形成一层光滑的抹面层。

6.装饰层处理：根据需要，可在抹面层上进行彩色涂料、石材等装饰层的施工。

7.清理工作：施工结束后，对施工现场进行清理，清除杂物和垃圾。

四、注意事项1.施工现场应保持通风良好，避免刮胶、涂料等有害物质对施工人员造成伤害。

2.施工过程中严禁吸烟，切断火源，以防引火。

3.在施工现场周围布置警示标志，提醒其他人员注意安全。

4.施工时要注意控制施工厚度，在保证保温效果的前提下，避免浪费施工材料。

5.严格按照施工工艺操作，确保施工质量。

6.施工结束后，对施工现场进行清理，保持周围环境整洁。

筑龙网 WW W.ZH UL ON G.CO M目 录1.编制依据....................................................................................................................2 2工程概况....................................................................................................................2 3.施工部署....................................................................................................................3 3.1项目管理目标......................................................................................................3 3.2工期安排.. (3)4.施工准备 (3)4.1技术准备 (3)4.2劳动力准备..........................................................................................................3 4.3主要机具准备 (4)4.4材料准备及主要性能指标 (4)5.主要施工方法及措施 (7)5.1涂外墙涂料施工工艺 (7)5.2面砖饰面施工工艺 (8)5.3室内外墙施工工艺 (9)5.4其它......................................................................................................................9 6.质量要求..................................................................................................................10 7成品保护措施..........................................................................................................10 8.安全措施..................................................................................................................11 9主要节点图.. (11)筑龙网WW W.ZH UL ON G.CO M1.编制依据1. 1设计院设计的《**家园工程施工图》（建施总1—建施29 ;结施—S01—结施36）。

胶粉聚苯颗粒保温砂浆外墙外保温一、工程概况******总建筑面积约******万平方米，由我公司承建的*标段，住宅楼总面积为*********平方米，包括********单元，建筑控制高度为*******。

外墙外保温采用30mm厚胶粉聚苯颗粒保温砂浆，热镀锌电焊网、塑料锚栓、聚合物胶浆作抗裂砂浆，外饰面为面砖饰面。

二、编制依据2.1、施工图纸序号图纸名称图号出图日期1232.2、主要规范1、《外墙外保温及防水系统应用技术规程》DBJ/CT010—2001；2、《外墙外保温工程技术规程》JGJ144—2004；3、《胶粉聚苯颗粒外墙外保温系统》JG158-2004；4、《外墙外保温建筑构造（一）》02J121-1；2.3、其它甲方提供的招标文件及设计变更等三、材料性能要求1、界面剂界面剂采用BBS-300干粉状预混单组份界面剂。

现场直接加水搅拌均匀即可施工。

2、胶粉聚苯颗粒浆料胶粉聚苯颗粒浆料采用BBS-592聚合物颗粒保温砂浆，它由聚合物和复合硅酸盐为主凝材料，以聚苯乙烯颗粒为轻质骨料，填以特殊改性物质，经细纤化、扩散膨胀、混匀、粘接等多种工艺深度复合而成。

由无机胶凝材料与各种外加剂在工厂采用预混合干拌技术制成的复合胶凝材料，和聚苯乙烯泡沫塑料经粉碎、混合而制成的具有一定颗粒级配的聚苯颗粒轻骨料所共混的保温砂浆。

胶粉聚苯颗粒保温浆料性能指标表2项目单位指标湿表观密度Kg/ m3350-450干表观密度Kg/ m3≤250导热系数W/m.k ≤0.059压缩强度Mpa ≥0.25抗拉强度Mpa ≥0.1 压剪粘结强度Mpa ≥0.05线性收缩率% ≤0.3软化系数0.7 燃烧性能等级不低于B1级3、聚合物抗裂砂浆聚合物抗裂砂浆采用BBS-590，BBS-590聚合物改性抹面胶浆（面砖专用抗裂砂浆）为工厂化预拌而制成的经聚合物改性的水泥基抹面防护砂浆。

其抗裂性能好，耐水强度高、压折比柔韧度稳定、施工操作方便，现场直接加水拌和均匀即可施工。

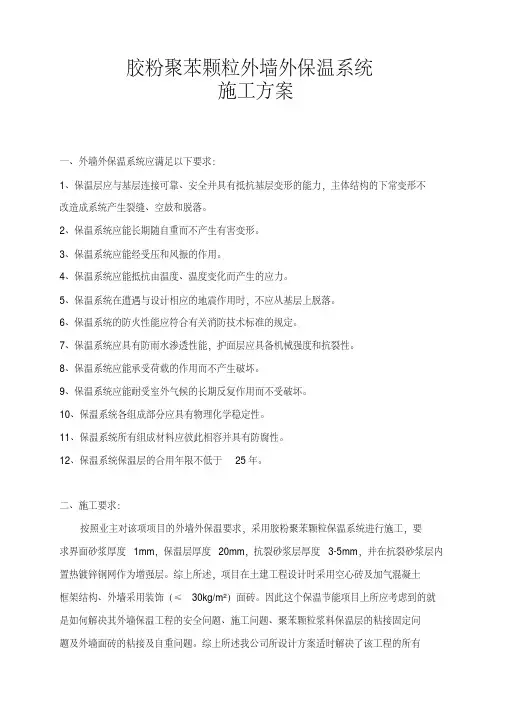

胶粉聚苯颗粒外墙外保温系统施工方案一、外墙外保温系统应满足以下要求：1、保温层应与基层连接可靠、安全并具有抵抗基层变形的能力，主体结构的下常变形不改造成系统产生裂缝、空鼓和脱落。

2、保温系统应能长期随自重而不产生有害变形。

3、保温系统应能经受压和风振的作用。

4、保温系统应能抵抗由温度、温度变化而产生的应力。

5、保温系统在遭遇与设计相应的地震作用时，不应从基层上脱落。

6、保温系统的防火性能应符合有关消防技术标准的规定。

7、保温系统应具有防雨水渗透性能，护面层应具备机械强度和抗裂性。

8、保温系统应能承受荷载的作用而不产生破坏。

9、保温系统应能耐受室外气候的长期反复作用而不受破坏。

10、保温系统各组成部分应具有物理化学稳定性。

11、保温系统所有组成材料应彼此相容并具有防腐性。

12、保温系统保温层的合用年限不低于25年。

二、施工要求：按照业主对该项项目的外墙外保温要求，采用胶粉聚苯颗粒保温系统进行施工，要求界面砂浆厚度1mm，保温层厚度20mm，抗裂砂浆层厚度3-5mm，并在抗裂砂浆层内置热镀锌钢网作为增强层。

综上所述，项目在土建工程设计时采用空心砖及加气混凝土框架结构、外墙采用装饰（≤30kg/m2）面砖。

因此这个保温节能项目上所应考虑到的就是如何解决其外墙保温工程的安全问题、施工问题、聚苯颗粒浆料保温层的粘接固定问题及外墙面砖的粘接及自重问题。

综上所述我公司所设计方案适时解决了该工程的所有问题。

其应对方式就是应具有防水措施，抗腐蚀措施，粘接/固定措施，并加强防水、加强抗腐蚀，保证面砖装饰安全，充分考虑建筑结构和基层的特殊性，并符合JGJI44-2004、JGI58-2004、02JI21-1国家标准及DB55-045-2005重庆地方标准。

二、外墙外保温系统施工方案新科胶粉聚苯颗粒保温浆料外墙外保温体系一、新科胶粉聚苯颗粒外墙外保温系统是采用胶粉聚苯颗粒保温浆料作保温隔热层，辅以锚栓固定现场成型的新型墙体保温技术。

聚苯颗粒外墙外保温施工方案目录一、规范依据及前言 (3)1.1编制依据 (3)1.1.4设计总说明，结构设计总说明,施工图纸。

(4)1.2前言 (4)二、施工准备 (4)1. 聚苯颗粒外墙外保温技术施工 (4)2.施工工具与机具 (5)3.材料配置 (6)三、施工工艺 (7)1、外墙D轴做法: (7)窗台处理: (10)五、质量标准 (12) (13)3、允许偏差 (14)一、规范依据及前言1.1编制依据1.1.1建筑工程施工质量验收统一标准。

1.1.2国家、地方和本企业现行的安全和文明施工的有关规定。

1.1.3通过审批的安全文明施工方案、夜间施工方案、环境管理专项方案。

1.1.4设计总说明，结构设计总说明,施工图纸。

1.1.5中华人民共和国行业标准《民用建筑节能设计标准》及《民用建筑热工设计规范》的有关规定。

1.1.6工程建筑标准设计图集DBJT19-20-2005。

1.2前言胶粉聚苯颗粒外墙外保温体系是一种采用胶粉聚苯颗粒保温浆料、保温专用纤维网、柔性（抗裂）砂浆等系统材料(简称聚苯颗粒保温材料)在现场成型的新型墙体保温体系。

集墙体保温、抗裂防护功能为一体。

采用胶粉聚苯颗粒保温材料施工，适用范围广、材料配套齐全，工艺简便、合理，能满足我国大部分地区不同气候条件下的建筑节能施工要求。

二、施工准备1. 聚苯颗粒外墙外保温技术施工(1) 聚苯颗粒保温浆料主要技术性能指标:2.施工工具与机具2.1砂浆搅拌机、垂直运输机械、水平运输车、手提搅拌器等。

2.2 常用抹灰工具及抹灰检测器具。

2.3 外墙脚手架3.材料配置3.1 粉体界面剂的配制建筑用界面砂浆加入适量的水用砂浆搅拌机或手提搅拌器搅拌均匀，即可使用。

3.2 聚苯颗粒保温浆料的配制先开机，将44-50kg水倒入砂浆搅拌机内，然后倒入一袋40kg胶粉料搅拌3-5min后，再倒入一袋300L聚苯颗粒继续搅拌3min，搅拌均匀后倒出。

该浆料应随搅随用，在4h内用完。

“LBL型”胶粉聚苯颗粒贴砌聚苯板外墙外保温施工原理采用胶粉聚苯颗粒粘结找平浆料满粘、贴砌开横向梯形槽并双面涂刷界面砂浆的聚苯板，10mm板缝用砌筑碰头灰挤出刮平，聚苯板中间预开有两个孔洞，贴砌施工时里面填满胶粉聚苯颗粒粘结浆料，增强了聚苯板与粘结层、抗裂防护层的连接，并提高了系统的透气性；表面再抹10mm厚胶粉聚苯颗粒粘结找平层，形成复合保温层与墙体无空腔粘结。

涂料饰面：抗裂防护层采用抗裂砂浆复合涂塑耐碱玻纤网格布，表面涂刷可有效阻止液态水进入的弹性底涂，饰面层刮柔性耐水腻子，面层采用弹性涂料。

基本构造见下表。

面砖饰面：抗裂防护层采用抗裂砂浆复合热镀锌钢丝网胀栓锚固，面砖粘贴采用的专用面砖粘结砂浆及勾缝料均具有良好的粘结力、柔韧性和抗裂防水效果。

基本构造见下表。

表胶粉聚苯颗粒贴砌聚苯板LBL型涂料饰面外墙外保温系统基本构造表胶粉聚苯颗粒贴砌聚苯板外墙外保温系统面砖饰面基本构造（一）施工程序介绍图“LBL型”胶粉聚苯颗粒贴砌聚苯板涂料饰面外墙外保温技术施工流程图“LBL型”胶粉聚苯颗粒贴砌聚苯板面砖饰面外墙外保温技术施工流程（二）施工要点1）基层处理墙面应清理干净、清洗油渍、清扫浮灰等。

墙面松动、风化部分应剔除干净。

墙表面凸起物大于10mm时应剔除。

2）界面处理为使基层界面附着力统一，所有的墙面应做到界面处理。

基层界面砂浆可用喷枪或滚刷均匀喷刷。

砖墙、加气混凝土墙在界面处理前要先淋水润湿，堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，浇水湿润，然后按要求将其补齐砌严。

3）吊垂直、弹控制线根据建筑物高度确定放线的方法，高层建筑及超高层建筑可利用墙大角、门窗口两边，用经纬仪打直线找垂直。

多层建筑时，可从顶层用大线坠吊垂直，绷铁丝找规矩，横向水平线可依据楼层标高或施工＋50cm线（50线）为水平基准线进行交圈控制。

由于外墙面由檐口到地面，抹灰面大，门窗、阳台、明柱、腰线等看面都要横平竖直，根据调垂直通线及保温厚度，每步架大角两侧弹上控制线，再拉水平通线，并弹水平线做标志块。

聚苯颗粒保温施工方案一、作业条件：1、基层墙体的质量必须符合相关质量验收标准和标准要求，主体结构已验收，并办理四方验收手续。

2、足手架和外用电梯安装完毕并通过验收。

3、外门窗通过验收并有相应成品保卫措施。

4、外阳台部位电器暗管，接线盒安装完毕，外墙雨水管卡预埋完毕。

5℃以上，风力超过5级或中雨以上天气不得施工。

施工完毕后应防止阳光直晒。

二、要紧材料与施工工具：1、保温专用胶粉：保温专用胶粉是一种聚合物干混料，在现场与聚苯颗粒加水混合成为聚合物保温砂浆，用于保温层。

其要紧技术性能指标详见下表。

2、聚苯板颗粒：为外墙外保温聚苯颗粒砂浆保温做法中的轻骨料，要紧作用为保温材料，聚苯颗粒性能见下表。

3、网格布：玻纤网格布应用于抹面砂浆中，不仅能增强抹面砂浆强度，还能阻止裂纹生长，到达防裂的目的。

保温专用网格布外表经涂塑处理，具有耐碱性能，其要紧技术性能指标详见下表。

4、面层抗裂砂浆：面层抗裂砂浆由抗裂专用胶和干混料混合搅拌组成，配以玻纤网布形成耐水、抗裂的保卫层，其中抗裂剂技术指标如下：抗裂砂浆应满足以下性能要求：〔1〕抹子、砂纸、2m靠尺、弹线墨盒、壁纸刀、铲刀、阴阳角抿子〔2〕电动搅拌机、角磨机〔3〕其他劳保及平安用具三、施工工艺流程及要求：1、施工工艺流程图：外墙聚苯颗粒外保温体系施工流程图2、施工要点：〔1〕基层墙体的处理：基层墙体外表不得有油污、脱模剂、浮尘等污染物，墙面不平坦处可用角磨机打磨，松动或风化的局部可用水泥砂浆填实后寻平。

基层墙面假设太枯燥，应适当洒水润湿。

〔2〕墙面弹线：施工前首先读明白图纸，确认基层结构墙体的伸缩缝、结构沉落缝、防震缝墙体体型突变的具体部位，并做出标记。

此外还应弹出首层散水标高线和伸缩缝具体位置。

〔3〕外墙结构工程完毕，外门、窗安装完毕，外门、窗边框与墙体缝隙填满严密，做好窗框外表保卫，并经有关部门检查验收合格。

〔4〕外墙雨水管卡、铁件、其它管道提早安装完毕，并预留外保温厚度。

外墙外保温施工方案一、工程概况×××工程位于××市××路以东，地下一层；××楼为地上9层，×××楼为地上18层住宅；外墙装饰均以面砖为主，局部为涂料外墙。

本工程外墙外保温保温层厚度：××楼采用60厚聚苯板，××楼保温板厚度为70mm；平均传热系数=0.49W/m2•K），外墙保温采用05YJ3-1中D型——机械固定钢丝网架聚苯板外墙外保温构造做法。

外保温岩棉板防火隔离带采用0505YJ3-1中E型——机械固定单面钢丝网片岩棉板外墙外保温构造。

二、编制依据1、×××工程施工蓝图及设计变更文件；设计交底和图纸会审纪要等相关文件；2、[05系列工程建设标准设计图集] (05YJ3-1外墙外保温构造D、E型）；3、[外墙外保温技术规程] JGJ 144-20044、[建筑装饰装修工程质量验收规范] GB50210-20045、[钢丝网架水泥聚苯乙烯夹芯板] JC6236、[建筑工程施工质量验收统一标准] GB50300二、施工准备：1、材料要求：聚苯板（60、70mm厚）密度为18-22kg/M3，标准板块尺寸：宽度1200mm，长度2900mm。

岩棉板（60、70厚）密度≥150kg/m3；聚合物粘接砂浆、抗裂防水抹面砂浆、耐碱玻璃纤维涂塑网格布、建筑密封胶、∟40*2角钢托架、M6mm金属锚栓、镀锌薄钢板网卡；钢丝网角网、平接头网；20#镀锌铁丝等。

腹丝非穿透型EPS钢丝网架板腹丝插入EPS板内深度不应小于35mm，未穿透厚度不应小于15mm。

腹丝插入角度应保持一致，误差不应大于3º。

板内外两面（连同钢丝网）应喷刷界面砂浆，钢丝网与聚苯板表面净距不应小于10mm。

保温材料供货时，应提供完整的成套产品，同时提供法定检测部门出具的检测报告和出厂合格证，厂商应对材料质量负责，并保证所用材料之间的相容性，材料进场后，应按施工程序规定抽样复检，监督确认，严禁使用不合格产品。

聚苯颗粒保温砂浆系统施工方案聚苯颗粒材料外墙外保温系统是一种采用聚苯颗粒保温资料、耐碱纤维网格布、抗裂砂浆、抗裂柔性腻子、高分子弹性乳液底层涂料等系统材料（简称聚苯颗粒保温材料）在现场成型的新型外墙保温体系。

该保温体系包括胶粉聚苯颗粒保温层、抗裂砂浆、复合耐碱玻璃纤维网格布、高弹底涂耐水抗渗层及装饰层部分。

集墙体保温、抗裂防护、装饰功能为一体。

采用升宝牌聚苯颗粒保温材料施工，适用范围广、材料配套齐全、工艺简便、合理，能满足我国大部分地区不同气候条件下的建筑节能施工要求。

适用范围聚苯颗粒保温材料外保温法适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等的保温工程。

也适用于混凝土复合聚苯板（有风或无网）现场浇注成型的外墙外保温工程及各类既有建筑的节能改造工程。

材料选择1、胶粉聚苯颗粒保温浆料：胶粉聚苯颗粒浆料与聚苯颗粒组成，两种材料分袋包装（或直接在厂家混合后作为混合料），使用时按比例加水搅拌制成。

2、聚合物改性水泥抗裂砂浆（简称抗裂砂浆）：采用聚合物粉料并掺加多添外加剂生产的抗裂砂浆与水泥、中砂按一定的比例搅拌而成。

3、玻纤网格布/镀锌电焊网：①耐碱玻璃纤维纺织，面层涂以耐碱防水高分子材料制成。

分成普通型和加强型。

②镀锌电焊网4、外墙饰面：①抹面砂浆（外墙饰面为涂料时）由矿物型胶凝材料、改性的骨料及特殊的添加剂，该产品与保温板有优良的粘结性，与玻纤网格布一起在保温板外形成高弹性、高透气性的外保护层，不剥落、不开裂。

②抗裂砂浆（外墙饰面为瓷砖时）5、柔性耐水腻子：采用弹性乳液及粉料、助剂等制成，能够满足一定变形面保持不开裂，并符合JG/T3049-1998中耐水腻子（N型）的规定。

施工工艺一、施工程序：胶粉聚苯颗粒保温体系多层、高层外墙外保温施工程序：基层墙体处理→墙体基层涂刷专用界面砂浆→吊垂直、套方、弹控制线→用保温浆料作灰饼、作冲筋、作口→每层加钉L型金属分层条。
