ROTORK 电动执行机构参数设置及操作方法作者：杨潇波 2013年10月22日 来源： 浏览量：1181字号：T | T 1结构ROTORKIQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器1 结构ROTORK IQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器完成对力矩、限位以及一级、二级设定的。
IQ 的结构如图1所示。
图1 IQ 的结构2 IQ 执行器的操作方法2.1 手动操作压下手动/自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
如果需要，可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。
2.2 电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置3.1 基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
目录1.简介 ____________________________ 2 1.1 使用Rotork 设定工具 __________ 2 1.2 连接至执行器 ________________ 4 1.3 密码安全 ____________________ 52.设置 ____________________________ 6 2.1 设置–限位 ___________________ 6 2.2 设置–指示 ___________________ 9 2.3 设置–控制 __________________12 2.4 ESD ______________________302.5 安全 ______________________32 2.6 默认值 ____________________33IQ 范围IQ配置、状态和监控用户手册签发日期2013年4月2IQ3状态和监控–章节：简介1. 简介该手册提供了有关执行器设置和分析的说明。
我们重新组织了文件结构，将有关使用设置工具、按键导航和密码安全的说明包含于第1部分，当按照第2至第5部分中的要求进行设置和查看信息时必须应用第1部分中的这些说明。
因此，在继续进行前，用户必须熟悉第1部分中所含的操作。
应与执行器随附的PUB002-039，IQ系列安全使用、安装、基本设置及维护手册结合阅读。
1.1 使用Rotork设定工具设定器用于连接至执行器、浏览菜单、更改设置和查看执行器显示屏上所示的信息。
名称一般操作1. 键向上滚动。
2. 键向下滚动/连接3. 键减小数值/切换设置/向左滚动。
4. 键增大数值/切换设置/向右滚动。
5. 键选择加亮的项目。
保存加量的设置。
停止执行器运行（当设置工具控制启用时，参见第2.3.1部分）。
6. 键返回上一个菜单。
7. 键在数据记录器力矩图上的标准和缩放视图之间循环。
8. 键执行在Rotork蓝牙®设定器上存储的预设值操作。
ROTORK电动执行器的基本设置及故障处理一、基本设置1.电源接线2.机械限位设置机械限位设置是指通过调节机械行程开关来确定阀门的开关位置。
在执行器安装完成后，需要将阀门手动开到全开和全关位置，然后调节机械行程开关，使其分别与开和关位置对准。
这样，当执行器工作时，会自动停留在开和关位置，以实现准确的控制。
3.控制信号设置ROTORK电动执行器可以通过接收4-20mA或0-10V模拟信号，或接收开关量信号（如开关触点信号或Modbus信号）来实现控制。
在进行控制信号设置时，首先需要确保控制信号线路正确连接，然后根据实际情况选择合适的信号类型，并进行参数设置。
4.控制器设置电动执行器的控制器一般包括PID控制算法、设定点、工作模式等参数设置。
在进行控制器设置时，需要根据实际需求来确定合适的参数值，以实现稳定和准确的控制。
二、故障处理1.电源故障如果电动执行器无法启动或无法正常工作，首先需要检查电源是否正常供电。
可以通过测量电源电压或使用其他电器设备来验证电源是否正常。
如果发现电源故障，则需要修复或更换电源。
2.机械限位故障如果执行器无法停留在开或关位置，或机械行程开关无法正常工作，首先需要检查机械限位开关是否正确安装和调节。
可以通过检查开关位置和调节机械行程开关的位置来判断故障原因。
如果发现机械限位开关故障，则需要修复或更换开关。
3.控制信号故障如果执行器无法接收或响应控制信号，首先需要检查控制信号线路是否正常连接，以及信号源是否正常输出。
可以通过测量控制信号电压或用示波器来验证控制信号是否正常。
如果发现控制信号故障，则需要修复或更换控制信号线路或信号源。
4.控制器故障如果执行器无法根据设定点进行准确控制，首先需要检查控制器参数设置是否正确。
可以通过查阅控制器操作说明书来确认参数设置是否准确。
如果发现控制器故障，则需要重新设置控制器参数或更换控制器。
总结：ROTORK电动执行器的基本设置包括电源接线、机械限位设置、控制信号设置和控制器设置。

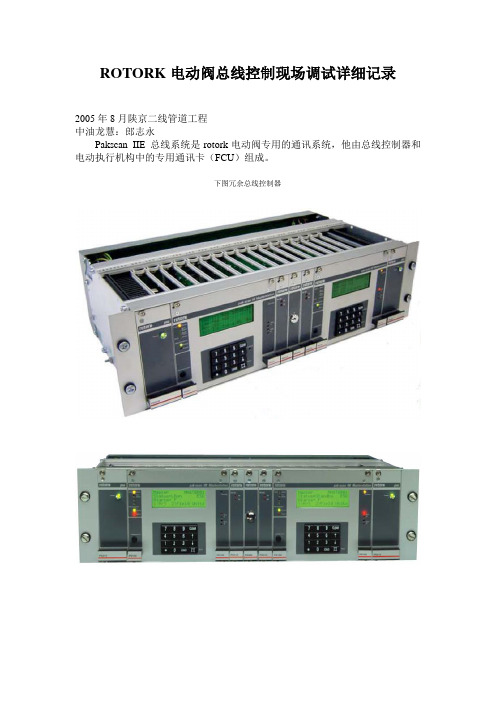

ROTORK电动阀总线控制现场调试详细记录2005年8月陕京二线管道工程
中油龙慧：郎志永
Pakscan IIE 总线系统是rotork电动阀专用的通讯系统，他由总线控制器和电动执行机构中的专用通讯卡（FCU）组成。
下图冗余总线控制器
下图普通总线控制器
阀门执行机构通讯卡（FCU）
环形通讯网络，最大通讯速率为2400（默认为1200），最大节点数为240个（默认为60个，如果增加则需要厂家重新下载总线控制器的程序。
）Loop 20mA 15V
网络示意图
详细接线图：A=26（阀头接线端子）；B=27；C=28；SCR=29
在控制器中只需要配置环路的波特率和FCU的数量。
（可以给FCU地址一个相应的标签名，即阀号。
）
总线控制器可以自动检测断点位置，回路情况，动作电动阀，每一台FCU 的状态检测等。
现场电动阀如果不用辅助触点则只需要配置波特率和站地址。
（注意，必须在和总线控制器断开连接的情况下才可以配置，可以不拆线给总线控制器断电，否则配置无效）
每一台通讯控制器提供两个modbus RTU半双工端口，1个232端口，1个485端口。
也可以选择modbus tcp端口代替这两个端口。
挂锁式手动/自动离合器，即使在电机运行时也可以确保安全操作。
(在电机正在运行时可以下压离合手柄，对其进行操作，不会损伤执行器）目前金电的执行器，由于使用年限久，经常会更换手柄弹簧和离合扣。
当电动时，涡轮和传动轴套如下图的位置。
操作开关均是采用磁近式开关，目的是为了提高防爆等级。
在操作过程中触点在密封性较高的壳内动作。
磁性脉冲系统，无需使用任何齿轮和开关就可以精确的测量和控制执行器的行程。
（一个活动部件的分解器把输出中心套筒的旋转转换成电信号，然后与存储在安全、永久的存储器中）计数器靠传动轴上的锥齿轮（上图）带动下图的锥齿轮，转动反馈轴，使多极的圆形磁钢转动进行计数。
电机轴与蜗杆是相互独立的，以便于快速更换。
（电机和蜗杆之间是用连接套连接）温度线圈内有温度传感器。
有时在更换离合手柄时，可由此先抽出蜗杆，然后拆除传动总成。
(恢复时顺序相反）图为Folomatic 远程控制器，我们常说的控制板。
用于阀位的模拟量控制。
1.5.1 控制板2.2初级设置时，对开阀方向进行设定。
进入C1按“+”、“—”键进行更改。
更改后按“回车”键确定修改。
开关阀门的方式分别在C3和C2设定里。
用于位置关断和力矩关断两种模式（如图） 我厂所用的设备绝大部分用限位开关。
将阀门运转转至全关，可向开阀方向旋转手轮最多一圈。
按 “回车”键。
两个黑色线条闪烁，全关指示灯点亮，说明关阀限位已被设定。
检查关阀限位，可将手轮向打开方向旋转一圈，此时黄色指示灯应点亮，关阀指示灯应熄灭。
将手轮向关阀方向旋转一圈，此时关阀指示灯应点亮，黄色指示灯应熄灭。
将阀门运转至全开位置，可向关阀方向旋转手轮最多一圈。
按 “回车”键。
两个黑色线条闪烁，全开指示灯点亮，说明开阀限位已被设定。
按“右”键。
此时应出现全开符号1、先将执行器切为就地操作模式。
2、按键进入画面，再长按键。
3、当出现两条粗横线时，按键。
4、当出现时，将执行器手动运行到全关位置，长按键横条闪烁。
ROTORKIQ3调试步骤调试ROTORKIQ3执行器可以按照以下步骤进行。
1.确保安全：在开始调试之前，首先确保你自身的安全，例如佩戴个人防护装备（安全鞋、安全帽、手套等）。
确保执行器周围没有危险物品，并将操作区域标记出来。
2.检查供电电源和电缆：确保供电电源的电压和频率与执行器的要求相匹配。
检查电缆连接是否牢固，并在需要时更换损坏的电缆。
3.连接控制信号：将控制器（PLC或远程终端单元）与执行器的控制信号接线端子相连。
确保线路连接正确并紧固。
4. 连接上位机：将工程师电脑或者调试终端连接到执行器的通讯接口（例如Modbus、Profibus、HART等）。
确认连接正常，并调整相关通讯参数。
5.参数配置：使用上位机软件或者调试终端软件以及执行器的操作界面，配置执行器的参数，例如控制方式（自动、手动、远程等）、控制信号范围、开度范围等。
6.执行器位置校准：在执行器安装在阀门或其他装置上之前，需要对其位置进行校准。
通过上位机软件或者操作界面选择执行器位置校准功能，并按照提示进行操作。
校准时，执行器会根据设定的开度值或者反馈信号自动调整位置，直至达到准确的位置。
7.设定预设开度：根据实际应用需求，通过上位机软件或者操作界面设定执行器的预设开度。
预设开度是指执行器在工作时所需达到的开度值，通常用于调整控制精度和防止过速或者过冲。
8.动作测试：对执行器进行动作测试，即手动发送控制信号，观察执行器的响应情况。
执行器应该根据控制信号快速、准确地调整到设定的位置。
9.自动控制测试：使用控制器的自动控制功能，通过发送控制信号模拟实际应用场景，观察执行器的响应情况。
确保执行器能够按照设定的开度值进行精确控制，并满足系统的要求。
10.故障诊断：在调试过程中，如果发现执行器无法正常工作或者存在问题，使用故障诊断功能进行故障排查。
根据上位机软件或者操作界面显示的故障信息，进行相应的处理和修复。
11.记录和报告：在执行器调试完成后，将所有的调试参数、测试结果以及故障排查记录保存并制作调试报告。
ROTORK电动执行机构参数设置及操作方法作者：杨潇波 2013年10月22日来源：浏览量：1181字号：T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器1 结构ROTORK IQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器完成对力矩、限位以及一级、二级设定的。
IQ的结构如图1所示。
图1 IQ的结构2 IQ执行器的操作方法手动操作压下手动/自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
如果需要，可用一个带铁钩的挂锁将离合器锁定在任何状态。
电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
当执行器与阀门连接可靠后，接通主电源，并将执行器选择在就地或停止位，使用所提供的红外线设定器进入执行器的设定程序，即可对行程末端的限位方式、力矩值和限位以及其它所有控制和指示功能进行设定。
ROTORK执行器-AWT型设备简述ROTORK 执行器的马达具有较大的启动力矩，确保阀门在全关时能够及时打开，除非力矩超出范围或电压太低。
三相交流马达的参数等级为；380V。
热敏开关：为了保护马达，马达绕组中埋入三个热敏开关，开关接点接入马达控制回路，防止电动机升到很高的温度从而保护电动机。
马达温度高于140℃时，热敏开关动作，开关接点断开，电动机跳闸，当温度下降至120℃以后，热敏开关重新闭合，再次启动电动机。
限位开关、力矩开关和可选的位置反馈装置是控制单元的组成部分，阀门的开关位置测量是两个独立的系统，接入控制单元，限位开关：阀门的行程靠电子开关进行控制，两个可调的、往复的机械计数齿轮装置，带动限位开关，当阀门行进到极限位置时，断开电机控制回路。
力矩开关：力矩开关工作在蜗轮部分，力矩开关动作的数值能很容易地在拔盘上设定。
力矩开关作为一个过负荷保护，作用于阀门的整个行程，机械表盘位置指示器：阀门位置指示器是一个可调节的圆盘，带有”OPEN”和”CLOSE”字样，圆盘可以通过一个开关盖上的圆形玻璃观察在手动方式下，限位开关设定和紧急操作是可行的，当执行器在手动方式时，可以进行手动操作，马达驱动被隔离。
当马达启动时，手动操作自动被解除，电动操作期间，手轮是不转动的。
当执行器有特殊的操作要求时，紧急操作是可行的。
调试步骤：1．手动操作阀门至中间位置检查三相电源的转动方向与电动执行器标注的方向是否一致，如果方向是错误的，切断电源，更换U1 和W1 上的两根电源线。
2．手动进行信息传动，分别校对开行程、关行程、开力矩、关力矩，如果与热力配电柜及DCS处显示状态不一至，检查并且改正控制回路3．设定限位开关操作执行器直到阀门到达全关位置，考虑阀门过度转动的可能，关位要留有一定的余度，调节关方向固定螺母，使关限位开关刚好压上即关限位开关动作。
操作执行器直到阀门全开，转回一圈或多于一圈，留有阀门过开的余度，调节开方向固定螺母，使开限位开关刚好压上即开限位开关动作。
一、Rotork（罗托克）1．作调节型执行机构（IQM型）：4~41短接5~39短接26+、27-模拟信号指令22+、23-阀位反馈信号2．作开关型电动阀门（IQ型）4~36短接5~34短接（有停止指令中间停不短接）指令：开：35、5关：33、5反馈：开：8、9关：6、7模拟量电流反馈：22+、23—远方允许操作：42、43（常闭）3、引进型ROTORK –A一体化阀门(带控制台)电源1 2 3 接380VAC开指令：35(A12) 、36(A13)关指令：35 、37(A23)停指令：35、38关反馈：6和7为开反馈：1 5和16为远方允许：40和42为其中：41和35短接二、Autork（奥托克）1、作调节型执行机构（IKM型）：4~36短接5~39短接模拟信号指令：26+、27—：阀位反馈信号：22+、23—2、作开关型电动阀门（IK型）4~36短接5~34短接（有停止指令中间停不短接）指令：开：35、5关：33、5停：34、5反馈：开：8、9关：6、7模拟量电流反馈：22+、23—远方允许操作：42、43（常闭）三、Auma1、作调节型电动阀门指令：2+、3—反馈：24+、23—2、作开关型电动阀门指令：开：3、11关：2、11、停：11 4反馈：开：39、40关：35、36四、扬州西门子一体化电动门1、MK系列（1）、作调节型电动阀门模拟量指令：15+、16-模拟量反馈：13+、14-（2）、作开关型电动阀门指令：开：18、21关：19、21反馈：开：3、4关：1、2模拟量反馈：13+、14—；（3）、电源AC380V:22(A)、23(B)、24(C);AC220V:23(L)、24(N)2. LK系列（国产技术）作开关型电动阀门短接：19、20指令：开：3、4；关：2、4停：1、4反馈：开：17、18；关：5、6模拟量反馈：8+、7—电源故障：9 21自保持：X11需点动则将此插头拔掉五、SIPOS 执行机构1、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子指令：开：3、1；关：2、1紧急关：9、10停：4、1反馈：开：28、29；关：32、33模拟量反馈：7+、8—2、PROFITRON 专业型：带继电器板的圆形插头式连接（调节门）模拟电流指令：11+、12-模拟量反馈：7+、8—3、ECOTRON经济型；带继电器板的直接连接（电动门）；分X3：1、X3：2、X1、X2四个端子排短接：18、19端子（X3：2端子排）指令：开：5、3；（X3：1端子排）关：4、3停：6、3反馈：开反馈接1、2；（X2端子排）关反馈接5、6远方允许操作：13、14电源接X1端子排L1、L2、L32、PROFITRON 专业型：带继电器板的直接连接（调节门）；分X3：1、X3：2、X1、X2四个端子排短接：18、15端子（X3：2端子排）紧急停：7（X3：1端子排）、20（X3：2端子排）模拟量指令：14+、15-（X3：2端子排）模拟量反馈：1+、2-（X3：1端子排）开反馈：1、2（X2端子排）关反馈：5、6 （X2端子排）远方允许操作：17、18电源失电故障：17、18（常闭）六．SCHIEBEL（点动控制接线）短接：2~3端子（提供电源）指令：开：1、 4关：1 、 3电流反馈：23（+）24（—）七、ABB1、ABB调门指令：34（+）33（—）反馈：35（—）36（+）短接：21~15 /22~16 （用于提供远控电源）21+~22—（内部提供的24V电源）2、ABB电动门指令：开11 12关13 14反馈：开7 8关9 103、ABB气动门指令：11 12（用于向控制部分供电）反馈：31 32（需DCS提供24电源）八、马来西亚产ROTORK（非一体化）电源：1 2 3关行程开关（常开）：8 9开行程开关（常开）：17 18电流位反：32—23+九、QP10POO—02（ROTORK）指令：关33 34 开34 35反馈：开15 16 关6 7十、1614X90—04（ROTORK）调门指令：22+ 13—反馈：32+ 23—十一、1410—50 ROTOCK（上海国产）调门指令：22+ 13—反馈：32+ 23—电动门点动指令：开39 37 关39 38反馈：开15 16 关8 9如需要自保持则短接：36~39电源失电故障：41 42十二．湖南力升信息设备有限公司短接：1~2 1~5电源：L1 L2 L3指令：开2 3 关：2 4反馈：开6 8 关：7 8力矩开关：开11 9 关11 10十三ABB电泵勺管调门指令：26+ 27—反馈：30+ 31—电源：14+ 15—十四江苏白云电力机器厂产电动门电源：11 12 13（A排）指令：3+ 4—反馈：5+ 6—远近控切换：7 8（7 8短接远控）（B排）反馈：开1 2 关 3 4十五PS 接线反馈：7+ 8—指令：3+ 4—十六1、重庆川仪电动门电源；L1 L2 L3 PE接地24V内部电源21+ 22—指令：关21 13 开21 11反馈：关9 10 开7 8短接：22 ~ 12 24~14（是否可以不短接）2、重庆川仪调门短接：21~15 22~16指令：34+ 33—位反：36+ 35—十七常州兰陵一体化阀门接线指令：开6 8 关6 7 停6 9反馈：开5 6 关9 10短接4 1用于远近控1+ 2—用于提供控制板电源24V十八、电泵勺管接线电源（110V）：1 2紧急指令：开6 7 关6 8电流指令：9+ 10—反馈：11+ 12—十九瑞基1、RA系列电动门指令：关5 33开5 35反馈：关6 7开10 11故障42，43远方19、20短接：5——34（用于自保持）；4——36★瑞基RA系列电动门三代与二代区别：故障2,212、RQ系列调门反馈：22+ 23—指令：26+ 27—短接：4—41；5—393、小瑞基电动门指令：开7+关8+短接6—24—VO-,VC-,反馈：关17,18，开19,20故障21,22二十.AUMA电动门接线（非一体化）关行程开关：9 10（常闭）11 12（常开）关力矩开关：1 2 （常闭）开行程开关：13 14（常闭）15 16（常开）开力矩开关：5 6 （常闭）二十一DREHMO(EMG)1.matic c型DREHMO（开关量）指令：开3+ ；关4+ ；公共端20-(vo-,vc-)反馈：开9+ ；关7+ ；故障：11远方允许：12公共端5-（zc-，zo-，zf-）短连：1—21电源：4、5、62. DREHMO调节门指令：22+；24-反馈：23+；24-短接：1—21；2—20电源：1、2、33. DREHMO带液晶屏调节门指令：25+；26-反馈：23+；24-短接：16—21,；17—20电源：2、4、6二十二、法国BERNARD阀门L1 L2 L3 接38033（A12）和36(A13)33和35 (A23)50和51开反馈52和53 关反馈54和55远方允许二十三、上仪电动门接线远方42-44指令：公用芯34，关33，开354-36短接5-34短接开反馈：8-9，关反馈：6-7。
