目录
1 作业任务 (1)
2 编写依据 (1)
3 作业准备和条件 (1)
4 作业方法及安全质量控制措施 (3)
5 作业质量标准及检验要求 (9)
6 技术资料要求 (10)
7 危险源环境因素辨识及防范措施文明施工标准 (11)
8 有关记录及分析 (13)
9 附录 (13)
1作业任务
1.1工程概况
平乡凯盈生物质电厂1×30MW机组工程执行机构与电动门可分为可调和不可调两种，执行机构与电动门均采用一体化电动头，有DCS模拟量与开关量控制，配电柜布置在电子间。
1.2作业项目范围
本作业指导书适用于平乡凯盈生物质能热电厂1×30MW机组工程本工程热控电动执行机构（电动门）安装及调试
1.3工程量
1.4工期要求
列出本次作业项目主要控制节点完成时间，或作业任务相对工期。也可附P3进度计划。
2编写依据
a)国家、行业有关规范，施工组织总设计、施工组织专业设计；
b)火电施工质量检验及评定标准；
c)工程建设标准强制性条文（电力工程部分）；
d)工程建设标准强制性条文（房屋建筑部分）；
e)DL5009.1-2014电力建设安全工作规程（第1部分：火力发电厂）；
f)设计图纸（包括设计修改通知单、有效的工程联系单）；
g)制造厂提供的安装、调试技术文件；
h)会议纪要。
3作业准备和条件
3.1技术准备
3.1.1技术人员与建设单位.设计单位已确定执行的安装位置并制定好施工方案和措施。
3.2.2施工前技术员要对施工人员进行详细的技术安全交底，并做好交底记录。
3.2.3检查执行机构的型号.规格.数量是否符合图纸要求。
3.2.4检查施工用具要完好.齐全。
3.2作业人员
3.2.1作业人员配置
3.2.2人员分工
✧电仪科管理人员定编2人，其中专工一名，技术员一名。专工对本项目管理全面负责，技术员在专
工的领导下分别负责本专业安全、生产和技术工作。
✧本工程执行层主要指施工班组以及材料、工具库等。施工班组设置两个班分别负责热控专业各施工
项目的施工。工具库为各施工班组在施工工具的领用上提供方便。
3.3材料、设备准备
3.4主要机具
3.5作业条件
3.5.1场地
无
3.5.2上道工序
➢图纸已会审，作业指导书已编制并审批。施工人员经过安全、技术、质量交底，了解图纸的设计意图及其安装工艺要求、质量标准，并已熟悉有关规程、规范。
➢上道工序施工完毕并且验收合格；设备清点，编号工作结束，各种机具已准备并性能良好。
➢施工现场要安装好安全可靠的临时脚手架，孔洞按安全要求做好覆盖。
3.5.3工作环境
➢主体设备及管道.平台的施工基本完毕。
➢周围不再进行大件设备搬运和有可能对执行机构造成损伤的其他各项安装工作。
3.5.4临时工作设施
高处作业时临时脚手架搭设牢固、工作范围拉设警戒绳。
3.5.5安全防护设施和用品
3.5.6其他要求
无
4作业方法及安全、质量控制措施
4.1作业主体方案
4.2作业步骤与方法
4.2.1步骤与方法
➢执行机构的领取和检查
1)检查领取执行机构的型号.规格应符合设计要求，标注安装位置，并做好记录。
2)执行机构外观应完整无损，机械动作应灵活可靠，无松动及卡涩现象。
3)检查执行机构的电气部分绝缘电阻值，应大于1兆欧。

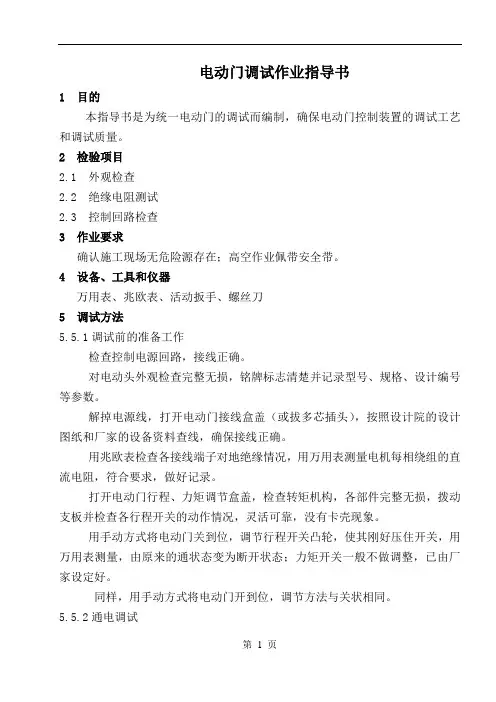

➢安装电动阀门
1)进行远方操作和选线操作系统的送电（气）操作试验。操作开关的操作方向应与阀门或挡扳的动
作一致，选线操作开关的编号应与阀门编号一致。
2)阀门指示表或指示灯的显示应与阀门位置相符。
3)阀门在全行程内应动作平稳、灵活、无跳动。行程时间应符合要求。
4)按照热力系统对阀门（挡板）行程的要求，调整行程开关，按照制造厂规定的转矩特性曲线，调
整力矩开关
5)热继电器、电流继电器等应按规定值进行整定并标记。并应在整定完后漆封。
6)热工保护装置应按系统进行分项和整套联动试验，动作应正确、可靠。
7)检查保护及信号系统的开关量仪表和电气设备的信号机构，其整定值应符合设计或运行要求，动
作必须正确可靠。
8)在系统的信号端输入模拟信号，检查音响、灯光及保护装置的动作和逻辑功能，应符合设计规定。
9)连锁系统应进行分项试验及整套联动试验，动作应正确可靠。
10)自动调节控制系统手动/自动切换试验，按设计要求达到无平衡、无扰动切换。扰动量应小于±1%
阀位量程。
✧电动及气动执行机构是对机组运行系统的压力、流量、液位、温度等参数进行调节控制的重要设备。
执行机构安装牢固、准确与否关系到机组稳定运行和安全效率，所以必须在安装调试过程中引起充分的重视。
1)检查执行机构外观是否完好，各部件是否完整，各标志是否清晰。
2)通电试验，检查执行机构马达和齿轮的运转是否正常。检查后的执行机构妥善保管，防止受潮损
坏。
3)执行器一般安装在被调节机构的附近，不妨碍检修和通行，并便于操作和维护。执行机构与调节
机构间通过连杆相连。（见附图8-4）
4)当调节机构随设备产生热态位移时，执行器的安装要保证其和调节机构的相对位置不变。
➢执行机构底座制作及固定
1)底座采用12#镀锌槽钢，槽钢的长度根据现场实际长度来确定，槽钢上面的螺栓孔直径为φ14 ，
固定螺栓为M12X50。底座槽钢应牢固焊在风管本体上，槽钢与风管联接处满焊。为增加底座的强度，必要时增加三角形支撑。执行机构应水平安装在支架上，用螺栓固定牢固。（见附图8-1，8-2，8-3）。
2)底座固定可根据现场不同情况，采用焊接、对穿螺栓、预埋等方式进行。
✧执行机构的安装与保养
1)执行机构必须安装牢固，操作时无晃动，不受汽水浸蚀和雨淋，调节机构从全关到全开，与执行
机构的全行程相应。
2)对室外部分的执行机构，装设防雨罩，防止日晒雨淋，延长使用寿命。
3)执行机构连杆的配制均采用预制加工件连接，现场组合后使用计算机演算动作区域行程，确保调
