使用手册——3DPiping网络版数据库管理北京中科辅龙计算机技术有限公司2006年5月.................目录第1章概述 (863)1．软件的背景和目的 (863)2．软件主要的内容流程 (864)3．运行的环境 (865)4．本手册的内容和章节安排 (865)第2章权限管理 (867)1．环境配置 (867)2．密码修改 (878)3．用户管理 (879)4．角色管理 (882)第3章项目管理 (893)1．新建项目 (894)2．项目的设置 (897)3．项目管理的主要功能 (900)4．项目备份和迁移 (917)第4章管路等级管理 (925)1．添加等级 (925)2．删除等级 (926)3．生成管路等级的过程 (927)4．等级驱动使用的关键字 (932)5．生成的等级结果文件 (933)6．建立夹套管等级的过程 (935)第5章管路等级描述管理 (939)1．等级描述的分类 (939)2．等级描述的管理界面 (940)3．管子管件等级描述 (941)4．阀门等级描述 (960)5．垫片等级描述 (967)6．特殊件等级描述 (970)7．螺栓螺母描述 (973)8．生成等级库 (978)9．等级描述的编辑 (980)第6章管路等级库管理 (982)1．添加等级库元件 (983)2．修改等级库元件 (989)3．删除等级库的元件 (990)4．剔除重复 (990)5．查询等级库中元件 (990)6．等级分支表的管理 (993)第7章管线号参数和管线施工参数定义 (998)1．管线号的表示 (998)2．管线号参数库和管线施工参数库的管理 (999)第8章项目油漆和保温隔热 (1001)1．油漆库的定义 (1001)2．保温隔热的定义 (1005)第9章标准库管理 (1011)1．标准的管理 (1011)2．标准库的维护 (1015)3．辅助功能 (1028)第10章系统库管理 (1032)1．端面匹配表 (1032)2．尺寸对照表 (1034)3．压力对照表 (1035)4．语言对照表 (1036)5．代码对照表 (1036)6．P参数对照表 (1038)7．隔热库 (1039)8．油漆库 (1039)9．分支表 (1040)第11章电伴热库的定义 (1041)1．伴热元件型号库和伴热参数库 (1041)2．电热带材料库 (1043)3．元件散热系数库 (1043)4．电伴热材料的统计规则 (1044)第1章概述1．软件的背景和目的PDSOFT是建立在AutoCAD平台基础上的具有自主版权的三维工厂设计计算机辅助设计软件的注册名称。
使用手册—— SPFMS管段预制安装管理系统北京中科辅龙计算机技术有限公司2005年12月目录第1章引言 (1)第2章章节安排说明 (2)第3章系统安装 (3)1．运行环境 (19)2．PDSOFT SERVER的安装 (29)3．PDSOFT管段预制安装管理系统的安装 (31)4．加密狗的安装 (41)第4章系统使用说明 (19)1．系统管理 (19)2．基础数据 (29)3．项目管理 (31)4．管线管理 (41)5．管段管理 (45)6．焊缝管理 (62)7．质检探伤 (80)8．器材需求 (114)9．库存管理 (121)10．图纸管理 (158)11．档案管理 (171)第5章材料编码 (181)1．编码的构成 (181)2．直径、壁厚、等级和材料代号 (183)3．管子 (185)4．弯头 (186)5．三通 (186)6．大小头 (187)7．管帽封头 (187)8．管箍 (188)9．加强管嘴 (188)10．加强接头 (188)11．螺纹短接 (189)12．活接头 (189)13．丝绪 (189)14．仪表管嘴 (189)15．法兰 (190)16．法兰盖 (191)17．盲板 (191)18．非金属和半金属垫片 (192)19．金属垫片 (193)20．阀门 (193)21．螺栓 (199)第1章引言在管道预制过程中，由于缺少科学管理，经常发生工人多领料、多报工作量，而领导对某段时间的工作量情况、项目完成情况不清楚以及对现在缺料的管段、所缺材料也很模糊的情况，从而对资源的调度、计划和管理造成很大影响。
鉴于这种状况，许许多多的管道施工企业迫切需要一种更好的方案来改变这种局面，计算机的出现为企业管理提供了行之有效的管理手段。
PDSOFT SPFMS管段预制安装管理系统吸取了优秀企业的管段预制安装管理经验，同时也充分利用了计算机技术对管道预制的整个过程进行管理和追踪，实现了管线管理、管段管理、焊缝管理、材料管理、图纸管理、计划管理、追溯管理的的无纸化办公。
——3DPiping 材料表北京中科辅龙计算机技术有限公司2004年1月目录第1章制定BOM表统计格式 (195)1．加载材料表软件 (195)2．样表 (195)3．表头表尾定义 (196)4．表域定义 (200)5．填写顺序 (212)6．类内顺序 (215)7．插入图形 (220)8．图形编辑 (220)第2章材料统计 (221)1．统计定义 (221)2． BOM综合材料表生成 (223)3． BOM材料表浏览 (223)4．返回模型 (224)附录1：元件分类 (225)附录2：关键词定义 (229)23PDSOFT 使用手册《3DPiping 材料表》 第1章 制定BOM 表统计格式195 第1章 制定BOM 表统计格式BOM 是Bill of Material 的缩写，代表材料表的意思。
此部分内容主要介绍如何制作一张新的材料表格式供统计材料用；如何使用已经制作的材料表格式进行材料统计。
1．加载材料表软件鼠标拾取初始化选项，完成材料表软件加载，进入材料表格式制作状态。
图 1-12．样表图 1-21) 新建样表：鼠标拾取新建样表选项，进入新建样表过程。
(1) 首先设计好材料统计所需要的材料表格式，最好先画在一张纸上，准确标明各项尺寸值。
(2) 切换到AUTOCAD 画图环境：第1章制定BOM表统计格式PDSOFT使用手册《3DPiping 材料表》196鼠标拾取AUTOCAD选项，进入AUTOCAD画图环境。
图1-3使用AUTOCAD画图命令，绘制一张材料表图形文件（.dwg），此材料表文件是一张没有定义的材料表空文件。
2) 打开样表：鼠标拾取打开样表选项，打开一张材料表样表（.dwg），可以对打开的样表进行修改。
3) 存储样表：鼠标拾取存储样表选项，将一张新建样表或修改后的样表存储到当前材料表的文件名中。
4) 另存样表：鼠标拾取另存样表选项，将一张新建样表或修改后的样表另外存储到一个指定的文件名中。

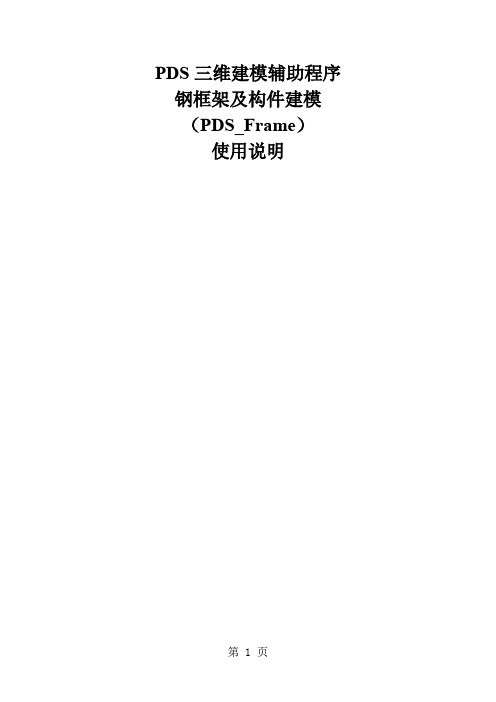

PDS三维建模辅助程序钢框架及构件建模（PDS_Frame）使用说明目录一、功能二、使用说明三、软件的安装和运行四、程序及数据文件格式1、规则框架HQpds_fb.pml HQpds_fc.pml Frame.exe2、十字撑和八字撑HQ brace_la.pml, Brace.exeHQ brace_lb.pml3、钢牛腿HQ bracket.pml, Bracket.exe4、钢柱脚HQ bracket.pml, Bracket.exe5、电缆桥架HQ cable.pml forcable.exe6、吊架布置HQhang1.pml7、吊钩布置HQhang2.pml8、支架布置HQbrace_2.pml9、门式刚架HQportal_frame10、桁架HQtruss1、2、3、4_xx.pmlHQtruss1、2、3、4_yy.pml11、檩条布置HQpurlin.pml12、压型钢板墙面和屋面HQsheet.pml Sheet.exe13、门、窗布置HQswall_hole.pml, hQwindow.pmlwindiw.exePDS钢结构辅助建模程序使用说明一、功能PDS（FWP）用于建立钢结构框架模型时，具有快速、灵活的功能，但用于建立其它辅助结构，如桁架、门式刚架、钢柱脚…等三维模型时，显得繁琐、速度慢等缺点。
PDS钢结构辅助建模程序是一系列相互独立的建模软件，该软件使用参数法和人机交互的方法，快速的完成辅助结构的三维模型。
本软件系列主要用于完成各种钢结构、构件、节点、吊架、支架等三维建模。
二、使用说明:1、本软件用PML语言编写，须在FrameWork平台中使用。
2、每一种钢结构、构件…由一个独立的程序读取一个独立的数据文件而生成。
每个数据文件用固定的文件名。
数据文件存贮在指定的目录下。
3、4、x向朝北，z5、三、软件的安装和运行1、将程序拷贝到某一目录下。
2、将数据文件样板拷贝到指定目录下，并重新填写数据，存为.txt格式。
.目录1基本概念 (4)2创建简单的支架 (4)2.1MDS数据库层次结构 (4)2.2创建简单的支吊架 (6)2.2.1MDS对设计模型的设计要求 (6)2.2.2创建MDS的基本步骤 (6)2.2.3创建MDS所需的存储数据层次 (7)3创建MDS的练习 (17)4支架的修改 (29)5支吊架自动出图 (31)1基本概念MDS是Multi-Discipline Supports的缩写，即多专业协同支吊架系统。
它是一套整合在PDMS系统的创建管道、电缆、通风系统所需的标准支吊架程序。
标准的MDS是利用钢结构和支吊架模板来创建的，即不同的支吊架形式调用不同的支吊架模板。
系统默认的设置为英国的钢结构和支吊架模板，根据需要客户可以自己创建符合本国、本行业或自主要求的钢结构和支吊架模板。
你也可以利用PDMS 自身的模板进行修改，以满足客户自身的需求。
2创建简单的支架2.1MDS数据库层次结构MDS的主要管理层元素是REST（Restraint），REST 的名称就是支吊架的名称。
下图就是支吊架数据库层次结构：SCTNSCTNSBFR/P-ABC123-0001.SBFRFRMW/P-ABC123-0001.FRMWSupref STRU/HSDEMO/SUPPORT.ZONEHANGREST/P-ABC123-0001StlrefZONE/HSDEMO/SUPPORT.ZONEREST 在ZONE 之下，支吊架HANG 在REST 之下，在REST 之下可以包含许多Hangers 。
每个支吊架装配件有一个相关联的Framework ，其下至少有一个Subframework 。
每个支吊架通常连接到管子到钢结构或土建上，并ATTA ON PIPEFITT ON SCTN在根部的物体上生成一个FITT，在管子上生成一个ATTA。
2.2创建简单的支吊架2.2.1MDS对设计模型的设计要求1、电仪托架——设定托架属性2、通风空调——设定通风空调属性3、管道区域——设定管道区域属性2.2.2创建MDS的基本步骤1、设置MDS的存储位置2、从菜单或按钮中选择需要的支吊架形式3、给定支架名称（自定义或系统默认）4、创建管路上的“ATTA”元件（支吊架的初始位置），选择管路上的附件类型（管鞋、U-BOLT或其它类型）5、调整支吊架（管路上的“ATTA”元件）的位置6、选择其它需要支撑的管路、电仪托架和通风空调7、从可用列表中选择型钢的类型（可以自定义）8、使用需要的方式创建支吊架9、使用多种方法对支吊架进行修改10、如果需要，选择支吊架衬垫（填补高差造成的缝隙）11、定义结构连接点方式12、检查支吊架完整性、准确性，生成支吊架2.2.3创建MDS所需的存储数据层次1、设置其“ZONE”数据层次的“PURPOSE”属性为“SUPP”2、进入MDS设计系统（第一次进入MDS模块需要选择MDS的存储位置）3、MDS系统图表简介（工具栏图标）4、调整支吊架创建窗体5、给定支架编号——支架编号可以采用两种方式a、直接给定用户自定义编号：在“NAME”后直接填写b、使用MDS的自动命名方式6、重新选择MDS的存储位置7、给定支吊架编号，选择需要的支吊架形式8、点击“OK”后，弹出支吊架结构定义窗体9、定义支吊架位置：MDS的位置由管路上创建的“ATTA”元件的位置决定10、选择U-BOLT的形式11、调整支吊架的位置——缺省条件下，在管子上的支吊架位置在其前一元件的离开点或BRAN的开始点，根据需要重新定义其位置12、选择支吊架结构模版——选择结构元件的类型及连接方式13、创建支吊架结构14、查询支吊架结构尺寸15、修改支吊架结构尺寸16、修改U-BOLT的位置17、生成支吊架18、生成的支吊架及数据层次如下图3创建MDS的练习本部分容以练习为主，进一步说明MDS的应用，以下面的支架为例，说明MDS的创建。

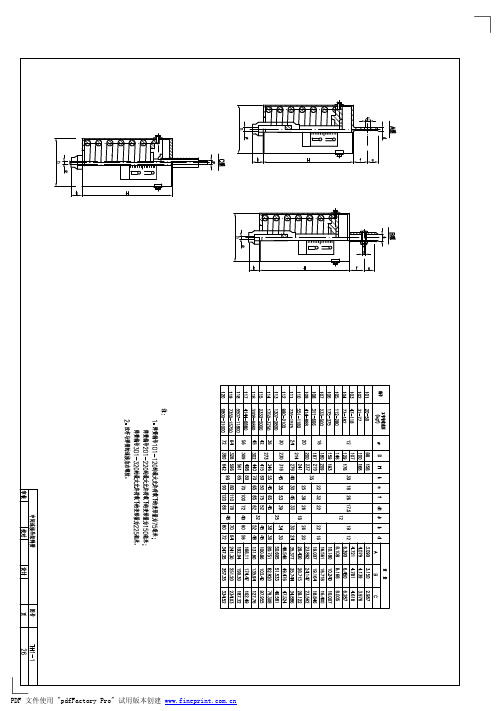

PDSOFT使用手册《第一部分3DPiping设备安装》——3DPiping设备安装北京中科辅龙计算机技术有限公司2004年1月PDSOFT 使用手册《3D Piping 设备安装》第1章安装设备1 第1章安装设备在开始进行配管之前，首先将连接管道的设备安装上去。
1．安装非定型设备1) 选择非定型设备类型：鼠标拾取“插入设备…”选项，进入选择设备类别对话框。
图1-1图 1-2例如，鼠标拾取“换热器”设备类别，鼠标点拾OK 按钮，进入换热器设备选择对话框。
第1章安装设备 PDSOFT 使用手册《3D Piping 设备安装》2图 1-32) 选择设备：例如，在当前设备类别内，鼠标拾取“浮头式换热器1”图标，鼠标点拾OK 按钮，选择了浮头式换热器1类换热器，屏幕显示该类设备参数定义对话框，进行设备工程参数和几何参数定义。
图 1-43) 定义设备工程参数：鼠标点拾工程参数按钮，进入设备工程参数定义对话框，例如，PDSOFT 使用手册《3D Piping 设备安装》第1章安装设备3 在设备名称域内键入浮头式换热器，在设备位号域内键入此台设备在设布置图中的设备位号H101，其它的域内内容暂时不考虑；图 1-54) 定义设备图层：(1) 用统一的设备图层：在“设备图层名称”区域内，鼠标点拾“使用统一图层”，使其处于被选择状态?。
这样，所有设备模型图形都被存放在“EQUIP_MODEL ”层上，所有设备智能线都被存放在“EQUIP_SMRTLN ”层上。
(2) 按设备位号分层：在“设备图层名称”区域内，鼠标点拾“按设备位号分层”，使其处于被选择状态?。
这样，每台设备模型被存放在“EQUIP_”+设备位号+“MODEL ”层上，每台设备智能线被存放在“EQUIP_”+设备位号+“SMRTLN ”层上。
例如，设备H101的模型图层名为“EQUIP_H101_MODEL ”,智能线图层名为第1章安装设备PDSOFT使用手册《3D Piping 设备安装》4“EQUIP_H101_SMRTLN”。
PDSOFT 使用教程《管道预制设计系统－材料表模板定制及使用》 目录1目 录.第1章 表格模板文件定制概要 (401)1. 启动模板定制 (401)2. 创建表格模板文件 (401)3. 表格与表格模板的转换 (402)4. 绘制表格模板 (403)5. 表格模板编辑 (404)第2章 ISO 图表格模板文件制作 (419)1. ISO 图表格模板的创建 (419)2. ISO 图材料表格模板创建与定制 (419)3. ISO 图仪表泡表格模板创建与定制 (421)第3章 平剖图表格模板文件制作 (423)1. 平剖图表格模板文件的创建 (423)2. 平剖图管线表格模板创建与定制 (423)3. 平剖图管口表格模板创建与定制 (424)4. 平剖图设备表格模板创建与定制 (426)5. 平剖图构筑物表格模板创建与定制 (427)第4章 支吊架表格模板文件制作 (429)1. 支吊架表格模板的创建与定制 (429)第5章 复杂表格模板文件制作 (432)1. 填充条件 (432)2. 在表格中新添一行 (432)3. 四则运算 (436)第6章 Excel 材料表表格模板文件制作 (439)1. 初识Excel 材料表功能 (439)2. 材料表Excel 模板文件制作 (440)3. 注意事项 (441)4. Excel 材料表文件生成 (441)5. 多段Excel 表格模板文件制作 (443)6. 首页和次页格式不同的Excel 模板文件制作 (444)第7章 材料表表格模板制作技巧 (447)1. 创建新的材料表模板文件 (447)2. 带图块的材料表模板制作 (448)3. 多表共页的材料表模板制作 (449)第8章 材料表表格模板定制与使用实例 (452)1. 综合材料表表格模板文件的定制与使用实例 (452)2. 管段表表格模板的定制和使用实例.............................460 附录A ：系统的内部函数和关键字.......................................465 附录B ：主要类型的关键字 (472)PDSOFT 使用教程《管道预制设计系统－材料表模板定制及使用》 第1章 表格模板文件定制概要401第1章 表格模板文件定制概要这一部分主要讲解的是如何定制一个满足用户要求的表格模板文件。
