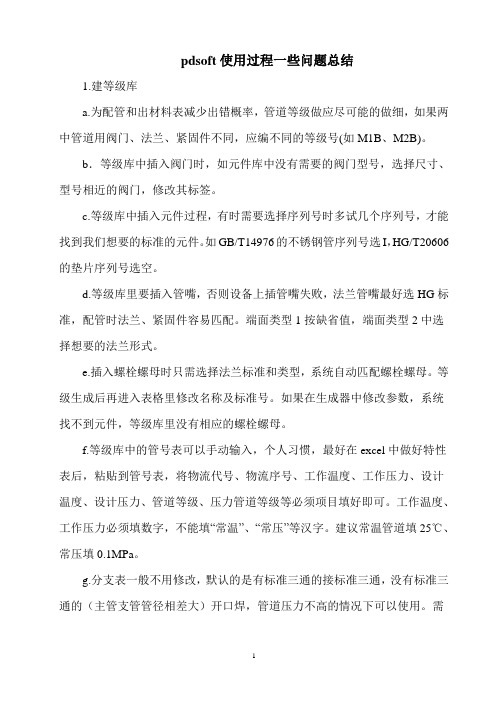

pdsoft使用过程一些问题总结1.建等级库a.为配管和出材料表减少出错概率，管道等级做应尽可能的做细，如果两中管道用阀门、法兰、紧固件不同，应编不同的等级号(如M1B、M2B)。
b．等级库中插入阀门时，如元件库中没有需要的阀门型号，选择尺寸、型号相近的阀门，修改其标签。
c.等级库中插入元件过程，有时需要选择序列号时多试几个序列号，才能找到我们想要的标准的元件。
如GB/T14976的不锈钢管序列号选I，HG/T20606的垫片序列号选空。
d.等级库里要插入管嘴，否则设备上插管嘴失败，法兰管嘴最好选HG标准，配管时法兰、紧固件容易匹配。
端面类型1按缺省值，端面类型2中选择想要的法兰形式。
e.插入螺栓螺母时只需选择法兰标准和类型，系统自动匹配螺栓螺母。
等级生成后再进入表格里修改名称及标准号。
如果在生成器中修改参数，系统找不到元件，等级库里没有相应的螺栓螺母。
f.等级库中的管号表可以手动输入，个人习惯，最好在excel中做好特性表后，粘贴到管号表，将物流代号、物流序号、工作温度、工作压力、设计温度、设计压力、管道等级、压力管道等级等必须项目填好即可。
工作温度、工作压力必须填数字，不能填“常温”、“常压”等汉字。
建议常温管道填25℃、常压填0.1MPa。
g.分支表一般不用修改，默认的是有标准三通的接标准三通，没有标准三通的（主管支管管径相差大）开口焊，管道压力不高的情况下可以使用。
需注意GC1管道，支管必须用标准三通或整体补强支管元件，将支管表中对应位置填上B，并在等级库中插入管箍或支管台。
2.管道建模a.配管时尽量捕捉元件的节点，否则设计检查中可能有管道连接问题。
b.如果配管时发现等级库需要调整，改完等级库后，点击保存，将模型重构、执行工程数据同步，看模型中元件是否有错。
c.模型完成后执行设计检查，将错误信息导出，然后退出设计检查对模型进行修改，不退出设计检查修改模型，有可能再检查错误仍然存在。
d.仪表泡插入、出图都比较麻烦，可以在模型中不插仪表泡，出图后在平面图中手动标注仪表泡。
