如有帮助，欢迎下载支持使用手册—— SPFMS管段预制安装管理系统北京中科辅龙计算机技术有限公司2005年12月目录第1章引言 (1)第2章章节安排说明 (2)第3章系统安装 (3)1．运行环境 (19)2．PDSOFT SERVER的安装 (29)3．PDSOFT管段预制安装管理系统的安装 (31)4．加密狗的安装 (41)第4章系统使用说明 (19)1．系统管理 (19)2．基础数据 (29)3．项目管理 (31)4．管线管理 (41)5．管段管理 (45)6．焊缝管理 (62)7．质检探伤 (80)8．器材需求 (114)9．库存管理 (121)10．图纸管理 (158)11．档案管理 (171)第5章材料编码 (181)1．编码的构成 (181)2．直径、壁厚、等级和材料代号 (183)3．管子 (185)4．弯头 (186)5．三通 (186)6．大小头 (187)7．管帽封头 (187)8．管箍 (188)9．加强管嘴 (188)10．加强接头 (188)11．螺纹短接 (189)12．活接头 (189)13．丝绪 (189)14．仪表管嘴 (189)15．法兰 (190)16．法兰盖 (191)17．盲板 (191)18．非金属和半金属垫片 (192)19．金属垫片 (193)20．阀门 (193)21．螺栓 (199)第1章引言在管道预制过程中，由于缺少科学管理，经常发生工人多领料、多报工作量，而领导对某段时间的工作量情况、项目完成情况不清楚以及对现在缺料的管段、所缺材料也很模糊的情况，从而对资源的调度、计划和管理造成很大影响。

鉴于这种状况，许许多多的管道施工企业迫切需要一种更好的方案来改变这种局面，计算机的出现为企业管理提供了行之有效的管理手段。

PDSOFT SPFMS管段预制安装管理系统吸取了优秀企业的管段预制安装管理经验，同时也充分利用了计算机技术对管道预制的整个过程进行管理和追踪，实现了管线管理、管段管理、焊缝管理、材料管理、图纸管理、计划管理、追溯管理的的无纸化办公。

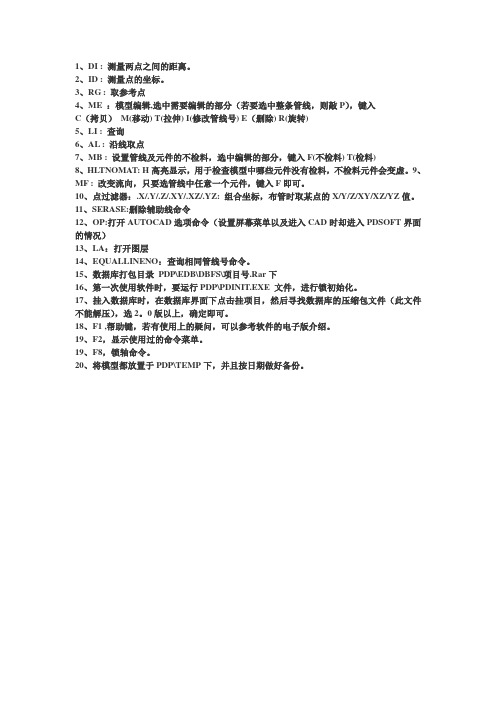

1、DI : 测量两点之间的距离。

2、ID : 测量点的坐标。

3、RG : 取参考点
4、ME ：模型编辑,选中需要编辑的部分（若要选中整条管线，则敲P），键入
C（拷贝）M(移动) T(拉伸) I(修改管线号) E（删除) R(旋转)
5、LI : 查询
6、AL : 沿线取点
7、MB : 设置管线及元件的不检料，选中编辑的部分，键入F(不检料) T(检料)
8、HLTNOMAT: H高亮显示，用于检查模型中哪些元件没有检料，不检料元件会变虚。

9、MF : 改变流向，只要选管线中任意一个元件，键入F即可。

10、点过滤器：.X/.Y/.Z/.XY/.XZ/.YZ: 组合坐标，布管时取某点的X/Y/Z/XY/XZ/YZ值。

11、SERASE:删除辅助线命令
12、OP:打开AUTOCAD选项命令（设置屏幕菜单以及进入CAD时却进入PDSOFT界面的情况）
13、LA：打开图层
14、EQUALLINENO：查询相同管线号命令。

15、数据库打包目录PDP\EDB\DBFS\项目号.Rar下
16、第一次使用软件时，要运行PDP\PDINIT.EXE 文件，进行锁初始化。

17、挂入数据库时，在数据库界面下点击挂项目，然后寻找数据库的压缩包文件（此文件不能解压），选2。

0版以上，确定即可。

18、F1 ,帮助键，若有使用上的疑问，可以参考软件的电子版介绍。

19、F2，显示使用过的命令菜单。

19、F8，锁轴命令。

20、将模型都放置于PDP\TEMP下，并且按日期做好备份。

pdsoft使用过程一些问题总结1.建等级库a.为配管和出材料表减少出错概率，管道等级做应尽可能的做细，如果两中管道用阀门、法兰、紧固件不同，应编不同的等级号(如M1B、M2B)。

b．等级库中插入阀门时，如元件库中没有需要的阀门型号，选择尺寸、型号相近的阀门，修改其标签。

c.等级库中插入元件过程，有时需要选择序列号时多试几个序列号，才能找到我们想要的标准的元件。

如GB/T14976的不锈钢管序列号选I，HG/T20606的垫片序列号选空。

d.等级库里要插入管嘴，否则设备上插管嘴失败，法兰管嘴最好选HG标准，配管时法兰、紧固件容易匹配。

端面类型1按缺省值，端面类型2中选择想要的法兰形式。

e.插入螺栓螺母时只需选择法兰标准和类型，系统自动匹配螺栓螺母。

等级生成后再进入表格里修改名称及标准号。

如果在生成器中修改参数，系统找不到元件，等级库里没有相应的螺栓螺母。

f.等级库中的管号表可以手动输入，个人习惯，最好在excel中做好特性表后，粘贴到管号表，将物流代号、物流序号、工作温度、工作压力、设计温度、设计压力、管道等级、压力管道等级等必须项目填好即可。

工作温度、工作压力必须填数字，不能填“常温”、“常压”等汉字。

建议常温管道填25℃、常压填0.1MPa。

g.分支表一般不用修改，默认的是有标准三通的接标准三通，没有标准三通的（主管支管管径相差大）开口焊，管道压力不高的情况下可以使用。

需注意GC1管道，支管必须用标准三通或整体补强支管元件，将支管表中对应位置填上B，并在等级库中插入管箍或支管台。

2.管道建模a.配管时尽量捕捉元件的节点，否则设计检查中可能有管道连接问题。

b.如果配管时发现等级库需要调整，改完等级库后，点击保存，将模型重构、执行工程数据同步，看模型中元件是否有错。

c.模型完成后执行设计检查，将错误信息导出，然后退出设计检查对模型进行修改，不退出设计检查修改模型，有可能再检查错误仍然存在。

d.仪表泡插入、出图都比较麻烦，可以在模型中不插仪表泡，出图后在平面图中手动标注仪表泡。

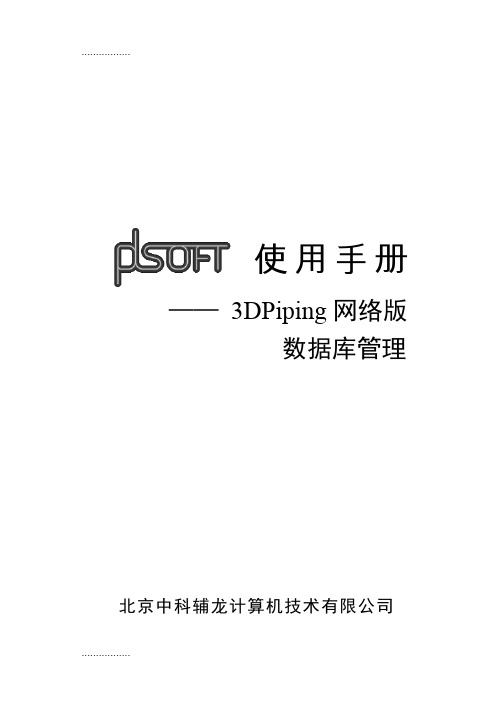

使用手册——3DPiping网络版数据库管理北京中科辅龙计算机技术有限公司2006年5月.................目录第1章概述 (863)1．软件的背景和目的 (863)2．软件主要的内容流程 (864)3．运行的环境 (865)4．本手册的内容和章节安排 (865)第2章权限管理 (867)1．环境配置 (867)2．密码修改 (878)3．用户管理 (879)4．角色管理 (882)第3章项目管理 (893)1．新建项目 (894)2．项目的设置 (897)3．项目管理的主要功能 (900)4．项目备份和迁移 (917)第4章管路等级管理 (925)1．添加等级 (925)2．删除等级 (926)3．生成管路等级的过程 (927)4．等级驱动使用的关键字 (932)5．生成的等级结果文件 (933)6．建立夹套管等级的过程 (935)第5章管路等级描述管理 (939)1．等级描述的分类 (939)2．等级描述的管理界面 (940)3．管子管件等级描述 (941)4．阀门等级描述 (960)5．垫片等级描述 (967)6．特殊件等级描述 (970)7．螺栓螺母描述 (973)8．生成等级库 (978)9．等级描述的编辑 (980)第6章管路等级库管理 (982)1．添加等级库元件 (983)2．修改等级库元件 (989)3．删除等级库的元件 (990)4．剔除重复 (990)5．查询等级库中元件 (990)6．等级分支表的管理 (993)第7章管线号参数和管线施工参数定义 (998)1．管线号的表示 (998)2．管线号参数库和管线施工参数库的管理 (999)第8章项目油漆和保温隔热 (1001)1．油漆库的定义 (1001)2．保温隔热的定义 (1005)第9章标准库管理 (1011)1．标准的管理 (1011)2．标准库的维护 (1015)3．辅助功能 (1028)第10章系统库管理 (1032)1．端面匹配表 (1032)2．尺寸对照表 (1034)3．压力对照表 (1035)4．语言对照表 (1036)5．代码对照表 (1036)6．P参数对照表 (1038)7．隔热库 (1039)8．油漆库 (1039)9．分支表 (1040)第11章电伴热库的定义 (1041)1．伴热元件型号库和伴热参数库 (1041)2．电热带材料库 (1043)3．元件散热系数库 (1043)4．电伴热材料的统计规则 (1044)第1章概述1．软件的背景和目的PDSOFT是建立在AutoCAD平台基础上的具有自主版权的三维工厂设计计算机辅助设计软件的注册名称。

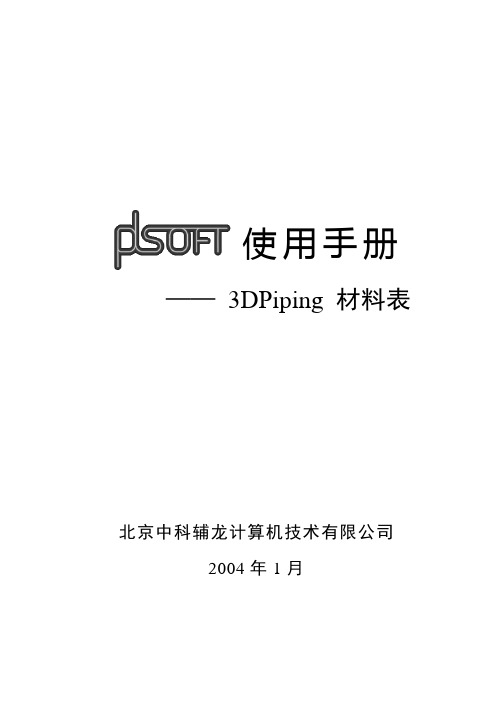

——3DPiping 材料表北京中科辅龙计算机技术有限公司2004年1月目录第1章制定BOM表统计格式 (195)1．加载材料表软件 (195)2．样表 (195)3．表头表尾定义 (196)4．表域定义 (200)5．填写顺序 (212)6．类内顺序 (215)7．插入图形 (220)8．图形编辑 (220)第2章材料统计 (221)1．统计定义 (221)2． BOM综合材料表生成 (223)3． BOM材料表浏览 (223)4．返回模型 (224)附录1：元件分类 (225)附录2：关键词定义 (229)23PDSOFT 使用手册《3DPiping 材料表》 第1章 制定BOM 表统计格式195 第1章 制定BOM 表统计格式BOM 是Bill of Material 的缩写，代表材料表的意思。

此部分内容主要介绍如何制作一张新的材料表格式供统计材料用；如何使用已经制作的材料表格式进行材料统计。

1．加载材料表软件鼠标拾取初始化选项，完成材料表软件加载，进入材料表格式制作状态。

图 1-12．样表图 1-21) 新建样表：鼠标拾取新建样表选项，进入新建样表过程。

(1) 首先设计好材料统计所需要的材料表格式，最好先画在一张纸上，准确标明各项尺寸值。

(2) 切换到AUTOCAD 画图环境：第1章制定BOM表统计格式PDSOFT使用手册《3DPiping 材料表》196鼠标拾取AUTOCAD选项，进入AUTOCAD画图环境。

图1-3使用AUTOCAD画图命令，绘制一张材料表图形文件（.dwg），此材料表文件是一张没有定义的材料表空文件。

2) 打开样表：鼠标拾取打开样表选项，打开一张材料表样表（.dwg），可以对打开的样表进行修改。

3) 存储样表：鼠标拾取存储样表选项，将一张新建样表或修改后的样表存储到当前材料表的文件名中。

4) 另存样表：鼠标拾取另存样表选项，将一张新建样表或修改后的样表另外存储到一个指定的文件名中。

PDSOFT 3DPiping 软件试用说明为了方便大家学习PDSOFT 3DPiping 软件，专门设置了网络权限认证服务器，2009年12月25日之前，公司员工均可无限制通过局域网，进行网络认证，使用PDSOFT 3DPiping 。

具体设置如下：1．环境配置点击“PDSOFT 三维管道设计和管理”进入PDSOFT 主界面如图-1。

点取“环境设置”，进入环境设置模块，如图-2。

图1图2首先要在“使用新版数据库”前打勾，如图 1，打勾后“数据库服务器配置”、“用户名”、“密码”变为可用。

新版数据库既可以使用本地数据库也可以使用网络数据库。

“数据库服务器配置”就是用来区分是使用本地数据库还是网络数据库的。

点取“数据库服务器配置”进入数据库服务器配置模块，如图 2。

图 2系统安装时会自动创建一个连接，连接到本地数据库，一台机器有且只有一个连接，因此一旦连接创建成功，“创建”按钮就不能使用了。

从“服务器地址栏”输入框中的localhost 可以看出这是连接到本地数据库的，当然要连接到本地数据库，也可以在“服务器地址栏”里输入本地机器的IP 地址或机器名称或127.0.0.1，此时数据库连的是本机，是网络数据库无关，本机默认的用户是admin/pdsoft 或pdsoft/pdsoft 。

如果使用本地数据库，必须在本机上激活数据服务如果要使用网络数据库，只需在“服务器地址栏”中输入网络数据库服务器的IP 地址或机器名称即可（128.1.1.108）。

用户名必须是网络数据库中的.测试机，每个人的用户名见后，密码为空。

欢迎大家试用测试，并及时反馈问题。

问题请于12月7日之前反馈至：孙华、叶剑、何靖、张领、边梁。
