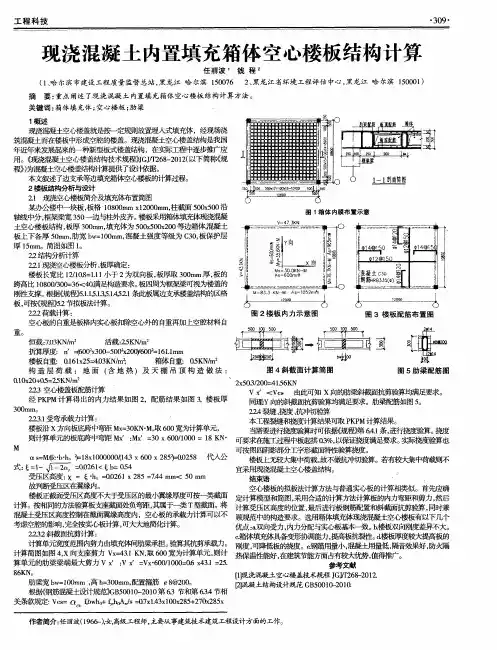

现浇混凝土空心楼板的几种计算方法

混凝土浇筑方量计算公式
混凝土浇筑方量的计算公式通常是根据工程的实际情况来确定的，一般来说，可以使用以下的基本公式来计算混凝土的浇筑方量：
浇筑方量 = 长× 宽× 高。

其中，长、宽、高分别代表混凝土浇筑的长度、宽度和厚度。

这个公式适用于矩形或者平行四边形的浇筑区域。

如果浇筑区域的
形状不规则，可以将其分割成规则形状的部分，分别计算后相加得
到总浇筑方量。

另外，在实际工程中，还需要考虑混凝土的损耗、浇筑时的浪费、收缩等因素，因此在计算浇筑方量时，需要根据具体情况进行
适当的修正。

此外，如果需要考虑混凝土的强度等因素，还需要根
据工程要求进行相应的调整和计算。

总的来说，混凝土浇筑方量的计算公式是基于浇筑区域的形状
和尺寸来确定的，需要根据具体工程情况进行合理的调整和修正。

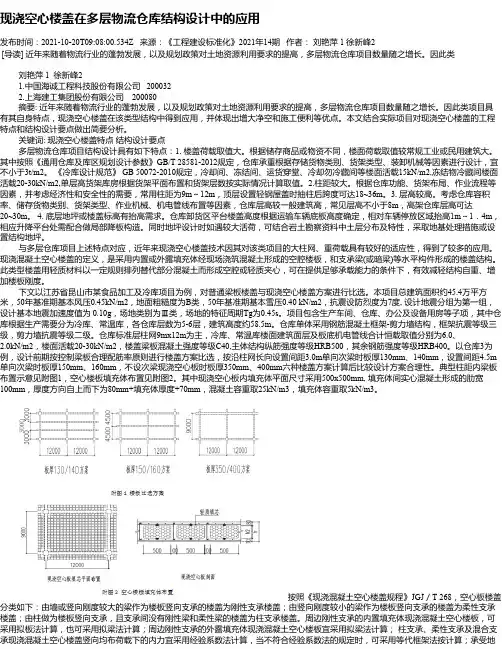

现浇空心楼盖在多层物流仓库结构设计中的应用发布时间：2021-10-20T09:08:00.534Z 来源：《工程建设标准化》2021年14期作者：刘艳萍 1 徐新峰2[导读] 近年来随着物流行业的蓬勃发展，以及规划政策对土地资源利用要求的提高，多层物流仓库项目数量随之增长。

因此类刘艳萍 1 徐新峰21.中国海诚工程科技股份有限公司 2000322.上海建工集团股份有限公司 200080摘要: 近年来随着物流行业的蓬勃发展，以及规划政策对土地资源利用要求的提高，多层物流仓库项目数量随之增长。

因此类项目具有其自身特点，现浇空心楼盖在该类型结构中得到应用，并体现出增大净空和施工便利等优点。

本文结合实际项目对现浇空心楼盖的工程特点和结构设计要点做出简要分析。

关键词: 现浇空心楼盖特点结构设计要点多层物流仓库项目结构设计具有如下特点：1. 楼盖荷载取值大。

根据储存商品或物资不同，楼面荷载取值较常规工业或民用建筑大。

其中按照《通用仓库及库区规划设计参数》GB/T 28581-2012规定，仓库承重根据存储货物类别、货架类型、装卸机械等因素进行设计，宜不小于3t/m2。

《冷库设计规范》 GB 50072-2010规定，冷却间、冻结间、运货穿堂、冷却勿冷藏间等楼面活载15kN/m2,冻结物冷藏间楼面活载20-30kN/m2,单层高货架库房根据货架平面布置和货架层数按实际情况计算取值。

2.柱距较大。

根据仓库功能、货架布局、作业流程等因素，并考虑经济性和安全性的需要，常用柱距为9m～12m，顶层设置轻钢屋盖时抽柱后跨度可达18~36m。

3. 层高较高。

考虑仓库容积率、储存货物类别、货架类型、作业机械、机电管线布置等因素，仓库层高较一般建筑高，常见层高不小于8m，高架仓库层高可达20~30m。

4. 底层地坪或楼盖标高有抬高需求。

仓库卸货区平台楼盖高度根据运输车辆底板高度确定，相对车辆停放区域抬高1m～1．4m，相应升降平台处需配合做局部降板构造。

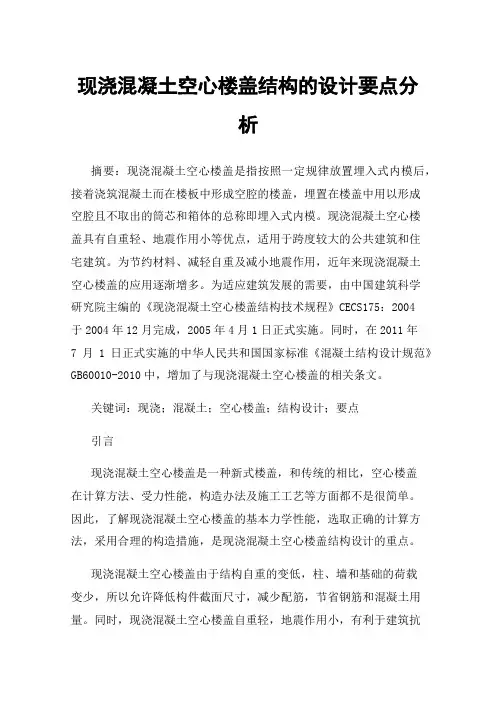

现浇混凝土空心楼盖结构的设计要点分析摘要：现浇混凝土空心楼盖是指按照一定规律放置埋入式内模后，接着浇筑混凝土而在楼板中形成空腔的楼盖，埋置在楼盖中用以形成空腔且不取出的筒芯和箱体的总称即埋入式内模。

现浇混凝土空心楼盖具有自重轻、地震作用小等优点，适用于跨度较大的公共建筑和住宅建筑。

为节约材料、减轻自重及减小地震作用，近年来现浇混凝土空心楼盖的应用逐渐增多。

为适应建筑发展的需要，由中国建筑科学研究院主编的《现浇混凝土空心楼盖结构技术规程》CECS175：2004于2004年12月完成，2005年4月1日正式实施。

同时，在2011年7月1日正式实施的中华人民共和国国家标准《混凝土结构设计规范》GB60010-2010中，增加了与现浇混凝土空心楼盖的相关条文。

关键词：现浇；混凝土；空心楼盖；结构设计；要点引言现浇混凝土空心楼盖是一种新式楼盖，和传统的相比，空心楼盖在计算方法、受力性能，构造办法及施工工艺等方面都不是很简单。

因此，了解现浇混凝土空心楼盖的基本力学性能，选取正确的计算方法，采用合理的构造措施，是现浇混凝土空心楼盖结构设计的重点。

现浇混凝土空心楼盖由于结构自重的变低，柱、墙和基础的荷载变少，所以允许降低构件截面尺寸，减少配筋，节省钢筋和混凝土用量。

同时，现浇混凝土空心楼盖自重轻，地震作用小，有利于建筑抗震设计。

现浇混凝土空心楼盖的应用，是建设节约型社会的具体实践，为楼盖体系开辟了新的结构形式，其结构设计的探讨具有重要意义。

一、受力特性根据构件的正截面受弯承载力计算原理，在竖向荷载作用时，截面的抗弯承载力主要要受压区的混凝土和钢筋以及受拉区的钢筋提供，中部混凝土对承载力贡献不大，大量的工程实践和试验研究成果表明：现浇混凝土空心楼盖的受力特点近似于实心楼盖结构，且比实心楼盖更适用于大跨度（7.2m）楼盖和转换层等复杂构造。

二、现浇混凝土空心楼盖设计要点1.混凝土空心楼盖运用原理混凝土空心楼盖是去除钢筋混凝土板中部应力比较小的混凝土，从而形成空腔，使得其自重减小，对板抗弯刚度有一定减小，抗剪刚度减小较多。

维普资讯
３０ ４
西
安
建
筑
科
技
大
学
学ቤተ መጻሕፍቲ ባይዱ
报（ 自然 科 学 版 ）
第 ３ ８卷
面 积等 效 的方法 ， 同时 考虑 空心 板管 端肋 对板 刚度 的影 响 ， 等 效 厚度 的实 心 板计 算 现 浇 空 心楼 板 ， 用 如 图 １ ｄ 所示 ． 不仅 能够 简化 计算 方法 ， （） 这 而且 能够提 高计 算精 度 ．
必要进 一 步研 究．
（） ｄ
图 １ 空 心 板 的 模 型 简 化
Ｆｉ ． Ｔｈ ｃ ｎ ｃ ｍｏ ｅ ｆ ｔ ｅ ｈ ｌ ｗ ｌ ｏｒ ｇ１ ｅ Ｌａ ｏ ｉ ｄ ｌ ｈ ｏ ｌ ｏ ｏ ｆｏ
在 以往 的设计 中常常将 圆形空 心板 简化 为 长 、 都 等于 圆孑 直 径 的方 形 空 心板 ， 图 １中模 型 （ ） 宽 Ｌ 如 ｂ 所示 ； 者按 面积 、 或 惯性 矩 相等 简化 为 图 １中的模 型 （ ）然 后按 “ ” 型计算 ． 模 型 （ ） 加 了板 的空 ｃ， 工 字 但 ｂ增 心率 ， 于保守 ； 过 而模 型（ ） ｃ 在计 算 时也 未考 虑空 心板 管 端 肋 刚度 的影 响 ； 能 造成 一 定 的 计算 误 差 ， 可 而
Ｖｏ ． ８ Ｎｏ ３ １３ ．
２０ ０ ６年 ６月
Ｊ ｎ ２ ０ ｕ． ０６

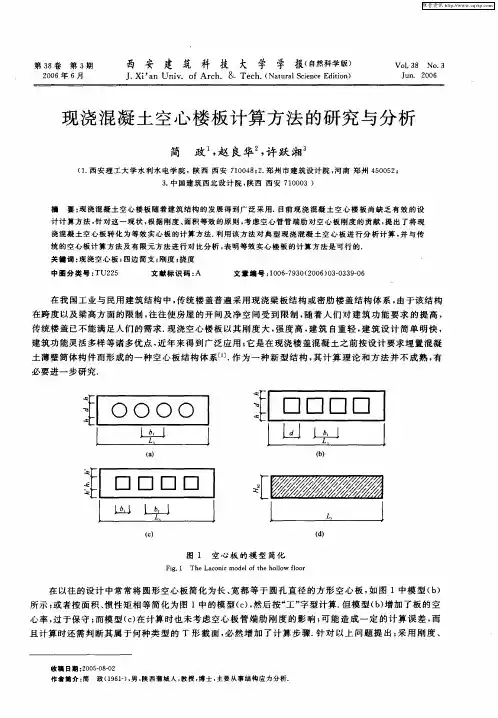

现浇 混 凝 土 空 心 楼 板 计 算 方 法 的研 究 与分 析
简 政 赵 良华 许 跃 湘。 ， ，
（． 安 理 工 大 学 水 利 水 电学 院 ，陕 西 西 安 ７０ ４ ；． 州 市 建 筑 设 计 院 ， 南 郑 州 ４ ０ ５ ； １西 １０８２郑 河 ５ ０ ２

系， 它以其独特的优越性 ， 在建筑工程 中得 到了迅速的推广应用。本 文介绍 了现浇 混凝 土泡沫填充 体空心楼 板的 受力分析与施工工艺 。
【 关键词】 受力 分析 ； 工艺 施工 【 中图分类号 】 Ｔ ３５２ Ｕ７ ．
ｈ妇口 日Ａ ＡＮＡＩ
【 文献标识码 】 Ｂ
ＡＮＤ Ｃ
【 文章编号 】 １ １ ６６（０８ｃ — ０１ ０ ０ — ８４２０ ） ０８ — ２ ０ ｌ ５
．× Ｙ （ ＯＦ Ｃ ＳＴ 一 一ＰＬ ＣＥ Ａ
１ Ｊ Ｉ ０ｌ Ｔ匦 玎 Ｈｌ １ Ｎ Ｉ
Ｃ０ＮＣ刚朗【 Ｉ（ Ｉ ｏＷ 】ＡＢ １ Ｉ） ． 巳 ｓＬ Ｓ ｒ Ｕ Ｅ —ｗ ｉ Ｓ ｅ ｅ． ＵＬｉ
苏二伟 等 ： 现浇混 凝土空心楼板受力分 析与工艺浅议
８ １

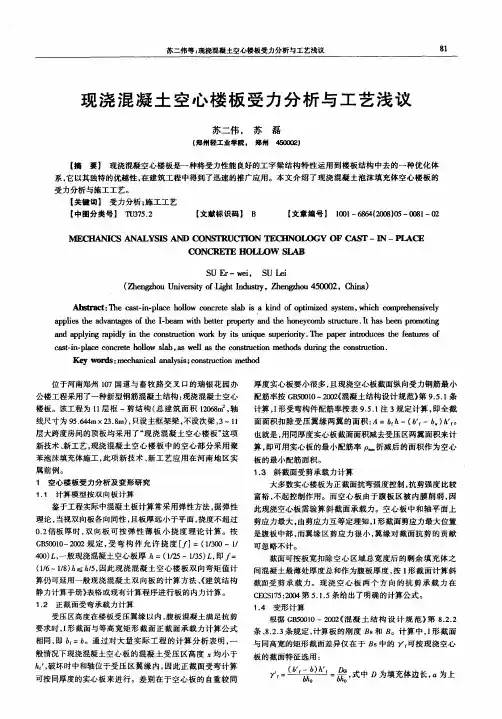

现 浇 混 凝 土 空 心 楼 板 受 力 分 析 与 工 艺 浅 议
苏 二伟 ， 苏
（ 郑州轻工业学院 ． 郑州
磊
４ ０￣ ） ５０
【 摘
要】 现浇混凝空心楼板是一种将受力性能良 好的工字梁结构特性运用到楼板结构中去的一种优化体
ｅ ｓ— － ｌｃ ｏ ｃｅｅ ｈ Ｕ ｗ ｌｂ， ｓ ｗ ｌ ｆ ｅ ｃ ｎ ｔ ｃｉｎ ｍｅ ｏ ｓ ｄ ｒ ｇ ｔｅ ｃ ｎ ｔ ｃ ｏ ａ ｔ ｎ ｐ ａ ｅ ｃ ｎ ｒ ｔ ｏ ｏ ｓａ ａ ｅ ｔ ｔ ｏ ｓ ｔ ｔ ｄ ｕ ｉ ｏ ｓ ｕ ｔ ｎ． ｉ ｌｉ ｈ ８ ｕ ｒ ｏ ｈ ｎ ｈ ｒ ｉ
剪应力最大 ， 由剪应力互 等定理知 ， 形截面剪应力最大位置 Ｉ
是腹板 中部 ， 而翼缘 区剪应 力很 小 ， 缘对截 面抗剪 的 贡献 翼 可忽略不计 。
Ｇ Ｓ ００ Ｏ２规定 ， 弯 构 件 允 许 挠 度 ［ ＝（ ／ ０一ｌ Ｂ０ １—２Ｏ 受 ｆ］ １ ０ ３ ，

论探讨现浇混凝土空心楼板施工方法摘要：现浇混凝土空心楼板最早主要应用于桥梁结构，而且是单向板。

近二十多年来，随着现浇钢筋混凝土空心板的广泛应用，国内外对空心板的研究工作得到了开展。

我国许多学者和工程技术人员分别对现浇钢筋混凝土空心板的受力性能、设计、施工、应用与发展等方面进行了理论研究和论述，在设计方法方面相继提出了能够满足工程精度要求的算法，可以利用现有的设计程序(如tat、tbsa等)进行计算配筋，以满足工程设计要求。

关键词：现浇混凝土；空心楼板；施工技术在二十世纪八十年代，应用于房屋建筑的空心板基本上都是预制构件，预制空心板在受力性能、抗震、节点设计及构造措施等方面存在很多局限性。

1．现浇混凝土空心楼板的施工工艺现浇混凝土施工技术措施保证内模安装位置准确和整体顺直牢固，并符合下列规定：(1)内模的安装位置应符合设计要求，设计图纸未具体注明的，应满足平行管方向和顺管方向的水平间距5mm～lomm；(2)区格内板周边和柱周围混凝土实心部分的尺寸应符合设计要求，设计图纸未具体注明时，应满足距梁边和柱边的水平尺寸在50mm～150mm之内，不应超出此范围；(3)内模的固定方法根据设计图纸要求，另由厂家进行技术交底和现场指导，具体方案技术交底现场确定。

施工中筒芯需要接长时，可将筒芯直接对接；对需要截断的筒芯，截断后应采取有效的封堵措施。

施工过程中应防止内模损坏。

对板面钢筋安装之前损坏的内模，应予以更换；对板面钢筋安装之后损坏的内模，应采取有效的修补措施封堵。

内模应采取抗浮技术措施，防止内模和楼板钢筋整体上浮，楼板底部钢筋每隔1m用铁丝与底部模板进行牢固拉接。

施工过程中，预留、预埋设施(水平管线、电线盒等)的安装应与钢筋安装、预应力筋铺设、内模安装等工序交叉进行。

预留、预埋设施宜布置在楼板结构的楼板实心区域、肋宽范围内。

当预留、预埋设施无法避开内模时，可对内模采取断开或锯缺口等措施，但事后应封堵。

预埋管线应集中布置在内模之间的实心肋内，安装内模前应提前做好集中管线安放位置的确定，严禁管线随意交叉布置，以免影响内模的安放。

按重量等效的折实厚度值m[h con]
0.542 289
接填写即可；C6格子内基本为固定值，一般不需要变动；
：KN/m3；
Байду номын сангаас
设计空心楼板区 格尺寸
设计空心楼板区 格范围内填充体 尺寸及计算值
1、上表中对应白色格子内均为自动计算结果；其余格子内数值按设计内容直接填写即可；C6格子内基本 2、E6格子内数值按实际设计的填充体要求最大容重值填写即可，注意单位为：KN/m3；
等效的折实厚度计算
564 0.5 0.5 0.6 单个填充体 体 积m3 全部填充体 合 计体积m3 [Vfil] 全部填充体 合 计重量KN [Gfil] 0.15 84.6 253.8

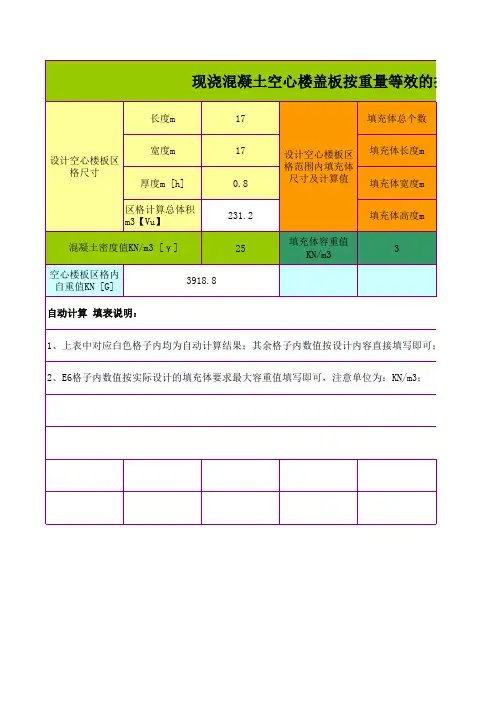

现浇混凝土空心楼盖板按重量等效的折实厚度计
长度m 宽度m 厚度m [h] 区格计算总体积 m3【Vu】 混凝土密度值KN/m3 [γ] 空心楼板区格内 自重值KN [G] 自动计算 填表说明： 3918.8 17 17 0.8 231.2 25 填充体容重值 KN/m3 填充体总个数 填充体长度m 填充体宽度m 填充体高度m 3

现浇混凝土空心楼盖构造要求6构造要求6．1一般规定6．1．1现浇混凝土空心楼板的体积空心率不宜小于25％，也不宜大于50％。

6．1．2现浇混凝土空心楼板的跨高比宜符合下列规定：1钢筋混凝土边支承楼板：对单向板不大于30；对双向板，跨度按短边计，不大于40。

2钢筋混凝土无梁的柱支承楼板：跨度按长边计，有柱帽时不大于35，无柱帽时不大于30。

3预应力混凝土楼板：可较钢筋混凝土楼板适当增加。

6．1．3当内模为筒芯时，现浇混凝土空心楼板截面的尺寸应根据计算确定，并应符合下列规定：1楼板的厚度不宜小于180mm。

2筒芯顺筒肋宽与筒芯外径的比值不宜小于0．2；顺筒肋宽尺寸：对钢筋混凝土楼板不应小于50mm，对预应力混凝土楼板不应小于60mm。

3当筒芯沿顺筒方向间断布置时，横筒肋宽不应小于50mm。

4板顶厚度和板底厚度宜相等，且不应小于40mm。

6．1．4当内模为箱体时，现浇混凝土空心楼板的截面尺寸应根据计算确定，并应符合下列规定：1楼板的厚度不宜小于250mm。

2箱体间肋宽与箱体高度的比值不宜小于0．25；肋宽尺寸：对钢筋混凝土楼板不应小于60mm，对预应力混凝土楼板不应小于80mm。

3板顶厚度、板底厚度不应小于50mm，且板顶厚度不应小于箱体底面边长的1/15。

6．1．5现浇混凝土空心楼盖中的钢筋布置应符合下列规定：1楼板宜采用分离式配筋，跨中的板底钢筋应全部伸入支座，支座板面钢筋向跨内延伸的长度应覆盖负弯矩图并满足钢筋锚固的要求。

2楼板中非预应力纵向受力钢筋可分区均匀布置，也可在肋宽范围内适当集中布置，在整个楼板范围内的钢筋间距均不宜大于250mm。

3楼板中无粘结预应力筋可布置在楼板肋宽和区格板周边的楼板实心区域范围内，且应符合现行行业标准《无粘结预应力混凝土结构技术规程》JGJ92的规定。

4当内模为筒芯时，顺筒方向的纵向受力钢筋与筒芯的净距不得小于10mm；在肋宽范围内，宜根据肋宽大小设置构造钢筋。

5当内模为箱体时，纵向受力钢筋与箱体的净距不得小于10mm；肋宽范围内应布置箍筋。
