常用井下作业工具+介绍

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

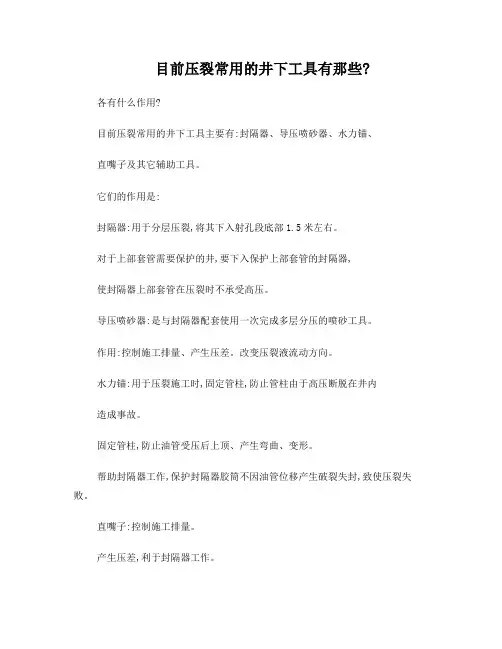

目前压裂常用的井下工具有那些?各有什么作用?目前压裂常用的井下工具主要有:封隔器、导压喷砂器、水力锚、直嘴子及其它辅助工具。

它们的作用是:封隔器:用于分层压裂,将其下入射孔段底部1.5米左右。

对于上部套管需要保护的井,要下入保护上部套管的封隔器,使封隔器上部套管在压裂时不承受高压。

导压喷砂器:是与封隔器配套使用一次完成多层分压的喷砂工具。

作用:控制施工排量、产生压差。

改变压裂液流动方向。

水力锚:用于压裂施工时,固定管柱,防止管柱由于高压断脱在井内造成事故。

固定管柱,防止油管受压后上顶、产生弯曲、变形。

帮助封隔器工作,保护封隔器胶筒不因油管位移产生破裂失封,致使压裂失败。

直嘴子:控制施工排量。

产生压差,利于封隔器工作。

井下处常用压裂井下工具压裂施工井下工具分类封隔器控制类工具第一部分:封隔器1、K344型封隔器1)作用:该封隔器适用于中深井的合层、任意一层或分层的压裂与酸化作业,可以组成一次分压多层的压裂管柱和一次分酸多层的酸化施工管柱。

2)结构主要有上接头、胶筒座、胶筒、中心管、“O”型胶圈、滤网、下接头等。

(如图1所示)图1 K344型封隔器结构图3)工作原理封隔器下入井下设计深度后,从油管内加液压,高压液体经过滤网、下接头的孔眼和中心管的水槽作用在胶筒的内腔。

由于此压力大于油、套管环形空间的压力而形成压力差。

在此压差的作用下,胶筒胀大将油套管环形空间封隔住。

解封时只需泄掉油管内的高压,使油管与油套管环形空间的压力平衡,胶筒靠本身的弹力收回便可解封。

4)K344-115型封隔器主要技术参数(见表1)表1 K344-115主要技术参数表最大外径,mm φ115最小通径,mm φ55长度,mm 926坐封压力,MPa 0.5~1.5工作压力,MPa 35工作温度,℃902、Y344型封隔器1)作用:该封隔器主要用于分层压裂、分层酸化、以及实现某种技术目的进行的地层封隔作业。

2)结构主要有上接头、压帽、梯形盘根、中心管、衬套、胶筒、隔环、下胶筒座、上活塞、上缸套、中间接头A、短中心管、下活塞、下缸套、中间接头B、“O”型胶圈、和下接头等组成。

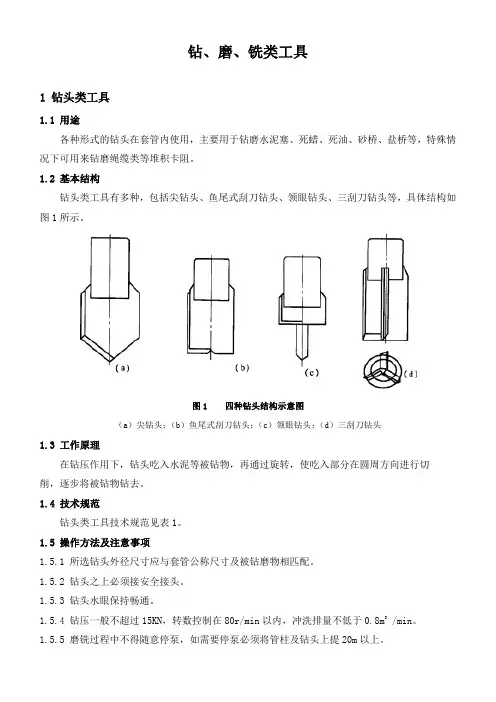

钻、磨、铣类工具1钻头类工具1.1用途各种形式的钻头在套管内使用，主要用于钻磨水泥塞、死蜡、死油、砂桥、盐桥等，特殊情况下可用来钻磨绳缆类等堆积卡阻。

1.2基本结构钻头类工具有多种，包括尖钻头、鱼尾式刮刀钻头、领眼钻头、三刮刀钻头等，具体结构如图1所示。

图1四种钻头结构示意图（a）尖钻头；（b）鱼尾式刮刀钻头；（c）领眼钻头；（d）三刮刀钻头1.3工作原理在钻压作用下，钻头吃入水泥等被钻物，再通过旋转，使吃入部分在圆周方向进行切削，逐步将被钻物钻去。

1.4技术规范钻头类工具技术规范见表1。

1.5操作方法及注意事项1.5.1所选钻头外径尺寸应与套管公称尺寸及被钻磨物相匹配。

1.5.2钻头之上必须接安全接头。

1.5.3钻头水眼保持畅通。

1.5.4钻压一般不超过15KN，转数控制在80r/min以内，冲洗排量不低于0.8m3/min。

1.5.5磨铣过程中不得随意停泵，如需要停泵必须将管柱及钻头上提20m以上。

表1钻头类工具技术规范2平底磨鞋2.1用途平底磨鞋是用底面所堆焊的YD 合金或耐磨材料去研磨井下落物的工具，如磨碎钻杆钻具等落物。

2.2基本结构平底磨鞋由磨鞋本体及所堆焊的YD 合金或其他耐磨材料组成。

如图2所示。

磨鞋体从上至下有水眼。

水眼可做成直通式或旁通式两种。

图2平底磨鞋图3凹面磨鞋图1—磨鞋体；2—YD 合金1—磨鞋体；2—YD 合金2.3工作原理平底磨鞋依其底面上YD 合金和耐磨材料在钻压作用下，吃入并磨碎落物，磨屑随循环洗井液带出地面。

2.4技术规范平底磨鞋技术规范见表2。

表2平底磨鞋技术规范序号规格型号外型尺寸mm 接头螺纹使用规范及性能参数最大磨削直径分段Dmm工作套管in1PMB114D×250NC26（2A10）94,95,96,97,98,99,10141/22PMB127D×250NC31（210）106,107,108,109,110,111,11253PMB140D×230NC31（210）116,117,118,119,120,121,122,123,12451/24PMB168D×270NC38（310）145,146,147,148,149,150,151,15265/85PMB178D×280NC38（310）152,153,154,155,156,157,158,15972.5操作方法及注意事项套管公称尺寸mm114.3127.0139.7168.2177.8外径mm 92～95105～107114～118136～148146～158总长mm250300300300300接头螺纹NC26-12E 60.32TBGNC26-12E 73.02TBGNC31-22C 73.02TBGNC31-22C 73.02TBGNC38-32E 88.9TBG2.5.1操作方法2.5.1.1下井前检查钻杆螺纹是否完好,水眼是否畅通,YD合金或耐磨材料不得超过本体直径。

常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。

3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。

4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。

当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。

随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。

退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。

5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。

②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。

3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。

7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。

7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。

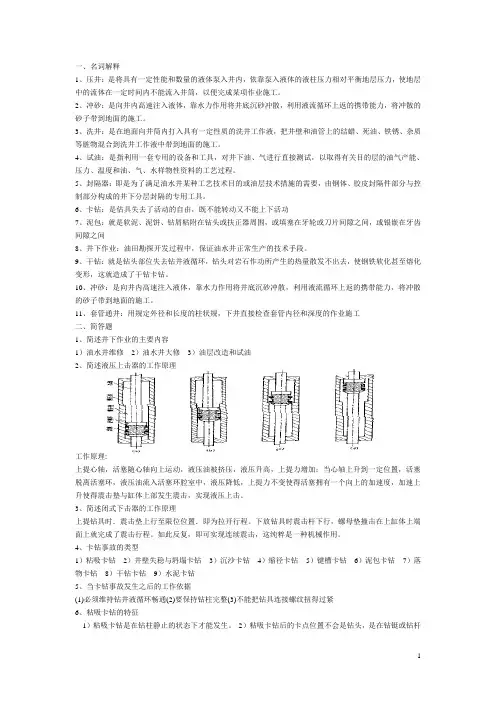

一、名词解释1、压井：是将具有一定性能和数量的液体泵入井内，依靠泵入液体的液柱压力相对平衡地层压力，使地层中的流体在一定时间内不能流入井筒，以便完成某项作业施工。

2、冲砂：是向井内高速注入液体，靠水力作用将井底沉砂冲散，利用液流循环上返的携带能力，将冲散的砂子带到地面的施工。

3、洗井：是在地面向井筒内打入具有一定性质的洗井工作液，把井壁和油管上的结蜡、死油、铁锈、杂质等脏物混合到洗井工作液中带到地面的施工。

4、试油：是指利用一套专用的设备和工具，对井下油、气进行直接测试，以取得有关目的层的油气产能、压力、温度和油、气、水样物性资料的工艺过程。

5、封隔器：即是为了满足油水井某种工艺技术目的或油层技术措施的需要，由钢体、胶皮封隔件部分与控制部分构成的井下分层封隔的专用工具。

6、卡钻：是估具失去了活动的自由，既不能转动又不能上下活功7、泥包：就是软泥、泥饼、钻屑粘附在钻头或扶正器周围，或填塞在牙轮或刀片间隙之间，或银嵌在牙齿间隙之间8、井下作业：油田勘探开发过程中，保证油水井正常生产的技术手段。

9、干钻：就是钻头部位失去钻井液循环，钻头对岩石作功所产生的热量散发不出去，使钢铁软化甚至熔化变形，这就造成了干钻卡钻。

10、冲砂：是向井内高速注入液体，靠水力作用将井底沉砂冲散，利用液流循环上返的携带能力，将冲散的砂子带到地面的施工。

11、套管通井：用规定外径和长度的柱状规，下井直接检查套管内径和深度的作业施工二、简答题1、简述井下作业的主要内容1）油水井维修2）油水井大修3）油层改造和试油2、简述液压上击器的工作原理工作原理:上提心轴，活塞随心轴向上运动，液压油被挤压，液压升高，上提力增加；当心轴上升到一定位置，活塞脱离活塞环，液压油流入活塞环腔室中，液压降低，上提力不变使得活塞拥有一个向上的加速度，加速上升使得震击墊与缸体上部发生震击，实现液压上击。

3、简述闭式下击器的工作原理上提钻具时．震击垫上行至限位位置．即为拉开行程。

一、可退式卡瓦捞矛1、结构：矛杆(芯轴)，圆卡瓦，引鞋，释放环。

2、用途及使用范围：是从鱼腔内孔进行打捞的工具。

用于打捞鱼顶为φ73mm 油管母扣或外加厚油管。

可按其不同的作业要求与安全接头、上击器、加速器等组合使用。

3、连接扣型：230正（一律用数字表示法）4、原理：下井前将圆卡瓦转至打捞位置最上部，当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴紧落物内壁，上提钻具时，芯轴与圆卡瓦上的锯齿形螺纹互相吻合，并使卡瓦产生径向力，咬住落鱼内壁实现打捞。

需要退出捞矛时，给矛芯轴一定的下击力，使圆卡瓦与芯轴上的锯齿形螺纹脱开，再正转钻具2—3圈，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动与释放环端面接触，上提钻具时不产生径向力，圆卡瓦随芯轴退出落鱼。

5、操作要领（1）根据落鱼内径的尺寸，选用相应的可退式捞矛。

（2）检查工具，使圆卡瓦的轴向窜动量符合技术要求，用手转动圆卡瓦使其靠近释放环．工具处于自由状态。

（3）接好钻具下井、下至鱼顶以上2米左右开泵循环．并缓慢下放钻具探鱼顶。

（4）探准鱼顶后、试提打捞管柱并记录悬重。

（5）正式打捞。

当捞矛进入鱼腔．悬重有下降显示时反转钻具1～2圈（现场经验证明多转几圈也可），心轴对圆卡瓦产生径向推力迫使心轴上行，使圆卡瓦卡住落鱼而捞获。

（6）上提钻具．若指重表悬重增加，证明已捞获．即可起钻，若悬重不增加，可重复上述操作直至捞获。

（7）如上提拉力接近或大于钻具安全负荷、则以钻具（或用下击器）下击心轴，并正转钻具2～3圈后再上提钻具、即可将工具退出。

6、维护保养及注意事项可退式打捞矛可以多次下井使用，因此维护保养与检查就很重要。

工具提出后卸掉上下钻具。

下击心轴使之与圆卡瓦断开，正转上提工具退出鱼腔、若下击心轴不能退出，最好在试验架上用活塞杆顶心轴则可退出。

二、双牙滑块捞矛1、结构：上接头；矛杆；滑块；锁块；螺钉。

2、用途及使用范围：滑块捞矛是内捞工具，它可以打捞钻杆、油管、套铣管、衬管、封隔器、配水器、配产器等具有内孔的落物，又可对遇卡落物进行倒扣作业或配合其他工具使用（如震击器、倒扣器等）。
