抗震设计中反应谱的应用

地震反应谱名词解释地震反应谱（Earthquake Response Spectrum）是指在给定的地震加速度作用下，单自由度弹性体系对于某个实际地震的加速度、速度和位移的最大反应（加速度、速度和位移）与体系的自振特征（自振周期或频率和阻尼比）之间的函数关系。

它描述了不同固有周期的地层或结构物在地震作用下的振动位移反应，由多种频率成分组成的振动曲线。

反应谱用于计算在地震作用下结构的内力和变形，是抗震设计中选择相应振动幅值的重要依据。

根据不同的需求和应用，反应谱可以分为加速度反应谱、速度反应谱和位移反应谱等类型。

地震反应谱在工程领域中起着至关重要的作用，它为抗震设计提供了关键的参考数据。

地震反应谱的研究可以帮助工程师们更好地了解和预测建筑物在地震过程中的反应，从而采取更有效的抗震措施。

地震反应谱的计算是一个复杂的过程，它涉及到地震动输入、结构体系的动态特性以及土壤-结构相互作用等多种因素。

在计算过程中，通常需要采用数值模拟、现场试验和理论分析等方法，以确保结果的准确性和可靠性。

地震反应谱的应用范围广泛，不仅可以用于新建建筑的抗震设计，还可以用于现有建筑的抗震评估和加固。

通过分析地震反应谱，工程师可以确定建筑物的薄弱环节，为加固工程提供依据。

此外，地震反应谱还可以为地震预警和应急预案制定提供参考。

在地震反应谱的研究过程中，我国学者付出了巨大的努力，取得了一系列重要成果。

这些成果为我国抗震事业的发展做出了突出贡献。

然而，地震反应谱的研究仍存在一定的局限性和不足之处，例如，对于非线性结构体系和复杂地质条件的处理能力有限。

因此，未来地震反应谱研究需要在以下几个方面继续深入探索：1.提高地震反应谱计算方法的准确性和可靠性，以适应不断变化的工程需求。

2.研究非线性结构体系在地震作用下的反应特征，以提高抗震设计的有效性。

3.探索土壤-结构相互作用对地震反应谱的影响，以更准确地预测建筑物在地震中的反应。

4.结合现场试验和数值模拟，深入研究复杂地质条件下地震反应谱的特点，为地震防灾减灾提供科学依据。

抗震设计中反应谱的应用一．什么就是反应谱理论在房屋工程抗震研究中,反应谱就是重要的计算由结构动力特性所产生共振效应的方法。

它的书面定义就是“在给定的地震加速度作用期间内,单质点体系的最大位移反应、速度反应与加速度反应随质点自振周期变化的曲线。

用作计算在地震作用下结构的内力与变形”,反应谱理论考虑了结构动力特性与地震动特性之间的动力关系,通过反应谱来计算由结构动力特性(自振周期、振型与阻尼)所产生的共振效应,但其计算公式仍保留了早期静力理论的形式。

地震时结构所受的最大水平基底剪力,即总水平地震作用为:FEK = kβ(T)G式中,k为地震系数,β(T)则就是加速度反应谱Sa(T)与地震动最大加速度a的比值,它表示地震时结构振动加速度的放大倍数。

β(T)=Sa(T)/a反应谱理论建立在以下基本假定的基础上:1)结构的地震反应就是线弹性的,可以采用叠加原理进行振型组合;2)结构物所有支承处的地震动完全相同:3)结构物最不利地震反应为其最大地震反应:4)地震动的过程就是平稳随机过程。

二．实际房屋抗震设计中的应用为了进行建筑结构的抗震设计,必须首先求得地震作用下建筑结构各构件的内力。

一般而言,求解建筑结构在地震作用下构件内力的方法主要有两种,一种就是建立比较精确的动力学模型进行动力时程分析计算,这种方法比较费时费力,其精确度取决于动力学模型的准确性与所选取地震波就是否适当,并且对于工程技术人员来说,这种方法不易掌握;第二种方法就是根据地震作用下建筑结构的加速度反映,求出该结构体系的惯性力,将此惯性力作为一种反映地震影响的等效力,即地震作用,然后进行抗震计算,抗震规范实际上采用了第二种方法,即地震作用反应谱法。

实践也证明此方法更适合工程技术人员采用。

由于目前抗震规范中的地震作用反应谱仅考虑结构发生弹性变形情况下所得的反应谱,因此当结构某些部位发生非线性变形时,抗震规范中的反应谱就不能适用,而应采用弹塑性反应谱来进行计算。

地震响应的反应谱法与时程分析比较地震响应分析是地震工程领域中一项重要的研究内容，用于描述地震荷载对结构物产生的动态响应。

常用的地震响应分析方法有反应谱法和时程分析法。

反应谱法和时程分析法在地震响应分析中各有优缺点，本文将对两种方法进行比较。

首先，反应谱法是一种基于地震输入和结构特性的简化方法，适用于结构相对简单、不涉及复杂非线性行为的分析。

反应谱法通过建立结构的响应谱与地震输入谱进行比较，确定结构的最大响应，并用于设计结构的抗震能力。

反应谱法的优点在于简化计算过程，能够提供结构的峰值加速度、速度以及位移等重要参数。

同时，反应谱法可以通过改变地震输入谱来研究结构的响应变化情况，从而进行参数分析和优化设计。

然而，反应谱法也有一些缺点，例如只考虑了结构的最大响应，对于结构的时间历史响应和非线性行为的分析能力有限。

相比之下，时程分析法是一种更为精确和全面的地震响应分析方法。

时程分析法基于结构的动力学特性，通过模拟地震波在结构上的传播和结构的动力响应，计算出结构各个时刻的加速度、速度和位移等响应参数。

时程分析法适用于复杂结构和涉及非线性行为的分析，能够提供结构的详细时程响应，并能够考虑结构的动力参数变化和非线性效应。

时程分析法的优点在于可以全面考虑结构的动态响应特性，对于复杂结构和高等级抗震设计具有更好的适应性。

然而，时程分析法需要大量的计算资源和长时间的计算周期，对于大型结构和大规模的地震模拟较为困难，并且需要考虑更多的输入参数和模型假设，使得计算过程更加复杂和繁琐。

总的来说，反应谱法和时程分析法在地震响应分析中各有优劣。

反应谱法适用于结构相对简单、不涉及复杂非线性行为的分析，计算简化，能够提供结构的峰值响应参数。

时程分析法适用于复杂结构和涉及非线性行为的分析，可以提供更为详细的结构时程响应，但计算复杂度较高。

在实际工程中，根据不同的需求和分析对象，可以选择合适的方法进行地震响应分析。

在抗震设计中，反应谱法常用于结构的初步设计和抗震性能评估，时程分析法常用于重要工程和要求准确分析的结构。

抗震设计中反应谱的应用抗震设计中反应谱的应用一．什么是反应谱理论在房屋工程抗震研究中，反应谱是重要的计算由结构动力特性所产生共振效应的方法。

它的书面定义是“在给定的地震加速度作用期间内，单质点体系的最大位移反应、速度反应和加速度反应随质点自振周期变化的曲线。

用作计算在地震作用下结构的内力和变形”，反应谱理论考虑了结构动力特性与地震动特性之间的动力关系，通过反应谱来计算由结构动力特性（自振周期、振型和阻尼）所产生的共振效应，但其计算公式仍保留了早期静力理论的形式。

地震时结构所受的最大水平基底剪力，即总水平地震作用为：FEK = kβ(T)G式中，k为地震系数，β(T)则是加速度反应谱Sa(T)与地震动最大加速度a的比值，它表示地震时结构振动加速度的放大倍数。

β(T)=Sa(T)/a反应谱理论建立在以下基本假定的基础上：1)结构的地震反应是线弹性的，可以采用叠加原理进行振型组合；2)结构物所有支承处的地震动完全相同：3)结构物最不利地震反应为其最大地震反应：4)地震动的过程是平稳随机过程。

二．实际房屋抗震设计中的应用为了进行建筑结构的抗震设计，必须首先求得地震作用下建筑结构各构件的内力。

一般而言，求解建筑结构在地震作用下构件内力的方法主要有两种，一种是建立比较精确的动力学模型进行动力时程分析计算，这种方法比较费时费力，其精确度取决于动力学模型的准确性和所选取地震波是否适当，并且对于工程技术人员来说，这种方法不易掌握；第二种方法是根据地震作用下建筑结构的加速度反映，求出该结构体系的惯性力，将此惯性力作为一种反映地震影响的等效力，即地震作用，然后进行抗震计算，抗震规范实际上采用了第二种方法，即地震作用反应谱法。

实践也证明此方法更适合工程技术人员采用。

由于目前抗震规范中的地震作用反应谱仅考虑结构发生弹性变形情况下所得的反应谱，因此当结构某些部位发生非线性变形时，抗震规范中的反应谱就不能适用，而应采用弹塑性反应谱来进行计算。

地震反应谱与设计反应谱的关系
地震反应谱（Seismic Response Spectrum）和设计反应谱（Design Response Spectrum）是结构工程领域用于描述结构在地震加载下的动态响应的两个重要概念。

它们之间的关系通常涉及到地震工程中的性能目标和安全设计。

地震反应谱（Seismic Response Spectrum）：
地震反应谱是描述地震动对结构产生的动态响应的图形或曲线。

它以一系列固定周期的加速度响应值为基础，表示结构在不同周期下的最大动态响应。

地震反应谱通常由地震工程师使用，用于评估结构的地震性能和指导结构设计。

设计反应谱（Design Response Spectrum）：
设计反应谱是从地震反应谱中推导出来的，经过调整以用于结构设计。

在设计反应谱中，通常考虑到结构的性能目标、安全系数和设计地震。

它是地震设计规范中用于规定结构抗震性能的一个工具。

关系：
1.基础关系：设计反应谱通常基于地震反应谱进行修正，以考虑
结构设计的安全性和性能目标。

设计反应谱是实际设计中使用
的基准。

2.性能目标：地震反应谱提供了结构在地震中的实际响应情况，
而设计反应谱更关注结构达到特定性能目标时的加速度。

3.安全性：设计反应谱中通常包括了安全系数，考虑了结构在设
计地震下的可靠性和安全性。

这些安全系数是地震规范和设计
准则中规定的。

总体而言，设计反应谱是根据实际结构需求进行调整的地震反应谱版本，它考虑了结构的性能目标和安全性要求，以确保结构在设计地震下的适当性能。

在实际工程中，设计反应谱是工程师用于规划和设计结构的重要工具。

el centro地震反应谱
地震反应谱是描述地震力对结构物的作用的一种方法。

它是一种函数，通过将地震力与不同频率下的结构响应相联系。

地震反应谱可以用来评估建筑物、桥梁、堤坝等结构在地震中的受力情况和抗震性能。

El Centro地震反应谱是根据1940年5月18日在美国加利福尼亚州埃尔塞浦附近发生的 El Centro地震记录得出的反应谱。

该地震具有强烈的地震动力特性，因此被广泛用于结构物的抗震设计和评估中。

El Centro地震反应谱通常以加速度作为纵轴，频率作为横轴
进行绘制。

它描述了结构物在不同频率下受到的地震加速度的大小。

利用El Centro地震反应谱，可以确定结构物在地震中
的关键频率和最大地震反应。

El Centro地震反应谱在工程设计中起着重要的作用，特别是
在抗震设计中。

它可以帮助工程师确定结构物的最大地震反应，从而设计出更安全可靠的建筑物。

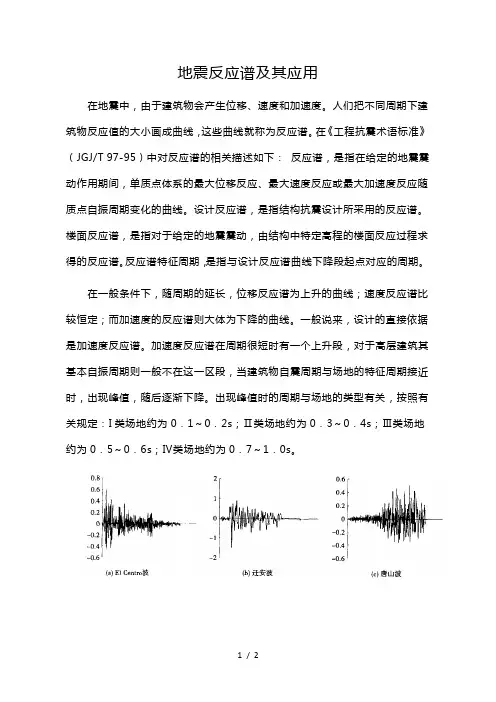

地震反应谱及其应用在地震中，由于建筑物会产生位移、速度和加速度。

人们把不同周期下建筑物反应值的大小画成曲线，这些曲线就称为反应谱。

在《工程抗震术语标准》（JGJ/T 97-95）中对反应谱的相关描述如下：反应谱，是指在给定的地震震动作用期间，单质点体系的最大位移反应、最大速度反应或最大加速度反应随质点自振周期变化的曲线。

设计反应谱，是指结构抗震设计所采用的反应谱。

楼面反应谱，是指对于给定的地震震动，由结构中特定高程的楼面反应过程求得的反应谱。

反应谱特征周期，是指与设计反应谱曲线下降段起点对应的周期。

在一般条件下，随周期的延长，位移反应谱为上升的曲线；速度反应谱比较恒定；而加速度的反应谱则大体为下降的曲线。

一般说来，设计的直接依据是加速度反应谱。

加速度反应谱在周期很短时有一个上升段，对于高层建筑其基本自振周期则一般不在这一区段，当建筑物自震周期与场地的特征周期接近时，出现峰值，随后逐渐下降。

出现峰值时的周期与场地的类型有关，按照有关规定：I类场地约为0．1～0．2s；Ⅱ类场地约为0．3～0．4s；Ⅲ类场地约为0．5～0．6s；Ⅳ类场地约为0．7～1．0s。

衡量地震作用强烈程度目前常用地面运动的最大加速度Amax作为标志，它就是建筑物抗震设计时的基础输人最大加速度，其单位为重力加速度g （9.81m/s)。

反应谱理论考虑了结构动力特性与地震动特性之间的动力关系，通过反应谱来计算由结构动力特性（自振周期、振型和阻尼）所产生的共振效应。

地震时结构所受的最大水平基底剪力，即总水平地震作用为：F = kβ(T)G式中，k为地震系数，β(T)则是加速度反应谱Sa(T)与地震动最大加速度a 的比值，它表示地震时结构振动加速度的放大倍数。

β(T)=Sa(T)/a局限性：1. 反应谱理论尽管考虑了结构的动力特性，然而在结构设计中，它仍然把地震惯性力作为静力来对待。

2. 表征地震动的三要素是振幅、频谱和持时。

在制作反应谱过程中虽然考虑了其中的前两个要素，但始终未能反映地震动持续时间对结构破坏程度的重要影响。

振型分解反应谱法适用条件振型分解反应谱法是结构抗震分析中常用的一种方法，适用于计算结构在地震作用下的响应。

其基本思想是将结构的振型与地震的加速度谱进行分解，并根据结构的特征频率和阻尼比，计算出结构在各个频率下的响应加速度谱。

本文将从振型分解反应谱法的原理、适用条件以及优点等方面进行阐述。

首先，需要明确振型分解反应谱法的基本原理。

振型分解反应谱法是基于结构的振型及地震的加速度谱进行分解，因此对于结构的振型特性要有充分的了解。

一般情况下，可以通过模态分析或实测得到结构的振型以及主要模态参数。

而地震的加速度谱可通过地震地点的加速度记录或根据地震地点的设计地震参数进行计算。

在得到结构的振型和地震的加速度谱后，可以对结构的动力特性进行分析，进而计算出结构在不同频率下的响应加速度谱。

振型分解反应谱法适用于计算结构在地震作用下的响应，其适用条件如下：1.结构线性静力弹性响应：振型分解反应谱法是基于线性弹性理论进行分析的，因此适用于线性静力弹性响应的结构。

对于非线性结构，需要进行合理的线性化处理才能应用该方法。

2.单自由度系统或多自由度系统：振型分解反应谱法适用于单自由度系统和多自由度系统。

对于单自由度系统，可以直接进行分析；对于多自由度系统，需要将结构的多个振型进行叠加计算，得到整个结构的响应。

3.结构模态参数已知：振型分解反应谱法需要结构的振型特性，包括特征频率和阻尼比。

因此需要事先通过模态分析或实测等方法获得结构的振型模态参数。

4.地震加速度谱已知：振型分解反应谱法需要地震的加速度谱，以描述地震动的频率特性。

可以通过地震地点的实测记录或根据设计地震参数进行计算。

5.结构的线性动力特性：振型分解反应谱法适用于具有线性动力特性的结构。

如果结构的振型特征存在非线性特性，需要进行合理的线性化处理才能使用该方法。

振型分解反应谱法具有以下优点：1.能够考虑结构的频率特性：振型分解反应谱法通过分解结构的振型以及地震的加速度谱，能够充分考虑结构的频率特性。

一、地震反应谱的概念在给定的地震输入下，不同固有周期的地层或结构物将有不同的振动位移反应，这种反应的时程曲线是由多种频率成分组成的振动曲线叫地震反应谱，取对应于不同固有周期的位移时程曲线的最大值作为纵坐标，取所对应的固有的周期为横坐标，由此绘成曲线，供抗震设计中选用在设计周期下的相应振动幅值。

二、地震反应谱在结构地震反应分析理论发展中的作用1940年，美国比奥特（M.A.Biot）教授通过对强地震动记录的研究，首先提出反应谱这一概念，为抗震设计理论进人一个新的发展阶段奠定了基础，20世纪504代初，美网豪斯纳（G.W.Housener）等人发展了这一理论，并在美国加州抗震设计规范中首先采用反复谱概念作为抗震设计理论，以取代静力法。

这一理论至今仍然是我国和世界上许多国家工程结构设计规范中地震作用计算的理论基础。

反应谱理论考虑了结构的动力特性与地震动特性之间的动力关系，并保持了原有的静力理论的简单形式。

按照反应谱理论，单自由度弹性体系的结构物所受的最大地震基底剪力或地震作用为F=FEk=k⋅ββ⋅G式中G——结构的重力荷载代表值k——地震系数β——动力系数，与结构自振周期和阻尼比有关因而上式表明：结构地震作用的大小不仅与地震强度有关，还与结构的动力特性有关。

这也是地震作用区别于一般作用（荷载）的主要特征。

随着震害经验的积累和研究的不断深人，人们逐步认识到建筑场地（包括表层土的动力特性和覆盖层厚度）、震级和震中距对反应谱的影响。

考虑到这些因素，一般抗震规范中都规定了不同的反应谱形状。

利用振型分解原理，可有效地将上述概念用于多质点体系的抗震计算，这就是抗震设计规范中给出的振型分解反应谱法。

它以结构自由振动的N个振型为厂义坐标，将多质点体系的振动分解成n个独立的等效单质点体系的振动，然后利用反应谱概念求出各个（或前几个）振型的地震作用，并按一定的法则进行组合，即可求出结构总的地震作用。

三、从地震动响应推导出地震反应谱曲线对于单自由度弹性体系，通常把惯性力看作一种反映地震对结构体系影响的等效作用，即把动态作用转化为静态作用，并用其最大值来对结构进行抗震验算。

北京迈达斯技术有限公司目录简要 (1)设定操作环境及定义材料和截面 (2)定义材料 (2)定义截面 (3)建立结构模型 (4)主梁及横向联系梁模型 (4)输入横向联系梁 (5)输入桥墩 (5)刚性连接 (7)建立桥墩和系梁 (9)输入边界条件 (10)输入支座的边界条件 (10)刚性连接 (11)输入横向联系梁的梁端刚域 (12)输入桥台的边界条件 (13)输入二期恒载 (14)输入质量 (15)输入反应谱数据 (17)输入反应谱函数 (17)输入反应谱荷载工况 (18)运行结构分析 (19)查看结果 (20)荷载组合 (20)查看振型形状和频率 (21)查看桥墩的支座反力 (24)简要本例题介绍使用MIDAS/CIVIL的反应谱分析功能来进行抗震设计的方法。

例题模型使用的是简化了的钢箱型桥梁模型，由主梁、横向联系梁和桥墩构成。

桥台部分由于刚度很大，不另外建立模型只输入边界条件；基础部分假设完全固定，也只按边界条件来定义。

下面是桥梁的一些基本数据。

跨径：45 m + 50 m + 45 m = 140 m桥宽：11.4 m主梁形式：钢箱梁钢材：GB(S) Grade3（主梁）混凝土：GB_Civil(RC) 30（桥墩）[单位：mm]图1. 桥梁剖面图设定操作环境及定义材料和截面开新文件（新项目），以‘Response.mcb’为名保存(保存)。

文件/ 新项目t文件/ 保存( Response )将单位体系设定为kN(力), m(长度)。

工具/ 单位体系长度>m; 力>kN ↵定义材料分别输入主梁和桥墩的材料数据。

模型/ 材料和截面特性/ 材料材料号(1); 类型>S钢材规范>GB(S); 数据库>Grade3 ↵材料号(2); 类型>混凝土规范>GB-Civil(RC); 数据库>30 ↵图2. 定义材料定义截面使用用户定义来输入主梁、横向联系梁以及桥墩的截面数据。

抗震设计中反应谱得应用一．什么就是反应谱理论在房屋工程抗震研究中,反应谱就是重要得计算由结构动力特性所产生共振效应得方法、它得书面定义就是“在给定得地震加速度作用期间内,单质点体系得最大位移反应、速度反应与加速度反应随质点自振周期变化得曲线。

用作计算在地震作用下结构得内力与变形",反应谱理论考虑了结构动力特性与地震动特性之间得动力关系,通过反应谱来计算由结构动力特性(自振周期、振型与阻尼)所产生得共振效应,但其计算公式仍保留了早期静力理论得形式。

地震时结构所受得最大水平基底剪力,即总水平地震作用为:FEK = ｋβ(T)Ｇ式中,k为地震系数,β(T)则就是加速度反应谱Sa(T)与地震动最大加速度a得比值,它表示地震时结构振动加速度得放大倍数。

β(T)＝Ｓa(T)/a反应谱理论建立在以下基本假定得基础上:１)结构得地震反应就是线弹性得,可以采用叠加原理进行振型组合;2)结构物所有支承处得地震动完全相同:3)结构物最不利地震反应为其最大地震反应:4)地震动得过程就是平稳随机过程。

二．实际房屋抗震设计中得应用为了进行建筑结构得抗震设计,必须首先求得地震作用下建筑结构各构件得内力。

一般而言,求解建筑结构在地震作用下构件内力得方法主要有两种,一种就是建立比较精确得动力学模型进行动力时程分析计算,这种方法比较费时费力,其精确度取决于动力学模型得准确性与所选取地震波就是否适当,并且对于工程技术人员来说,这种方法不易掌握;第二种方法就是根据地震作用下建筑结构得加速度反映,求出该结构体系得惯性力,将此惯性力作为一种反映地震影响得等效力,即地震作用,然后进行抗震计算,抗震规范实际上采用了第二种方法,即地震作用反应谱法。

实践也证明此方法更适合工程技术人员采用、由于目前抗震规范中得地震作用反应谱仅考虑结构发生弹性变形情况下所得得反应谱,因此当结构某些部位发生非线性变形时,抗震规范中得反应谱就不能适用,而应采用弹塑性反应谱来进行计算。

设计加速度反应谱设计加速度反应谱（Design Response Spectra）是地震工程中的重要参数，用于评估结构物在地震作用下的反应。

本文将介绍设计加速度反应谱的概念、计算方法以及在结构设计中的应用。

一、概述设计加速度反应谱是一种描述地震荷载对结构物产生的动力响应的函数关系。

相比于直接使用地震加速度时间历程进行分析，使用设计加速度反应谱可以简化计算，并便于结构物的抗震设计。

二、计算方法设计加速度反应谱的计算通常分为两步，即估计时程与平滑滤波。

首先，根据地震活动性质和结构的动力特性，通过估计时程法得到设计地震加速度时程。

然后，通过对加速度时程进行平滑滤波操作，得到设计加速度反应谱。

设计加速度反应谱的平滑滤波可以使用滤波函数，如常用的平滑滤波函数有Square Root of Sum of Squares (SRSS)法、CQC法等。

滤波的目的是减少高频噪声，并将地震能量合理地分配到各个频率段。

三、应用设计加速度反应谱在结构设计中具有广泛的应用。

主要包括以下几个方面：1. 预测结构的最大加速度：通过设计加速度反应谱，可以预测结构在地震作用下的最大加速度水平。

结构的最大加速度对结构的抗震性能评估具有重要意义，可以指导结构的设计和加固方案。

2. 评估结构的周期：设计加速度反应谱中的周期峰值对应着结构的主要振动周期。

结构的周期与反应谱的峰值存在关联，通过分析设计加速度反应谱，可以评估结构的周期，指导结构的抗震设计。

3. 确定结构的抗震性能目标：设计加速度反应谱可以用于确定结构的抗震性能目标，例如，规定结构的位移限值、倾覆概率等。

通过合理地选择设计加速度反应谱，可以使结构在地震作用下具备合适的抗震性能。

4. 结构地震响应分析：设计加速度反应谱也是进行结构地震响应分析的重要输入参数。

通过将设计加速度反应谱与结构的动力特性相结合，可以计算出结构在地震作用下的响应，进而评估结构的安全性。

综上所述，设计加速度反应谱在地震工程中具有重要的地位。
