3.建筑剖面设计

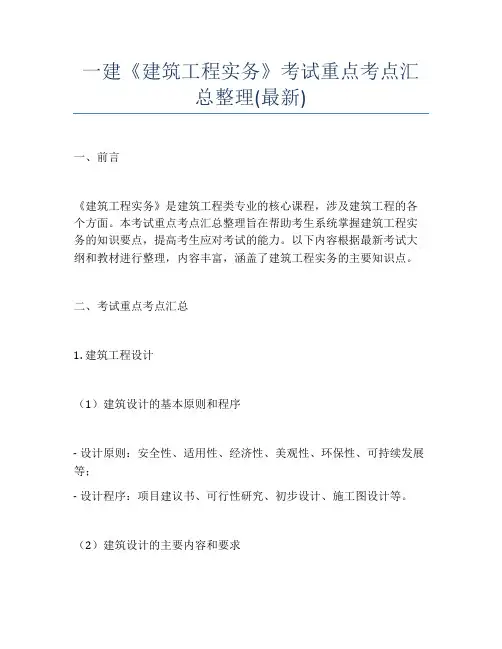

一建《建筑工程实务》考试重点考点汇总整理(最新)一、前言《建筑工程实务》是建筑工程类专业的核心课程，涉及建筑工程的各个方面。

本考试重点考点汇总整理旨在帮助考生系统掌握建筑工程实务的知识要点，提高考生应对考试的能力。

以下内容根据最新考试大纲和教材进行整理，内容丰富，涵盖了建筑工程实务的主要知识点。

二、考试重点考点汇总1. 建筑工程设计（1）建筑设计的基本原则和程序- 设计原则：安全性、适用性、经济性、美观性、环保性、可持续发展等；- 设计程序：项目建议书、可行性研究、初步设计、施工图设计等。

（2）建筑设计的主要内容和要求- 建筑平面设计：平面布局、空间组合、功能分区等；- 建筑剖面设计：剖面布局、层高、层数、建筑体型等；- 建筑体型设计：体型组合、体量感、比例、尺度等；- 建筑构造设计：结构类型、构造做法、建筑配件等。

2. 建筑结构（1）建筑结构的基本概念- 结构：承受和传递荷载的体系；- 构件：组成结构的单元；- 荷载：作用于结构上的力。

（2）建筑结构的分类- 按材料分类：木结构、砖石结构、钢结构、混凝土结构等；- 按受力特性分类：梁、板、柱、壳等；- 按结构形式分类：框架结构、剪力墙结构、筒体结构等。

（3）建筑结构的计算方法- 弹性力学法：计算弹性体在荷载作用下的内力和位移；- 塑性力学法：计算塑性体在荷载作用下的内力和位移；- 极限平衡法：计算结构在极限状态下的内力和位移。

3. 建筑施工（1）建筑施工组织- 施工组织设计：施工方案、施工进度计划、施工平面布置等；- 施工准备工作：施工现场调查、施工图纸审查、施工技术交底等；- 施工现场管理：施工现场布置、施工现场安全、施工现场环保等。

（2）建筑施工技术- 土建工程施工：土方工程、基础工程、主体结构工程、装饰装修工程等；- 钢结构工程施工：焊接工程、高强度螺栓连接工程、涂装工程等；- 设备安装工程施工：设备安装、管道安装、电气安装等。

（3）建筑施工质量控制- 质量控制原则：预防为主、过程控制、持续改进；- 质量控制方法：质量计划、质量检查、质量评定等；- 质量控制要点：原材料检验、施工过程控制、工程质量验收等。

民用建筑设计——建筑剖面设计2 建筑剖面设计建筑平面图是立体空间的平面化表达，平面图表现了空间的长度与深度或宽度的关系。

空间的第三纬度(即高度)同样也是由平面视图来表现的，这就是剖面图的设计内容。

因此，从空间设计的角度来看，平面图与剖面图的对应关系是不言而喻的。

同平面图一样，剖面图也是空间的投影图，是建筑设计的基本语言之一。

剖面图的概念可以这样理解，即用一个假想的垂直于外墙轴线的切平面把建筑物切开，对切面以后部分的建筑形体作正投影图。

在表现方面，为了把切到的形体轮廓与看到的形体投影轮廓区别开来，切到的实体轮廓线用粗实线表示，如室内外地面线、墙体、楼梯板楼面板和梁以及屋顶内外轮廓线等。

看到的投影轮廓用细实线表示，如门窗洞口的侧墙、空间中的柱子以及平行于剖切面的梁等。

由于剖面图的轮廓及其表现内容均与剖切面的位置有关，剖面图又分为横剖面图与纵剖面图，它们是互相垂直的两个视图。

在复杂的建筑平面中，为了充分表现体形轮廓及空间高度上的变化情况，建筑物的剖面图一般不少于两个，剖切面的位置以剖切线来表示，每个位置上的剖面图应与剖切线的标注相对应，以方便人们的读图需要，剖面概念如图3.30 所示。

建筑剖面设计要根据房间的功能要求确定房间的剖面形状，同时必须考虑剖面形状与在垂直方向房屋各部分的组合关系、具体的物质技术、经济条件和空间的艺术效果等方面的影响，既要适用又要美观，才能使设计更加完善、合理。

具体要求如下：(1) 确定建筑物的各部分高度和剖面形式。

(2) 确定建筑的层数。

(3) 分析建筑空间的组合和利用。

(4) 在建筑剖面中研究有关的结构、构造关系。

2.1 房间的高度和剖面形式1. 房间的高度房间的高度包括层高和净高。

层高是国家对各类建筑房间高度的控制指标。

各类建筑的常用层高见表3-4。

净高是供人们直接使用的有效室内高度，它与室内活动特点、采光通风要求、结构类型、设备尺寸等因素有关(如图3.31 所示)。

有时房间的平面形状也间接地影响到房间净高的确定。

第三章建筑剖面设计(1)民用建筑中最常见的剖面形式是（）。

A：矩形B：圆形C：三角形D：梯形(2) 设计视点的高低与地面起坡大小的关系是（）。

A: 正比关系B: 反比关系C: 不会改变D: 毫无关系(3) 电影院对位排列，其视线升高值为（）。

A：60mm B：120m C：240mm m D：150mm(4) 中学演示教室当地面坡度大于（），应做成台阶形。

A：1:5 B：1:6 C：1:8 D：1:10(5) 重复小空间的空间组合方式常采用（）的手法。

①走道式②通道式③夹层式④大厅式A：①B：③④C：①②D：①②④(6)电影院错位排列，其视线升高值为（）。

A：60mm B：120mm C：240mm D：150mm(7) 下列哪一种房间进深大时应设置天窗（）。

A：卧室B：单层厂房C：厨房D：中学美术教室(8) 卧室净高常取（）。

A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m(9)教室净高常取（）。

A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m(10) 商场底层层高一般为（）。

A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m1.A2.B3.B4.B5.C6.A7.B8.C9.C10.D(1)单侧采光房间窗户上沿离地高应大于房间进深长度的（）。

A：1/2 B：1/4 C：2倍D：4倍(2) 无特殊要求房间窗台高度常取（）。

A: 900 B: 1200 C: 1500 D: 1800(3) 住宅、商店等一般民用建筑室内外高差不大于（）。

A：900 B：600 C：300 D：150(4) 为使观众厅声音均匀，宜采用（）棚。

A：连片形B：波浪形C：分层式D：悬挂式(5) 托儿所、幼儿园层数不宜超过（）。

A：二层B：三层C：四层D：五层(6)电影院错位排列，其视线升高值为（）。

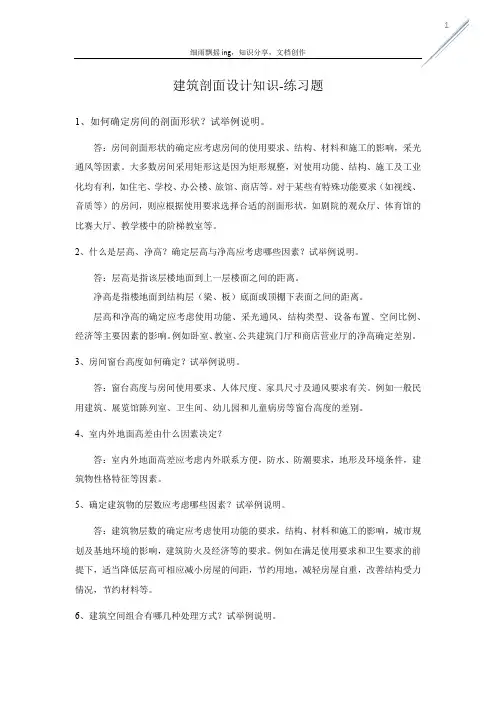

建筑剖面设计知识-练习题1、如何确定房间的剖面形状？试举例说明。

答：房间剖面形状的确定应考虑房间的使用要求、结构、材料和施工的影响，采光通风等因素。

大多数房间采用矩形这是因为矩形规整，对使用功能、结构、施工及工业化均有利，如住宅、学校、办公楼、旅馆、商店等。

对于某些有特殊功能要求（如视线、音质等）的房间，则应根据使用要求选择合适的剖面形状，如剧院的观众厅、体育馆的比赛大厅、教学楼中的阶梯教室等。

2、什么是层高、净高？确定层高与净高应考虑哪些因素？试举例说明。

答：层高是指该层楼地面到上一层楼面之间的距离。

净高是指楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。

层高和净高的确定应考虑使用功能、采光通风、结构类型、设备布置、空间比例、经济等主要因素的影响。

例如卧室、教室、公共建筑门厅和商店营业厅的净高确定差别。

3、房间窗台高度如何确定？试举例说明。

答：窗台高度与房间使用要求、人体尺度、家具尺寸及通风要求有关。

例如一般民用建筑、展览馆陈列室、卫生间、幼儿园和儿童病房等窗台高度的差别。

4、室内外地面高差由什么因素决定？答：室内外地面高差应考虑内外联系方便，防水、防潮要求，地形及环境条件，建筑物性格特征等因素。

5、确定建筑物的层数应考虑哪些因素？试举例说明。

答：建筑物层数的确定应考虑使用功能的要求，结构、材料和施工的影响，城市规划及基地环境的影响，建筑防火及经济等的要求。

例如在满足使用要求和卫生要求的前提下，适当降低层高可相应减小房屋的间距，节约用地，减轻房屋自重，改善结构受力情况，节约材料等。

6、建筑空间组合有哪几种处理方式？试举例说明。

答：建筑空间组合处理方式包括①重复小空间的组合，常采用走道式和单元式的组合方式，例如住宅、学校、医院、办公楼等；②体量相差悬殊的空间组合，如大型体育馆等；③综合性空间组合，如图书馆建筑中的阅览室、书库、办公等用房在空间要求上也不一致；④错层式空间组合，如教学楼、办公楼、旅馆等主要适用房间空间高度并不高，为了丰富门厅空间变化并得到合适的空间比例，常将门厅地面降低。

简述建筑剖面设计的基本内容一、引言建筑剖面设计是建筑设计的重要组成部分。

它不仅关系到建筑的外观形态，更关系到建筑内部空间的布局和使用效果。

本文将从建筑剖面设计的基本内容、设计原则和实践技巧三个方面进行详细介绍。

二、基本内容1. 建筑剖面建筑剖面是指将建筑物从竖向上切割而得到的截面图。

它能够清晰地展示出建筑物内部空间结构和功能分布。

通常，建筑剖面包括平面高程线、梁柱结构、墙体厚度、地上地下层数等信息。

2. 剖面设计剖面设计是指根据业主需求和使用功能，通过对建筑剖面进行优化和调整，使其具有合理性、美观性和实用性。

在进行剖面设计时，需要考虑到以下几个方面：（1）空间分布：合理安排空间布局，使得不同功能区域之间相互独立且协调统一。

（2）采光通风：保证室内采光通风良好，提高居住舒适度。

（3）节能环保：采用节能环保的设计理念，减少能源消耗和二氧化碳排放。

（4）安全性：考虑到建筑物在地震、火灾等自然灾害和人为因素下的安全性。

三、设计原则1. 实用性原则建筑剖面设计首先要满足实用性原则。

在进行剖面设计时，应该根据业主的需求和使用功能，精心规划空间布局和功能分区，使得不同功能区域之间相互独立且协调统一。

同时，还要考虑到室内采光通风、节能环保等方面的问题。

2. 美观性原则建筑剖面设计也要考虑美观性原则。

通过对建筑剖面进行合理优化和调整，使其具有良好的视觉效果和空间感受。

同时，还要注意到建筑材料的选择与搭配、色彩搭配等方面的问题。

3. 经济性原则建筑剖面设计还要考虑经济性原则。

在进行剖面设计时，需要充分考虑到项目预算和成本效益，并尽可能地降低建造成本。

同时，还要注意到材料采购渠道、施工工艺等方面的问题。

4. 安全性原则建筑剖面设计还要考虑安全性原则。

在进行剖面设计时，需要考虑到建筑物在地震、火灾等自然灾害和人为因素下的安全性。

同时，还要注意到消防通道、疏散路线、防盗等方面的问题。

四、实践技巧1. 空间分布规划在进行剖面设计时，需要根据业主需求和使用功能，合理规划空间布局和功能分区。
