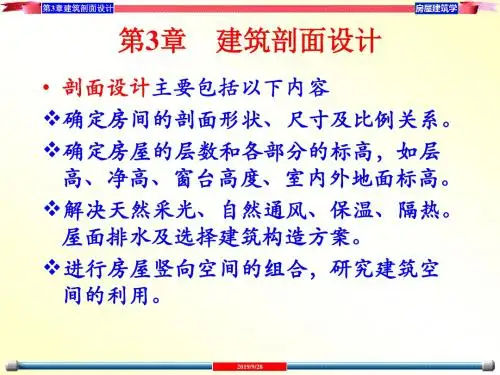

3建筑剖面设计.ppt精品文档

3.2.1
房屋建筑学
房间的净高和层高
• 房间的剖面设计，首先需要确定房间的净高和层高。
• 房间的净高是指楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。
• 层高是指该层楼地面到上一层楼面之间的距离。
2019/9/28
第3章建筑剖面设计
房间的净高和层高
房屋建筑学
2019/9/28
第3章建筑剖面设计
2019/9/28
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2019/9/28
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2019/9/28
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2019/9/28
第3章建筑剖面设计
房屋建筑学
③空间结构体系
• ③空间结构体系适用于低层大跨度建筑，如影剧院、体育馆、仓库、食堂等
第3章建筑剖面设计
3.1 房间的剖面形状
房屋建筑学
• 房间的剖面形状分为矩形和非矩形两类，大多数民用建筑均采用矩形。
• 采用矩形的原因是：矩形剖面简单、规整、便于竖向空间的组合，容易获得简洁而完整的体形，同时结构简单，施工方便。
2019/9/28
第3章建筑剖面设计
房屋建筑学
影响房间的剖面形状的因素：
房间的净高和层高
房屋建筑学
2019/9/28
第3章建筑剖面设计
房屋建筑学
在通常情况下，房间高度的确定主要考虑以下几
个方面： 1 人体活动及家具设备尺寸
• 房间净高应不低于2.20m。
• 卧室净高常取2.6~2.8m，但不应小于2.4m。
• 教室净高一般常取 3.30~3.60m。

建筑技术设计(作图题)-建筑剖面_真题-无答案

建筑技术设计(作图题)-建筑剖面(总分817,考试时间90分钟)1.1 题任务书与解答设计任务根据所给某坡地住宅各层平面图及屋顶平面图，按指定的剖切线位置画出剖面图。

剖面图应正确反映出乎面图所表示尺寸及空间关系，并应符合构造要求。

构造要求结构类型：砖砌体承重，现浇钢筋混凝土楼面及屋面。

层高：一层3500mm(局部2750mm)，二层3000mm，三层檐口最低处标高7200mm。

基础：240mm砖砌体放脚，C10混凝土680mm宽×340mm高条形基础。

基础埋深为室外地面下1000mm。

地面：素土分层夯实，100mm厚C10混凝土垫层，20mm厚水泥砂浆找平，上贴地砖(平台面层做法同地面) 楼面：20mm厚水泥砂浆找平，上铺8mm厚复合木地板。

屋面：二坡顶或三坡顶，屋面坡度1:2。

100mm厚现浇混凝土斜屋面板，20mm厚水泥砂浆找平层，2mm 厚防水涂膜，粘贴防水卷材，上贴25mm厚聚苯乙烯保温隔热板，40mm厚细石混凝土找平层，内配φ6@500×500钢筋网，随贴瓦楞形面砖，挑檐自由落水。

外墙：240mm厚砖砌体，20mm厚抹灰，面涂涂料。

内墙：240mm承重墙，120mm厚非承重墙，20mm厚抹灰，面涂涂料。

梁：全部为钢筋混凝土梁，承重梁240mm宽×500mm高。

门：外门高均至梁下，入户门宽1200mm，房门宽900mm，卫生间门宽700mm，平台推拉门宽2400mm。

窗：窗上皮均至梁下，窗台高900mm，挑空部分无窗台。

楼梯：构造做法同楼面，基础C10细石混凝土500mm宽×300mm高，埋深室外地坪下1000mm。

防潮层：水泥砂浆防潮层。

作图要求1. 画出1:100剖面图，包括基础、楼地面、屋面、内外墙、门窗、楼梯、梁、防潮层及可视线等。

2．注明室内、外各层标高，屋脊板面标高。

3．注明外沿及有关门窗高度尺寸。

2. 剖到的斜屋面数量为( )。

A. 4B. 3C. 2D. 13. 屋面a处标高为( )。

公共建筑设计原理之建筑物剖面设计(ppt 76张)

图4.6 室内净高的确定
4.2 空间的高度
4.2.1.2 室内净高确定的因素
• （1）考虑房间的使用性质和活动特点，保证正常室内活动首先，房间的净高与人体活动尺度有很大关系，一般情况下，室内最小净高
应使人举手接触不到顶棚为宜，应不低于2.2m；其次，不同类型的房间由于使用人数不同，房间面积不同，其净高要求也不
4.2 空间的高度
4.2.1 单一空间净空高度的确定
4.2.1.1 室内净高的含义
•
一般情况下，室内净高是指楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。当楼盖和屋盖有下悬的构件影响空间有效使用时，室内净高则指从楼地面至下悬构件下缘的垂直距离。室内净高的确定见图4.6。
4.2 空间的高度
4.3。
4.1 建筑层数和建筑高度的确定
• （7）节约土地 • 建筑层数与用地的关系也十分密切。
一般来说，层数多的建筑比层数少的建筑节约用地。
4.1 建筑层数和建筑高度的确定
Back
图4.2 各种结构体系的适用层数
4.1 建筑层数和建筑高度的确定
图4.3 建筑造价与建筑层数的关系
Back
4.1 建筑层数和建筑高度的确定
• （2）从使用功能考虑 • 对于商场建筑和交通类建筑，由于人流量大，乘客、顾客携带重
物，室内外高差不可太大；而对于一般公共性建筑如行政办公楼、图书馆、学校、文化娱乐等建筑，可以有若干踏步的高差。如果建筑有半地下室，则首层地面标高与室外地面可能差半层左右高度。
• （3）从建筑物所要表达的个性考虑 • 一些纪念性建筑、博物馆、法院、银行或者重要的政府办公建筑，
4.3 建筑局部标高的确定
4.3 建筑局部标高的确定

《建筑立面图剖面》课件

对整个剖面图进行修饰和美化，使其更加美观和易于理解。
03
建筑立面图剖面的解读方法
确定观察角度和方向
总结词
确定观察角度和方向是解读建筑立面图剖面的基础。
详细描述
在解读剖面图时，首先要明确观察的角度和方向。剖面图通常是从某个特定的角度对建筑进行剖切，以展示内部结构和空间关系。了解剖面的观察角度有助于更好地理解剖面图的展示内容。
商业建筑立面图剖面
总结词
商业建筑是城市经济活动的重要载体，其立面图剖面的设计需要充分考虑商业氛围的营造和品牌形象的展示，同时满足建筑结构和功能等方面的要求。
详细描述
商业建筑的立面图剖面设计需要注重品牌形象和商业氛围的营造。在外观方面，可以采用独特的造型和色彩搭配，吸引顾客的注意力；在内部布局方面，需要充分考虑商业活动的特点和顾客的需求，合理规划空间布局和动线，提高商业活动的效率和顾客的购物体验。
标注尺寸和标高
在剖面图中标注尺寸，以便更好地了解建筑立面的实际尺寸和比例。
标注标高，以便了解建筑立面的高度和深度。
添加文字说明
在剖面图中添加文字说明，解释各个部分的功能和作用。文字说明应该简洁明了，易于理解。
完善细节和修饰
根据需要，进一步完善剖面图的细节，如添加阴影、高光等面
总结词
公共建筑是城市公共服务的重要组成部分，其立面图剖面的设计需要充分考虑公共利益的需求和城市形象的塑造，同时满足建筑结构和功能等方面的要求。
详细描述
公共建筑的立面图剖面设计需要注重公共利益和城市形象的表达。在外观方面，可以采用简洁大方的造型和色彩搭配，营造出庄重、典雅的氛围；在内部布局方面，需要充分考虑公共服务的特点和市民的需求，合理规划空间布局和设施配置，提高公共服务的水

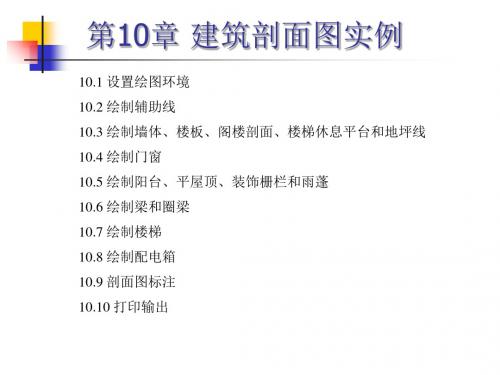

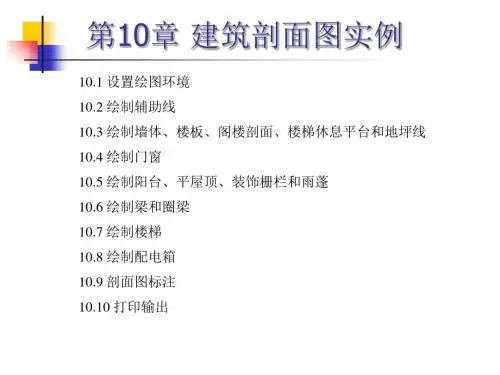

CAD2006课件第10章建筑剖面图实例

状态。
2．利用【图层】工具栏中的图层列表框将
“辅助线”层设置为当前层。
3．单击【绘图】工具栏中的直线命令按钮，
执行直线命令，在图幅内适当的位置绘制水平基
准线和竖直基准线。
4．按照图10-3所示的尺寸，利用偏移命令将
水平基准线及偏移后的水平辅助线按由下至上的
顺序进行偏移，得到水平的辅助线。完成后如图
3．单击【创建新的多线样式】对话框中的【继续】按钮，退出【创建新的多线样式】对话框并弹出【新建多线样式】对话框，对其进行如下设置。
下一页
上一页
返回主页
10.3绘制墙体、楼板、阁楼剖面、楼梯休息平台和地坪线
1）在说明文本框中输入“370 墙线”；
2）设置上边的线元素偏移 “ 250” 、下边的线元素偏移“120”；
下一页
图10-12画一条水平基线ST
上一页
返回主页
10.3绘制墙体、楼板、阁楼剖面、楼梯休息平台和地坪线
3）空格键重复多线命令，捕捉辅助线交点W（图10-12），捕捉辅助线交点X（图10-12），回车键结束命令。
4）空格键重复多线命令，捕捉辅助线交点出Z（图10-12），捕捉辅助线交点Y（图10-12），回车键结束命令。
下一页
上一页
返回主页
10.3绘制墙体、楼板、阁楼剖面、楼梯休息平台和地坪线
图10-13 用多线
D
命令绘制完的墙 F
体及其与辅助线
H
的关系
J
L
E NO
G PQ
I RS
K TU M
下一页
上一页
返回主页
10.3绘制墙体、楼板、阁楼剖面、楼梯休息平台和地坪线
10.3.3绘制楼板和楼梯休息平台

剖面及立面体型设计

④对于住宅，办公楼则可建多层或高层。
精选PPT
11
精选PPT
12
精选PPT
13
2．城市规划要求:
每一个城市，都有一个城市规划，规划中往往对一些地区的建筑物的高度有着严格的要求，如：南京东郊风景区，建筑就应与环境协调，不应建造体量大，层数多的建筑。夫子庙地区，同样如此，不应建高层建筑。
3．材料，结构等技术条件
2. 大小、高低相差悬殊的空间组合
（1）以大空间为主穿插布置小空间
（2）以小空间为主灵活布置大空间（如临街商住楼）
（3）综合性空间组合
精选PPT
30
大小、高低不同的空间组合
精选PPT
31
以大空间为主穿插布置小空间
精选PPT
32
综合性精空选P间PT 组合
33
3. 错层式空间组合当建筑物内部出现高低差，或由于地形的变化使房屋几部份空间的楼地面出现高低错落现象时，可采用错层的处理方式使空间取得和谐统一。
1 .重复小空间的组合这类空间常采用走道式和单元式的组合方式，如住宅、医院、学校、办公楼等。常将高度相同、使用性质相近的房间组合在同一层上，以楼梯将各垂直排列的空间联系起来构成一个整体。有的建筑由于使用要求或房间大小不同，出现了高低差别。如学校中的教室和办公室，可将它们分别集中布置，采取不同的层高，以楼梯或踏步来解决两部份空间的联系。
①降低层高可以减少内外墙体的体积，节约墙体材料，同时也减轻了结构的荷载，节约了结构用材，因此可以降低工程造价，一般每降低100mm 层高，可以降低造价1～2% 。
②降低层高，可导致建筑物的总高度降低，从而可以缩小建筑物之间的距离，从而节约土地、成本。
精选PPT

建筑识图的基本知识：建筑剖视图

按照地面材料和构造做法可分为: 整体地面：如水泥砂浆地面、细石混凝土地面、
水泥石屑地面、水磨石地面等。
块材地面：如砖铺地面、面砖、缸砖及陶瓷锦砖地面等。
卷材类：如地毯类地面名。
涂料类地面：是在水泥砂浆地面或混凝土地面涂刷地板漆，弥补了水泥砂浆和混凝土地面的缺陷，图读图示例
返回子目录返回主目录
1.图名、比例、定位轴线
2.剖到的构配件
转到楼板层和地面转到圈梁与过梁
3.未被剖到的构配件
4.尺寸和标高
5.索引符号
楼地层的组成
楼板层的组成
地面层的组成
楼板层的画法
返回子目录返回主目录
1）面层
地坪的面层又称地面，起着保护结构层和美化室内的作用。地面的名称是按照面层材料命名的。
2）垫层
垫层是基层和面层之间的填充层，其作用是承重传力，一般采用60~100mm厚的 C15混凝土垫层。
垫层材料分为刚性和柔性两大类：刚性垫层如混凝土、碎砖三合土等，有足够的整体刚度，受力后不产生塑性变形，多用于整体地面和小块块料地面。柔性垫层如砂、碎石、炉渣等松散材料，无整体刚度，受力后产生塑性变形，多用于块料地面。
附加层又称功能层，根据楼板层的具体要求而设置，主要作用是隔声、隔热、保温、防水、防潮、防腐蚀、防静电等。根据需要，有时和面层合二为一，有时又和吊顶合为一体。
楼板顶棚层位于楼板层最下层，主要作用是保护楼板、安装灯具、遮挡各种水平管线，改善使用功能、装饰美化室内空间。
在剖视图中，一般用两条粗实线表示预制楼板的厚度，而剖切到的现浇楼板，需在两条粗实线内采用涂黑的简化材料图例表示，面层用细实线绘制。
返回子目录返回主目录
4.竖直方向的尺寸、标高和必要的其它尺寸

快题设计之剖面精品PPT课件

表明建筑物被剖切部位的高度，各层梁板的具体位置以及墙、柱的关系，屋顶结构形式等。（结构表达清楚）
2、表明在此剖面内垂直方向室内、外各部位构造尺寸。如室内净高、楼层结构、楼面构造及各层厚度尺寸。（层高及标注尺寸）
3、表明建筑物竖向空间的布置情况。（空间关系表达清楚）
网架的经济跨度为40M左右。
砖混结构钢结构
框架结构
网架结构薄壳结构
悬索结构
结构选择
开间进深较小的房间，如住宅中的卧室、起居室等，多采用墙体承重，板直接搁置在墙上，结构层所占高度较小；
开间进深较大的房间，如教室、餐厅、商店等，多采用梁板布置方式，板搁置在梁上，梁支承在墙上或柱上，结构层高度较大；
1、夹层空间的利用
公共建筑，主体空间与辅助空间层高要求不同，常采取在主题空间周围布置夹层，充分利用空间
1、楼梯间及走道空间的利用
楼梯间底层休息平台下部空间的利用，增加其净空可采取（1）降低平台下地面标高（2）增加第一梯段高度
走道上空做技术层
四、剖面图绘制
剖面图绘制步骤：大致和立面图步骤相同。不过配景剖面图上不做强行要
大跨建筑，如体育馆等，多采用屋架、薄腹梁、空间网架、以及其它空间结构形式，结构层高度则更大。
二、基本尺度及层高的选择
基本尺度问题
不同类型建筑层高的选择
住宅中的卧室和起居室，因使用人数较少，面积不大，净高要求一般不应小于2400mm，层高在2800mm左右；
学校的普通教室，由于使用人数较多，面积较大，净高也相应加大，要求不应小于3400mm，层高在3600~3900mm 之间；
（三）错层式剖面组合方式
1、错层剖面组合是指在建筑物纵向和横向剖面中，房屋几部分之间的楼地面，高低错开。主要适合坡地上建筑或建筑体部之间由于房屋高度不同造成高差。如住宅、中小学等。

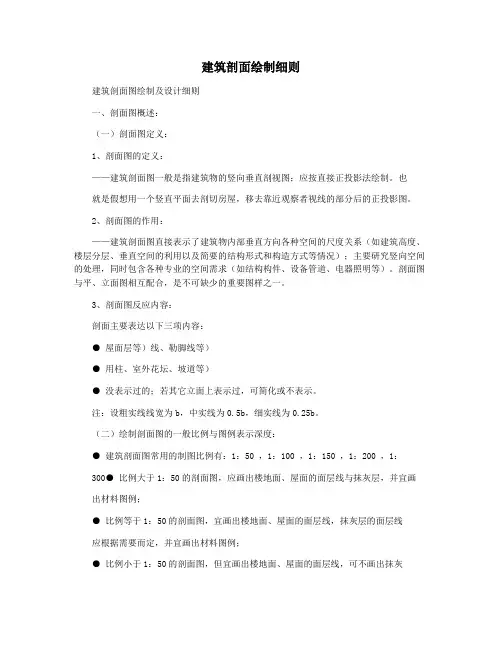

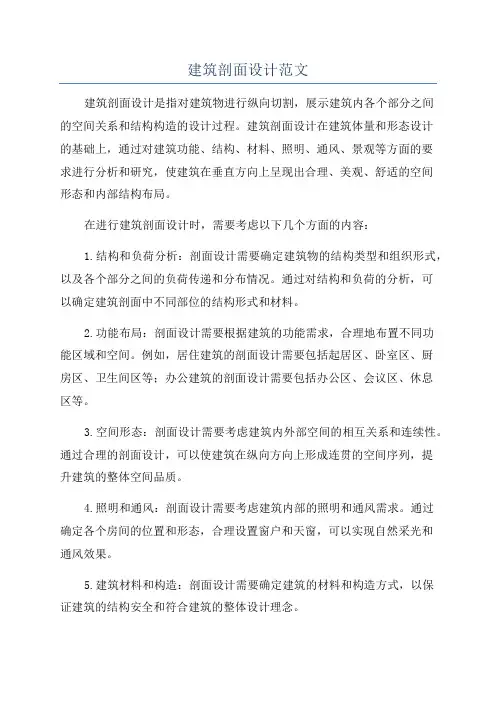

建筑剖面绘制细则

建筑剖面绘制细则建筑剖面图绘制及设计细则一、剖面图概述：（一）剖面图定义：1、剖面图的定义：——建筑剖面图一般是指建筑物的竖向垂直剖视图；应按直接正投影法绘制。

也就是假想用一个竖直平面去剖切房屋，移去靠近观察者视线的部分后的正投影图。

2、剖面图的作用：——建筑剖面图直接表示了建筑物内部垂直方向各种空间的尺度关系（如建筑高度、楼层分层、垂直空间的利用以及简要的结构形式和构造方式等情况）；主要研究竖向空间的处理，同时包含各种专业的空间需求（如结构构件、设备管道、电器照明等）。

剖面图与平、立面图相互配合，是不可缺少的重要图样之一。

3、剖面图反应内容：剖面主要表达以下三项内容：● 屋面层等）线、勒脚线等）● 用柱、室外花坛、坡道等）● 没表示过的；若其它立面上表示过，可简化或不表示。

注：设粗实线线宽为b，中实线为0.5b，细实线为0.25b。

（二）绘制剖面图的一般比例与图例表示深度：● 建筑剖面图常用的制图比例有：1：50 ，1：100 ，1：150 ，1：200 ，1：300● 比例大于1：50的剖面图，应画出楼地面、屋面的面层线与抹灰层，并宜画出材料图例；● 比例等于1：50的剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定，并宜画出材料图例；● 比例小于1：50的剖面图，但宜画出楼地面、屋面的面层线，可不画出抹灰层；● 比例为1：100～1：200的剖面图，宜画出楼地面、屋面的面层线；可画简化的材料图例(如钢筋混凝土涂黑等)；● 比例小于1：200的剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。

（三）剖切符号的表示：1、剖切符号的表示方法：（如图一）● 符号应是成对标注。

● 6~10mm(1：1比例)剖切位置线，宜为4~6mm。

(注：在1：100的图中剖切位置线的绘制长度为600~1000mm，投射方向线的绘制长度为400~600mm)。

● 剖切号的编号一般采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。
