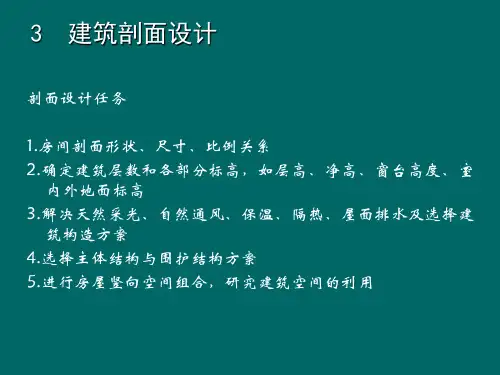

3建筑剖面设计C知识课件

  • 格式：ppt
  • 大小：11.03 MB
  • 文档页数：94

下载文档原格式

  / 94

合集下载

第3章建筑剖面设计PPT课件

第3章建筑剖面设计PPT课件

北京国家大剧院－－木质顶棚
3.1.2 结构、材料和施工的影响
房间的剖面形状除应满足使用要求以外，还应 考虑结构类型、材料及施工的影响。
3.1.3 采光、通风的要求
1、采光要求
一般进深不大的房间，采用侧窗采光和通风已 足够满足室内卫生的要求。当房间进深较大，侧窗 不能满足要求时，常设置各种形式的天窗，从而形 成了各种不同的剖面形状。
(5)建筑经济要求
在建筑群体组合中，单体建筑的层数愈多，用地愈经济。一栋 5层的住宅和5栋单层住宅相比较，在保证日照间距的条件下，前者 的用地面积约为后者的1/2，且道路和室外管线设置也相应减少。
建筑造价（不包括土地成本）与建筑层数关系密切。以砖混结 构的住宅为例，以三层的单位造价为100%，造价随着层数的增加 而降低，但达到6层以上时，造价又会随层数的增加而增加，所以6 层砖混结构的住宅是比较经济的。
净高与层高(H1—净高，H2—层高)
1、人体活动及家具设备尺寸 人数 面积：活动尺度，卫生要求（换气） 最小净高不小于2.2m。
住宅：2.6-2.8m 宿舍：3.3-3.6m 教室：3.3-3.6m 商场、餐厅、阅览室：4.2-6.0m
2、采光、通风 房间的高度应有利于天然采光和自然通风，以保
3.4 建筑空间的剖面组合与利用
一、剖面组合的方式 建筑剖面的组合方式主要是由建筑物中各类房间的高
度和剖面形状、房间的使用要求和结构布置特点等因素决 定的。剖面的组合方式有单层、多层、高层、错层和跃层 等。 1、单层
单层剖面便于房屋中各部分人流或物品与室外直接联 系，疏散方便快捷，缺点是占地较多。
某高层综合 办公楼，1-4 层为营业大 厅，5-7层为 交易大厅， 8-14层为办 公部分，地 下设置停车 场，顶楼设 设备间和电 梯机房。

建筑CAD课件图文-绘制建筑立面图剖面图

建筑CAD课件图文-绘制建筑立面图剖面图

返回
任务
绘制建筑立面图
返回
绘制建筑立面图
操作步骤-绘图准备
一、建立图层 用图层特性管理器命令layer（快捷命令为la）新建轴线、墙线、门窗、
文字标注及尺寸标注图层。 二、设置图形界限
用LIMITS命令来设置图形界限50000，30000。设置完后要用缩放图 形显示命令ZOOM将所设置的范围在屏幕上显示出来。
绘制建筑立面图
操作步骤-绘制一层门窗
•用OFFSET偏移命令向上3000mm绘制卷闸门高度方向定位线，并填充卷闸门M-6、 M-7、M-8,用LINE直线命令绘制卷闸门半开符号线 。 •在两线之间进行填充，填充后并修剪多余线
绘制建筑立面图
操作步骤-绘制一层进户双开防盗门
•进户双开防盗门门宽1800mm，门高3000mm，用矩形命令在④轴定位线右边 1050mm处绘制一个1800mmX3000mm的矩形
操作步骤-画楼板及屋顶
•按层高画各层楼板，用偏移命令画，各层层 高依次为4200，3300，3300，3300，3600， 往下画楼板厚度，板厚120，注意楼板是C轴与 A轴之间，从A轴墙边到C轴过去120，长为： 7400，楼板要涂黑。楼梯间屋顶也是厚120， 楼梯间顶上做600高女儿墙，所以从墙上端往 下600画楼梯间顶，并填充之。
绘制建筑立面图
操作步骤-绘制一层进户双开防盗门
•复制完成⑦轴与⑧轴之间的进户双开防盗门
绘制建筑立面图
操作步骤-绘制一层C-1窗
•一层C-1窗距室内地平线1200mm,距⑤轴定位线900mm,用RECTANG矩形命令绘 制1800mmX1800mm的矩形
绘制建筑立面图
操作步骤-绘制一层外墙装饰做法及墙面装饰线、雨篷线

建筑剖面设计

建筑剖面设计
等
公共建筑剖面设计
01 公共建筑类型：包括办公楼、 02 剖面设计原则：满足功能需
商场、酒店、学校等
求，符合建筑规范，注重空
间效果
03 设计要点：合理布局空间， 优化交通流线，注重采光通 风
04 实例分析：某办公楼剖面设 计，包括办公空间、会议空 间、公共空间等，注重空间 利用和采光通风效果。
剖面设计的发展
03 标注尺寸：在剖面图上
标注尺寸，以便施工人 员准确把握建筑的尺寸 和比例
02 绘制剖面图：根据剖面
位置，绘制建筑的剖面 图，包括墙体、门窗、 楼梯、管道等
04 添加细节：在剖面图上
添加细节，如家具、灯 具、装饰等，以展示建 筑的整体效果和氛围
剖面设计的方法
01 确定剖面位置：选择最能体 现建筑特点和空间关系的位 置
02 绘制剖面图：按照比例尺绘 制剖面图，包括墙体、门窗、 楼梯等
03 标注尺寸：在剖面图上标注 尺寸，包括长度、宽度、高 度等
04 标注材料：在剖面图上标注 材料，包括墙体、门窗、楼 梯等材料的名称和规格
剖面设计的技巧
01 确定剖面位置：选择最能体现建筑特点和空 间关系的位置进行剖切
02 比例控制：根据建筑规模和空间关系，合理 选择剖面图的比例
功能性：满足建筑功能需求，如采光、通风、隔音等
02
美观性：注重建筑外观的美感，如比例、线条、色彩等
03
经济性：考虑建筑成本和施工难度，尽量降低造价和施工难度
04
环保性：注重建筑节能和环保，如使用绿色建筑材料、降低能耗等
剖面设计的方法
2
与技巧
剖面设计的步骤
01 确定剖面位置：选择合
适的剖面位置，以便展 示建筑的内部结构和空 间关系

[整理]3第三章建筑剖面设计

[整理]3第三章建筑剖面设计

第三章建筑剖面设计(1)民用建筑中最常见的剖面形式是（）。

A：矩形B：圆形C：三角形D：梯形(2) 设计视点的高低与地面起坡大小的关系是（）。

A: 正比关系B: 反比关系C: 不会改变D: 毫无关系(3) 电影院对位排列，其视线升高值为（）。

A：60mm B：120m C：240mm m D：150mm(4) 中学演示教室当地面坡度大于（），应做成台阶形。

A：1:5 B：1:6 C：1:8 D：1:10(5) 重复小空间的空间组合方式常采用（）的手法。

①走道式②通道式③夹层式④大厅式A：①B：③④C：①②D：①②④(6)电影院错位排列，其视线升高值为（）。

A：60mm B：120mm C：240mm D：150mm(7) 下列哪一种房间进深大时应设置天窗（）。

A：卧室B：单层厂房C：厨房D：中学美术教室(8) 卧室净高常取（）。

A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m(9)教室净高常取（）。

A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m(10) 商场底层层高一般为（）。

A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m1.A2.B3.B4.B5.C6.A7.B8.C9.C10.D(1)单侧采光房间窗户上沿离地高应大于房间进深长度的（）。

A：1/2 B：1/4 C：2倍D：4倍(2) 无特殊要求房间窗台高度常取（）。

A: 900 B: 1200 C: 1500 D: 1800(3) 住宅、商店等一般民用建筑室内外高差不大于（）。

A：900 B：600 C：300 D：150(4) 为使观众厅声音均匀，宜采用（）棚。

A：连片形B：波浪形C：分层式D：悬挂式(5) 托儿所、幼儿园层数不宜超过（）。

A：二层B：三层C：四层D：五层(6)电影院错位排列，其视线升高值为（）。

建筑剖面设计 PPT课件

建筑剖面设计 PPT课件
25
二、建筑空间的 利用
(一)房间内的空 间利用
26
(二)走廊、门厅 和楼梯间的空间 利用
27
高可相应减小房屋的间距，节约用地、减轻房屋自 重，节约材料。 从节约能源出发，层高也宜适当降低。
12
（二）窗台高度
使用要求、人体尺寸和家具设备的高度来确定。并要符合 现行GBJ2-86《建筑模数协调统一标准》的规定。
为使窗坚固耐久，一般平开木窗的窗扇高度为800～ 1200mm ，对一般民用建筑用窗，各地均有通用图，各类 窗的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的 标志尺寸，需要时只要按所需类型及尺度大小直接选用。
（三）门的高度
门的尺度通常是指门洞的高度尺寸。
人流通行、家具设备的搬运、通风和采光以及比例关系等 来确定。
一般民用建筑门的高度不宜小于2100mm。 宜采和3M模数 数列。
13
（四） 处理空间比例常用手法
(1) 利用窗户的不同处理来调节空间的比例感。
14
(2)运用以低衬高的对比手法，将次要房间的顶棚降低，从而使 主要空间显得更加高大，次要空间感到亲切宜人。
一、建筑剖面的组合方式
单层
22
第三节建筑空间的组合和建筑空间利用
一、建筑剖面的组合方式
1.单层 等高、不等高、夹层组合
23
2. 多层和高层 叠加组合 错层组合
(1)利用室外台阶解决错层高差。 (2)利用楼梯间解决错层高差。
24
跃层组合
主要用于住宅建筑中，这些房屋的公共走廊每隔一至二层设置— 条，每个住户可有前后相通的一层或上下层的房间，住户内部以小 楼梯上下联系。
音质要求（观众厅顶栅形状的处理）
4
2、采光、通风的要求

现用房屋建筑学_武汉理工大学_第四版_第三章_建筑剖面设计

现用房屋建筑学_武汉理工大学_第四版_第三章_建筑剖面设计
School of Architectural and Civil Engineering Anhui University of Technology
建筑剖面设计

建筑的剖面形状的确定 房屋各部分高度的确定


房屋的层数的确定
建筑空间的组合 室内空间的处理和利用
School of Architectural and Civil Engineering Anhui University of Technology
建筑剖面的组合方式 单层 多层和高层 错层和跃层
高窗 天窗
保留墙面布展 大进深空间采光 （方向性与均匀性） 增加净高 独特剖面形状
School of Architectural and Civil Engineering Anhui University of Technology
确定剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
确定房间剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
采光、通风 的要求
视线升高值C
对位排列：120mm 错位排列：60mm
地面坡度>1:6 做台阶形
School of Architectural and Civil Engineering Anhui University of Technology
School of Architectural and Civil Engineering Anhui University of Technology
房屋各部分高度的确定


房间的净高：按楼地面完成面至吊顶或楼板或梁底 面之间的垂直距离 房间的层高：该层楼地面到上一层地面之间的距离

建筑制图课件画剖面图和断面图

建筑制图课件画剖面图和断面图
认真填写材料图例准确运用制图标准线型正确画剖面图断面图培养一丝不苟的工作作风剖面图剖面图学习任务1画杯形基础全剖面图半剖面图局部剖面图2画室外台阶的剖面图与断面图3画梁柱的断面图剖面图?剖面图的形成?形体的三面投影图只能表明形体外形的可见部分的轮廓线形体上不可见的轮廓线在投影图中用虚线表示
剖面图
剖面图
• 图中虚线一般不再画出见右图。
a) 半 剖 面 图 形成
c)半剖面图画法 b)标注方法 1-1剖面图
• （3）局部剖面图
• 用剖切面局部地剖开形体后
• 所得到的视图，称为局部剖面图。
• 局部剖面图只是形体整个投影图
• 中的一部分，因此不标注剖切线，
• 但是局部剖视和外形之间要
a)形成
• 用波浪线分开，且波浪线不得
• （2）半剖面图
• 当形体内外形状均为左右对称或 • 前后对称，而外形又比较复杂时， • 可将其投影的一半画成表示外部 • 形状的正投影，另一半画成表示 • 内部结构的剖面图。半剖面图的 • 标注和全剖面图相同。半剖面图 • 在剖切前投影图是对称的，剖切 • 后在半个剖面图中已清楚表达了 • 内部结构形状，所以在另半个视
模仿任务
•
•
1.画小型房屋的全剖面图和半剖面图
•
应用任务
•
2.画变截面梁的移出断面图
创造任务
•
3.画钢屋架的重合断面图
•
•
• 用剖切面完全地剖开形体所得到的剖面图，称为全剖面图见图5-9。 在剖面图中，被剖切后形成断面图形的轮廓线用粗实线画出，且在断 面上画出剖面线；未剖切到的但在剖视方向仍可见到轮廓线也用粗实 线画出，不可见的线（虚线）一般不再画出。
a)形成
细实线
粗实线

第三章 民用建筑剖面设计

第三章 民用建筑剖面设计

高大的宫殿式宴会厅 显得豪华却不亲切
空间尺度与视觉感受
居住空间的尺度宜人
高 而 窄 的 空 间 比 例
宽而较矮的空间比例
二、窗台的高度
1. 窗台高度一般常取900-1000毫米 2. 有特殊要求的房间窗台高度.
三、室内外地面高差
1、内外联系方便 3、地形及环境条件 2、防水、防潮要求 4、建筑物性格特征（纪念性建筑除常借助于室内外高差值 的增大，以增强严肃、庄重、雄伟的气氛。）
大量民用建筑,室内外高差的取值一般为300～600mm
四、雨篷高度
为了便于施工和使构造简单,通常将雨篷与门洞过梁结合成一整体。雨 篷标高宜高于门洞标高200mm左右 。
五、地面高差
浴室、厕所、厨房、阳台及外走廊等,它们的地面标高应比其他房间的 地面标高约低于20～5Omm,以防积水外溢,影响其他房间的使用
人体活动要求 房间净高应不低于2.20米。 卧室净高常取2.8~3.0米，但不应小于2.4米。 教室净高一般常取3.30~3.60米。 商店营业厅底层层高常取4.2~6.0米，二层层高常取3.6~5.1米左右
家具设备的影响
1.学生宿舍通常设有双人床， 层高不宜小于3.25米。 2.演播室顶棚下装有若干灯具，为避免眩光，演播室的净高不应小于 4.5米。
2、采光、通风等卫生要求 当房间采用单侧采光时，通常窗户上沿离地的高度，应大于房间进深长 度的一半；当房间允许两侧开窗时，房间的净高不小于总深度的1/4。
3、结构层高度及构造方式的要求
梁板结构高度对房间高度的影响
4.建筑经济效果
一般住宅层高每减少100mm,土建投资可节约1%左右。 5.室内空间比例
建筑设计人员获得的基地红线图及土质、水文等资料所标注的都是绝对标高， 在设计时涉及建筑物的各部分都应当换算为相对标高进行标注，以免混淆

建筑平面图识读课件图文-建筑平面图识读-剖面图

建筑平面图识读课件图文-建筑平面图识读-剖面图

二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
3.300
建筑剖面图的 形成
3.180
500
500
500
2.400 0.900 -0.300
断面轮廓 为粗实线 C
投射方向
断
面
+0.000
后
细的
4500
1200 实 可
1-1剖面图
B 1:100
线A 见 轮
廓
为
剖切平面
建筑剖面图
作用：建筑剖面图用来表达建筑 物内部垂直方向 的结构形式、分 层情况、内部构造及各部位的高 度等。它与建筑平面图、立面图 相配合，是建筑施工图中不可缺 少的重要图样之一。
屋顶平面图的 形成
一层
比例
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
定位轴线
D C A
D
B A 3
2 1
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
4、未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊 端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和 室内的各种装饰等；

第3章-建筑剖面设计 (2)

第3章-建筑剖面设计 (2)

房间的剖面形状——矩形、非矩形
平面设计着重解决内部空间的水平方向上的问题，而剖 面设计的任务则是：根据建筑物的用途、规模、环境条 件及人们的使用要求,解决建筑物在高度方向的布置问题。 ·剖面图——垂直方向 房屋各部分 组合关系 ·剖面设计——各部分高度 建筑层数 空间组合利用
5
2016年3月19日6时30分
三级
5
100
1200
四级
不同结构体系适宜层数
框架结构
框架剪力墙结构
图3-29
剪力墙结构
各种筒体结构 （a）筒体－框架结 构（内筒式）； （b）筒体－框架结 构（外移式）； （c）框筒结构； （d）筒中筒结构； （e）多筒体结构
民用建筑的耐火等级、层数、长度和面积
防火分区间 耐火 等级
最多允许层数
最大允许长度 （m ）
每层最大允许 建筑面积（㎡ ）
2500
备注
一、二级
按本规范第1.0 .2条规定
150
1、体育馆、剧院的观众厅，展览建筑的展厅 ，其防火分区最大允许建筑面积可适当放宽； 2、托儿所、幼儿园的儿童用房和儿童游乐厅 等儿童活动场所不应超过3层或设置在四层及 四层以上楼层或地下、半地下建筑内。 1、托儿所、幼儿园的儿童用房和儿童游乐厅 等儿童活动场所、老年建筑和医院、疗养院的 住院部不应超过2层或设置在三层及三层以上 楼层或地下、半地下建筑内。 2、商店、学校、电影院、剧院、礼堂、食堂 、菜市场不应超过2层或设置在三层及三层以 上楼层。 学校、食堂、菜市场、托儿所、幼儿园、老年 人建筑、医院等不应设置在二层。
图 剖面形状与音质的关系
视听要求 视线声音无遮挡 地坪升起 反射声合理分布 剖面形状（顶棚）
9

大学课程;房屋建筑学之剖面设计

大学课程;房屋建筑学之剖面设计
方面因素来确定房间高度和形状。
视线 声线
人数少、面积小的房间净高可以低一些；
3 建筑剖面设计
房间的剖面形状
对阶梯教室，电影院、剧院、体育馆的观众厅要求作视线分析，以保证人眼到 观看对象之间没有视线遮挡，来决定室内地坪升起的剖面形状。
观看对象(设计视点)的位置越低，地坪升起越高。 设计视点要选择观看对象最不利部位
反射均匀
反射均匀
3 建筑剖面设计
层数确定和剖面组合方式
单层 适应于覆盖面及跨度较大的结构布置、顶部需要采光通风的房屋。 便于房屋中各部分人流或物品和室外直接联系 缺点：用地不经济，道路和室外管线设施都相应增加。
声聚焦
反射均匀
反射均匀
3 建筑剖面设计
层数确定和剖面组合方式
多层和高层 适用于较多相同高度房间的组合。 多层和高层剖面的组合应注意上下层墙、柱等承重 构件的对应关系，以及各层 之间的相应面积分配。 优点：节省土地资源，有利于布置室外辅助设施和绿化 特点：由于高层房屋承受测向风力的问题比较突出，通常以框架结合剪力墙或 把电梯间楼梯间和设备管线组织在竖向筒体中，以加强房屋的刚度。
把室内地坪相对提高，形成室内外高差，至少150mm，通常450～600mm，有些
建筑为了使地下室采光通风高窗，而将室内外高差做到900～1800mm。室外地坪
标高相对底层地坪标高±0.000取负值。
4. 阳台、浴厕、厨房、外廊等易于积水或经常需要水冲洗的地方，地坪标高略低
20～50mm。
3 建筑剖面设计
教室——黑板下缘， 电影院观众厅——荧幕下缘， 剧院观众厅——舞台面上大幕投影线
或升高300mm范围内
3 建筑剖面设计
房间的剖面形状

9.4建筑剖面图.ppt-高等教育出版社

9.4建筑剖面图.ppt-高等教育出版社

9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
5.详图索引符号 在建筑剖面图中，对于需要另用详图说明的部
位或构配件，都要加索引符号，以便到其他图纸上 去查阅或套用的标准图集。
返回
9.4 建筑剖面图
9.4.3 建筑剖面图的识读技能
建筑物剖面图的识读步骤如下：
⑴首先阅读图名和比例，并查阅底层平面图上 的剖面图的剖切符号，明确剖面图的剖切位置和投 射方向。
9.4 建筑剖面图
9.4.1 建筑剖面图的形成与用途
在建筑剖面图中，被剖到的墙身、楼板、屋面 板、楼梯段、楼梯平台等轮廓线用粗实线表示，没 有被剖到但投影时仍能见到的门窗洞、楼梯段、楼 梯平台及栏杆扶手、内外墙的轮廓线用中实线表示 ，门窗扇及其分格线、雨水管等用细实线表示。室 内外地坪线仍用特粗线表示。钢筋混凝土圈梁、过 梁、楼梯段等可涂黑表示。
建筑剖面图的常用图例见表8-12。
9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
1.图名、比例、图例和定位轴线
建筑剖面图一般只画出两端的轴线及其编号， 并标注其轴线间的距离，以便与平面图对照，有时 也画出被剖切到的墙或柱的定位轴线及其轴线间的 距离。
9.4 建筑剖面图
9.4.2 建筑剖面图的图示内容
⑶画各种梁的轮廓线以及断面。 ⑷画楼梯、台阶及其他可见的细节构件，并 且绘出楼梯的材质。 ⑸画尺寸界线、标高数字和相关注释文字。
9.4 建筑剖面图
9.4.4 建筑剖面图的绘制 应用实例 建筑剖面图的绘制方法和步骤
⑹画索 引符号及尺 寸标注，如 右图9-12c所 示
图9-12 建筑剖面图的绘制步骤
9.4 建筑剖面图
9.4 建筑剖面图
9.4.4 建筑剖面图的绘制 应用实例 建筑剖面图的绘制方法和步骤

3建筑剖面设计.ppt精品文档

3建筑剖面设计.ppt精品文档
3.2.1
房屋建筑学
房间的净高和层高
• 房间的剖面设计，首先需要确定房间的 净高和层高。
• 房间的净高是指楼地面到结构层（梁、 板）底面或顶棚下表面之间的距离。
• 层高是指该层楼地面到上一层楼面之间 的距离。
2019/9/28
第3章建筑剖面设计
房间的净高和层高
房屋建筑学
2019/9/28
第3章建筑剖面设计
2019/9/28
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2019/9/28
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2019/9/28
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2019/9/28
第3章建筑剖面设计
房屋建筑学
③空间结构体系
• ③空间结构体系适用于低层大跨度建筑， 如影剧院、体育馆、仓库、食堂等
第3章建筑剖面设计
3.1 房间的剖面形状
房屋建筑学
• 房间的剖面形状分为矩形和非矩形两类， 大多数民用建筑均采用矩形。
• 采用矩形的原因是：矩形剖面简单、规 整、便于竖向空间的组合，容易获得简 洁而完整的体形，同时结构简单，施工 方便。
2019/9/28
第3章建筑剖面设计
房屋建筑学
影响房间的剖面形状的因素：
房间的净高和层高
房屋建筑学
2019/9/28
第3章建筑剖面设计
房屋建筑学
在通常情况下，房间高度的确定主要考虑以下几
个方面： 1 人体活动及家具设备尺寸
• 房间净高应不低于2.20m。
• 卧室净高常取2.6~2.8m， 但不应小于2.4m。
• 教室净高一般常取 3.30~3.60m。

建筑室内设计：剖面图

建筑室内设计：剖面图

3.1.3 剖面图的图示方法
第二步，画出剖面的剖切符号并进行标注。
1
1
既便于读者读图，又为下一步的作图打下了基础。
3.1.3 剖面图的图示方法
第三步，画出截面和剖开后剩余部分的轮廓线。
3.1.3 剖面图的图示方法
第四步，填绘建筑材料图例。
目的在于区分截面部分和非截面部分，同时表 明建筑形体的选材用料。
不同层次上时，则可采用两个或两个以上互相平
行的剖切平面对物体进行剖切，然后讲各剖切平
面所剖到的形状同时画在一个剖切图中，所得到
的剖面图称为阶梯剖面图，属于全剖面图的一种
特例。
。
假想用一个剖切平面将物体剖开，移去剖切平面与观 察者间的部分形体，即可见到形体上被剖切后出现的截面 形状，如果把这个截面形状单独投影到与其平行的投影面 上，即可得到该截面图形的实形，此投影图就称为断面图， 简称断面。
用一个平面作为剖切平面，假想在形体的适当部位切 开，并移去剖切平面与观察者之间的部分，将剩余部分投 影到与剖切平面平行的投影面上，所得的投影图就称为剖 面图，简称剖图。
➢ 一部分是被平面切到的部分（阴影部分） ➢ 另一部分是沿投影方向未被切到但能看到部分的投影
3.1.2 剖面图的标注
用剖面图配合其它投影图表达形体时，为了便于读图， 要将剖面图中的剖切位置和投影方向在图样中加以说明， 同时还要注明剖面图的名称，这既是剖面图的标注。
3.1.4 剖面图的类型——全剖面图
3.1.4 剖面图的类型——半剖面图
当形体具有对称面，并且内外结构都比较复杂
时，可用两个相互垂直的平面去剖切形体，以图形
对称线为分界线，一半绘制形体的外形（投影图），
另一半绘制形体的内部结构（剖面图），这种组合
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 底层室内地面应高于室外地面300mm以 上。见[住宅防水、防潮要求]
2020/7/15
第3章建筑剖面设计
3
地形及环境条件
房屋建筑学
• 山地和坡地建筑物，应结合地形的起伏 变化和室外道路布置等因素，综合确定 底层地面标高.见[建筑高差处理]
2020/7/15
第3章建筑剖面设计
4
建筑物性格特征
房屋建筑学
• 室内外高差主要由以下因素确定。
2020/7/15
第3章建筑剖面设计
1 内外联系方便
房屋建筑学
• 室外踏步的级数常以不超过四级（600毫 米）。仓库为便于运输常设置坡道，其 室内外地面高差以不超过300毫米为宜。 见[某别墅踏步处理]
2020/7/15
第3章建筑剖面设计
2
防水、防潮要求
房屋建筑学
2020/7/15
第3章建筑剖面设计
房屋建筑学
家具设备尺寸
• 医院手术室净高及层高应考虑手术台、
无影灯、手术观摩的尺寸。
• 游泳馆跳台处的建筑净高应考虑跳台的 高度加上运动员的起跳高度和安全附加 量。
2020/7/15
第3章建筑剖面设计
家具设备尺寸
房屋建筑学
• 有风管时要考虑风管的尺寸和必要的检 修空间。
2020/7/15
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2020/7/15
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2020/7/15
第3章建筑剖面设计
②框剪、筒体等
房屋建筑学
2020/7/15
第3章建筑剖面设计
房屋建筑学
③空间结构体系
• ③空间结构体系适用于低层大跨度建筑， 如影剧院、体育馆、仓库、食堂等
2020/7/15
第3章建筑剖面设计
房屋建筑学
④物质技术影响
• ④确定房屋层数除受结构类型的影响外， 建筑的施工条件、起重设备、吊装能力 以及施工方法等均对层数有所影响。
2008鸟巢
2020/7/15

第3章建筑剖面设计
房屋建筑学
3 建筑基地环境和城市规划的要求
• 1. 房屋的层数与 所在地段的大小、 高低起伏变化有 关。
2020/7/15
第3章建筑剖面设计
房屋建筑学
①混合结构
• ① 混合结构的建筑一般为1-6层。常用于 一般大量性民用建筑，如住宅、医院等。
2020/7/15
第3章建筑剖面设计
房屋建筑学
①混合结构
• ① 混合结构的建筑一般为1-6层。常用于 一般大量性民用建筑，如住宅、医院等。
2020/7/15
第3章建筑剖面设计
的天窗，形成了
各种不同的剖面
形状。
[不同采光方式对 剖面形状的影响]
2020/7/15
第3章建筑剖面设计
房屋建筑学
3.1.3 采光、通风的要求
• 特殊要求的房间为使室内照度均匀、稳 定、柔和、并减轻和消除眩光的影响、 避免直射阳光损害陈列品，常设置各种
形式的采光窗
2020/7/15
第3章建筑剖面设计
2020/7/15
第3章建筑剖面设计
3 结构高度
房屋建筑学
1) 层高等于净高加上楼板层（结构层）的 高度
2) 在满足房间净高要求的前提下，其层高 尺寸随结构层的高度而变化。结构层愈 高，则层高愈大；结构层高度小，则层 高相应也小。 见下页图
3) 坡屋顶建筑的屋顶空间高，不做吊顶时 可充分利用屋顶空间，房间高度可较平 屋顶建筑低。
图3.11
房屋建筑学
2020/7/15
第3章建筑剖面设计
2 采光通风
房屋建筑学
• 用内墙上开设高窗，或在门上设置亮子 等，改善室内的通风条件房间.
• 公共建筑应考虑房间正常的气容量，中 小学教室每个学生气容量为3-5m3/人，电 影院为4－5m3/人。根据房间的容纳人数、 面积大小及气容量标准，可以确定出符 合卫生要求的房间净高。
第3章建筑剖面设计
3.1 房间的剖面形状
房屋建筑学
• 房间的剖面形状分为矩形和非矩形两类， 大多数民用建筑均采用矩形。
• 采用矩形的原因是：矩形剖面简单、规 整、便于竖向空间的组合，容易获得简 洁而完整的体形，同时结构简单，施工 方便。
2020/7/15
第3章建筑剖面设计
房屋建筑学
影响房间的剖面形状的因素：
• 一般民用建筑室内外高差不宜过大；纪 念性建筑除常借助于室内外高差值的增 大，以增强严肃、庄重、雄伟的气氛。 见[纪念性建筑物性格特征]
2020/7/15
第3章建筑剖面设计
房屋建筑学
• 在建筑设计中，一般以底层室内地面标 高为±0.000，高于它的为正值，低于它 的为负值。
2020/7/15
第3章建筑剖面设计
• 2.确定房屋的层 数要符合各地区 城市规划部门对 整个城市面貌的 统一要求。
2020/7/15
第3章建筑剖面设计
图3.12
房屋建筑学
2020/7/15
第3章建筑剖面设计
4 建筑经济效果
房屋建筑学
1) 在满足使用要求和卫生要求的前提下， 适当降低层高可相应减小房屋的间距， 节约用地、减轻房屋自重，节约材料。
2) 从节约能源出发，层高也宜适当降低。
2020/7/15
第3章建筑剖面设计
2020/7/15
第3章建筑剖面设计
房屋建筑学
• 窗台高度一般常取900-1000mm，这样窗台距 桌面高度控制在100～200mm。
• 有特殊要求的房间窗台高度。
• 落地窗
3.2.2 窗台高度
2020/7/15
第3章建筑剖面设计
3.2.3
室内外地坪高差
房屋建筑学
• 为了防止室外雨水流入室内，并防止墙 身受潮，一般民用建筑常把室内地坪适 当提高，以使建筑物室内外地面形成一 定高差。
第3章建筑剖面设计
房间的净高和层高
房屋建筑学
2020/7/15
第3章建筑剖面设计
房间的净高和层高
房屋建筑学
2020/7/15
第3章建筑剖面设计
房屋建筑学
在通常情况下，房间高度的确定主要考虑以下几
个方面： 1 人体活动及家具设备尺寸
• 房间净高应不低于2.20m。
• 卧室净高常取2.6~2.8m， 但不应小于2.4m。
房屋建筑学
（2）座位排列方式 （3）排距 （4）视线升高值C [见视觉标准与地面升起]
中学教室 地面升起] flash
2020/7/15
第3章建筑剖面设计
音质要求
房屋建筑学
❖有音质要求的房间(剧院、电影院、会堂) ➢声能分布均匀 ➢防止回声 ➢避免声聚焦 ➢观众厅声学特点 [观众厅剖面形状]
2020/7/15
• 使用要求 • 结构、材料和施工的影响 • 采光、通风的要求
2020/7/15
第3章建筑剖面设计
3.1.1 使用要求
房屋建筑学
有视线要求的房间(影剧院的观众厅、体 育馆的比赛大厅、教学楼中阶梯教室等) 剖面形状
➢地面的升起坡度
2020/7/15
第3章建筑剖面设计
房屋建筑学
第3章建筑剖面设计
视线要求
2 结构类型和建筑材料
2020/7/15
第3章建筑剖面设计
房屋建筑学
①混合结构
• ①混合结构的建筑一般为1-6层。常用于 一般大量性民用建筑，如住宅、医院等。
2020/7/15
第3章建筑剖面设计
房屋建筑学
①混合结构
• ① 混合结构的建筑一般为1-6层。常用于 一般大量性民用建筑，如住宅、医院等。
2020/7/15
第3章建筑剖面设计
5 室内空间比例
房屋建筑学
• 3）处理空间比例时，可以借助一些手法 来获得满意的空间效果。
①利用窗 户的不同 处理来调 节空间的 比例感。
2020/7/15
第3章建筑剖面设计
房屋建筑学
利用窗户的不同处理来调节空间的比例感
窄而长的窗户使房间感觉高一些。 宽而扁的窗户使人感觉房间低一些。
2020/7/15
第3章建筑剖面设计
5 室内空间比例
房屋建筑学
• 3）处理空间比例时，可以借助一些手法 来获得满意的空间效果。
②运用以低衬高 的对比手法，将 次要房间的顶棚 降低，从而使主 要空间显得更加 高大，次要空间 感到亲切宜人。
2020/7/15
第3章建筑剖面设计
房屋建筑学
改变顶棚的高度， 以增加建筑的层次 感。
第3章建筑剖面设计
音质要求
房屋建筑学
2020/7/15
第3章建筑剖面设计
房屋建筑学
3.1.2 结构、材料和施工的要求
• 优先考虑采用矩形剖面。 大跨度建筑的房间剖面由于结构形式的不
同而形成不同于砖混结构的内部空间特征
2020/7/15
第3章建筑剖面设计
房屋建筑学
3.1.3 采光、通风的要求
• 房间进深不大，采用侧窗采光和通风 房间进深较大，侧窗不能满足要求时， 常设置各种形式
巴黎国家工业与技术中心陈列馆
2020/7/15
第3章建筑剖面设计
房屋建筑学
③空间结构体系
• ③空间结构体系适用于低层大跨度建筑， 如影剧院、体育馆、仓库、食堂等
2020/7/15
第3章建筑剖面设计
房屋建筑学
③空间结构体系
• ③空间结构体系适用于低层大跨度建筑， 如影剧院、体育馆、仓库、食堂等
代代木体育馆
5 室内空间比例
房屋建筑学
• 1）房间比例应给人以适宜的空间感觉。
