长沙理工大学发电厂电气部分试题第一篇：长沙理工大学发电厂电气部分试题长沙理工大学拟题纸课程编号 003023 拟题教研室（或老师）签名教研室主任签名课程名称（含档次）发电厂电气部分专业层次（本、专）本科专业电气工程及其自动化考试方式（开、闭卷）闭卷一、填空(15分)1.电压互感器的一次组联接入被测电路，运行中其二次绕组不允许_____路。

2.开关电器加速电弧熄灭的方法有___________________、______________、________________和___________________。

6.配电装置可分为_______式配电装置、________式配电装置和成套式配电装置。

7.选择隔离开关时应考虑的选择与校验项目有：按型式选择、按_____________选择、按_____选择、校验_______、校验_____、校验________。

二、单择题（10分）1.熔断器额定电流是指熔断器的（）部分允许通过的最大长期工作电流。

A．熔管。

B．熔件。

C．熔管、载流部分和底座。

D.载流部分和底座。

3.选择断路器时，应要求断路器的额定开断电流（）断路器开断时所通过的最大短路电流。

A．不大于。

B．不小于。

C．小于。

D.大于。

5.同一相母线中绝缘子之间的距离（）临界垮距时，其动稳定合格。

A．不大于。

B．小于。

C．大于。

D.不小于。

三、名词解释（15分）1.熔断器的极限断路电流：2.断路器的分闸时间： 3.断路器的额定开断电流：四、问答题（20分）4.运行中电流互感器器什么不允许开路。

六、选择测量用电流互感器的条件。

（8分）“发电厂电气主系统试题”A 答案一、填空(15分)1.并。

短。

2.气体吹动。

多断口。

电弧与固体介质接触。

金属灭弧栅。

6.屋内。

屋外。

7.额定电压。

额定电流。

机械负荷。

动稳定。

热稳定。

二、单择题（10分）1.C。

2.A。

3.B。

4.B。

5.A。

三、名词解释（15分）1.熔断器的极限断路电流：是指其能够可靠切断的最大电流。

1.5影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。

其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。

1.9为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。

在开环系统中传递函数的任何变化将引起输出的变化。

其次，不可避免地会有扰动因素作用在被控对象上，引起输出的变化。

利用传感器对扰动进行测量，通过测量电路在设定上引入一定修正，可在一定程度上减小扰动的影响，但是这种控制方式同样不能达到很高的精度。

一是对扰动的测量误差影响控制精度。

二是扰动模型的不精确性影响控制精度。

比较好的方法是采用闭环控制。

闭环控制系统的的基本组成见图X1-3。

它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定值相比较，当发现它们之间有差异时，进行调节。

这里系统和扰动的传递函数对输出基本没有影响，影响系统控制精度的主要是传感器和比较电路的精度。

在图X1-3中，传感器反馈信号与设定信号之差不直接送到放大电路，而先经过一个校正电路。

这主要考虑从发现输出量变化到执行控制需要一段时间，为了提高响应速度常引入微分环节。

另外，当输出量在扰动影响下作周期变化时，由于控制作用的滞后，可能产生振荡。

为了防止振荡，需要引入适当的积分环节。

在实际电路中，往往比较电路的输出先经放大再送入校正电路，然后再次放大。

图X1-3为原理性构成。

2．1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。

对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。

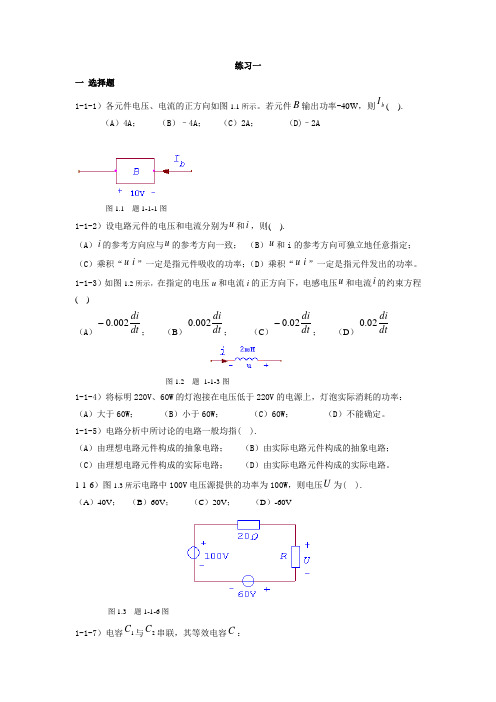

练习一一 选择题1-1-1）各元件电压、电流的正方向如图1.1所示。

若元件B 输出功率-40W ，则b I ( ).（A ）4A ； （B ）–4A ； （C ）2A ； （D)–2A图1.1 题1-1-1图1-1-2）设电路元件的电压和电流分别为u 和i ，则( ).（A ）i 的参考方向应与u 的参考方向一致； （B ）u 和i 的参考方向可独立地任意指定； （C ）乘积“u i ”一定是指元件吸收的功率；（D ）乘积“u i ”一定是指元件发出的功率。

1-1-3）如图1.2所示，在指定的电压u 和电流i 的正方向下，电感电压u 和电流i 的约束方程( )（A ）dt di002.0-； （B ）dt di002.0； （C ）dt di02.0-； （D ）dt di 02.0图1.2 题 1-1-3图1-1-4）将标明220V 、60W 的灯泡接在电压低于220V 的电源上，灯泡实际消耗的功率： （A ）大于60W ； （B ）小于60W ； （C ）60W ； （D ）不能确定。

1-1-5）电路分析中所讨论的电路一般均指( ).（A ）由理想电路元件构成的抽象电路； （B ）由实际电路元件构成的抽象电路； （C ）由理想电路元件构成的实际电路； （D ）由实际电路元件构成的实际电路。

1-1-6）图1.3所示电路中100V 电压源提供的功率为100W ，则电压U 为( ).（A ）40V ； （B ）60V ； （C ）20V ； （D ）-60V图1.3 题1-1-6图1-1-7）电容1C 与2C 串联，其等效电容C ：（A ）21C C +； （B ）2111C C +； （C ）2121C C C C +； （D ）21C C1-1-8）在图1.4所示电路中，已知电流波形：L i x =；则电压L u 的波形为( ).A ）； （B ）；（C ）； （D ）。

图1.4 题1-1-8图1-1-9）图1.5所示电路各物理量的约束方程( )。

………………………………………………………………………………………………………试卷编号拟题教研室（或教师）签名教研室主任签名………………………………………………………………………………………………………长沙理工大学考试试卷………………………………………………………………………………………………………课程名称（含档次）继电保护原理课程代号0808000475专业电气工程及其自动化层次（本部、城南）本部考试方式（开、闭卷）闭卷一、填空题（共20分，每小题2分）1、反映所测电气量下降而使保护动作的继电器称为( )量继电器。

2、继电器的（）与（）之比称为返回系数，过量继电器的返回系数（）1。

3、线路三段式电流保护中，电流（）段和电流（）段为主保护，电流（）段为后备保护。

4、电流保护的动作电流越小，保护的灵敏度越（），保护范围越（）。

5、在电网的终端线路上，电流III段可作为（）保护。

6、中性点非直接接地电网的绝缘监视装置是根据单相接地故障后出现零序电（）的特征实现的，它（）判断故障线路，（）判断故障相别。

7、保护与重合闸采用（）加速配合时，保护的第一次动作是无选择性的。

8、反应接地故障的A相阻抗继电器，所加电压为A相电压，电流为A相电流与（）的K倍之和，其中K与线路的单位（）阻抗与单位（）阻抗有关。

9、高频保护中按高频信号所代表的含义分为：闭锁信号、（）和（）三种形式。

10、在变压器励磁涌流中，除有大量的非周期分量外，还有大量的（）分量，其中以（）谐波为主。

二、判断题（对的划“√”，错的划“×”。

共10分，每小题1分）1、电压互感器在运行中二次绕组不允许短路。

（）2、电流II段的灵敏性比电流I段更好。

（）3、电流继电器的内阻很大，电压继电器的内阻很小。

（）4、电流I段的保护范围与故障类型及系统运行方式有关。

（）5、中性点不接地电网发生单相接地时，故障线路所测零序电流为本身对地电容电流。

（）6、中性点直接接地网中的阶段式零序电流保护受系统振荡及过负荷的影响很大。

长沙理工大学考试试卷………………………………………………………………………………………………………………试卷编号01 拟题教研室（或教师）签名电子教研室教研室主任签名………………………………………………………………………………………………………………课程名称（含档次）模拟电子技术课程代号专业电类相关专业层次（本、专）本科考试方式（开、闭卷）闭卷一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

长沙理工大学2005年攻读硕士学位研究生入学考试试题（答案必须写在答题纸上，答题纸和试卷一并装入试题袋中，否则无效）考试科目名称及代码：电路44141341学科、专业：电力系统及其自动化、高电压与绝缘技术一、图1所示电路中，用结点电压法求9V电流源发出的功率。

（l5分）二、图2所示电路中，当开关S闭合时，求电流I；当开关S打开，求电压U S。

三、图3所示电路中，N C为含源线性电阻网络，已知S闭合情况下，R L＝∞时，U=30V；R L＝3Ω时，R L为获得最大功率，求开关S断开时，R L取何值才能获得最大功率，并求此最大功率。

12四、图4所示电路原已达稳态，开关S 在t=0时闭合，求t≥0时的响应u C （t ）。

五、图5所示正弦稳态电路中，端口2-21开路，已知输入端口电压U ∙S 与I ∙S 同相位，电路消耗功率为1000W，U S ＝400V,R 1＝20Ω,R 2＝R L ,R 3＝10Ω,求：1）电流有效值I 、I L 、I C 和电压u 2的瞬时表达式；2）R 2、X L 、X C ；3)作电路的向量图。

六、图6所示电路中，N 为不含独立电源的线性时不变网络，u S (t)为激励，u(t)为响应，已知其零输入响应为-t e V （t>0），设初始条件不变，u S (t)=δ(t)V时，全响应为3-t e V （t>0），试求：1）u S (t)=ε（t-1）V 时的全响应；2）u S (t)=102cos （t+60o ）V 时的正弦稳态响应。

3七、图7所示电路中，N 为无源线性电阻网络，其传输参数为A=5，B=6，C=1.5，D=2，求R L 获得最大功率时，10V 电压源提供的功率。

八、图8所示电路中，已知非线性电阻伏安特性为：i=g(u)=0.25u 2（u>0）A 直流电压源U S =12V，小信号电压源u S (t)=20cosωt ，mV ，试求电压u 和电流i 。

考研模拟试题（一）一．列写下图所示直流电路的节点方程 ,并求出两个独立电流发出的功率。

（20分）二．如图所示的正弦电路，已知当I1 =I2 =I，R2 =10Ω，ωM =10Ω时，虚线框内的并联电路达到谐振，求此时的R1，X1。

（20分）三．电路如图3所示，已知双口网络N的传输参数矩阵，试求负载电阻R2为何值时,R2获得最大功率，并求此最大功率。

（20分）四．电路如图所示N为线性含源网络，已知is =8A , us=12V时，响应UX=80V；is=- 8A ,us =4V时，响应UX=0V；当is=0A , us=0V时，响应UX= -40V。

求当is=10A ,u s =20V时,响应UX为多少。

（20分）五、正弦稳态电路如图5所示，试求图中电流I。

(20分)六、如图6所示，开关S在t=0时闭合，开关闭合前电路为零初始状态，试用拉普拉斯变换求t≥0时的电流i2(t) 。

(20分)七．电路如图7，已知双口网络的传输参数，求负载R为何值时吸收最大功率L。

(15分)并求出最大功率Pmax八．求图8所示二端口网络的Y参数，并做出π形等效电路。

（15分）考研模拟试题（二）一、填空题：（每空7分，共56分）1. 图1-1所示电路中，1A电流源发出的功率( )。

2. 图1-2所示电路中，电压源的电流i为( )A ，电流源的电压u为( )V 。

3. 在图1-3所示对称三相电路中，电流表读数均为1A（有效值），若因故发生A相短路（即开关闭合）则电流表A1的读数为( )，A2的读数为( ) 。

4. 图1-4所示电路处于谐振状态，已知Is=1A，U1=50V，则电阻R2=( )Ω,电感电压U L=( )V。

5. 已知某动态电路的网络函数，该电路的冲激响应为() 。

二、简算题：（每小题7分，共56分）1. 某网络的基本割集矩阵为,若已知连支电流A，求树支电流i1、i2和i3。

2. 图2-1所示电路，在开关断开时，电流I=1A，求开关闭合后该支路的电流。

长沙理工大学电路考试试卷
一、填空题（每小题4分，共28分）
1、在非正弦周期电流电路中，已知，则有效值I为。

2、对称三相负载Y形联接时吸收的功率为10KW，若改为形联接接到同一源上，则吸收功率为。

3、两个耦合线圈中，和为串联反接，=1H，=0.2H，M=0.1H，则串联后的等效电感为。

4、图1所示理想变压器输入电阻= 。

5、已知某线性电路的网络函数为：，则其单位冲激响应为。

6、设二端口的Z参数矩阵为=，的Z参数矩阵为=，则和串联后的Z参数为。

7、图示电路拓扑图中，若选支路1、3、5、7为树支，则单树支割集有，，，。

二、计算题（每小题12分，共72分）
1、对称三相电路如图所示，线电压为380V，对称三相负载吸收的功率为1.14KW，功率因数，求图中两个功率表的读数。

2、电路如图所示，已知，，L=1H，C=0.5F，电源为冲激电源，且已知，求时的。

3、求图示电路中的电流。

4、图示电路中，已知。

求：
（1）、电流i(t)及其有效值I；
（2）、电压源发出的有功功率P。

5、求图示二端口的Z参数。

6、图示电路中，非线性电阻的伏安特性为，，试用小信号分析法求回路的电流i。

长沙理工大学电力电子技术试题(第五章)一、填空题1、整流是把电变换为电的过程；逆变是把电变换为电的过程。

1、交流、直流；直流、交流。

2、逆变电路分为逆变电路和逆变电路两种。

2、有源、无源。

3、逆变角β与控制角α之间的关系为。

3、α=π－β4、逆变角β的起算点为对应相邻相的交点往度量。

4、负半周、左。

5、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。

5、顺极性串、逆变失败、逆变颠覆。

6、为了保证逆变器能正常工作，最小逆变角应为。

6、30°～35°7、由两套晶闸管组成的变流可逆装置中，每组晶闸管都有四种工作状态，分别是状态、状态、状态和状态。

7、待整流、整流、待逆变、逆变。

8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。

8、斩波。

9、反并联可逆电路常用的工作方式为，以及三种。

在工业上得到广泛应用的是方式。

9、逻辑无环流、有环流、错位无环流、逻辑无环流。

10、采用接触器的可逆电路适用于对要求不高、不大的场合。

10、快速性，容量。

11、某半导体器件的型号为KN 100 / 50 —7，其中KN表示该器件的名称为100表示，50表示，7表示。

11、逆导晶闸管，晶闸管额定电流为100A，二极管额定电流为50A，额定电压100V。

12、晶闸管整流装置的功率因数定义为侧与之比。

12、交流、有功功率、视在功率13、晶闸管装置的容量愈大，则高次谐波，对电网的影响。

13、愈大，愈大。

14、在装置容量大的场合，为了保证电网电压稳定，需要有补偿，最常用的方法是在负载侧。

14、无功功率；并联电容。

15、变频电路从变频过程可分为变频和变频两大类。

15、交流—交流，交流—直流—交流。

16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。

16、导通，关断，脉冲宽度。

二、判断题对的用√表示、错的用×表示（每小题1分、共10分）1、把交流电变成直流电的过程称为逆变。
