压力变送器校验

压力变送器校验操作流程
一、准备工作
1.确认校验设备准确性和可靠性
2.准备校验所需工具和标准器
3.确认被测压力范围和精度等级
二、准备被测压力点
1.确定被测点位置
2.清洁被测点表面
3.确保被测点通畅无堵塞
三、连接校验设备
1.将校验仪表连接至被测压力变送器
2.确保连接处密封良好
3.开启校验仪表电源
四、调零校准
1.对压力变送器进行零点校准
2.调节零点偏差至标准值
3.确认零点校准完成
五、进行量程校准
1.施加标准压力至压力变送器
2.对压力变送器进行量程校准
3.调节输出信号至标准值范围内
六、进行稳定性测试
1.施加稳定压力，并持续一定时间
2.观察压力变送器输出信号稳定性
3.确认稳定性达标
七、记录数据
1.记录校验前后的零点和量程数据
2.记录校验过程中的各项参数
3.生成校验报告并存档。

压力变送器检验标准压力变送器是工业自动化控制系统中常用的一种传感器，用于测量和转换压力信号，将其转化为标准的电信号输出。

在工业生产中，压力变送器的准确性和可靠性对生产过程的稳定性和安全性至关重要。

因此，对压力变送器的检验标准十分重要。

首先，对于压力变送器的检验，需要对其外观进行检查。

外观检查主要包括外壳是否完好、连接螺纹是否损坏、接线端子是否松动等方面。

外观检查的目的是确保压力变送器的外部结构完整，能够正常工作。

其次，对压力变送器的性能进行检验。

性能检验主要包括以下几个方面，零点漂移、滞后误差、灵敏度、过载能力等。

这些性能指标直接影响着压力变送器的测量准确性和稳定性，因此需要进行严格的检验。

另外，还需要对压力变送器的输出信号进行检验。

输出信号检验主要包括输出电流、输出电压等方面。

这些输出信号是压力变送器传感器测量到的压力值经过转换后的电信号，对其进行检验可以验证压力变送器的输出准确性。

此外，对于压力变送器的环境适应能力也需要进行检验。

环境适应能力包括工作温度范围、防护等级、抗震能力等方面。

这些指标是确保压力变送器能够在各种恶劣的工作环境下正常工作的重要保障。

最后，对于压力变送器的安全性能也需要进行检验。

安全性能检验主要包括防爆性能、绝缘电阻等方面。

这些安全性能指标是确保压力变送器在工作过程中不会对人员和设备造成损害的重要保障。

综上所述，对于压力变送器的检验标准包括外观检查、性能检验、输出信号检验、环境适应能力检验和安全性能检验等多个方面。

只有严格按照这些标准进行检验，才能保证压力变送器在工业生产中的准确性和可靠性，确保生产过程的稳定性和安全性。

压力变送器的校验步骤压力变送器常见问题解决方法压力变送器是一种紧要用于测量的一种测量仪器，在很多的领域当中都有确定的应用。

压力变送器在使用的时候都是需要经行校验的，压力变送器在校验的时候也是需要有正确的方法的。

准备校准方法标准压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表（电压表）、HART手操器接入压力变送器输出电路中，通电预热后开始校准。

差压变送器的正、负压室都有排气、排液阀或旋塞；为我们现场校准差压变送器供应了便利，也就是说不用拆除导压管就可校准差压变送器。

对差压变送器进行校按时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。

常规压力变送器校准先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA，在现场调校讲的是快，在此介绍零点、量程的快速调校法。

调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1mA，零点将向上移动约0.2mA，反之亦然。

智能压力变送器的校准用上述的常规方法对智能变送器进行校准是不行的，由于这是由HART变送器结构原理所决议了。

由于智能压力变送器在输入压力源和产生的4—20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。

因此调校与常规方法有所区分。

实际上厂家绍兴中仪对智能压力变送器的校准也是有说明的，如ABB的变送器，对校准就有:“设定量程”“重定量程”“微调”之分。

其中“设定量程”操作紧要是通过LRV、URV的数字设定来完成配置工作，而“重定量程”操作则要求将压力变送器连接到标准压力源上，通过一系列指令引导，由压力变送器直接感应实际压力并对数值进行设置。

而量程的初始、zui终设置直接取决于真实的压力输入值。

但要看到尽管压力变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。

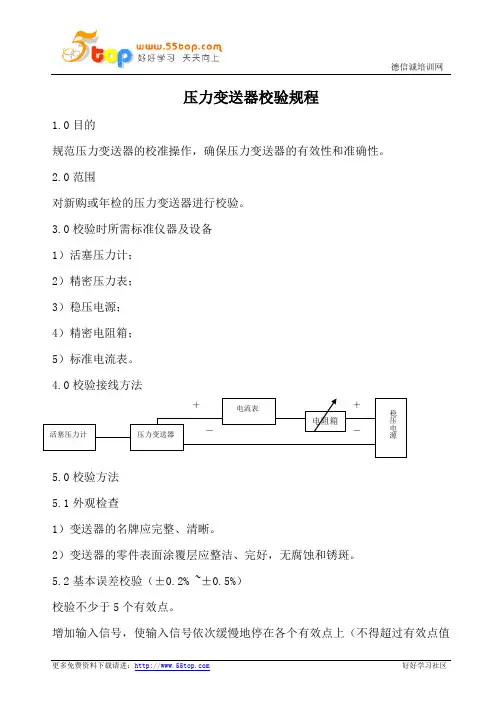

压力变送器校验规程1.0目的规范压力变送器的校准操作，确保压力变送器的有效性和准确性。

2.0范围对新购或年检的压力变送器进行校验。

3.0校验时所需标准仪器及设备 1）活塞压力计； 2）精密压力表； 3）稳压电源； 4）精密电阻箱； 5）标准电流表。

4.0校验接线方法＋ ＋－ －5.0校验方法 5.1外观检查1）变送器的名牌应完整、清晰。

2）变送器的零件表面涂覆层应整洁、完好，无腐蚀和锈斑。

5.2基本误差校验（±0.2% ~±0.5%） 校验不少于5个有效点。

增加输入信号，使输入信号依次缓慢地停在各个有效点上（不得超过有效点值活塞压力计压力变送器电流表 稳压电源电阻箱再返回），读取标准表的数值并记录被检表的数值。

然后，减小输入信号，用同样的方法对仪表进行反向校验。

若误差超过允许值，则调整零点、量程、线性电位器，直到满足精度要求为止。

在校验过程中不允许调零点和量程，不允许轻敲或推动变送器。

5.3回程误差校验（0.2% ~0.5%）回程误差校验与示值基本误差校验同时进行。

即正向与反向校验时，同一被校分度线上的示值之差，取其中最大值，如误差超过允许值，应重新进行基本误差校验，直到满足精度要求为止。

5.4校验结果的处理经校验合格的压力变送器填写仪表校验记录，做合格标识方可投入使用，不合格的压力变送器填写仪表维修记录并详细记录不合格项目，经维修仍达不到标准要求的填写仪表报废申请表。

5.5校验周期为12个月。

6.0参考文件JJF1071国家计量校准规范编写规则JJF1001通用计量术语及定义GBT/T8170数值修约规则与极限数值的表示和判定7.0记录表格压力（差压）变送器检定记录表压力表检定记录表压力（差压）控制器检定记录表压力（差压）变送器检定记录表证书编号：送检单位：设备名称：生产单位：型号规格：测量范围：出厂编号：准确度等级：环境温度：℃环境湿度：%RH 检定用标准器名称及型号：1、编号：2、编号：被检点（）理论输出值（）实际输出值（）基本误差（）回差（）校前值检定值平均值上行程下行程上行程下行程检定记事：允许误差：最大误差：允许回差：最大回差：绝缘电阻：绝缘强度：密封性：外观：结论：检定员：核验员：检定日期：压力表检定记录表证书编号：送检单位：压力表名称：测量范围：制造厂商：检定温度：出厂编号：允许误差：级别：分度值：外观检查：标准器允许误差：检定用标准器名称及型号：1、编号：2、编号：标准压力（MPa）被检表轻敲后的示值轻敲指针变动量回程误差升压降压升压降压备注：结论：检定员：核验员：检定日期：。
