压力变送器校验步骤

压力变送器校验操作流程
一、准备工作
1.确认校验设备准确性和可靠性
2.准备校验所需工具和标准器
3.确认被测压力范围和精度等级
二、准备被测压力点
1.确定被测点位置
2.清洁被测点表面
3.确保被测点通畅无堵塞
三、连接校验设备
1.将校验仪表连接至被测压力变送器
2.确保连接处密封良好
3.开启校验仪表电源
四、调零校准
1.对压力变送器进行零点校准
2.调节零点偏差至标准值
3.确认零点校准完成
五、进行量程校准
1.施加标准压力至压力变送器
2.对压力变送器进行量程校准
3.调节输出信号至标准值范围内
六、进行稳定性测试
1.施加稳定压力，并持续一定时间
2.观察压力变送器输出信号稳定性
3.确认稳定性达标
七、记录数据
1.记录校验前后的零点和量程数据
2.记录校验过程中的各项参数
3.生成校验报告并存档。

变送器校验步骤及注意事项一、引言变送器是工业过程控制中常用的设备，负责将被测量的物理量转换为电信号，并将其传输到控制室或监控系统。

为了确保变送器的准确性和可靠性，需要对其进行校验。

本文将介绍变送器校验的步骤及注意事项。

二、变送器校验步骤1. 准备工作在进行变送器校验之前，需要准备以下工作：- 确定校验的物理量类型，如压力、温度、流量等；- 准备校验仪器，包括校验装置、标准仪表和校验介质；- 确定校验点的位置和数量；- 检查变送器的外观和连接线路是否正常；- 将变送器与控制系统断开连接，避免干扰。

2. 校验量程范围校验量程范围是指变送器能够正常工作的上下限范围。

校验时，需要根据变送器的技术规格和使用要求，选择适当的校验范围。

一般情况下，校验范围应包括变送器的满量程和零位。

3. 校验零位校验零位是为了确保变送器在无输入信号时输出为零。

校验零位时，将校验装置的输出信号调整为零，并观察变送器的输出信号是否为零。

如果不为零，需要进行零位调整，直到输出信号为零为止。

4. 校验满量程校验满量程是为了确定变送器在满量程输入信号时的输出是否正确。

校验满量程时，将校验装置的输出信号调整到变送器的满量程值，并观察变送器的输出信号是否与期望值相符。

如果不相符，需要进行满量程调整，直到输出信号与期望值相符为止。

5. 校验中间量程除了校验零位和满量程外，有时还需要对变送器的中间量程进行校验。

校验中间量程时，根据需要选择适当的校验点，并将校验装置的输出信号调整到相应的数值，观察变送器的输出信号是否与期望值相符。

6. 记录和评估结果在校验过程中，需要记录校验点的输入和输出数值，并计算误差值。

根据误差值的大小，评估变送器的准确性和可靠性。

如果误差值过大，可能需要进行调整或更换变送器。

三、变送器校验注意事项1. 校验装置的准确性和稳定性对校验结果影响重大，因此需要定期检查和校准校验装置。

2. 在校验过程中，应避免变送器受到外界干扰，如电磁场、振动等。

变送器校验步骤及注意事项一、引言变送器是工业自动化过程中常用的设备，用于将被测量的物理量（如压力、温度、流量等）转换成电信号输出。

为了确保变送器的精确度和可靠性，需要进行校验。

本文将介绍变送器校验的步骤及注意事项。

二、校验步骤1. 确定校验方法：根据变送器的类型和测量参数，选择合适的校验方法，常见的有零点校验、量程校验、线性度校验等。

2. 准备校验设备：根据校验方法的要求，准备相应的校验设备，如高精度仪表、压力源、温度源等。

3. 检查变送器连接：确保变送器的连接正确可靠，检查电缆连接、接地等，避免干扰和误差。

4. 进行零点校验：将被测量的物理量置于零点位置，记录变送器输出的电信号值。

根据校验方法，调整零点位置，使输出为零。

5. 进行量程校验：将被测量的物理量置于量程上限位置，记录变送器输出的电信号值。

根据校验方法，调整变送器的量程，使输出与被测量的物理量相对应。

6. 进行线性度校验：根据校验方法，选择不同的被测量点，记录变送器输出的电信号值。

通过计算和比较，评估变送器的线性度。

7. 记录校验结果：根据校验过程中的数据和计算结果，记录校验结果，并与变送器规格进行比较，判断是否合格。

8. 校验报告和记录：根据企业的要求，填写校验报告和记录，包括校验日期、校验人员、校验设备、校验结果等信息，以供后续参考和追溯。

三、注意事项1. 校验环境：校验过程中应选择稳定、无干扰的环境，避免外界因素对校验结果的影响。

2. 校验设备：校验设备应具备足够的精确度和稳定性，且与被校验的变送器相匹配。

3. 校验周期：根据变送器的使用情况和要求，制定校验周期，定期进行校验，确保变送器的准确度和可靠性。

4. 校验记录和追溯：校验过程中应详细记录校验数据和结果，以备后续追溯和参考。

5. 校验人员：校验人员应具备专业知识和经验，熟悉校验方法和设备操作，保证校验的准确性和可靠性。

6. 安全注意：在进行变送器校验时，应注意安全操作，避免触电、高压等危险情况的发生。

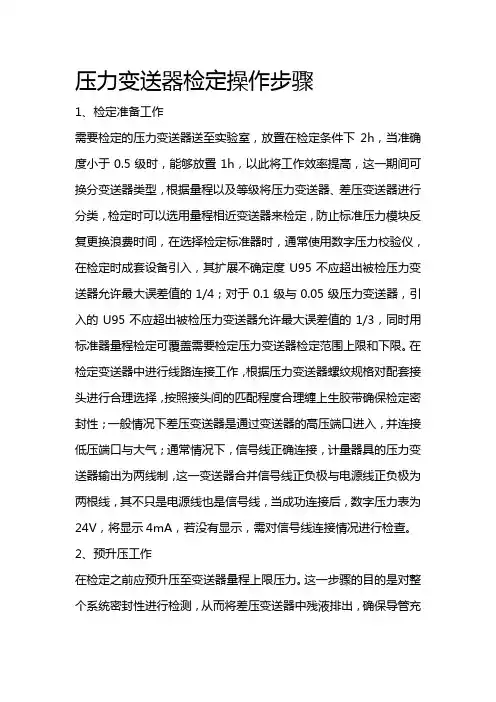

压力变送器检定操作步骤1、检定准备工作需要检定的压力变送器送至实验室，放置在检定条件下2h，当准确度小于0.5级时，能够放置1h，以此将工作效率提高，这一期间可换分变送器类型，根据量程以及等级将压力变送器、差压变送器进行分类，检定时可以选用量程相近变送器来检定，防止标准压力模块反复更换浪费时间，在选择检定标准器时，通常使用数字压力校验仪，在检定时成套设备引入，其扩展不确定度U95不应超出被检压力变送器允许最大误差值的1/4；对于0.1级与0.05级压力变送器，引入的U95不应超出被检压力变送器允许最大误差值的1/3，同时用标准器量程检定可覆盖需要检定压力变送器检定范围上限和下限。

在检定变送器中进行线路连接工作，根据压力变送器螺纹规格对配套接头进行合理选择，按照接头间的匹配程度合理缠上生胶带确保检定密封性；一般情况下差压变送器是通过变送器的高压端口进入，并连接低压端口与大气；通常情况下，信号线正确连接，计量器具的压力变送器输出为两线制，这一变送器合并信号线正负极与电源线正负极为两根线，其不只是电源线也是信号线，当成功连接后，数字压力表为24V，将显示4mA，若没有显示，需对信号线连接情况进行检查。

2、预升压工作在检定之前应预升压至变送器量程上限压力。

这一步骤的目的是对整个系统密封性进行检测，从而将差压变送器中残液排出，确保导管充满传压介质，确保压力系统运行正常。

还可检查零位以及满量程与要求符合程度，若是不符合需在检定前进行调整。

3、检定前调整按照JJG 882-2004检定规程相关要求，检定之前应用改变输入压力方式来调整输出的上下限值，通常是调整满量程和零点。

主要有三种调整方法，分别是机械调整、布朗协议调整以及HART调整。

其中机械调整方法最为原始，具有便利快捷的优势，不需使用任何仪器，可以进行手动调节。

确定零位是否处于4mA，若是不符，可使用调零螺钉来调整。

调好零位后，使用标准压力源将压力增加到量程上限，输出时为20mA。
