LED芯片基础知识

汇报人：日期:目录•led芯片概述•led芯片工作原理•led芯片制造工艺•led芯片市场趋势•led芯片的发展前景•led芯片的未来挑战与对策led芯片概述0102LED芯片是一种半导体发光器件，利用PN结电致发光的原理制成。

LED芯片特点体积小、寿命长、效率高、色彩丰富、耐冲击。

按发光管发光颜色：分为可见光LED芯片和不可见光LED芯片。

按发光管出光面特征：分为表面发光型和侧面发光型。

按发光二极管结构：分为有环氧和无环氧封装。

按发光二极管整体形状特征：分为圆型、方型、矩形等。

按发光二极管发光强度：分为普通亮度、高亮度和超高亮度。

led芯片应用领域照明领域LED芯片在照明领域的应用最为广泛，如日光灯、路灯、舞台灯等。

显示领域LED芯片可用于制作电子显示屏、广告牌等。

交通信号灯LED芯片的高亮度特点使其在交通信号灯的应用中具有优势。

汽车照明LED芯片的寿命长、体积小等特点使其在汽车照明领域得到广泛应用。

led芯片工作原理p-n结原理P-N结是LED芯片的核心部分，其形成过程是：在半导体晶体上，通过扩散掺杂的方法，在P型半导体和N型半导体之间形成一层空间电荷区，该区域具有较高的电场强度，能够实现载流子的分离和积累。

在正向电压作用下，P区中的空穴和N区中的电子受到电场的吸引而向对方扩散。

同时，在P-N结的两侧，空穴和电子相遇并发生复合，产生光子。

产生的光子向各个方向发射，其中一部分光子会从芯片表面发射出来，被我们所观察到。

LED芯片的光学特性主要包括发光波长、光通量、发光角度等。

发光波长是指LED发出的光的颜色，不同材料的LED具有不同的发光波长。

光通量是指LED发出的光的亮度，它与电流大小和芯片的材料有关。

发光角度是指LED发出的光线照射的角度范围，它与芯片的结构和封装方式有关。

LED芯片的电气特性主要包括正向电压、电流-电压特性、反向电压等。

正向电压是指LED芯片在正向导通时所需的电压，它与芯片的材料和结构有关。

芯片ledLED芯片是一种利用半导体材料发光的电子元件。

它的全称是Light Emitting Diode（发光二极管），是一种固态光源，具有省电、寿命长、抗震动、响应速度快等优点，在各个领域得到广泛应用。

以下是关于LED芯片的一些介绍，共计1000字。

一、LED芯片的基本原理和组成LED芯片是通过半导体材料在电流的作用下发光的，其基本原理是反向偏置的p-n结通过电流激发而产生光电子复合，能量释放成光，从而产生可见光。

LED芯片主要由以下几个部分组成：1. 硅基背电极：用于提供芯片的电源引线和散热。

2. p型芯片与n型芯片：利用半导体材料形成的p-n结，在电流通过时形成电子-空穴复合，从而产生光。

3. 介质封装层：用于保护芯片、改变光线的出射角度等。

4. 金属电极：用于引出芯片的正负极。

二、LED芯片的优点和应用1. 节能和环保：LED芯片具有高光效、低耗电的特点，相比传统的荧光灯和白炽灯，能够实现更大程度的节能和减少二氧化碳的排放。

2. 寿命长：LED芯片的寿命可达到数万小时，相比传统灯泡的寿命更长，减少了更换灯泡的频率和维护成本。

3. 抗震动：由于LED芯片采用了固态材料，具有较好的耐振性能，不易损坏，适用于各种艰苦环境。

4. 响应速度快：由于LED芯片灯珠体积小，不需要加热启动，具有较快的响应速度，可广泛应用于信号指示等需要快速开关的场合。

5. 设计自由度高：LED芯片的体积小、发光特性稳定，可以设计成各种形状和颜色的发光体，符合不同需求的应用场景。

LED芯片的应用非常广泛，主要包括以下几个领域：1. 照明领域：LED芯片作为节能照明的首选，被广泛应用于室内照明、街道照明、汽车照明等场所。

2. 显示屏领域：LED芯片可制成各种尺寸的点阵组成的LED显示屏，用于广告牌、电子屏、电子显示屏等应用。

3. 车灯领域：由于LED芯片具有快速响应速度和高亮度的特点，被广泛应用于汽车尾灯、车内照明等。

4. 电子器件领域：由于LED芯片具有低电压、小体积、长寿命等优点，被广泛应用于计算机、手机、电视等电子产品中作为指示灯、背光源等。

LED芯片原理分类基础知识大全LED（Light Emitting Diode）即发光二极管，是一种基于半导体材料的电子元件。

它能够直接将电能转换为可见光，具有体积小、功耗低、寿命长等优点，在各个领域有着广泛的应用。

1. 衬底选择：芯片的衬底通常使用蓝宝石（sapphire）或硅（silicon）材料，其中蓝宝石衬底适用于制造蓝光LED，而硅衬底适用于制造红光、绿光LED。

2.外延生长：将所需材料的薄片逐渐沉积在衬底上，使其逐渐增厚，形成外延层。

3.晶圆切割：将外延层切割成晶圆形状，并进行光洁处理。

4.研磨和腐蚀：通过机械或化学方法对晶圆进行研磨或腐蚀，使其得到一定的光学反射效果。

5.P型和N型制备：在晶圆上制备P型和N型区域，分别通过掺杂方法将其中一侧的材料掺入组别的杂质。

6.金属电极制备：在P型和N型区域上刻蚀金属电极，通过金属电极可以引出电流。

7.芯片测试：对制备完成的LED芯片进行测试，包括亮度、波长、电流和电压等参数的测试。

根据不同的工艺和材料选择，LED芯片的类型可分为以下几种：1.普通LED芯片：制造工艺简单，成本低，适用于一般照明和显示等领域。

2.高亮度LED芯片：通过优化结构和材料，提高亮度和发光效率，适用于显示屏、信号灯等需要高亮度的应用。

3.SMDLED芯片：表面安装技术（SMD）制造的LED芯片，便于焊接和组装，广泛应用于背光源、室内照明等领域。

4.COBLED芯片：芯片上多个小颗粒进行集成，具有高亮度、高可靠性等优点，适用于大功率照明等领域。

5.RGBLED芯片：集成了红、绿、蓝三种颜色的LED芯片，通过不同颜色的组合可以实现多彩的显示效果。

6.UVLED芯片：发射紫外线光的LED芯片，用于紫外线固化、水质检测、杀菌消毒等领域。

总的来说，LED芯片的原理分类涉及到材料选择、制备工艺和应用领域等多个方面，通过不同的工艺和材料选择，可以实现不同功能和性能的LED芯片。

随着科技的进步和人们对绿色环保的追求，LED芯片的研发和应用将会得到更广泛的推广。

LED芯片原理知识大全一览
LED是一种发光二极管。

发光二极管（LED）是一种无源器件，可将电能转换成光能，也可以将光能转换成电能。

LED原理非常简单，它只需将正向电流通过LED元件即可发光。

LED用于非常宽泛的应用场合，比如照明、节能灯具、显示屏、可视报警器、电子仪器和安全系统等，可用作显示器具，也可用作发光源或信号源。

LED芯片的基本原理是在半导体材料中有n极和p极，这两种型号的半导体经过内置元件处理后形成微小的发光单元，并将电能转换成光能，即产生发光现象。

能发出多种颜色的半导体结构有所不同，能发出的颜色也不一样。

LED芯片的结构由三层组成：基板、发光元件和连接层。

基板由绝缘和金属组成，它的作用是将LED封装到电路板，并连接到外部电路。

发光元件是LED的核心，它通常由硅片、金属膜、连接装置、外壳和陶瓷基板组成，发光元件中最重要的是芯片，它将电流转换成可见光，而且它的发光效果取决于它的封装及其布局；连接层由铜线组织而成，其作用是将上述的基板和发光元件连接到外部电路板。

电子元件中的LED芯片是机器可以识别的有用芯片，它可以维护、控制电子设备的运行，具有良好的可靠性和可信度。

LED产业链包括LED外延片生产、LED芯片生产、LED芯片封装及LED产品应用等四个环节。

其中LED外延片的技术含量最高，芯片次之一，LED外延片；2006年5月我从宁波回到厦门工作，我对LED封装产品和技术也有一定的了解，自己希望从事LED晶片销售工作，对目前国内芯片厂来说，也就是路美（原AXT）和三安等比较出名，其它的LED晶片都在快速发展中，目前LED晶片厂的技术在不断进步，不断超越从前，未来的五年内，竞争会越来越激烈，这关系到产品的品质，产品工艺，产品的成本，公司的实力，人才等。

此时我选择路美芯片公司，就这样进入LED最源头的产业，因此我也了解LED外延片，LED 大圆片，LED晶片等。

对于国内公司而言，生产外延片的难度太大了，也就是路美自己能展外延片，由于采用美国（原AXT）的技术和工艺，暂时在生产蓝，绿光晶片还是处于领先的技术和水平。

外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和SiC，Si）上，气态物质In,Ga,Al,P有控制的输送到衬底表面，生长出特定单晶薄膜。

目前LED外延片生长技术主要采用有机金属化学气相沉积方法。

MOCVD金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称MOCVD），1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。

该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。

外延片的生产制作过程是非常复杂，展完外延片，接下来就在每张外延片随意抽取九点做测试，符合要求的就是良品，其它为不良品（电压偏差很大，波长偏短或偏长等）。

良品的外延片就要开始做电极（P极，N极），接下来就用激光切割外延片，然后百分百分捡，根据不同的电压，波长，亮度进行全自动化分检，也就是形成LED晶片（方片）。

LED芯片种类及介绍LED芯片是一种发光二极管（Light Emitting Diode，LED）的核心组件，广泛应用于照明、显示、通讯和传感等领域。

根据不同的用途和要求，LED芯片有多种不同的种类和类型。

下面将介绍一些常见的LED芯片。

1.普通LED芯片：普通LED芯片是最基本的LED芯片，通常由镓磷化物材料构成。

它们具有低功耗、高亮度、长寿命等优点，广泛用于室内和室外照明、指示灯、面板指示等应用。

普通LED芯片有不同的尺寸和颜色可选。

2.SMDLED芯片：SMD（Surface Mount Device）LED芯片是一种表面贴装封装的LED芯片。

它们通常非常小巧，适合在限空应用中使用，例如电视、手机、平板电脑等显示屏。

SMD LED芯片有多种类型，包括单色、多色和全彩等，可实现各种显示效果。

3.COBLED芯片：COB（Chip on Board）LED芯片是将多个LED芯片连接到同一电路板上，形成一组LED芯片。

它们具有高亮度、高光效和均匀光分布的优点，在照明应用中非常受欢迎，例如室内灯具、车灯和户外照明。

4.UVLED芯片：UV（Ultraviolet）LED芯片是一种可以发出紫外线光的LED芯片。

它们广泛应用于紫外线消毒、紫外线固化、光刻、UV打印等领域。

UVLED芯片有多种波长可选，不同波长的紫外线适用于不同的应用。

5.IRLED芯片：IR（Infrared）LED芯片是一种可以发出红外线光的LED芯片。

它们在遥控器、红外线通信、红外线传感等领域得到广泛应用。

IR LED芯片有不同的波长和功率可选，可以适应不同的应用需求。

6.RGBLED芯片：RGBLED芯片由红、绿、蓝三种颜色的LED芯片组成，可以通过不同的亮度和混色方式来呈现各种颜色。

RGBLED芯片广泛用于彩色显示、舞台灯光、装饰照明等领域。

除了以上介绍的常见LED芯片，还有其他一些特殊类型的LED芯片，如高亮度LED芯片、高功率LED芯片、有机LED芯片等，它们在各自的领域有着特殊的用途和优势。

LED芯片LED芯片是一种光电半导体器件，它的全称是Light-emitting diode，即发光二极管。

LED芯片的主要作用是将电能转换成光能，通过发光产生可见光。

与传统的荧光灯和白炽灯相比，LED芯片具有更高的能效、更长的寿命、更小的体积和更高的耐冲击性。

LED芯片的基本结构包括P型半导体和N型半导体，中间夹着一层P-N结。

当正向电压施加到LED芯片上时，电子会从N型半导体流向P型半导体，而空穴则从P型半导体流向N型半导体，两者在P-N结相遇时会发生复合，产生光能。

根据不同的材料组成，LED芯片可以发出不同的光谱，从红色、绿色到蓝色甚至紫外线。

LED芯片的优点主要体现在以下几个方面：1. 能效高：LED芯片的能效比传统荧光灯和白炽灯更高，转换电能至光能的效率非常高，能够节省能源的消耗。

相同功率下，LED芯片的光亮度要高于其他光源。

2. 长寿命：LED芯片寿命一般可以达到几万个小时以上，远远超过传统灯泡。

这意味着LED产品的使用寿命更长，更节省更换成本。

3. 可调性好：LED芯片的亮度和颜色可以通过外部电流和电压进行调节，具有非常好的可调性。

这使得LED应用非常广泛，可以满足不同场景下的需求。

4. 反应速度快：LED芯片的反应速度非常快，可以迅速达到最大亮度，适合对光亮度要求较高的场景，如电子显示屏和灯光效果等。

5. 尺寸小：LED芯片的尺寸非常小，可以做到非常紧凑的设计，适合集成在各种设备和产品中。

6. 环保节能：LED芯片不含有汞等有害物质，不会对环境产生污染，而且能效高，节约能源，符合可持续发展的要求。

目前，LED芯片已广泛应用于照明、显示、电子产品、交通信号灯、汽车照明等领域，成为一种主流的照明和显示技术。

随着技术的不断进步，LED芯片的亮度、颜色、能效和稳定性不断提高，预计未来LED芯片的应用范围还将进一步扩大。

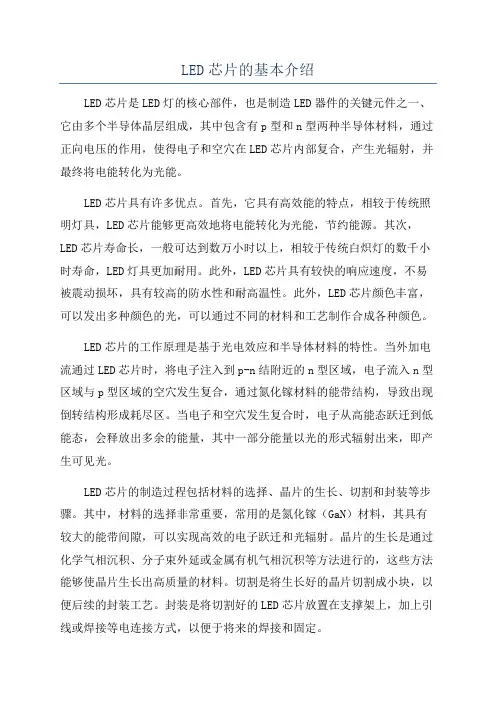

LED芯片的基本介绍LED芯片是LED灯的核心部件，也是制造LED器件的关键元件之一、它由多个半导体晶层组成，其中包含有p型和n型两种半导体材料，通过正向电压的作用，使得电子和空穴在LED芯片内部复合，产生光辐射，并最终将电能转化为光能。

LED芯片具有许多优点。

首先，它具有高效能的特点，相较于传统照明灯具，LED芯片能够更高效地将电能转化为光能，节约能源。

其次，LED芯片寿命长，一般可达到数万小时以上，相较于传统白炽灯的数千小时寿命，LED灯具更加耐用。

此外，LED芯片具有较快的响应速度，不易被震动损坏，具有较高的防水性和耐高温性。

此外，LED芯片颜色丰富，可以发出多种颜色的光，可以通过不同的材料和工艺制作合成各种颜色。

LED芯片的工作原理是基于光电效应和半导体材料的特性。

当外加电流通过LED芯片时，将电子注入到p-n结附近的n型区域，电子流入n型区域与p型区域的空穴发生复合，通过氮化镓材料的能带结构，导致出现倒转结构形成耗尽区。

当电子和空穴发生复合时，电子从高能态跃迁到低能态，会释放出多余的能量，其中一部分能量以光的形式辐射出来，即产生可见光。

LED芯片的制造过程包括材料的选择、晶片的生长、切割和封装等步骤。

其中，材料的选择非常重要，常用的是氮化镓（GaN）材料，其具有较大的能带间隙，可以实现高效的电子跃迁和光辐射。

晶片的生长是通过化学气相沉积、分子束外延或金属有机气相沉积等方法进行的，这些方法能够使晶片生长出高质量的材料。

切割是将生长好的晶片切割成小块，以便后续的封装工艺。

封装是将切割好的LED芯片放置在支撑架上，加上引线或焊接等电连接方式，以便于将来的焊接和固定。

目前，LED芯片在照明、显示、指示等领域得到广泛应用。

在照明领域，LED灯具已经成为节能环保的主流选择，取代了传统的白炽灯和荧光灯。

在显示领域，LED芯片的高亮度和丰富的颜色选择使得LED显示屏在户外广告、电视、手机等各种设备中得到了广泛应用。

led芯片是什么LED芯片是一种用于控制LED光源的芯片。

LED（Light Emitting Diode，发光二极管）是一种能够将电能直接转化为光能的电子器件，具有高亮度、低功耗、长寿命等优点，因此被广泛应用于照明、显示、指示等领域。

而LED芯片则是控制LED工作的核心部件。

LED芯片主要由发光二极管芯片、封装材料和封装胶水等组成。

其中，发光二极管芯片是LED的光发射部分，通过P-N结的电子再组合来产生光。

封装材料用于保护和固定LED芯片，同时对光线发射进行调控。

封装胶水则用于固定和封装整个LED芯片。

LED芯片的工作原理是基于半导体材料的特性。

LED芯片中的发光二极管芯片由两个半导体材料构成，其中一个为P型半导体，富含空穴；另一个为N型半导体，富含自由电子。

当两个半导体材料结合在一起，形成P-N结时，空穴和自由电子会发生扩散，导致电子的能级下降，这些电子和空穴会复合并释放出能量。

这个能量以光能的形式释放出来，产生LED的发光效果。

LED芯片除了具备发光功能外，还需要具备控制功能。

因此，LED芯片中还集成了控制电路，用于控制发光二极管芯片的工作状态。

这些控制电路可以通过电流调节、PWM（Pulse Width Modulation，脉宽调制）等方式来控制LED的亮度和颜色。

LED芯片的制造工艺主要包括半导体材料生长、掺杂、切割、点胶等过程。

首先，通过化学气相沉积等技术，在晶片上生长出高纯度的半导体材料。

然后，利用离子注入等方法给半导体材料掺杂一定数量的杂质，以改变材料的电子性质。

接下来，将半导体材料切割成小芯片，并进行清洗和检验。

最后，将发光二极管芯片与封装材料一起装入封装胶水中，固定形成LED芯片。

LED芯片具有诸多优势。

首先，LED芯片具有高效能、高亮度的特点，可以实现较低的功耗和更高的亮度，比传统照明设备更加省电。

其次，LED芯片具有长寿命特点，一般可以达到几万小时甚至几十万小时，远远超过传统照明设备的使用寿命。

LED基础知识详解目录一、LED概述与基本原理 (2)1. LED基本概念及发展历程 (3)2. LED基本原理与结构 (4)3. LED发光原理及特点 (5)二、LED分类与主要参数 (6)三、LED的应用领域 (7)1. 通用照明领域应用 (8)2. 显示领域应用 (9)3. 汽车领域应用 (10)4. 其他领域应用 (11)四、LED驱动与电路设计 (12)1. LED驱动电路基本概念 (13)2. LED驱动电路设计与选型 (15)3. LED电路调试与故障排除 (16)五、LED显示屏技术解析 (17)1. LED显示屏概述及分类 (19)2. LED显示屏技术原理与特点 (20)3. LED显示屏驱动与控制 (21)4. LED显示屏维护与保养 (22)六、LED照明技术与设计实践 (24)1. LED照明技术概述与发展趋势 (25)2. LED照明产品设计原则与要点 (27)3. LED照明系统设计与实践案例 (28)4. LED照明节能技术与策略 (29)七、LED行业发展趋势与挑战 (31)1. 全球LED行业市场现状及趋势分析 (32)2. LED技术发展前沿与挑战 (34)3. LED行业未来发展趋势预测及建议 (35)一、LED概述与基本原理LED是一种半导体器件，主要由包含有少量杂质的半导体材料构成。

这些杂质能够控制半导体材料的导电性能，使其在不同电压条件下能够发出不同颜色的光。

与传统的照明技术相比，LED具有高效、节能、环保、寿命长等优点。

LED被广泛应用于照明、显示、指示、通信等领域。

LED的工作原理基于半导体材料的PN结特性。

当给LED施加正向电压时，电子和空穴在PN结处发生复合，释放出能量并以光的形式传播。

这种光的颜色取决于半导体材料的类型和其掺杂程度，通过特定的电路设计，可以控制流过LED的电流大小和方向，从而控制其发光强度和颜色。

LED的发光效率非常高，其能量转换效率远高于传统的白炽灯和荧光灯。

知识：LED芯片的14个重要参数1.正向工作电流If：它是指发光二极体正常发光时的正向电流值。

在实际使用中应根据需要选择IF在0.6·IFm以下。

2.正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。

一般是在IF=20mA时测得的。

发光二极体正向工作电压VF在1.4～3V。

在外界温度升高时，VF将下降。

3.V-I特性：发光二极体的电压与电流的关系，在正向电压正小于某一值(叫阈值)时，电流极小，不发光。

当电压超过某一值后，正向电流随电压迅速增加，发光。

4.发光强度IV：发光二极体的发光强度通常是指法线(对圆柱形发光管是指其轴线)方向上的发光强度。

若在该方向上辐射强度为(1/683)W/sr时，则发光1坎德拉(符号为cd)。

由于一般LED的发光二极管强度小，所以发光强度常用烛光(坎德拉, mcd)作单位。

5.LED的发光角度：-90°- +90°6.光谱半宽度Δλ:它表示发光管的光谱纯度。

7.半值角θ1/2和视角：θ1/2是指发光强度值为轴向强度值一半的方向与发光轴向(法向)的夹角。

8.全形：根据LED发光立体角换算出的角度，也叫平面角。

9.视角：指LED发光的最大角度，根据视角不同，应用也不同，也叫光强角。

10.半形：法向0°与最大发光强度值/2之间的夹角。

严格上来说，是最大发光强度值与最大发光强度值/2所对应的夹角。

LED的封装技术导致最大发光角度并不是法向0°的光强值，引入偏差角，指得是最大发光强度对应的角度与法向0°之间的夹角。

11.最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极体。

12.最大反向电压VRm：所允许加的最大反向电压即击穿电压。

超过此值，发光二极体可能被击穿损坏。

13.工作环境topm:发光二极体可正常工作的环境温度范围。

低于或高于此温度范围，发光二极体将不能正常工作，效率大大降低。

LED芯片知识大了解目录一 LED芯片基本知识 (2)1、LED芯片的概念 (2)2、LED芯片的组成元素 (2)3、LED芯片的分类 (2)二 LED衬底材料 (4)1、LED衬底材料的概念及作用 (4)2、LED衬底材料的种类 (4)三 LED外延片 (6)1、LED外延片生长的概念 (6)2、LED外延片衬底材料的种类 (6)3、LED外延片的检测 (6)一、LED芯片基本知识1、LED芯片的概念LED芯片是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的芯片，芯片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个芯片被环氧树脂封装起来。

半导体芯片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N 结。

当电流通过导线作用于这个芯片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

LED芯片为LED的主要原材料，LED主要依靠芯片来发光。

LED芯片是在外延片上的基础上经过下面一系列流程，最终完成如右图的成品-芯片。

外延片→清洗→镀透明电极层透 (Indium TinOxide，ITO)→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。

图1 外延片成品示意图2、LED芯片的组成元素LED芯片的元素主要为III-V族元素，主要有砷(AS)、铝(AL)、镓(Ga、)铟(IN)、磷(P)、氮(N)、锶(Si)这几种元素中的若干种组成。

3、LED芯片的分类1）按发光亮度分A、一般亮度：R(红色GaAsP 655nm)、H ( 高红GaP 697nm )、G ( 绿色GaP 565nm )、Y ( 黄色GaAsP/GaP 585nm )、E(桔色GaAsP/ GaP 635nm )等B、高亮度：VG(较亮绿色GaP 565nm)、VY(较亮黄色 GaAsP/ GaP 585nm)、SR(较亮红色GaA/AS 660nm)；C、超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等D、不可见光(红外线)：R﹑SIR﹑VIR﹑HIRE、红外线接收管：PTF、光电管：PD2）按组成元素分A、二元晶片(磷﹑镓)：H﹑G等B、三元晶片（磷﹑镓﹑砷）：SR(较亮红色GaA/AS 660nm)、 HR (超亮红色GaAlAs 660nm) UR(最亮红色GaAlAs 660nm)等C、四元晶片(磷﹑铝﹑镓﹑铟)：SRF( 较亮红色 AlGalnP )、HRF(超亮红色 AlGalnP)、URF(最亮红色AlGalnP 630nm)、VY(较亮黄色GaAsP/GaP 585nm)、HY(超亮黄色 AlGalnP 595nm)、UY(最亮黄色 AlGalnP 595nm)、UYS(最亮黄色 AlGalnP 587nm)、UE(最亮桔色 AlGalnP 620nm)、HE(超亮桔色 AlGalnP 620nm)、UG (最亮绿色 AIGalnP 574nm) 等3）按照制作工艺分LED芯片分为MB芯片，GB芯片，TS芯片，AS芯片等4种LED芯片定义特点MB 芯片Metal Bonding(金属粘着)芯片；该芯片属于UEC的专利产品①采用高散热系数的材料---Si作为衬底,散热容易②通过金属层来接合(wafer bonding)磊芯层和衬底,同时反射光子,避免衬底的吸收③导电的Si衬底取代GaAs 衬底,具备良好的热传导能力(导热系数相差3-4倍),更适应于高驱动电流领域④底部金属反射层,有利于光度的提升及散热⑤尺寸可加大,应用于High power 领域GB 芯片Glue Bonding(粘着结合)芯片；该芯片属于UEC的专利产品①透明的蓝宝石衬底取代吸光的GaAs衬底,其出光功率是传统AS(Absorbable structure)芯片的2倍以上,蓝宝石衬底类似TS芯片的GaP衬底②芯片四面发光,具有出色的Pattern图③亮度方面,其整体亮度已超过TS芯片的水平(8.6mil)④双电极结构,其耐高电流方面要稍差于TS单电极芯片TS 芯transparentstructure(透明衬底)芯①芯片工艺制作复杂,远高于AS LED②信赖性卓越片片，该芯片属于HP的专利产品③透明的GaP衬底，不吸收光，亮度高④应用广泛AS 芯片Absorbablestructure(吸收衬底)芯片,这里特指UEC的AS芯片①四元芯片,采用MOVPE工艺制备,亮度相对于常规芯片要亮②信赖性优良③应用广泛二、LED衬底材料1、LED衬底的概念及作用衬底又称基板，也有称之为支撑衬底。

LED芯片种类及介绍1.蓝光LED芯片：蓝光LED芯片是将电能通过半导体材料中的电流与空穴之间的复合，产生蓝光辐射。

蓝光LED芯片可以通过使用荧光粉转化为其他颜色的光线，如白光、红光、绿光等。

蓝光LED芯片常用于显示屏、汽车车灯、室内照明等领域。

2.白光LED芯片：白光LED芯片是通过蓝光LED芯片与黄光荧光粉的混合，将蓝光与黄光叠加在一起，形成白光。

白光LED芯片具有高亮度、低功耗的特点，广泛应用于室内和室外照明，以及液晶显示屏背光源等领域。

3.RGBLED芯片：RGBLED芯片是由红、绿、蓝三种颜色的LED芯片组成，分别通过不同的亮度协调混合在一起，可以形成多种颜色的光线。

RGBLED芯片广泛应用于室内和室外的装饰照明、显示屏和舞台照明等领域。

4.柔性LED芯片：柔性LED芯片是一种可以在柔性基材上制作的LED芯片，它具有极高的可弯曲性和可塑性，可以实现很多特殊形状的灯具设计，如弯曲、卷曲等。

柔性LED芯片适用于各种照明装饰设计，如建筑立面照明、天花板照明等。

5.COBLED芯片：COBLED芯片是将多个LED芯片集成在一个芯片上，形成一个整体光源。

COB芯片具有高亮度、均匀光线分布和较高的发光效率，常用于室内和室外照明、街灯、车灯等领域。

6.高效率LED芯片：高效率LED芯片通过改进材料结构和工艺技术，提高了LED芯片的光电转换效率，从而实现更高的亮度和更低的功耗。

高效率LED芯片广泛应用于电视背光源、车灯、手机屏幕等领域。

除了以上介绍的LED芯片种类外，还有许多其他特殊用途的LED芯片，如紫外线LED芯片、红外线LED芯片以及具有特殊波长或光谱分布的LED芯片，它们在医疗、检测、通信等领域有着重要的应用。

总的来说，LED芯片种类繁多，不同的LED芯片在光谱、亮度、功耗等方面有所差异，可根据具体需要选择适合的LED芯片来满足各种照明和显示需求。

随着技术的不断发展，LED芯片的性能将不断提高，应用范围也将更加广泛。
