LED芯片基本知识培训

LED芯片原理分类基础知识大全LED（Light Emitting Diode）即发光二极管，是一种基于半导体材料的电子元件。

它能够直接将电能转换为可见光，具有体积小、功耗低、寿命长等优点，在各个领域有着广泛的应用。

1. 衬底选择：芯片的衬底通常使用蓝宝石（sapphire）或硅（silicon）材料，其中蓝宝石衬底适用于制造蓝光LED，而硅衬底适用于制造红光、绿光LED。

2.外延生长：将所需材料的薄片逐渐沉积在衬底上，使其逐渐增厚，形成外延层。

3.晶圆切割：将外延层切割成晶圆形状，并进行光洁处理。

4.研磨和腐蚀：通过机械或化学方法对晶圆进行研磨或腐蚀，使其得到一定的光学反射效果。

5.P型和N型制备：在晶圆上制备P型和N型区域，分别通过掺杂方法将其中一侧的材料掺入组别的杂质。

6.金属电极制备：在P型和N型区域上刻蚀金属电极，通过金属电极可以引出电流。

7.芯片测试：对制备完成的LED芯片进行测试，包括亮度、波长、电流和电压等参数的测试。

根据不同的工艺和材料选择，LED芯片的类型可分为以下几种：1.普通LED芯片：制造工艺简单，成本低，适用于一般照明和显示等领域。

2.高亮度LED芯片：通过优化结构和材料，提高亮度和发光效率，适用于显示屏、信号灯等需要高亮度的应用。

3.SMDLED芯片：表面安装技术（SMD）制造的LED芯片，便于焊接和组装，广泛应用于背光源、室内照明等领域。

4.COBLED芯片：芯片上多个小颗粒进行集成，具有高亮度、高可靠性等优点，适用于大功率照明等领域。

5.RGBLED芯片：集成了红、绿、蓝三种颜色的LED芯片，通过不同颜色的组合可以实现多彩的显示效果。

6.UVLED芯片：发射紫外线光的LED芯片，用于紫外线固化、水质检测、杀菌消毒等领域。

总的来说，LED芯片的原理分类涉及到材料选择、制备工艺和应用领域等多个方面，通过不同的工艺和材料选择，可以实现不同功能和性能的LED芯片。

随着科技的进步和人们对绿色环保的追求，LED芯片的研发和应用将会得到更广泛的推广。

led基础知识培训手册一、LED概述LED，即发光二极管，是一种固态的半导体器件，能够直接将电能转化为光能。

其基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用。

LED的抗震性能好，寿命长，色彩丰富，节能环保。

二、LED的发光原理LED的发光原理是基于半导体材料中的电子和空穴对的复合。

当电流通过LED时，电子和空穴对在半导体材料中相遇并复合，释放出能量，以光的形式表现出来。

LED的发光颜色取决于其使用的半导体材料和制造工艺。

三、LED的应用领域1. 显示器：LED显示器具有高亮度、长寿命、低能耗等优点，广泛应用于各种显示设备，如电视、电脑显示器、手机屏幕等。

2. 照明：LED灯具有高效、节能、环保等优点，广泛应用于室内外照明、舞台灯光等领域。

3. 汽车：LED在汽车领域的应用也越来越广泛，如尾灯、刹车灯、转向灯等。

4. 其他领域：除了以上应用领域，LED还广泛应用于医疗设备、航空航天等领域。

四、LED的优点1. 高效节能：LED的发光效率高，能够将电能直接转化为光能，相比传统光源更加节能。

2. 长寿命：LED的使用寿命长，一般可达数万小时以上，减少了更换灯泡的频率和成本。

3. 环保：LED不含有害物质，对环境无污染。

4. 色彩丰富：LED可以发出各种颜色的光，可以组合成各种色彩和图案。

5. 抗震性能好：由于LED的结构特点，其抗震性能较好，能够在恶劣环境下正常工作。

五、LED的分类1. 按发光颜色分类：LED可以根据发光颜色分为红、绿、蓝、黄等不同颜色的LED。

2. 按芯片尺寸分类：根据芯片尺寸的不同，LED可以分为小功率和大功率两种。

小功率LED一般用于指示和显示，而大功率LED则用于照明和背光等应用。

3. 按封装形式分类：根据封装形式的不同，LED可以分为直插式、表面贴装式、大功率模块式等。

不同的封装形式适用于不同的应用场合。

4. 按波长分类：根据发射波长的不同，LED可以分为可见光、红外线和紫外线等不同类型。

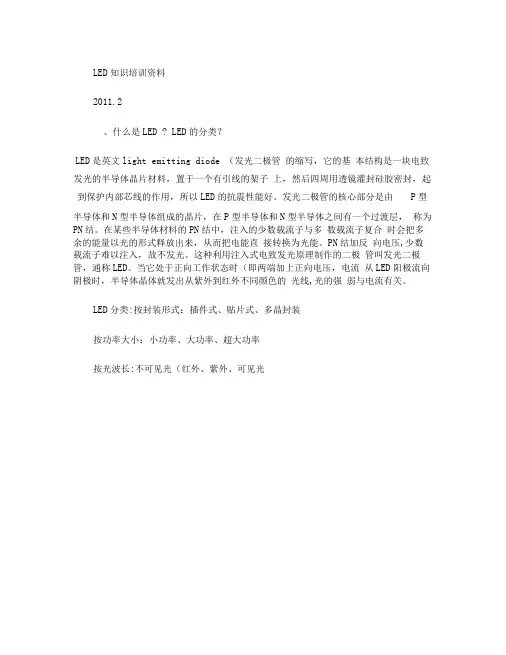

LED知识培训资料2011.2、什么是LED ? LED的分类？LED是英文light emitting diode （发光二极管的缩写，它的基本结构是一块电致发光的半导体晶片材料，置于一个有引线的架子上，然后四周用透镜灌封硅胶密封，起到保护内部芯线的作用，所以LED的抗震性能好。

发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层，称为PN结。

在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN结加反向电压,少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。

当它处于正向工作状态时（即两端加上正向电压，电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线,光的强弱与电流有关。

LED分类:按封装形式：插件式、贴片式、多晶封装按功率大小：小功率、大功率、超大功率按光波长:不可见光（红外、紫外、可见光»1:41U'Z插件式小功率dW 、LED结构图以LED草帽灯为例: 沏-i'-.Jr-ii~T捅件式r・■ ■ ■ ■■•■■■■■■■■贴片式大功率＞1W *□古贴片式小功率＜1W 'ri ri 4 0 # + ri *4 ri44#ri ri大功率＞1W 环氧树脂透镜r LED晶片三、LED产业流程LED产业链LED 封装流程:LED 封装步骤:1、扩晶，把排列的密密麻麻的晶片弄开一点便于固晶。

2、固晶,在支架底部 点上导电/不导电的胶水（导电与否视晶片是五大物料五大製程上下型PN 结还是左右型PN 结而定然后把晶片放入支架里面。

分光分色，把颜色和电压大致上一致的产品分出来。

10、包装。

四、LED 的优势以及与传统照明的比较LED 优点：•寿命长,理论上10万小时，一般大于5万小时，是荧光灯的10倍•发热量低，耗 电量小，白炽灯的1/8,荧光灯的1/3•体积小,重量轻，可封裝成各种类型•坚固耐用，不怕震动。

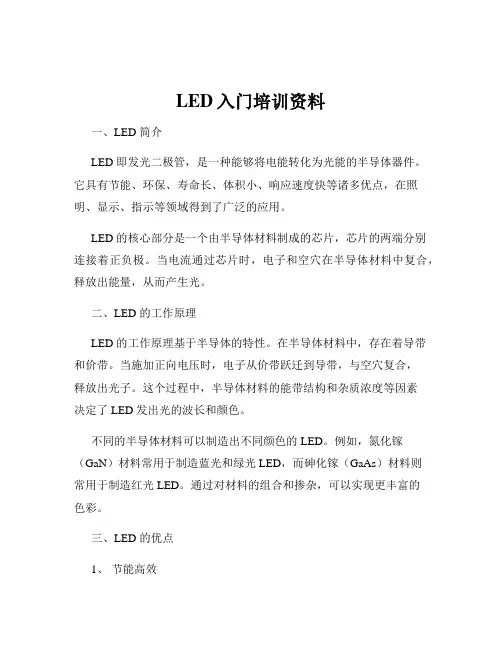

LED入门培训资料一、LED 简介LED 即发光二极管，是一种能够将电能转化为光能的半导体器件。

它具有节能、环保、寿命长、体积小、响应速度快等诸多优点，在照明、显示、指示等领域得到了广泛的应用。

LED 的核心部分是一个由半导体材料制成的芯片，芯片的两端分别连接着正负极。

当电流通过芯片时，电子和空穴在半导体材料中复合，释放出能量，从而产生光。

二、LED 的工作原理LED 的工作原理基于半导体的特性。

在半导体材料中，存在着导带和价带。

当施加正向电压时，电子从价带跃迁到导带，与空穴复合，释放出光子。

这个过程中，半导体材料的能带结构和杂质浓度等因素决定了 LED 发出光的波长和颜色。

不同的半导体材料可以制造出不同颜色的 LED。

例如，氮化镓（GaN）材料常用于制造蓝光和绿光 LED，而砷化镓（GaAs）材料则常用于制造红光 LED。

通过对材料的组合和掺杂，可以实现更丰富的色彩。

三、LED 的优点1、节能高效LED 具有极高的电光转换效率，相比传统的白炽灯和荧光灯，能够节省大量的电能。

2、长寿命LED 的使用寿命可达数万小时，远远超过传统照明灯具。

3、环保LED 不含汞等有害物质，对环境友好。

4、快速响应LED 的响应时间极短，可以实现高频闪烁和快速开关。

5、体积小、坚固耐用LED 体积小、重量轻，不易损坏，适应各种恶劣环境。

四、LED 的分类1、按颜色分类可分为单色 LED（如红、绿、蓝、白等）和多色 LED（如 RGB 三色 LED）。

2、按功率分类分为小功率 LED（一般在 006W 以下）、中功率 LED（006W 05W）和大功率 LED（05W 以上）。

3、按封装形式分类常见的有直插式、贴片式、COB 封装等。

五、LED 的应用领域1、照明领域LED 已逐渐成为室内外照明的主流，如家庭照明、商业照明、道路照明等。

2、显示领域广泛应用于显示屏，如户外大屏幕、手机屏幕、电脑显示器等。

3、指示领域用于各种指示灯，如交通信号灯、汽车指示灯、电器指示灯等。

LED知识培训教程LED（Light Emitting Diode）即发光二极管，是一种具有半导体特性的电子元件。

由于具有低耗电，长寿命，易集成等优势，LED已广泛应用于各种领域，如交通信号灯，手机屏幕，照明等。

在这样的背景下，我们需要有一份LED知识培训教程，以便更好地理解和应用LED。

一、LED的基本原理1.半导体原理LED是一种半导体元件，了解LED的本质，需要先了解半导体的原理。

半导体是介于导体和绝缘体之间的一类物质，具有一些特殊的电学、光学、热学、力学等性质。

其中，半导体中含有掺杂的杂质，称为杂质体或掺杂物。

将两种具有不同掺杂的半导体材料通过特殊工艺制成的器件，称为p-n结（或简称结），是半导体器件中的基本结构。

在p-n结中会出现一些电学和光学变化，例如，加正向电压时，电子从N区汇聚到P 区，与空穴复合，能量会以光的形式辐射出来，发光二极管就是基于这个原理构成的。

2.电学特性LED是一种具有单向导电性的二极管，只有在正向电压的作用下才能通过电流。

LED的电流与电压关系不同于普通电阻，称为伏安特性。

在LED的工作电压范围内，电流与电压呈指数关系，即在一定电压下，电流会迅速增加。

一般来说，LED越亮，所需电压就越高，电流也越大。

3.光学特性LED有多种颜色的发光二极管，具有发光强度、波长和色彩等方面的不同。

通过控制材料和生产工艺，可以获得红、黄、绿、蓝、白等不同的LED颜色。

其中，颜色的波长大小决定了LED的光谱特性，而发光强度、色温和色彩质量等则影响着LED在实际应用中的效果。

二、LED应用场景1.交通信号灯交通信号灯是最早采用LED技术的应用之一，LED信号灯具有亮度高、可视距离远、耗电低、维护便利等优点。

2.室内照明LED室内照明是近年来快速发展的新型照明技术，其具有高效、低耗、寿命长、质量好等优点，因此备受欢迎。

3.户外照明LED户外照明应用范围极广，如道路照明、公共场所照明、体育场馆照明等，它具有高效节能、光污染低、光学性质稳定等优点。

LED芯片知识大了解目录一 LED芯片基本知识 (2)1、LED芯片的概念 (2)2、LED芯片的组成元素 (2)3、LED芯片的分类 (2)二 LED衬底材料 (4)1、LED衬底材料的概念及作用 (4)2、LED衬底材料的种类 (4)三 LED外延片 (6)1、LED外延片生长的概念 (6)2、LED外延片衬底材料的种类 (6)3、LED外延片的检测 (6)一、LED芯片基本知识1、LED芯片的概念LED芯片是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的芯片，芯片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个芯片被环氧树脂封装起来。

半导体芯片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N 结。

当电流通过导线作用于这个芯片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

LED芯片为LED的主要原材料，LED主要依靠芯片来发光。

LED芯片是在外延片上的基础上经过下面一系列流程，最终完成如右图的成品-芯片。

外延片→清洗→镀透明电极层透 (Indium TinOxide，ITO)→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。

图1 外延片成品示意图2、LED芯片的组成元素LED芯片的元素主要为III-V族元素，主要有砷(AS)、铝(AL)、镓(Ga、)铟(IN)、磷(P)、氮(N)、锶(Si)这几种元素中的若干种组成。

3、LED芯片的分类1）按发光亮度分A、一般亮度：R(红色GaAsP 655nm)、H ( 高红GaP 697nm )、G ( 绿色GaP 565nm )、Y ( 黄色GaAsP/GaP 585nm )、E(桔色GaAsP/ GaP 635nm )等B、高亮度：VG(较亮绿色GaP 565nm)、VY(较亮黄色 GaAsP/ GaP 585nm)、SR(较亮红色GaA/AS 660nm)；C、超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等D、不可见光(红外线)：R﹑SIR﹑VIR﹑HIRE、红外线接收管：PTF、光电管：PD2）按组成元素分A、二元晶片(磷﹑镓)：H﹑G等B、三元晶片（磷﹑镓﹑砷）：SR(较亮红色GaA/AS 660nm)、 HR (超亮红色GaAlAs 660nm) UR(最亮红色GaAlAs 660nm)等C、四元晶片(磷﹑铝﹑镓﹑铟)：SRF( 较亮红色 AlGalnP )、HRF(超亮红色 AlGalnP)、URF(最亮红色AlGalnP 630nm)、VY(较亮黄色GaAsP/GaP 585nm)、HY(超亮黄色 AlGalnP 595nm)、UY(最亮黄色 AlGalnP 595nm)、UYS(最亮黄色 AlGalnP 587nm)、UE(最亮桔色 AlGalnP 620nm)、HE(超亮桔色 AlGalnP 620nm)、UG (最亮绿色 AIGalnP 574nm) 等3）按照制作工艺分LED芯片分为MB芯片，GB芯片，TS芯片，AS芯片等4种LED芯片定义特点MB 芯片Metal Bonding(金属粘着)芯片；该芯片属于UEC的专利产品①采用高散热系数的材料---Si作为衬底,散热容易②通过金属层来接合(wafer bonding)磊芯层和衬底,同时反射光子,避免衬底的吸收③导电的Si衬底取代GaAs 衬底,具备良好的热传导能力(导热系数相差3-4倍),更适应于高驱动电流领域④底部金属反射层,有利于光度的提升及散热⑤尺寸可加大,应用于High power 领域GB 芯片Glue Bonding(粘着结合)芯片；该芯片属于UEC的专利产品①透明的蓝宝石衬底取代吸光的GaAs衬底,其出光功率是传统AS(Absorbable structure)芯片的2倍以上,蓝宝石衬底类似TS芯片的GaP衬底②芯片四面发光,具有出色的Pattern图③亮度方面,其整体亮度已超过TS芯片的水平(8.6mil)④双电极结构,其耐高电流方面要稍差于TS单电极芯片TS 芯transparentstructure(透明衬底)芯①芯片工艺制作复杂,远高于AS LED②信赖性卓越片片，该芯片属于HP的专利产品③透明的GaP衬底，不吸收光，亮度高④应用广泛AS 芯片Absorbablestructure(吸收衬底)芯片,这里特指UEC的AS芯片①四元芯片,采用MOVPE工艺制备,亮度相对于常规芯片要亮②信赖性优良③应用广泛二、LED衬底材料1、LED衬底的概念及作用衬底又称基板，也有称之为支撑衬底。
