第四章-联结金具

板—板系列联结金具是借助与螺栓或销钉才能实现 连接的金具。 图4—3为部分板—板系列通用联结金具的实物图。
P型平行挂板
牵引板
U 型平行挂板
PT型调整板
PS型平行挂板
PD型挂板
图4—3部分板—板系列通用联结金具的实物图
LL型联板
LK型联板
LS型联板 L型联板
DB型调整板
六分裂导线用联板
LL型联板
环—链系列联结金具和板—板系列联结金具，是通用联结金具。 这两类联结金具，适用于各种情况的连接，并以荷重划分若干 等级，荷重相同的金具具有互换性。
Q型、QP型球头挂环
W型、WS型碗头挂板
图4-1 部分专用联结金具的实物图
2）环—链系列 环—链系列联结金具，采用与环相连接的结构，
属于线线接触金具。 图4—2 为部分环-链系列通用联结金具的实物图。
直角环（ZH型）PH型环来自U型螺丝U型挂环
图4—2 部分通用联结金具（环-链系列）实物图
3) 板—板系列
1）与绝缘子连接的球头和球窝配合安装，其连接尺寸应与 国家标准IEC—120《绝缘子串元件的球窝连接尺寸》相 适应，并且符合GB/4056—1994《高压线路悬式绝缘子连 接结构和尺寸》的规定。 2) 应符合GB2314—85《电力金具通用技术》的规定联接 尺寸。 3）应符合GB2314—85《电力金具标称破坏荷重系列及零 件联结结构尺寸》的规定。 4）球头结构如图4-4及尺寸如表4-1、球窝结构如图4-5 及尺寸如表4-2。
表4--3 表中：Q球头挂环；P平面接触；数字标称破坏荷重标记
QH型球头挂环的结构图如图4—10，结构尺寸如表4—4 （部分）。
型号 QH--7
适用绝缘子
图4—10 QH型球头挂环的结构图
表4—4
主要尺寸（mm）
破坏荷重
H
h
D
R
连接标记
（kN）
重量 （kg）
XP--7
114 57 17 12
16
为了使相同机械强度的联结金具具有普遍互换性及 方便检修，相同机械强度的联结金具的销钉、螺栓直径 尺寸及受力大小，均以国家标准《电力金具标称破坏载荷
系列及连接尺寸》GB/2315--1999的规定为准。 联结金具的命名方法是采用对其两端分别表述的方法。 例如：一端为双板，一端为碗头，即命名为双联碗头； 一端为双板，一端为单板，即命名为双联单板。
第四章 联结金具

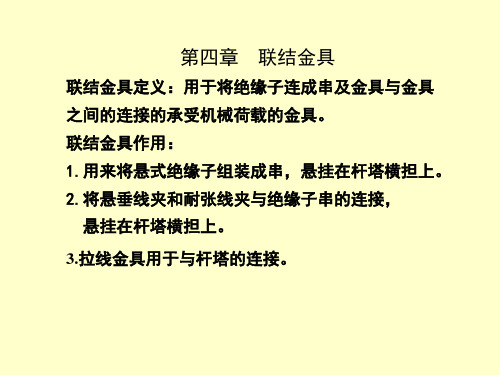

联结金具定义：用于将绝缘子连成串及金具与金具 之间的连接的承受机械荷载的金具。 联结金具作用： 1.用来将悬式绝缘子组装成串，悬挂在杆塔横担上。 2.将悬垂线夹和耐张线夹与绝缘子串的连接，
悬挂在杆塔横担上。
3.拉线金具用于与杆塔的连接。
第一节 联结金具的类型及结构
一、概述 1.按安装条件本体分为专用联结金具和通用联结金具。 1)专用联结金具：
2）球头挂钩和带椭圆形环的球头挂环 球头挂钩： 由脚球与挂钩所构成的一种连接件。 带椭圆形环的球头挂环：由球脚与椭圆形环所构成的
一种连接件。 球头挂钩的结构图如图4—12， 带椭圆形环的球头挂环的结构图如图4—13
图4—12 球头挂钩的结构图
图4—13 带椭圆形环的球头挂环的结构图
球头挂钩特点： 1)可以直接在横担拉板上吊挂，而且也可以与横担上的
二、球—窝系列专用联结金具 球—窝系列联结金具是专用联结金具，包括球头挂
环（Q型、QP型、QC型、QS型、QH型球头挂环）和碗头 挂板（W型、WS型）等。
用于连接槽型绝缘子的有平行挂板、直角挂环等。 1、球—窝系列联结金具技术要求
球—窝系列联结金具与球窝型悬式绝缘子配套使 用。因此球—窝系列联结金具技术要求：
70
0.6
QH--10
XP--10
110 60 17 11
18
QH—32S
XP--30
175 110 25 17
28
QH—42S
XP--30
200 120 29 32
32
100
1.1
320
2.2
420
3.4
U型球头结构图如4—11，结构尺寸如表4—3（部分）。
图4—11 U型球头结构图 表4-3
a16mm
U型螺栓连接。 2)吊装和拆卸比较方便，不需拆卸螺母和闭口销。 3)为了确保运行安全，挂钩应有锁住装置。 带椭圆形环的球头挂环特点： 1）可用于与带缘（加强型）的镀锌U型螺栓相连， 而一般球头挂环时无法与带缘的U型螺丝相连接的； 2）耐张绝缘子串使用这种挂环时，过牵引距离比一联结
金具要大。
在设计选用球头挂环时，应尽可能的避免联接点产生 点接触造成的应力集中的组装方式。 图4-14所示为应避免的连接方式。
图4—4 球头结构图 表4--1
图4—5 球窝结构图 表4-2
2、与球—窝系列联结金具相配套的锁紧销 球—窝系列联结金具的窝配有锁紧销。
XP系列绝缘子的160 kN级及以下锁紧销采用W型推拉销 如图4—6； 210 kN级及以上锁紧销采用R型推拉销如图4--7。
图4—6 W型推拉销实物图
图4—7 R型推拉销图
推拉销的特点： 绝缘子装卸时只需将销子从销孔拉出（但仍挂在
铁帽窝内）推进，无需取出，并可重新打入，即方便 装卸，又可避免销子丢失。
“W”、“R”形弹簧销在锁住及开放时的 位置
联结金具的螺栓尾部用的锁住销，现行标准一律 采用DL/T25—1982《闭口销》。
这种销子的材料用钢或不锈钢制成。 其特点是当把闭口销锁装入孔后就会自动弹开， 不需要将销尾弯曲成450，销孔中拔出时比较容易， 其工作可靠，带电装卸灵活。
3.专用联结金具类型 1）球头挂环 定义：由球脚与环所构成的一种连接件，用来与球窝型
悬式绝缘子上端钢帽的窝连接，组成绝缘子串。 根据使用条件分为圆环接触和螺栓接触。 Q型、QP型球头挂环的实物图如图4--8；结构图如4—9， 结构尺寸如表4—3.
图4—8 Q型、QP型球头挂环的实物图
图4—9 Q型、QP型球头挂环的结构图
指与绝缘子相连的球头挂环和碗头挂板，特点是没有 方向性，挠度大，可转动，装、卸方便，有利于带电作业。 2）通用联结金具：
除专用联结金具外，其它的联结金具均为通用联结金具。 2、按使用的条件和结构特点，分为三大系列： 1)球—窝系列 2)板—板系列 3)环—链系列
1）球—窝系列 球—窝系列是专用联结金具，根据与绝缘子连 接的结构特点设计出来的，用于直接与绝缘子相连。 因此，连接部位的结构和尺寸与绝缘子相同。 图4-1 为部分专用联结金具的实物图。
