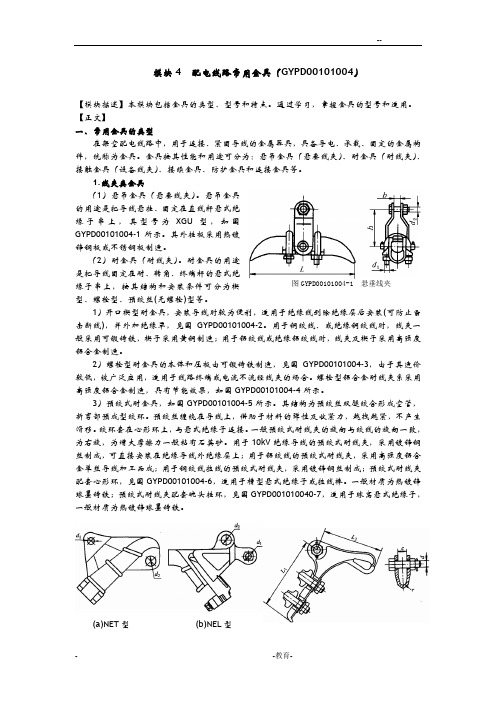

模块4 配电线路常用金具（GYPD00101004）【模块描述】本模块包括金具的类型、型号和特点。
通过学习，掌握金具的型号和适用。
【正文】一、常用金具的类型在架空配电线路中，用于连接、紧固导线的金属器具，具备导电、承载、固定的金属构件，统称为金具。
金具按其性能和用途可分为：悬吊金具（悬垂线夹）、耐金具（耐线夹）、接触金具（设备线夹）、接续金具、防护金具和连接金具等。

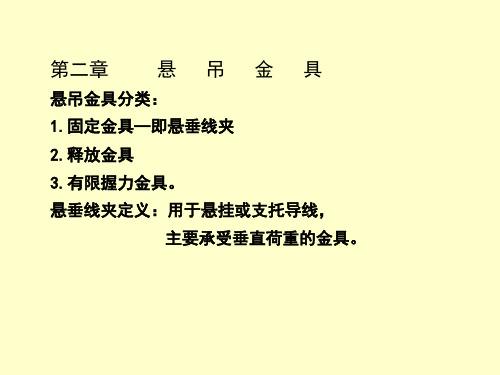

1.线夹类金具（1）悬吊金具（悬垂线夹）。
悬吊金具的用途是把导线悬挂、固定在直线杆悬式绝缘子串上，其型号为XGU 型，如图GYPD00101004-1所示。
其外挂板采用热镀锌钢板或不锈钢板制造。
（2）耐金具（耐线夹）。
耐金具的用途是把导线固定在耐、转角、终端杆的悬式绝缘子串上，按其结构和安装条件可分为楔型、螺栓型、预绞丝(无螺栓)型等。
1）开口楔型耐金具，安装导线时较为便利，适用于绝缘线剥除绝缘层后安装(可防止雷击断线)，并外加绝缘罩，见图GYPD00101004-2。
用于铜绞线、或绝缘铜绞线时，线夹一般采用可锻铸铁，楔子采用黄铜制造；用于铝绞线或绝缘铝绞线时，线夹及楔子采用高强度铝合金制造。
2）螺栓型耐金具的本体和压板由可锻铸铁制造，见图GYPD00101004-3，由于其造价较低，被广泛应用，适用于线路终端或电流不流经线夹的场合。
螺栓型铝合金耐线夹系采用高强度铝合金制造，具有节能效果，如图GYPD00101004-4所示。
3）预绞式耐金具，如图GYPD00101004-5所示。
其结构为预绞丝双腿绞合形成空管，折弯部预成型绞环。
预绞丝缠绕在导线上，借助于材料的弹性及收紧力，越拽越紧，不产生滑移。
绞环套在心形环上，与悬式绝缘子连接。
一般预绞式耐线夹的旋向与绞线的旋向一致，为右旋，为增大摩擦力一般粘有石英砂。
用于10kV 绝缘导线的预绞式耐线夹，采用镀锌钢丝制成，可直接安装在绝缘导线外绝缘层上；用于铝绞线的预绞式耐线夹，采用高强度铝合金单丝导线加工而成；用于钢绞线拉线的预绞式耐线夹，采用镀锌钢丝制成；预绞式耐线夹配套心形环，见图GYPD00101004-6，适用于槽型悬式绝缘子或拉线棒。
一文读懂电力金具带你走进输变电的世界！知乎上有个题主提了一个问题：什么是电力金具？是做什么用的？今天我们简单聊聊输电线路金具。
首先要明确一点，电力金具是应用于“电力网”中的重要部件，所以在认识金具之前先来了解一下电力网的特点。
因为我们的电力系统中存在这非常多的交叉结点，所以我们通常形象地称之为“电网”，那么电网作为一张“网”，和蜘蛛网，钢丝网，渔网有哪些共同点呢？来看看下面几张图。
图1 蜘蛛网示意图图2 铁丝网示意图图3 渔网示意图由图1—图3我们可以知道，线路有交叉才会构成网络，而任何网络若想稳固，线路的交叉点处一定是需要固定的，换句话说，“结点”处需要固定，否则不会成网络。
这一特点同样适用于电力网，电力网是由非常多的输配电线路构成的复杂网络，每一个变电站甚至每一基杆塔都可以看做电力网的一个“结点”。
图4 电力网原理图图5 电力网抽象图图4的电力网原理图中，虚线框内是电力网，在这张图中我们可以了解，在整个大电网中有非常多的变电站构成了电网的中间结点，又有非常多的电力杆塔对电网的主要线路起到了支撑作用。
电能的传输是需要导体接触才能够进行的，而且在较大的功率下还要保证充足的载流面积，也就是电网的设备和导线等导体之间要保证接触良好和牢固。
说完上面一些看似和问题不相关的问题之后，我们来看看金具的概念是什么：什么是电力金具电力线路广泛使用的铁制、铝制或铝合金制等金属附件，升压变电站和降压变电站配电装置中的设备与导体、导体与导线、输电线路导线自身的连接及绝缘子连接成串，导线、绝缘子自身的保护等所用金属（铁制、铝制或铝合金制）附件称为电力金具。
电力金具主要是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种保护作用的金属附件。
其中用于架空输电线路的的电力金具称为线路金具，线路金具是在架空输电线路上用来导线间连接、绝缘子间连接、绝缘子与杆塔以及绝缘子与导线间连接的。
它必须具有足够的机械强度和组装以及运行的灵活性。
