⼀图闲聊架空输电线路耐张绝缘⼦串及连接⾦具1、名称解读根据《电⼒⾦具名词术语》（GB/T 5075-2016 ）定义，知由绝缘⼦串、耐张线夹、连接⾦具、防护⾦具组合⽽成，⽤于张紧导(地)线，能承受规定机械负荷和电⽓负荷的串(或组)叫耐张绝缘⼦串(或组) 。

如下图所⽰：▲耐张塔中耐张绝缘⼦串(组)⽰意图▲耐张绝缘⼦串(组)元件连接⽰意图上图耐张绝缘⼦串(组)中主要设备材料按照顺序分别是：①、U型挂环②、延长环③、联板④、球头挂环⑤、绝缘⼦串（玻璃绝缘⼦串）⑥、碗头挂板⑦、Z型挂板⑧、平⾏挂板⑨、调整板⑩、耐张线夹注：1.图中除开⑤、⑩外都属于连接⾦具，图中⽆防护⾦具，绝缘⼦串中的防护⾦具⼀般指均匀环、屏蔽环、均匀屏蔽环及招弧⾓等防护⾦具。

2.⾦具强度在最⼤使⽤荷载情况下不应⼩于2.5倍的相应荷载；断线、断联、验算情况下其荷载不应⼩于1.5倍的相应荷载。

2、内容解读①、U型挂环 U型挂环是⼀端为环形连接⼀端为槽形连接所构成的U形连接⾦具。

U型挂环⼀般分为U型、UL型（加长U型）。

这类⾦具主要与杆塔横担的连接与板与环的过渡连接等，本⼯程采⽤的是U型挂环。

▲图 U型挂环.②、延长环（挂环）延长环是两端均为环型连接的连接⾦具。

延长环主要⽤来加长连接尺⼨或转变连接⽅向。

本⼯程采⽤的是PH延长环。

③、联板（L型）联板是承受多个受⼒的板形连接⾦具。

联板⼀般分为L型联板、LF型联板、LV型联板、LS型联板、LJ型联板、LK型联板、LC型联板(也称LX型联板)、LL型联板、LB型联板等。

L型联板主要⽤于双联耐张绝缘⼦串与单根导线组装、单串绝缘⼦与双根导线组装、双根拉线的组装、单串绝缘⼦双⽀点悬垂传达组装以及其他需要L型联板组装等的地⽅，本⼯程采⽤的是L型联板。

▲图 L型联板.④、球头挂环球头挂环是⼀端为球形⼀端为环形所构成的连接⾦具。

球头挂环分为Q型、QH型、QP型。

球头挂环主要⽤于⾦具与绝缘⼦的连接。

本⼯程采⽤的是QP型球头挂环。

三孔联板电力金具标准1. 尺寸与形状三孔联板电力金具的尺寸与形状应符合设计要求，并具有标准的几何形状和尺寸精度。

其中，三个孔的中心距和孔径等参数应严格按照标准要求进行设计。

2. 材料与制造三孔联板电力金具的材料应具有足够的强度和耐腐蚀性能，并能满足使用环境的要求。

一般采用优质碳素结构钢、合金结构钢、不锈钢等材料制作。

制造过程中应进行严格的材料检验和加工质量控制，确保产品质量符合标准要求。

3. 试验与检验三孔联板电力金具应进行各项试验和检验，以保证其性能和质量符合标准要求。

其中包括：外观检查、尺寸检查、力学性能试验、电气性能试验、耐腐蚀性能试验等。

试验和检验过程中应按照相应的标准和规范进行，并做好记录。

4. 适用范围与使用条件三孔联板电力金具适用于交流额定电压不超过1000V的架空线路中，并能在相应的环境条件下正常工作。

使用时应根据具体线路的情况选择合适的型号和规格，并按照要求进行安装和维护。

5. 设计与结构三孔联板电力金具的设计应合理，结构应简单、牢固、可靠，方便安装和维护。

其中，联板的厚度、加强筋的数量和位置、孔径和孔距等参数应根据力学性能要求进行设计。

同时，应考虑到防震、防松、防腐等因素，以确保其在使用过程中的安全性和稳定性。

6. 性能要求三孔联板电力金具应具有良好的力学性能、电气性能和耐腐蚀性能。

具体要求如下：（1）力学性能：应能承受规定的拉伸、压缩、弯曲等试验载荷，无塑性变形或断裂现象。

（2）电气性能：应具有良好的导电性能，满足线路的电气性能要求。

（3）耐腐蚀性能：应采取有效的防腐措施，如镀锌、喷塑等，以增强其耐腐蚀性能。

7. 安装与维护三孔联板电力金具的安装和维护应按照以下要求进行：（1）安装前应检查产品的质量和外观是否符合要求，并按照设计要求选择合适的型号和规格。

（2）安装时应保证连接牢固可靠，避免出现松动或脱落现象。

同时，应注意安全操作，避免受伤或触电等事故发生。

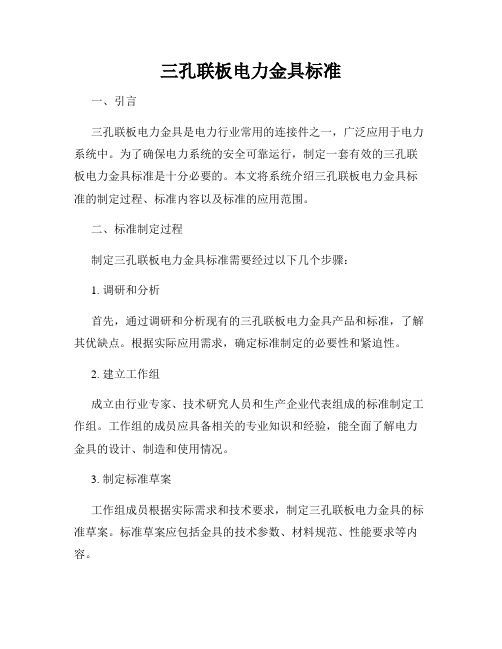

三孔联板电力金具标准一、引言三孔联板电力金具是电力行业常用的连接件之一，广泛应用于电力系统中。

为了确保电力系统的安全可靠运行，制定一套有效的三孔联板电力金具标准是十分必要的。

本文将系统介绍三孔联板电力金具标准的制定过程、标准内容以及标准的应用范围。

二、标准制定过程制定三孔联板电力金具标准需要经过以下几个步骤：1. 调研和分析首先，通过调研和分析现有的三孔联板电力金具产品和标准，了解其优缺点。

根据实际应用需求，确定标准制定的必要性和紧迫性。

2. 建立工作组成立由行业专家、技术研究人员和生产企业代表组成的标准制定工作组。

工作组的成员应具备相关的专业知识和经验，能全面了解电力金具的设计、制造和使用情况。

3. 制定标准草案工作组成员根据实际需求和技术要求，制定三孔联板电力金具的标准草案。

标准草案应包括金具的技术参数、材料规范、性能要求等内容。

4. 召开评审会议草拟完成后，召开评审会议邀请行业内的专家和相关企业代表参与讨论和审查。

会议上针对标准草案中存在的问题和争议进行集体研究，进一步完善标准内容。

5. 公示和修订经过评审会议的反复讨论和修订后，将标准草案进行公示。

公示期间，接受各界人士的意见和建议，并适时进行修订。

最终确定成为正式的三孔联板电力金具标准。

三、标准内容三孔联板电力金具标准应包括以下内容：1. 技术参数标准应明确三孔联板电力金具的尺寸、重量、电气参数等技术指标。

这些参数是金具设备选型和安装使用的重要基础。

2. 材料规范标准应规定三孔联板电力金具的材质和加工工艺。

金具所用材料应符合国家相关标准和行业要求，并具有耐高温、抗腐蚀等特性。

3. 性能要求标准应明确三孔联板电力金具的性能要求，包括机械强度、固定可靠性、防蚀性能等。

金具应能够在正常工作环境下满足标准规定的使用寿命和安全性能。

4. 检测方法标准应规定三孔联板电力金具的检测方法和技术要求，包括外观检查、尺寸测量、电气性能测试等。

通过科学的检测手段，确保金具在生产过程中和使用中的质量。

送电线广泛使用的铁制或铝制金属附件，统称为金具。

金具种类繁多，用途各异，例如，安装导线用的各种线夹，组成绝缘子串的各种挂环，连接导线的各种压接管、补修管，分裂导线上的各种类型的间隔棒等，此外还有杆塔用的各类拉线金具，以及用作保护导线的大小有关，须互相配合。

大部分金具在运行中需要承受较大的拉力，有的还要同时保证电气方面接触良好，它关系着导线或杆塔的安全，即使一只损坏，也可能造成线路故障。

因此，金具的质量、正确使用和安装，对线路的安全送电有一定影响。

1、按作用及结构可分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别；按用途可用为线路金具和变电金具。

2、按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类，共四个单元。

3、还可分为国标与非国标发电厂生产的强大电力，经升压变电所、架空输电线路、降压变电所、低压配电线路送到用户。

升压变电所和降压变电所的配电装置中的设备与导体、导体与导线、输电线路导线自身的连接及绝缘子连接成串，导线、绝缘子自身保护等所用附件均称为电力金具。

金具在架空电力线路及配电装置中，主要用于支持，固定和接续裸导线、导体及绝缘子连接成串，亦用于保护导线和绝缘体。

金具术语：一般术语电力金具连接和组合电力系统中各类装置，以传递机械，电气负荷及起到某种防护作用的金属附件。

线路金具是架空电力线路上用的电力金具。

变电金具是变电所及发电厂配电装置用的电力金具。

母线金具是变电所及发电厂配电装置母线用的电力金具。

破坏荷重按规定试验方法，在承受机械荷重时，试件任何部位产生破坏时的荷重值。

标称破坏荷重是设计规定的最低破坏荷重值。

最大使用张力是导线允许承受的最大设计荷重值。

滑动是试验荷重不能继续上升时，导线与线夹或接续管之间产生相对位移的现象。

握力是导线固定在线夹或接续管中不产生滑动的最大荷重值。

可见电晕在指定条件下，凭肉眼能见到被试产品出现的电晕现象。
