10kV连接金具图例

1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。

中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。

2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。

主要用在耐张、转角、终端杆塔的绝缘子串上。

公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。

球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。

W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。

U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。

U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。

延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。

直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。

Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。

DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。

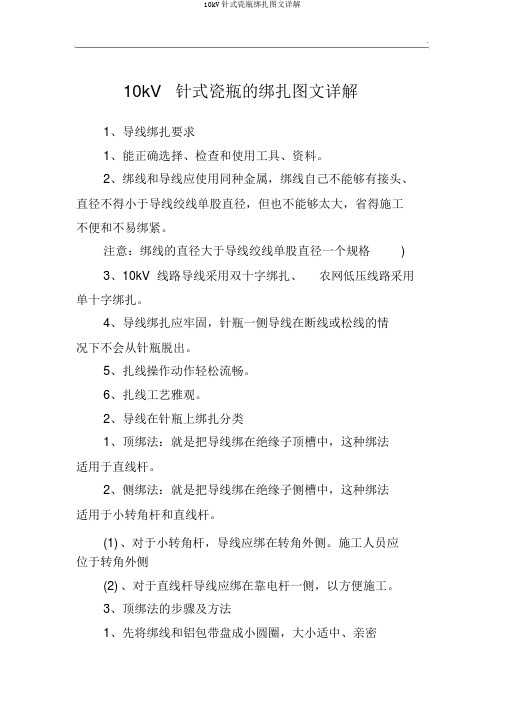

.10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、资料。

2、绑线和导线应使用同种金属，绑线自己不能够有接头、直径不得小于导线绞线单股直径，但也不能够太大，省得施工不便和不易绑紧。

注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV 线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。

4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。

5、扎线操作动作轻松流畅。

6、扎线工艺雅观。

2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。

2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。

(1)、对于小转角杆，导线应绑在转角外侧。

施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。

3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、亲密.2、为了防范导线磨伤，扎线前先在导线绑扎的局部上顺绞线方向均匀缠上两层厚 1 ㎜×宽10 ㎜软铝带， (从绝缘子中间初步围绕)其缠裹长度应超出绑扎长度两端各15 ～20 ㎜。

▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左侧紧靠针瓶处用扎线顺导线绞向绕上 3 圈，扎线短头一端预留 250 ㎜。

第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右侧导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交织。

第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右侧导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左侧导线下侧，在针瓶顶槽中形成十字。

第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向 )到导线右侧，在导线右侧紧挨针瓶沿导线绞向围绕3圈。

第五步：将扎线盘起的一端沿针瓶内侧颈槽 (顺时针方向 )到导线左侧下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右侧导线下侧。

第六步：尔后按逆时针方向围绕外侧针瓶颈部到导线左侧下侧再次将扎线向上提起。

⼀图闲聊架空输电线路耐张绝缘⼦串及连接⾦具1、名称解读根据《电⼒⾦具名词术语》（GB/T 5075-2016 ）定义，知由绝缘⼦串、耐张线夹、连接⾦具、防护⾦具组合⽽成，⽤于张紧导(地)线，能承受规定机械负荷和电⽓负荷的串(或组)叫耐张绝缘⼦串(或组) 。

如下图所⽰：▲耐张塔中耐张绝缘⼦串(组)⽰意图▲耐张绝缘⼦串(组)元件连接⽰意图上图耐张绝缘⼦串(组)中主要设备材料按照顺序分别是：①、U型挂环②、延长环③、联板④、球头挂环⑤、绝缘⼦串（玻璃绝缘⼦串）⑥、碗头挂板⑦、Z型挂板⑧、平⾏挂板⑨、调整板⑩、耐张线夹注：1.图中除开⑤、⑩外都属于连接⾦具，图中⽆防护⾦具，绝缘⼦串中的防护⾦具⼀般指均匀环、屏蔽环、均匀屏蔽环及招弧⾓等防护⾦具。

2.⾦具强度在最⼤使⽤荷载情况下不应⼩于2.5倍的相应荷载；断线、断联、验算情况下其荷载不应⼩于1.5倍的相应荷载。

2、内容解读①、U型挂环 U型挂环是⼀端为环形连接⼀端为槽形连接所构成的U形连接⾦具。

U型挂环⼀般分为U型、UL型（加长U型）。

这类⾦具主要与杆塔横担的连接与板与环的过渡连接等，本⼯程采⽤的是U型挂环。

▲图 U型挂环.②、延长环（挂环）延长环是两端均为环型连接的连接⾦具。

延长环主要⽤来加长连接尺⼨或转变连接⽅向。

本⼯程采⽤的是PH延长环。

③、联板（L型）联板是承受多个受⼒的板形连接⾦具。

联板⼀般分为L型联板、LF型联板、LV型联板、LS型联板、LJ型联板、LK型联板、LC型联板(也称LX型联板)、LL型联板、LB型联板等。

L型联板主要⽤于双联耐张绝缘⼦串与单根导线组装、单串绝缘⼦与双根导线组装、双根拉线的组装、单串绝缘⼦双⽀点悬垂传达组装以及其他需要L型联板组装等的地⽅，本⼯程采⽤的是L型联板。

▲图 L型联板.④、球头挂环球头挂环是⼀端为球形⼀端为环形所构成的连接⾦具。

球头挂环分为Q型、QH型、QP型。

球头挂环主要⽤于⾦具与绝缘⼦的连接。

本⼯程采⽤的是QP型球头挂环。

图文详解配电线路中常用的横担、抱箍及吊杆等铁附件1配电铁附件定义及分类铁附件是电力线路输变电用构（附）件的俗称，它属于的非标准金具件。

配电线路中的铁附件一般是指混凝土电杆及其接线上的铁质零件。

如各种抱箍、穿钉、叉梁、横隔梁、拉杆、线线棒等等。

不包括电力金具，金具绝大多数是标准件。

2横担横担是电线杆顶部横向固定的角铁，上面有瓷瓶，是杆塔中重要的组成部分，用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。

按材料可分为铁横担、瓷横担、合成绝缘横担；横担按用途分为10KV及以下线路用横担、如单杆横担、门杆横担、抬担、引线横担等及35KV及以上线路用组装横担（直线、转角及耐张）等。

横担辅助安装的金具有M铁、横担联板、撑脚、曲拉板、抱箍、单头栓、双头栓、穿钉等。

直线横担用在只考虑在正常未断线情况下，承受导线的垂直荷重和水平荷重；耐张横担用在承受导线垂直和水平荷重外，还将承受导线的拉力差；转角横担用在除承受导线的垂直和水平荷重外，还将承受较大的单侧导线拉力。

根据横担的受力情况，对直线杆或15以下的转角杆采用单横担，而转角在15~45度的转角杆、耐张杆、终端杆、分支杆皆采用双横担，45度以上的转角杆、耐张杆、终端杆、分支杆采用十字横担。

(部分地区杆均采用双横担)横担一般安装在距杆顶200mm处，直线横担应装在受电侧，转角杆、终端杆、分支杆的横担应装在拉线侧。

2.1 单杆横担主要原材料为等边角钢，其规格根据角钢大小及横担长短命名，如：∠63×6×1800。

用于10kV及以下输电线路单杆的安装，按安装分为单横担及双横担。

单杆单横担主要由横担、U型抱箍、M垫铁组成（部分杆还有撑脚及撑脚抱箍）；单杆双横担主要由横担、双头螺栓、M垫铁组成。

2.2 门杆横担门杆横担，主要原材料为等边角钢，其规格根据角钢大小及长度来命名，如：∠90×8×5000。

用于10kV及以下输电线路门杆的安装，根据根开的不同，其规格和加工不同。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

铝并沟线夹(JB)线夹本体与盖板为铝合金件，其余为热镀钢制件型号适用绞线截面mm2主要尺寸 mm重量 kg 铝重 kg L L1 MJB-0 16-25 72 38 10 0、22 JB-1 25-50 80 46 12 0、35 JB-2 70-95 114 54 12 0、65 JB-3 120-150 140 64 16 1、05 JB-4 185-240 144 72 16 1、25 JB-5 300-500 215 100 20 3、9 JB-6 500-630 230 110 20 5、1异型铝并沟线夹(JBL)线夹本体与盖板为铝合金件，其余为热镀钢制件LxB mm 适用导线型号型号重量 kg 铝重 kg45x46JGJ-16-120JBL-16-120A64x46 JBL-16-120B45x60JGJ-50-240JBL-50-240A70x60 JBL-50-240B90x74JGJ-120-400JBL-120-400A90x74 JBL-120-400B注：A型为两个螺钉，B型为三个螺钉。
