高碳钢盘条中索氏体含量的定量测定

189管理及其他M anagement and other制作高碳钢盘条索氏体含量评级图谱提高检测准确性周启航（新余钢铁集团有限公司，江西 新余 338001）摘 要：高碳钢盘条中索氏体是指高碳钢盘条在控制冷却过程中形成的平衡态珠光体类型组织，其形貌为在500倍时不可辨出片层的珠光体类型组织。

由于索氏体含量（或级别）对高碳钢盘条的组织、性能及拉拔断裂影响较大，因此在热轧交货状态下，控制高碳钢盘条在连续控冷工艺条件形成索氏体的含量为主要技术指标。

准确测定高碳钢盘条中索氏体含量（或级别）有重要的意义。

关键词：高碳钢盘条；标准图谱；检测标准中图分类号：TG115 文献标识码：A 文章编号：11-5004（2020）22-0189-2 收稿日期：2020-11作者简介：周启航，男，生于1994年，汉族，江西永新人，本科，助理工程师，研究方向：物理性能检测。

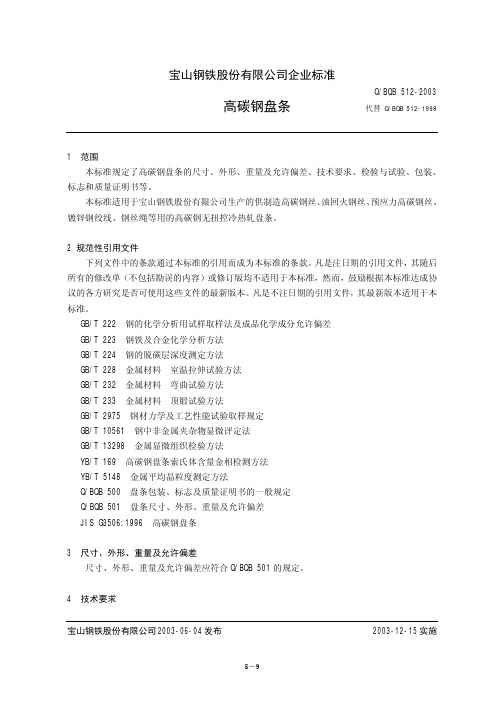

1 高碳钢盘条索氏体含量金相检测的现状YB/T169-2014规定了高碳钢盘条索氏体含量金相检测方法有：金相手工检测法、图像分析仪标样检测法、比较法。

金相手工检测法通过待测样品的金相组织图片，采用网格数点法，为仲裁法。

图像分析仪标样检测法通过将标准样品和待测样品在同一条件下制样，同一设备和检测参数下进行检测。

因检测周期较长，不适用于日常生产检测。

比较法是通过金相显微镜显示待测样品的金相组织，将观测到的金相组织与索氏体含量标准评级图谱对比来评定待测样品的索氏体含量级别，比较法既方便又实用。

因生产周期需求，日常检测常用比较法。

新钢公司生产的高碳钢盘条主要有65#、70#、82B 等，其显微组织组成不同，标准评级图谱单一，适用性不大，不能满足现检测需求。

2 高碳钢盘条索氏体含量检测的目标设定为了较为准确的评定高碳钢盘条索氏体含量（或级别），针对公司生产的高碳钢盘条，品种有：60、65、70、82B 等，分别制作相对应的索氏体含量（或级别）图谱，以满足日常检测需求。

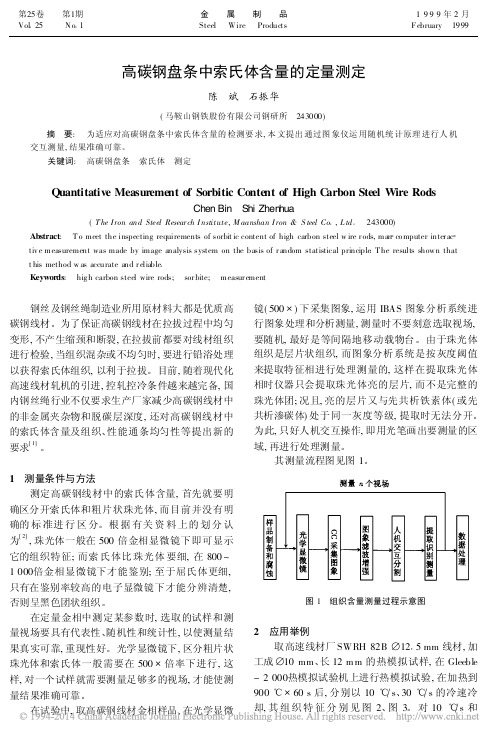

高碳钢盘条中索氏体含量的定量测定陈 斌 石振华(马鞍山钢铁股份有限公司钢研所 243000)摘 要: 为适应对高碳钢盘条中索氏体含量的检测要求,本文提出通过图象仪运用随机统计原理进行人机交互测量,结果准确可靠。

关键词: 高碳钢盘条 索氏体 测定Quantitative Measurement of Sorbitic Content of High C arbon Steel Wire RodsChen Bin Shi Zhen hua(T he I ron and Steel Resear ch I nstitute ,M aanshan I ron &S teel Co ,L td 243000)Abstract : T o meet the inspecting requirements of sorbit ic content of high carbon steel w ire r ods,man co mputer inter ac tiv e measurement was made by image analysis system on the basis of r andom statistical principle T he results shown that t his method w as accurate and r eliableKeywords : hig h carbon steel wire rods; sor bite; measur ement钢丝及钢丝绳制造业所用原材料大都是优质高碳钢线材。

为了保证高碳钢线材在拉拔过程中均匀变形,不产生缩颈和断裂,在拉拔前都要对线材组织进行检验,当组织混杂或不均匀时,要进行铅浴处理以获得索氏体组织,以利于拉拔。

目前,随着现代化高速线材轧机的引进,控轧控冷条件越来越完备,国内钢丝绳行业不仅要求生产厂家减少高碳钢线材中的非金属夹杂物和脱碳层深度,还对高碳钢线材中的索氏体含量及组织、性能通条均匀性等提出新的要求[1]。

SWRH82B盘条实物质量分析张楠【摘要】对四个生产厂家SWRH82B盘条的拉拔情况及钢绞线产品力学性能进行了系统分析,同时分析了各厂家盘条的力学性能、化学成分、微观组织等.分析结果表明,保证SWRH82B盘条化学成分均匀、氮含量控制在45ppm以下、索氏体化率达到92％左右、抗拉强度目标值控制在1180MPa将有利于拉拔和捻股,钢绞线成品性能良好.【期刊名称】《天津冶金》【年(卷),期】2018(000)0z1【总页数】5页(P63-67)【关键词】SWRH82B盘条;拉拔;断裂;氮含量;索氏体化率【作者】张楠【作者单位】天津钢铁集团有限公司,天津300301【正文语种】中文0 引言高强度低松弛预应力钢绞线的主要生产原料之一是SWRH82B盘条，其生产过程中需对SWRH82B盘条进行多道次大变形量的拉拔，生产出的成品最终将应用于桥梁、建筑、电站等重大工程。

因此，对SWRH82B盘条的化学成分、组织性能等均提出较高要求。

本文从分析各厂家盘条特点的角度，对4个不同厂家生产的规格Φ12.5mm的SWRH82B盘条，在拉拔过程中的断丝情况和成品性能合格情况进行统计，对各厂家盘条的化学成分、微观组织、力学性能等进行对比分析，找出影响盘条拉拔和钢绞线成品性能的原因。

以便提高SWRH82B盘条质量，更好的服务下游客户。

1 拉拔断丝和成品力学性能不合格统计1.1 拉拔断丝统计4个厂家SWRH82B盘条用于生产结构为1×7规格为Ф15.20mm的1860MPa级钢绞线产品。

对生产过程中拉拔断裂情况进行统计，如表1所示。

放线架原料断裂是指因盘条自身原因，导致尚未进行拉拔时在放线架上发生断裂。

该类断裂B 厂家最多，为每百吨断0.74次，D厂最少，为每百吨断0.14次。

而尖窝断裂次数B厂最多，为每百吨断0.72次，A厂最少，为每百吨断0.41次。

总断丝情况，D厂最少，为0.66次，B厂最多，为1.46次。

表1 各厂家盘条拉拔百吨断丝率统计 /%厂家放线架原料断丝率尖窝断丝率总断丝率A 0.35 0.41 0.76 B 0.74 0.72 1.46 C 0.21 0.56 0.77 D 0.14 0.52 0.661.2 成品力学性能不合格情况对相同数量的各厂家盘条产品的钢绞线成品进行力学性能检测，不合格情况如表2所示。

金相网格法检测高碳钢盘条索氏体含量的影响因素
尹立新;郭雁行;等
【期刊名称】《首钢科技》
【年(卷),期】2001(000)001
【摘要】本文分析了采用金相网络法检测高碳钢盘条索氏体含量的主要影响因素，介绍了减少测量误差的方法，并指出清晰、准确、可靠的组织显示是影响索氏体测量的重要因素。

【总页数】3页(P35-37)
【作者】尹立新;郭雁行;等
【作者单位】技术研究院;技术研究院
【正文语种】中文
【中图分类】TG142.31
【相关文献】
1.无扭控冷热轧高碳钢盘条索氏体含量金相检测方法的研究 [J], 袁危平;王克杰
2.对无扭控冷热轧高碳钢盘条索氏体含量金相检测方法几个关键问题的… [J], 于
宝霞
3.高碳钢盘条中索氏体含量的定量测定 [J], 陈斌;石振华
4.对于YB/T169-2000高碳钢盘条索氏体含量金相检测方法评级依据的探讨 [J], 李和平
5.制作高碳钢盘条索氏体含量评级图谱提高检测准确性 [J], 周启航
因版权原因，仅展示原文概要，查看原文内容请购买。

盘条碳偏析定量检测方法盘条碳偏析定量检测方法是指通过一系列实验和分析手段，定量测定材料中的碳偏析程度，从而评估材料的质量和性能。

盘条碳偏析是指钢材在冷却过程中，由于碳的偏聚现象导致不均匀分布，从而引起性能和质量问题。

以下介绍盘条碳偏析定量检测方法的原理、步骤和应用。

一、盘条碳偏析定量检测方法的原理盘条碳偏析的定量检测方法可以通过多种技术手段实现，其中常用的包括光学显微镜法、金相分析法、巨磁阻抗法、X射线衍射法等。

这些方法的原理主要基于对材料中晶粒尺寸、晶格结构、磁性等参数的测定和分析，从而推断出碳偏析程度。

1.光学显微镜法光学显微镜法是通过观察材料断面的组织结构来评估碳偏析的程度。

通过组织薄片的制备和显微镜的观察，可以测定材料中晶格结构的分布情况，进而推断出碳偏析的程度。

2.金相分析法金相分析法是一种通过对材料中的晶粒大小和分布进行测定，从而评估碳偏析程度的方法。

通过金相显微镜对材料的显微组织进行观察和分析，可以得到晶粒尺寸和晶粒分布的信息，在此基础上推断出碳偏析的程度。

3.巨磁阻抗法巨磁阻抗法是一种通过测定材料的磁性参数来评估碳偏析情况的方法。

材料中的磁性参数受碳偏析的影响，通过测定材料的磁导率、矫顽力等参数，可以得到碳偏析程度的信息。

4. X射线衍射法X射线衍射法是一种通过测定材料中的晶格结构来评估碳偏析程度的方法。

通过利用X射线衍射的原理，测定材料中晶格的晶向和晶面距，可以得到碳偏析的程度。

二、盘条碳偏析定量检测方法的步骤盘条碳偏析的定量检测方法一般包括样品制备、实验测定和数据分析三个主要步骤。

1.样品制备首先需要从要检测的盘条中取得适当大小的样品，并进行必要的打磨、抛光处理，以保证样品的表面质量。

然后使用适当的方法，制备出用于表面观察或分析测试的样品。

2.实验测定根据选择的检测方法，进行相应的实验测定。

例如，使用光学显微镜法时，可以观察材料的组织结构；使用金相分析法时，可以进行显微组织的染色和显微观察；使用巨磁阻抗法时，可以进行磁性参数的测定等。
