三星贴片机保养指导书_图文(精)

25摄氏度或以下
批 准
文件编号: MLK-DIS-047
贴片机保养指导书
工具、原料
版本:A.0 修订: 0
工序名称贴片机保养型号SMT421\411
使用部门
电子部
抹布、酒精、贴片机专用润滑油、毛刷、细针
编 制
审 核
作业条件
编写日期

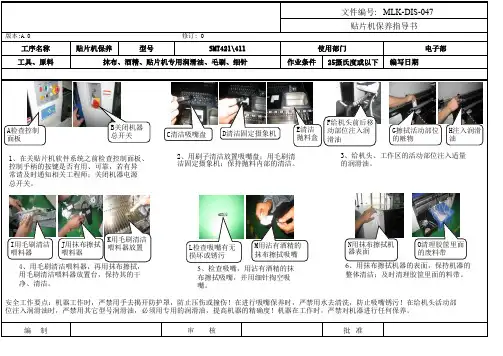

1、在关贴片机软件系统之前检查控制面板、控制手柄的按键是否有用、可靠，若有异常请及时通知相关工程师；关闭机器电源总开关。

2、用刷子清洁放置吸嘴盘；用毛刷清洁固定摄象机；保持抛料内部的清洁。

6、用抹布擦拭机器的表面，保持机器的整体清洁；及时清理胶筐里面的料带。

3、给机头、工作区的活动部位注入适量的润滑油。

4、用毛刷清洁喂料器，再用抹布擦拭，用毛刷清洁喂料器放置台，保持其的干净、清洁。

5、检查吸嘴，用沾有酒精的抹布擦拭吸嘴，并用细针掏空吸嘴。

安全工作要点：机器工作时，严禁用手去揭开防护罩，防止压伤或撞伤！在进行吸嘴保养时，严禁用水去清洗，防止吸嘴锈污！在给机头活动部位注入润滑油时，严禁用其它型号润滑油，必须用专用的润滑油，提高机器的精确度！机器在工作时，严禁对机器进行任何保养。

A 检查控制面板
B 关闭机器总开关
C 清洁吸嘴盘
D 清洁固定摄象机
E 清洁抛料盒
F 给机头前后移
动部位注入润滑油
G 擦拭活动部位的赃物 H 注入润滑油
I 用毛刷清洁喂料器
J 用抹布擦拭喂料器
K 用毛刷清洁
喂料器放置N 用抹布擦拭机器表面
O 清理胶筐里面的废料带
L 检查吸嘴有无损坏或锈污
M 用沾有酒精的抹布擦拭吸嘴。

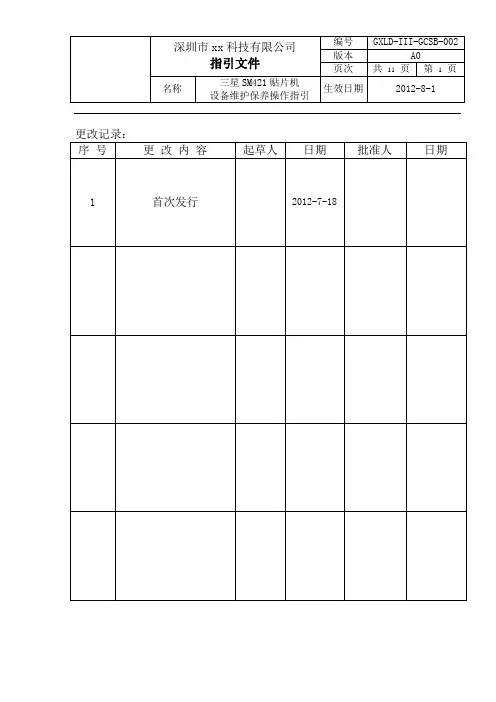

名称三星SM421贴片机设备维护保养操作指引生效日期2012-8-1三星（SM421）贴片机操作与维护保养指引一、目的对本公司贴片机进行维护保养，确保贴片机正常使用。

二、适应范围适应于本公司贴片机设备的维护保养和管理。

三、职责操作员：负责设备的护盖清扫等日常检验。

技术员：机器的调试，周、月保养以及异常处理。

工作负责人：负责设备的质量验证，对本项目的安全质量负责。

四、操作步骤进行维修作业时必须遵守如下过程:1、确认装备的所有作业是否结束。

2、维修作业开始前，必须关闭电源，并关闭装备主电源。

3、测定及维修作业必须由具有充分资格的职员来进行。

4、注意避免系统重新开启，若不遵守此项，触摸通电流零件时会造成死亡或重伤的事故。

维修作业结束后，为了正确运行装备要遵守如下过程：1、确定进行维修作业的地方有无障碍物，若有的话去除。

2、确认所有零件是否正确组装。

3、打开装备主电源。

4、按照电源检查方法打开设备电源。

5、确认装备的运行是否正常。

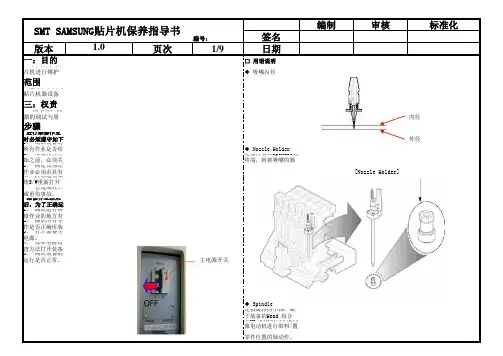

五、作业内容□用语说明◆吸嘴内径◆NOzzle Holder是指拧紧在Spindle的终端，连接吸嘴的器具。

◆Spindle 是指旋转的小轴，属于装备的HEAD组件，在终端有Holder,通过非常精密驱动的同步名称三星SM421贴片机设备维护保养操作指引生效日期2012-8-1皮带AC伺服电机进行取料、置件的Z轴动作，并用Micro步进电机进行修改零件位置的轴动作。

◆ Head组合件它由支持Head组合件的器具、空压设备的Head、Body、轴、驱动马达、负责影响识别的飞行影像组合件和示教摄像机组件等组成。

◆摄像系统（Vision System）『基准摄像机』Fiducial Camera示教摄像机组合是基准摄像机和基准摄像照明的统称，主要用于示教时的位置确认和基准标志的识别。

『飞行影像』Flying Vision主要用于小零件的识别。

名称三星SM421贴片机设备维护保养操作指引生效日期2012-8-1□日常检查◆吸嘴检查1、吸嘴的终端有无因受冲击而发生的变形或偏磨损，并确认吸嘴的内部有无异物堵塞。

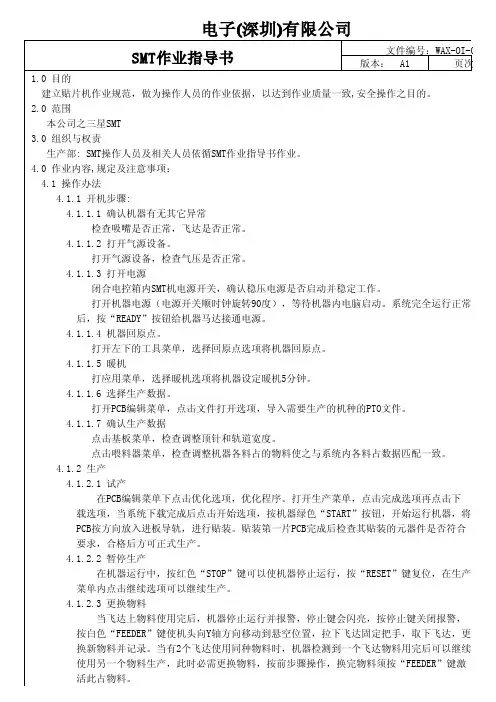

作成 审核批准管控章一、 目的及其适用范围建立贴片机作业规范，作为操作人员的作业依据，以达到作业质量一致，安全操作之目的。

适用本公司SMT 车间三星SM421操作 二、 操作方法2.1启动设备前的检查：检查设备周围的安全状况，设备内部有无杂物。

2.2打开主气源与电源2.3打开设备电源：顺时针方向拧设备前面的Main 开关，给设备供应电源。

2.4检查气压是否正常，气压：4.5-5.5kg/cm 2 2.5操作面板介绍。

（如下图）2.6待设备进入操作软件界面后点击操作面板上的F/R SELECT-LOCK 键，再点击Servo free 键，按键LED 灯亮时，表示伺服已解锁。

2.7设备原点复位:点击界面上的 应用 —暖机—输入暖机时间（10分钟）及使用设定的暖机时间项打勾—开 始。

2.8根据所生产的机型打开主界面左下方“打开”的文件夹，选择相应机型贴片程序文件名（文件格式OPT ）。

2.9调整轨道宽度及摆放顶针（生产双面板时顶针摆放不能顶到元件）。

2.10打开程序后点击：喂料器—只显示已设定的喂料器项打勾—按照程序排好的站位装送料器—核对料站— —填写换料记录。

2.11生产运行：进入主界面点击，生产—完成—PCB 板下载—开始—START 键。

2.12暂停生产：在设备运转中，单击红色STOP 键可以使设备停止运转，重新单击START 键则可重新开始 生产。

START ：开始键Servo free:伺服解锁键STOP ：暂停、停止键F/RSELECT-LOCK 前后面板切换键RESET 复位键FEEDERCHANG E:送料器切换键EMERGEN CY:紧急按键。

三星贴片机操作规程南京基恩照明科技有限公司三星SM482贴片机操作规程文件类型仪器名称资料编号版次页次仪器作业指导NJKE/JZ-4.4.9A-20SM482 A 1 书 14一、目的:规范三星SM482贴片机的使用，确保使用者的安全和贴装的精度，确保贴片机设备的安全，做好维护保养工作。

二、适用范围本规程适用于三星SM系列482贴片机三、职责贴片机操作人员负责贴片机的正常使用，及维护保养。

四、操作方法及步骤4.1贴片机开机前的检查4.1.1确定贴片机的气压，气压应在4.78Kpa?0.025之间，如图1所示。

图14.1.2贴片机内部不能有工具及其它杂物。

4.1.3安装在贴片机上的飞达，不能有翘起现象，一定要安装到位。

4.1.4贴片机前后门一定要关闭。

4.1.5贴片机前后的紧急开关要保持释放状态。

4.2操作步骤4.2.1开启总电源将指向“OFF”的转动开关转向“ON”，如图2所示;图24.2.2当机台自动进入系统操作面后，依次按下“READY”、“F/R SELECT”按钮，让机器进入准备状态，如图3所示。

1 READY键2 SELECT键图34.2.3进入系统操作面上的“应用”，点击左边会出现一个子菜单“F9暖机”，设定暖机时间后点击“开始”。

暖机时间为:5—10分钟，如图4所示。

1 应用3 暖机设定2 暖机图44.2.4进入“工具”里的子菜单“操作级别”，根据需要进入程序员，输入密码进入，如图5所示。

图54.2.5点击“文件”里的子菜单“打开”图标，进入文件选择区，选取要生产的文件打开，如图6所示。

图64.2.6程序选定后会出现如图7所示信息，可拿生产基板进行再次核对。

如果一种PCB板有2个程序时，要选择OPT文件而不是PCB文件，因为OPT文件是经过贴片机优化的程序图74.2.7调整贴片机的轨道:点主菜单上的“PCB编辑”，再点子菜单上的F2“条板”键，如图8所示，会出现另一个界面，如图9所示，点“传送轨道宽度”会出现一个询问的对话框，如图10所示，点“是”，贴片机就会自动调整轨道宽度，使贴片机轨道宽度与PCB的宽度相同。

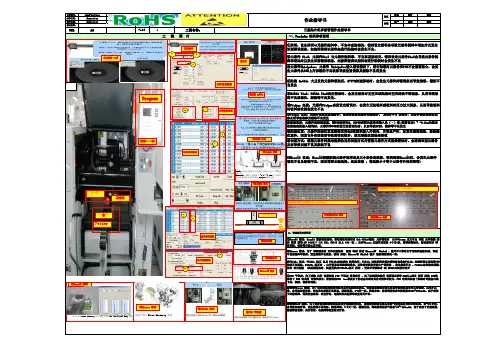

文件番号：MKSHF-PDC-2056作成检讨承认 制作日期：2015.12.01 发布日期：2015.12.01生产品质技术修改日期：VER A0PAGE 1工程名称：作业指导书⑾Nozzle 设定：Nozzle根据贴装元器件的形态及大小来恰当选择。

错误选择Nozzle时，会发生元器件吸取不良及贴装不良，因此需要正确选择。

选定基准 : 需选择小于等于元器件外径的吸嘴)⑩识别方式：根据元器件种类来选择恰当的识别方式并登陆元器件方式选择错误时，会错误识别元器件从而导致识别不良及贴装不良⑨贴装位置：元器件贴装位置直接建议用CAD数据来输入并使用，正常量产时，如发生偏移现象，除贴装位置外，因其它外在因素而导致的情况较多，故无需修改贴装坐标值⑧贴装高度：元器件的贴装高度，视PCB表面为0，以PCB表面为基准来输入负（–）值,通常设定0 ~ -0.3mm为基本值贴装高度输入错误时，元器件和PCB表面无法紧密贴合，从而导致OPEN，偏移等不良发生⑦Pickup 位置：元器件吸取位置偏移时，吸嘴会吸取元器件边角部分， 发生X-Y-R 移动时，元器件偏位或掉落现象从而导致偏移及漏贴不良发生⑥Pickup 高度：元器件Pickup高度设定错误时，会发生无法吸料或吸料时压力过大现象，从而导致吸料时吸料部位侧偏发生不良决议会签⑤吸嘴Vacuum 检测：为了更好的监控吸嘴状况和真空电磁阀的状况，需要定期检测各吸头的真空值状况是否在正常范围，真空不正常，会导致取料异常，还会发生贴装不良现象。

检测周期：4-5天一次。

检测方法：将吸嘴堵住真空检测值在550~700mmHg，高于或低于此值范围，需要检查吸嘴、真空管道、电磁阀及真空泵等装置是否正常。

⑥吸嘴BLOW 检测：为了更好的监控吸嘴状况和真空电磁阀的状况，需要定期检测各吸头的吹气值状况是否在正常范围，吹气不正常，会导致贴装异常，发生贴装不良现象。

检测周期：4-5天一次。

检测方法：将吸嘴堵住吹气值在-70~-120mmHg，高于或低于此值范围，需要检查吸嘴、真空管道、电磁阀等装置是否正常。

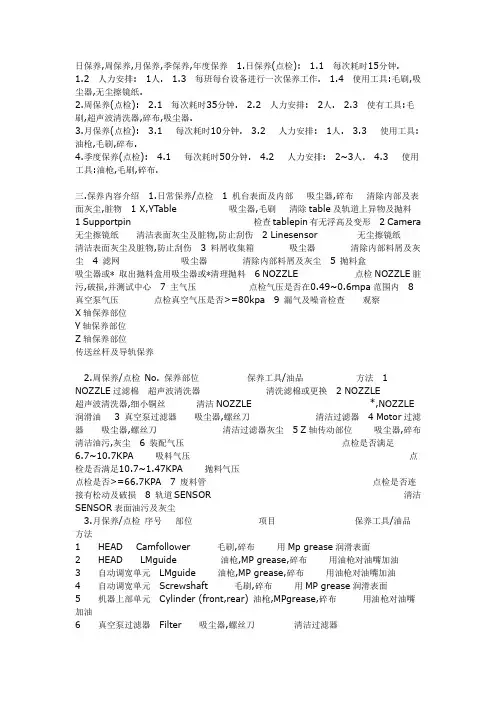

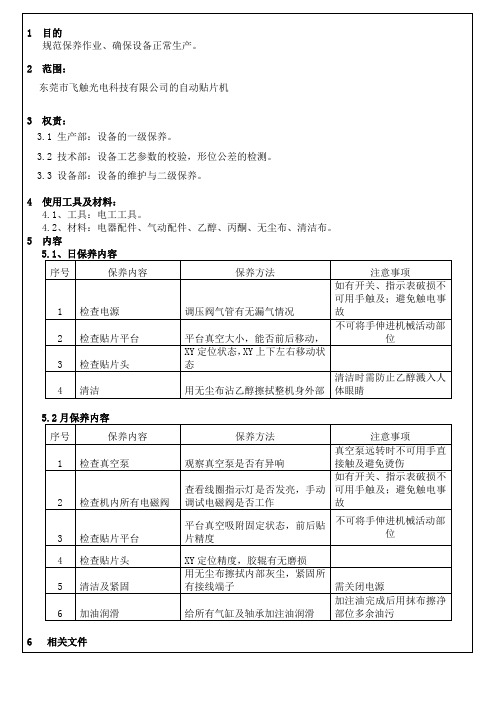

日保养,周保养,月保养,季保养,年度保养 1.日保养(点检): 1.1 每次耗时15分钟.1.2 人力安排: 1人. 1.3 每班每台设备进行一次保养工作. 1.4 使用工具:毛刷,吸尘器,无尘擦镜纸.2.周保养(点检): 2.1 每次耗时35分钟. 2.2 人力安排: 2人. 2.3 使有工具:毛刷,超声波清洗器,碎布,吸尘器.3.月保养(点检): 3.1 每次耗时10分钟. 3.2 人力安排: 1人. 3.3 使用工具:油枪,毛刷,碎布.4.季度保养(点检): 4.1 每次耗时50分钟. 4.2 人力安排: 2~3人. 4.3 使用工具:油枪,毛刷,碎布.三.保养内容介绍 1.日常保养/点检 1 机台表面及内部吸尘器,碎布清除内部及表面灰尘,脏物 1 X,YT able 吸尘器,毛刷清除table及轨道上异物及抛料1 Supportpin 检查tablepin有无浮高及变形2 Camera 无尘擦镜纸清洁表面灰尘及脏物,防止刮伤 2 Linesensor 无尘擦镜纸清洁表面灰尘及脏物,防止刮伤 3 料屑收集箱吸尘器清除内部料屑及灰尘 4 滤网吸尘器清除内部料屑及灰尘 5 抛料盒吸尘器或* 取出抛料盒用吸尘器或*清理抛料 6 NOZZLE 点检NOZZLE脏污,破损,并测试中心7 主气压点检气压是否在0.49~0.6mpa范围内8 真空泵气压点检真空气压是否>=80kpa 9 漏气及噪音检查观察X轴保养部位Y轴保养部位Z轴保养部位传送丝杆及导轨保养2.周保养/点检No. 保养部位保养工具/油品方法 1 NOZZLE过滤棉超声波清洗器清洗滤棉或更换 2 NOZZLE超声波清洗器,细小铜丝清洁NOZZLE *,NOZZLE润滑油 3 真空泵过滤器吸尘器,螺丝刀清洁过滤器 4 Motor过滤器吸尘器,螺丝刀清洁过滤器灰尘 5 Z轴传动部位吸尘器,碎布清洁油污,灰尘 6 装配气压点检是否满足6.7~10.7KPA 吸料气压点检是否满足10.7~1.47KPA 抛料气压点检是否>=66.7KPA 7 废料管点检是否连接有松动及破损8 轨道SENSOR 清洁SENSOR表面油污及灰尘3.月保养/点检序号部位项目保养工具/油品方法1 HEAD Camfollower 毛刷,碎布用Mp grease润滑表面2 HEAD LMguide 油枪,MP grease,碎布用油枪对油嘴加油3 自动调宽单元LMguide 油枪,MP grease,碎布用油枪对油嘴加油4 自动调宽单元Screwshaft 毛刷,碎布用MP grease润滑表面5 机器上部单元Cylinder (front,rear) 油枪,MPgrease,碎布用油枪对油嘴加油6 真空泵过滤器Filter 吸尘器,螺丝刀清洁过滤器季度保养/点检序号方法1 真空泵过滤器的清洁Filter清洁吸尘器,螺丝刀,清洁液取下真空过滤器,放入清洁液中清洗2 头部贴装,真空滑块加油油枪,MPgrease,碎布用油枪加油3 Z轴清洁及加油MPgrease,碎布,毛刷清洁Z轴各Sensor将旧油擦掉,用毛刷加新油4 NozzleSelection 清洁及加油油枪,MPgrease 用油枪加油,将旧油挤出/Cutter Section5 XYTable 滑块及导轨油枪,MPgrease XY及TV轴各滑块加油。

三星贴片机作业指导书及操作规范三星cp40贴片机作业指导书及操Array作规范1．目的使机器正常、有效地运行。

2．适用范围适用于公司SMT车间三星Cpl40贴片机。

3．职责3.1技术员，机种之切换，ECN导入和机器的调试与周、月保养以及异常处理。

3.2操作员，日常之保养和生产中的操作。

3.3 IPQC，上料之核对和首件的确认。

4.基本作业4.1开机前准备：4.1.1认机器内无杂物，轨道上无PCB。

4.1.2确认左右Z轴Table上的料架有无上好。

4.1.3确认气压是否在0.5-0.55MPa。

4.1.4检查输入电压是否为单相220伏特交流电。

4.1.5检查面对机台右下方的开关是否在”ON”的位置。

4.1.6检查位于前方及后方的急紧开关(Emergency Stop)是否为解除。

4.1.74.2开机：4.2.1将顺时针方向打开。

4.2.2相隔5~10秒后，按下位在的Start(绿色按钮)。

(切记万好不要在打开后，直接按下Start，以免伤及硬件。

4.3.3进入主程序后，按下位在Operation Panel上的。

4.4.4拿起Teaching Box，设定Mode = Home之后，按下( ▼向下的方键)，此时，机台所有的轴X、Y、Z、R以及Swing Mirror，除了轨道宽度以外，皆会做原点复归的动作，如果要做轨道复归动作，必需在Teaching Box上，选择Axis= W/Cv，按下，即可。

4.5.5暖机三到五分钟。

选择Utility Warm-Up，按下选择”START”。

4.5.6暖机完成后，按下钮来结束暖机。

4.3上料4.3.1操作员按排位表上料。

4.3.2操作员根据排料表领取所需物料。

4.3.3把物料挂在飞达尾部挂钩上。

4.3.4揭开飞达遮蔽器，将料带孔对准前进齿轮的齿上。

4.3.5从飞达胶带开口处拉出胶带，放下遮蔽器，压紧料带。

4.3.6将胶带按下、上、下的顺序套在胶带滑轮上，再将未端绕于卷带轮卷紧胶带4.3.7确认元件是否在吸嘴吸料位置，否则按下飞达压杆使其到位。

贴片机保养指导书.操作指导概述本操作指导书用于指导贴片机Mx200设备的日、周、月、半年的维护与保养活动。

1.目的为贴片机Mx200设备维护保养提供具体的操作指导，保证测试质量和效率,使贴片机时刻处于最佳状态。

2．角色职责贴片机Mx200设备维护保养包括日、周、月、半年度保养，每次维护保养都应填写相应的维护保养记录。

4. 日保养检查4.1接地检查：检查设备及电脑接地是否良好。

4.2 真空系统开机后检查测试设备真空系统有无明显漏气声，气压在0.4~0.6Mpa。

4.3吸嘴保养4.3.1请检查吸嘴的终端有无因受冲击而发生的变形与偏磨损，并确认吸嘴的内部有无杂物堵塞的现象。

4.3.2用手按下吸嘴，确认是否很紧。

4.3.3若用手按吸嘴，感觉很紧的话，请利用推荐的洗净液洗吸嘴内部。

磨损的要更换为新品。

4.3.4吸嘴异物的去除：用PIN穿过吸嘴内径，将推荐的洗净液用喷射吸管喷到吸嘴孔。

喷射后过一分钟后，从吸嘴边端用空压进行推出。

为了防止吸净液残留在吸嘴孔内，用空压将其吹干净。

4.3.5吸嘴翅面及边端异物的去除：用沾有推荐的洗净液的布料擦拭吸嘴翅面及边端，去除异物。

用以上方法仍无法去除异物时，将吸净液涂抹到异物上，过一分钟后，重新进行以上操作，为了防止洗净液残留在吸嘴上，用干净的布料擦净吸嘴。

4.4机器外观和送料器的底部的清扫4.4.1必须肉眼检查进料器站上有无碎片或异物。

在有碎片或异物的情况下，插入feeder时，feeder将会卡在feeder slot内，导致不能安装/拆卸的情况的发生。

并且，这些异物在设定feeder时，使零件的吸着点歪曲，导致吸着错误。

确认feeder slot和固定slot有无偏磨损现象的发生。

4.4.2利用所提供的刷子或气枪清除料站上面和feeder slot上的碎片及异物。

5.1清洁X Y 轴线性标尺：用无尘布加清水清洁X Y 轴线。

5.2清洁VISION 相机：用棉签加酒精清洁VISION相机。
