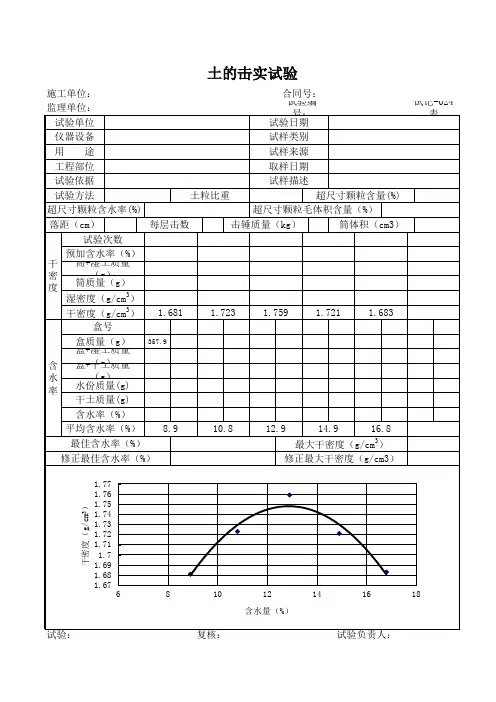

土标准击实自动计算

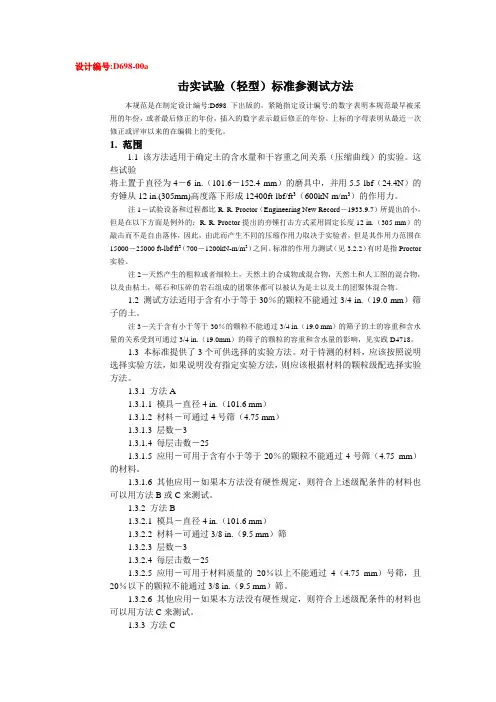

设计编号:D698-00a击实试验（轻型）标准参测试方法本规范是在制定设计编号:D698下出版的，紧随指定设计编号:的数字表明本规范最早被采用的年份，或者最后修正的年份，插入的数字表示最后修正的年份。

上标的字母表明从最近一次修正或评审以来的在编辑上的变化。

1. 范围1.1 该方法适用于确定土的含水量和干容重之间关系（压缩曲线）的实验。

这些试验将土置于直径为4－6 in.（101.6－152.4 mm）的磨具中，并用5.5 lbf（24.4N）的夯锤从12 in.(305mm)高度落下形成12400ft-lbf/ft3（600kN-m/m3）的作用力。

注1－试验设备和过程都比R. R. Proctor（Engineering New Record－1933.9.7）所提出的小，但是在以下方面是例外的：R. R. Proctor提出的夯锤打击方式采用固定长度12 in.（305 mm）的敲击而不是自由落体，因此，由此而产生不同的压缩作用力取决于实验者，但是其作用力范围在15000－25000 ft-lbf/ft3（700－1200kN-m/m3）之间。

标准的作用力测试（见3.2.2）有时是指Proctor实验。

注2－天然产生的粗粒或者细粒土，天然土的合成物或混合物，天然土和人工图的混合物，以及由粘土，砾石和压碎的岩石组成的团聚体都可以被认为是土以及土的团聚体混合物。

1.2 测试方法适用于含有小于等于30％的颗粒不能通过3/4 in.（19.0 mm）筛子的土。

注3－关于含有小于等于30％的颗粒不能通过3/4 in.（19.0 mm）的筛子的土的容重和含水量的关系受到可通过3/4 in.（19.0mm）的筛子的颗粒的容重和含水量的影响，见实践D4718。

1.3 本标准提供了3个可供选择的实验方法。

对于待测的材料，应该按照说明选择实验方法，如果说明没有指定实验方法，则应该根据材料的颗粒级配选择实验方法。

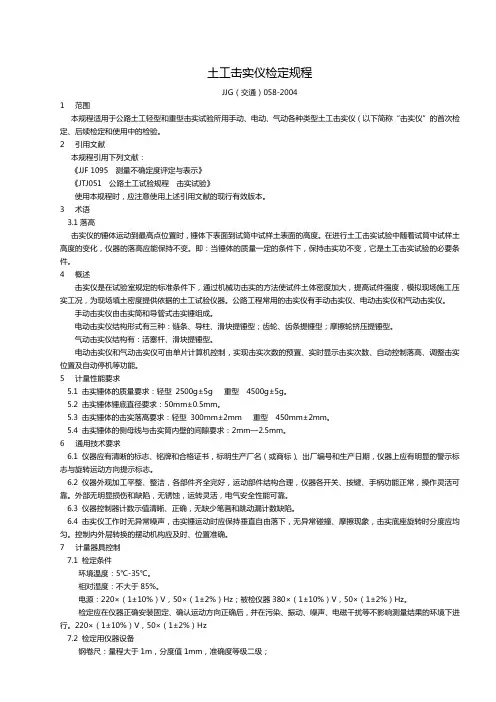

土工击实仪检定规程JJG（交通）058-20041范围本规程适用于公路土工轻型和重型击实试验所用手动、电动、气动各种类型土工击实仪（以下简称“击实仪”的首次检定、后续检定和使用中的检验。

2引用文献本规程引用下列文献：《JJF 1095 测量不确定度评定与表示》《JTJ051 公路土工试验规程击实试验》使用本规程时，应注意使用上述引用文献的现行有效版本。

3术语3.1落高击实仪的锤体运动到最高点位置时，锤体下表面到试筒中试样土表面的高度。

在进行土工击实试验中随着试筒中试样土高度的变化，仪器的落高应能保持不变。

即：当锤体的质量一定的条件下，保持击实功不变，它是土工击实试验的必要条件。

4概述击实仪是在试验室规定的标准条件下，通过机械功击实的方法使试件土体密度加大，提高试件强度，模拟现场施工压实工况，为现场填土密度提供依据的土工试验仪器。

公路工程常用的击实仪有手动击实仪、电动击实仪和气动击实仪。

手动击实仪由击实筒和导管式击实锤组成。

电动击实仪结构形式有三种：链条、导柱、滑块提锤型；齿轮、齿条提锤型；摩擦轮挤压提锤型。

气动击实仪结构有：活塞杆、滑块提锤型。

电动击实仪和气动击实仪可由单片计算机控制，实现击实次数的预置、实时显示击实次数、自动控制落高、调整击实位置及自动停机等功能。

5计量性能要求5.1 击实锤体的质量要求：轻型2500g±5g 重型4500g±5g。

5.2 击实锤体锤底直径要求：50mm±0.5mm。

5.3 击实锤体的击实落高要求：轻型300mm±2mm 重型450mm±2mm。

5.4 击实锤体的侧母线与击实筒内壁的间隙要求：2mm—2.5mm。

6 通用技术要求6.1 仪器应有清晰的标志、铭牌和合格证书，标明生产厂名（或商标）、出厂编号和生产日期，仪器上应有明显的警示标志与旋转运动方向提示标志。

6.2 仪器外观加工平整、整洁，各部件齐全完好，运动部件结构合理，仪器各开关、按键、手柄功能正常，操作灵活可靠。
