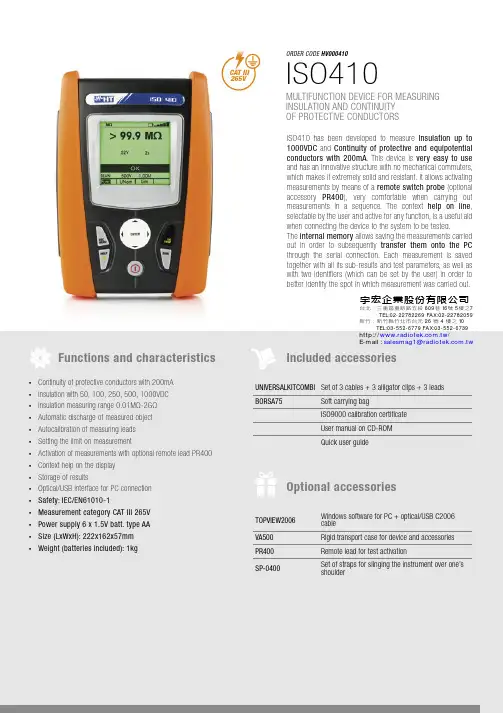

CAT III265V ISO410MULTIFUNCTION DEVICE FOR MEASURINGINSULATION AND CONTINUITYOF PROTECTIVE CONDUCTORS• Continuity of protective conductors with 200mA• Insulation with 50, 100, 250, 500, 1000VDC• Insulation measuring range 0.01MΩ-2GΩ• Automatic discharge of measured object• Autocalibration of measuring leads• Setting the limit on measurement• Activation of measurements with optional remote lead PR400• Context help on the display• Storage of results• Optical/USB interface for PC connection• Safety: IEC/EN61010-1• Measurement category CAT III 265V• Power supply 6 x 1.5V batt. type AA• Size (LxWxH): 222x162x57mm• Weight (batteries included): 1kg UNIVERSALKITCOMBI Set of 3 cables + 3 alligator clips + 3 leads BORSA75Soft carrying bagISO9000 calibration certificateUser manual on CD-ROMQuick user guideTOPVIEW2006Windows software for PC + optical/USB C2006cableVA500Rigid transport case for device and accessories PR400Remote lead for test activationSP-0400Set of straps for slinging the instrument over one’sshoulderFunctions and characteristics ISO410 has been developed to measure Insulation up to 1000VDC and Continuity of protective and equipotential conductors with 200mA. This device is very easy to use and has an innovative structure with no mechanical commuters, which makes it extremely solid and resistant. It allows activating measurements by means of a remote switch probe (optional accessory PR400), very comfortable when carrying out measurements in a sequence. The context help on line, selectable by the user and active for any function, is a useful aid when connecting the device to the system to be tested.The internal memory allows saving the measurements carried out in order to subsequently transfer them onto the PC through the serial connection. Each measurement is saved together with all its sub-results and test parameters, as well as with two identifiers (which can be set by the user) in order to better identify the spot in which measurement was carried out. ORDER CODE HV000410Optional accessoriesIncluded accessories宇宏企業股份有限公司台北：三重區重新路五段 609巷 16號 5樓之7TEL:02-22782269 FAX:02-22782059新⽵：新⽵縣⽵北市台元 26 號 4 樓之 10TEL:03-552-6779 FAX:03-552-6739/E-mail : **********************.twHelp on line (available on each function) to support the user while connecting the instrument to the installation under measurementEach model permits the Start of measurements with remote probe (PR400 optional accessory) General menu to quickly selection of available testperformed by meter(COMBI419 and COMBI420 models only)Accuracy is indicated as ± (% rdgs + no. of dgt) at 23°C ± 5°C, con relative humidity <60%HRTest voltage (V) Range (MΩ) Resolution (MΩ) Accuracy Category of measure0.01 ÷ 9.99 0.01 10.0 ÷ 49.9 ±(2.0%rdg + 2dgt)5050.0 ÷ 99.9 0.1±(5.0%rdg + 2dgt)0.01 ÷ 9.99 0.01 10.0 ÷ 99.9 0.1 ±(2.0%rdg + 2dgt)100100 ÷ 199 1 ±(5.0%rdg + 2dgt)0.01 ÷ 9.99 0.0110.0 ÷ 99.9 0.1 100 ÷ 249 ±(2.0%rdg + 2dgt)250250 ÷ 499 1±(5.0%rdg + 2dgt)0.01 ÷ 9.99 0.0110.0 ÷ 99.9 0.1 100 ÷ 499 ±(2.0%rdg + 2dgt)500500 ÷ 999 1±(5.0%rdg + 2dgt)0.01 ÷ 9.99 0.0110.0 ÷ 99.9 0.1 100 ÷ 999 ±(2.0%rdg + 2dgt)10001000 ÷ 1999 1±(5.0%rdg + 2dgt)CAT III 240V to GroundCAT III 415V between inputsOpen leads voltage: 1.25 x nominal test voltagevoltage measurement resolution:1VShort circuit current: <15mA (peak) for each test voltageNominal current: >2.2mA with 230kΩ @, 500V; 1mA with 1MΩ @ other test voltage Range (Ω) Resolution (Ω) Accuracy (*) Category of measure0.00 ÷ 9.99 0.01 10.0 ÷ 99.9 0.1 ±(2.0%rdg + 2dgt)CAT III 240V to GroundCAT III 415V between inputs(*) after cable calibration which eliminates the cable resistanceTest current: >200mA DC per R≤5Ω (calibration included)current measurement resolution: 1mA Open leads voltage: 4 < V0 < 24VMECHANICAL FEATURESDimensions: 240 (L) x 160 (W) x 70 (D) mmWeight (batteries included): about 1.2kgProtection degree: IP50MEMORY AND SERIAL INTERFACEEach measurement can be storedlocations Memory: >600PC communication port: optical / USBDISPLAY:Features: graphic LCD with backlightPOWER SUPPLY:Batteries: 6x 1.5V type LR6, AA, AM3, MN 1500Battery life: > 600 measurements (without using the timer) ENVIRONMENTAL CONDITIONS:Reference temperature of calibration: 23°C ± 5°CWorking temperature: 0° ÷ 40°CWorking humidity: < 80%HRStorage temperature (batteries not included): -10 ÷ 60°CStorage humidity: < 80%HRGENERAL REFERENCE STANDARDS:Product guideline: IEC61557Insulation: class 2 (double insulation)Pollution degree: 2Overvoltage category of the voltage inputs (installation/measurement):CAT III 240V to ground, 415V between inputsOvervoltage category of the AUX input: 5V to groundMax altitude: 2000mThis instrument complies with the requirements of the European Low Voltage Directives 2006/95/EEC(LVD) and EMC 2004/108/EEC。

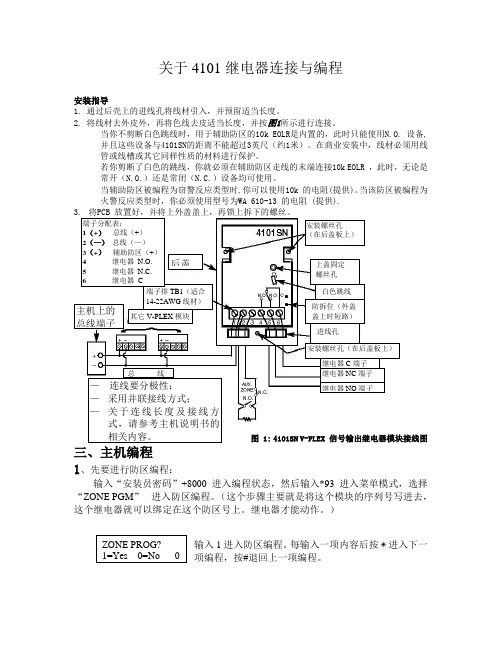

关于4101继电器连接与编程安装指导1. 通过后壳上的进线孔将线材引入，并预留适当长度。
2. 将线材去外皮外，再将色线去皮适当长度，并按图1所示进行连接。
当你不剪断白色跳线时，用于辅助防区的10k EOLR 是内置的，此时只能使用N.O. 设备, 并且这些设备与4101SN 的距离不能超过3英尺（约1米）。
在商业安装中，线材必须用线管或线槽或其它同样性质的材料进行保护。
若你剪断了白色的跳线，你就必须在辅助防区走线的末端连接10k EOLR ，此时，无论是常开（N.O.）还是常闭（N.C.）设备均可使用。
当辅助防区被编程为窃警反应类型时,你可以使用10k 的电阻(提供)。
当该防区被编程为火警反应类型时，你必须使用型号为WA 610-13 的电阻 (提供).图 1: 4101SN V-PLEX 信号输出继电器模块接线图三、主机编程 1、先要进行防区编程：输入“安装员密码”+8000 进入编程状态，然后输入*93 进入菜单模式，选择“ZONE PGM ” 进入防区编程。
（这个步骤主要就是将这个模块的序列号写进去，这个继电器就可以绑定在这个防区号上。
继电器才能动作。
）输入1进入防区编程。
每输入一项内容后按✴进入下一项编程，按#退回上一项编程。
安装螺丝孔（在后盖板上）防区号码 (Zn): 输入想编程的防区号码1-128，例如输入010。
按*继续出现目前该防区的编程情况按照类型含义列表输入合适的防区类型。
这里输入03（周边）按 *接收输入。
输入所在的子系统号码，这里输入1， 按 ✴接收输入。
输入该防区报告码，不联网的主机可以不输，按✴接收输入。
输入输入设备类型：这里输入06总线设备，按*接收输入。
输入设备类型 06 将出现此提示，输入1 监视维护信号(如 5192SD, 5192SDT, 5808)，否则输入 0.，按 *接收输入。
输入设备类型 06 将出现此提示，输入1 是使用 4101SN 等继电器模块，否则输入0.，按*接收输入。

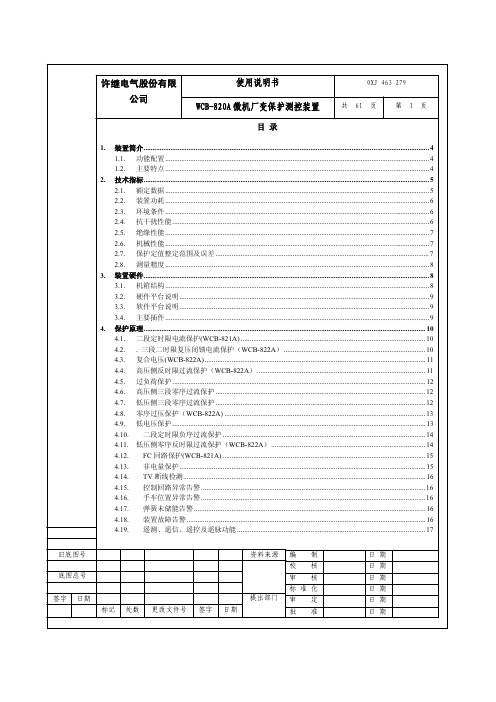

0XJ 463 279第 2 页共 61 页旧底图总号底图总号签字日期4.20. 录波 (17)4.21. GPS对时 (17)4.22. 打印功能 (17)4.23. 网络通信 (17)5.保护信息说明 (18)5.1. 定值整定信息 (18)5.2. .WCB-821A定值： (18)5.3. .WCB-821A压板： (19)5.4. .WCB-822A定值： (19)5.5. .WCB-822A压板： (21)5.6. .动作信息及说明 (22)6.装置对外接线说明 (23)6.1. 装置接线端子 (23)6.2. 装置辅助电源 (23)6.3. 交流电流输入 (24)6.4. 交流电压输入 (24)6.5. 开入及开入电源 (24)6.6. 中央信号输出 (24)6.7. 位置触点 (25)6.8. 跳合闸回路 (25)6.9. 通信端子 (25)6.10. 其它端子 (25)7.人机界面说明 (26)7.1. 面板说明 (26)7.2. 显示菜单说明 (27)8.调试及异常处理 (34)8.1. 调试说明 (34)8.2. 程序检查 (34)8.3. 开关量输入检查 (34)8.4. 继电器开出回路检查 (34)8.5. 模拟量输入检查 (35)8.6. 相序检查 (35)8.7. 整组试验 (35)8.8. 异常处理 (35)9.投运说明及注意事项 (35)10.定值整定说明 (36)10.1. I段、II段电流保护 (36)10.2. 高压侧零序过电流保护 (37)10.3. 低压侧零序过流保护（j dzI.，T） (37)10.4. .瓦斯保护 (38)10.5. 高压侧不平衡电流保护(j dzI.,T) (38)11.通讯说明 (39)11.1. WCB-821A/IEC60870-5-103规约 (39)0XJ 463 279第 3 页共 61 页旧底图总号底图总号签字日期11.2. WCB-822A/IEC60870-5-103规约 (42)11.3. Modbus规约 (45)12.贮存及保修 (57)13.供应成套性 (57)14.订货须知 (57)15.附录A：WCB-821A装置背面端子图 (58)16.附录B：WCB-822A装置背面端子图 (59)17.附录C：装置插件功能示意图 (60)18.附录D：装置操作回路原理图 (61)0XJ 463 279第 5 页共 61 页旧底图总号底图总号签字日期b.集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。

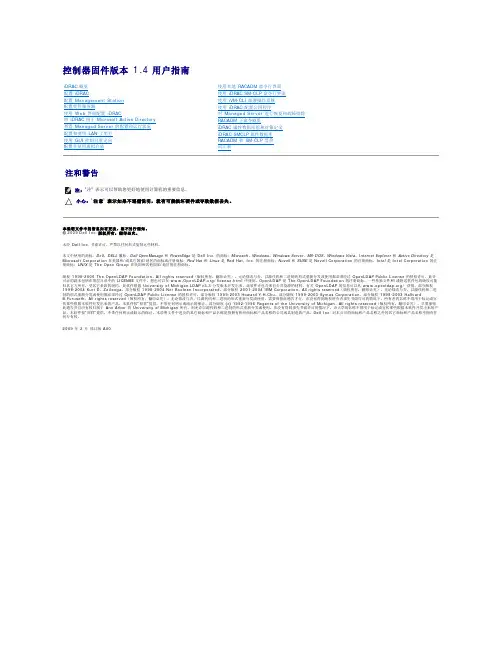

控制器固件版本 1.4 用户指南注和警告本说明文件中的信息如有更改，恕不另行通知。
© 2009 Dell Inc. 版权所有，翻印必究。
未经 Dell Inc. 书面许可，严禁以任何形式复制这些材料。
本文中使用的商标：Dell 、DELL 徽标、Dell OpenManage 和 PowerEdge 是 Dell Inc. 的商标；Microsoft 、Windows 、Windows Server 、MS-DOS 、Windows Vista 、Internet Explorer 和 Active Directory 是 Microsoft Corporation 在美国和/或其它国家/地区的商标或注册商标；Red Hat 和 Linux 是 Red Hat, Inc. 的注册商标；Novell 和 SUSE 是 Novell Corporation 的注册商标。
Intel 是 Intel Corporation 的注册商标；UNIX 是 The Open Group 在美国和其他国家/地区的注册商标。
版权 1998-2006 The OpenLDAP Foundation 。
All rights reserved （版权所有，翻印必究）。
无论修改与否，以源代码和二进制的形式重新分发或使用都必须经过 OpenLDAP Public License 的授权许可。
此许可证的副本包括在顶层目录中的 LICENSE 文件中，您也可以在 /license.html 中找到。
OpenLDAP 是 The OpenLDAP Foundation 的注册商标。
一些单独文件和/或附送软件包的版权可能归其它方所有，受其它条款的制约。
此软件根据 University of Michigan LDAP v3.3 分发版本开发出来。
此软件还包含来自公共资源的材料。
有关 OpenLDAP 的信息可以从 / 获得。
ZBK系列数字式微机保护装置技术说明书湖南江河机电自动化工程有限公司目录第一章 ZBK系列产品概述 (41、装置简介 (42、产品分类列表: (43、性能特点 (44、技术指标 (55、硬件结构 (96、功能简介 (107、装置菜单一览表 (128、装置系统配置设定 (139、人机接口操作 (1410、装置安装尺寸 (15第二章 ZBK系列装置安装及调试 (171、调试资料及试验仪器准备 (172、通电前检查 (173、通电试验 (184、异常处理 (205、投运说明及注意事项 (21第三章 ZBK数字式变压器保护测控装置 (221、功能配置 (222、保护原理 (223、定值整定 (304、面板指示灯定义 (365、装置接线 (36第四章 ZBK21型数字式线路保护装置 (371、功能配置 (372、保护原理 (373、定值整定 (434、面板指示灯定义 (465、装置接线 (46第五章 ZBK30型数字式电容器保护测控装置 (471、功能配置 (472、保护原理 (473、定值整定 (504、面板告警指示灯定义 (515、装置接线 (52第六章 ZBK40型数字式分段保护测控装置 (531、功能配置 (532、保护原理 (533、定值整定 (544、面板告警指示灯定义 (555、装置接线 (56第七章 ZBK50型数字式母线电压监测装置 (571.功能配置 (572.保护控制原理 (573.定值整定 (594.面板告警指示灯定义 (605.装置接线 (61第八章数字式发电机保护测控装置 (621、功能配置 (622、保护原理 (633、定值整定 (744、面板指示灯定义 (785、装置接线 (79第九章 ZBK65型数字式电动机保护测控装置 (801、功能配置 (802、保护原理 (803、定值整定 (884、面板告警指示灯定义 (905、装置接线 (91第十章备用电源自投装置 (921.功能配置 (922.几种主要的接线方式及备自投配置选型 (923.ZBK70进线备自投装置原理 (954.ZBK71型主变备自投装置 (1025.ZBK72厂用变备自投装置 (108第一章 ZBK系列产品概述1、装置简介ZBK系列数字式保护测控装置,主要应用于110kV及以下电压等级的变电站、开关站、泵站、电厂等,集保护、控制、测量、通信、录波功能于一体,实现对电力系统发供电设备的保护、测量及监控功能。

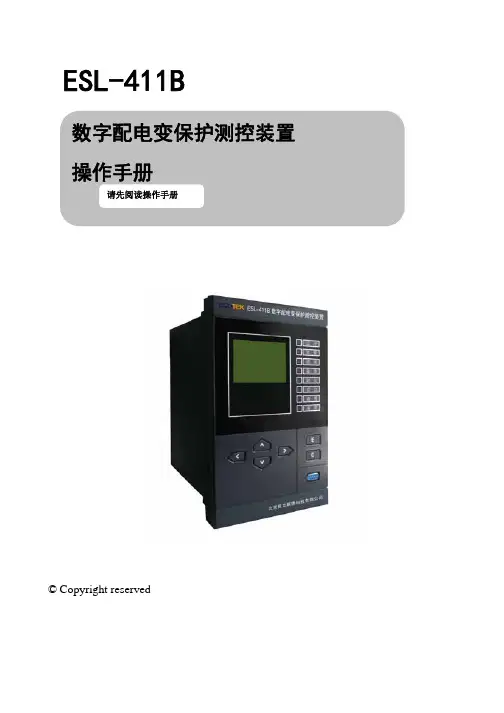

ESL-411B© Copyright reserved目录1装置简介 (1)2技术指标 (1)2.1额定工作电源 (1)2.2额定交流数据 (2)2.3交流回路过载能力 (2)2.4功率消耗 (2)2.5出口触点 (2)2.6主要技术数据 (2)2.6.1过流一段、二段、三段、负序电流速断、低压零序电流保护 (2)2.6.2高压零序电流保护及小电流接地选线 (3)2.6.3低零流反时限和负序电流反时限保护 (3)2.6.4过压和低电压保护 (3)2.6.5过负荷保护 (3)2.6.6本体保护 (4)2.6.7遥测精度 (4)2.6.8遥信分辨率 (4)2.7绝缘性能 (4)2.7.1绝缘电阻 (4)2.7.2介质强度 (4)2.8冲击电压 (4)2.9抗干扰能力 (4)2.10机械性能 (4)2.11环境条件 (5)3装置结构 (5)4装置硬件 (6)4.1装置命名规则 (6)4.2装置重量 (6)4.3硬件说明 (6)4.3.1CPU主板 (6)4.3.2出口板 (6)4.3.3工作电源 (6)4.3.4人机对话板（MMI板）使用说明 (6)5保护原理 (10)5.1过流保护 (10)5.2高零流保护 (11)5.3低零流保护 (11)5.4序电流保护 (11)5.5过负荷功能 (12)5.6过压保护 (12)5.7低压保护 (12)5.8本体保护 (13)5.9PT断线监视及母线绝缘监察功能 (13)5.10小电流接地选线功能 (13)5.11控制回路断线 (14)5.12遥测功能 (14)5.13遥信采集 (15)5.14遥控与遥调 (15)6安装调试 (15)6.1通电前检查 (15)6.2装置通电检查 (16)6.2.1装置带电检查 (16)6.2.2LCD显示检查 (16)6.2.3装置遥信输入回路检查 (16)6.2.4电流电压刻度值检查 (16)6.2.5通道系数检查 (16)6.3传动试验 (16)6.3.1手动合闸检查 (16)6.3.2手动跳闸检查 (16)6.4绝缘性能检查 (16)6.5定值输入 (16)7运行维护 (17)7.1装置投运前检查 (17)7.2保护动作信号 (17)7.3LCD显示 (17)7.4运行与维护 (17)8贮存保修 (18)8.1产品包装 (18)8.2运输条件 (18)8.3贮存条件 (18)8.4保修时间 (18)9供应成套性 (18)9.1随产品供应的文件 (18)9.2随产品供应的配套件 (19)10订货须知 (19)11附录 (19)附录1：ESL-411B状态字说明 (19)附录2：ESL-411B控制字说明 (21)附录3：ESL-411B软压板清单 (22)附录4：ESL-411B定值清单 (22)附录5：ESL-411B配置清单 (23)出口控制字的相应位为1则使相应的出口动作，为0则相应出口不动。
LXM110M系列低压电动机保护装置用户手册（V2.3）郑州凌鑫电力科技有限公司郑州凌鑫电力科技有限公司版权所有本用户手册适用于LXM110M系列V2.3版本程序。
本用户手册和产品今后可能会有小的改动，请注意核对你使用的产品与手册的版本是否相符。
1整理归档2017-8-272更多产品信息请致电*************31目录1、概述 02、LXM110M产品型号及应用范围 03、LXM110M产品主要特点 04、LXM110M产品功能配置表 (1)5、LXM110M产品技术参数表 (2)6、LXM110M产品安装 (3)7、LXM110M端子介绍 (7)8、LXM110M产品接线原理图 (7)9、LXM110M产品施工注意事项 (10)10、LXM110M系列产品操作 (10)11、LXM110M产品保护功能 (12)12、LXM110M产品参数设置 (18)13、电动机控制功能 (19)14、电动机操作原理 (20)15、LXM110M产品选型 (22)21、概述LXM110M智能电动机保护控制装置主要用于690V以下低压电动机控制系统，对电动机的过负荷、短路、超长时间启动、堵转、不平衡、接地、欠压、过压、工艺联锁等故障引起的危害予以保护，并集合全面的三相电量测量/显示、数字输入/输出与网络通讯于一身。
每个装置具有多种综合电力参数测量功能，既可单独作为电测仪表使用，亦可作为电力综合自动化监控系统之前端，可实现测量、监视、保护、控制等综合功能，通过带隔离栅的模拟量输出端口和DCS系统进行轻松接入。
通过其标准的RS-485通讯接口及双绞线网络与监控系统通信，轻松实现数据的远方管理及“四遥”功能。
2、LXM110M产品型号及应用范围产品型号适用范围LXM110M:综合型电动机保护测控装置重要电动机的综合保护SCT选型SCT型号电机额定电流电机额定功率SCT型号电机额定电流电机额定功率SCT55A及以下 2.2KW以下SCT150150A及以下55KW~75KWSCT1010A及以下3KW~4KW SCT200200A及以下90KWSCT3030A及以下 5.5KW~15KW SCT300300A及以下110KW~150KWSCT100100A及以下18KW~45KW SCT400400A及以下150KW以上3、LXM110M产品主要特点●LXM110M智能电动机保护控制装置是针对低压电动机控制系统设计，超小外型尺寸，适用于GCK、GCS、GGD、MNS等各种抽出式（包括1/4抽屉）、固定式及混合式的柜型安装。
EDPL-410微机型线路保护装置用户手册珠海市恒瑞电力科技有限公司2008年12月目录第一章简介 (2)1.1 应用范围 (2)1.2 主要特点 (2)第二章主要功能 (3)2.1保护功能 (3)2.2 测量功能 (3)2.3 监视功能 (3)2.4 控制功能 (3)2.5 事件记录 (4)2.6 人机接口 (4)2.7 通信功能 (4)第三章结构及安装 (4)3.1 装置结构 (4)3.2 机械安装 (4)3.3 电气接线注意事项 (5)3.4 通信连接 (5)第四章使用说明 (6)4.1 面板布置 (6)4.2 装置操作说明 (6)第五章保护原理 (10)5.1 保护功能说明 (10)第六章定值参数表 (12)6.1 定值整定表 (12)6.2 参数整定表 (15)6.3 开入量表 (16)6.4 开出传动表 (16)第七章用户安装调试说明 (17)第八章技术参数 (18)第九章附录 (20)9.1 外部端子图 (20)9.2 外部接线示意图 (21)9.3 保护功能校验 (22)第一章简介1.1 应用范围EDPx-400系列微机型保护装置主要面向380V~10kV等级的发电厂厂用电系统、环网及开闭所、电力系统及工矿企业用户终端变等电力设备的用户。
EDPL-410微机型线路保护装置适用于380V～10kV电压等级的输电线路、母联开关等保护。
1.2 主要特点●功能高度集成化，集保护、测量、监视、控制、通信等多种功能于一体。
●保护功能完全不依赖于通信网络，网络故障不影响保护正常运行。
●以总线不出芯片的高性处理器为核心，运算速度快、实时处理能力强等优良特性。
●表面贴工艺，采用CMOS工业级芯片、多种抗干扰措施、软硬件冗余设计。
●后插拔结构，强弱电分离。
●全封闭金属机箱，具有很强的抗静电、抗电磁干扰、抗机械振动能力。
●体积小，方便安装，特别适用安装于类似环网柜等深度尺寸要求很小的场合（装置深度包括外部接线端子小于140mm）。
●完善的自检能力，发现装置异常能自动告警并闭锁保护出口。
●具有多套定值，存于专用掉电不丢失芯片，以适应多种运行工况。
●具有事件记录功能。
可在线记录保护动作事件31条，开关变位事件31条，定值异常及修改记录8条。
●采用液晶汉化显示及菜单操作方式，人机接口友好。
●装置各保护功能均能通过软压板投退，保护出口可现场编程控制。
●内嵌实时多任务操作系统，C语言编程，支持在线更新程序。
●配有RS485网，可实现单、双485网，保证信息传输的实时性和可靠性。
●1路高精度、智能4～20mA直流量输出，可设置成对应任一电气量(如电流、电压等)。
●保护算法成熟、稳定，适应性强，从未出现误动和拒动。
注：装置标配为单485通讯，无DCS4～20mA输出功能。
双485通讯、DCS4～20mA直流量输出功能均为选配。
第二章主要功能2.1保护功能2.2 测量功能2.3 监视功能2.4 控制功能2.5 事件记录EDPL-410微机型线路保护装置支持事件记录功能，与电力系统安全运行相关的所有事件均能进行记录，时间分辨率小于2ms，在线记录保护事件31条、开关变位事件31条、定值事件8条，掉电不丢失, 便于故障原因分析和设备缺陷诊断。
2.6 人机接口EDPL-410微机型线路保护装置的人机接口完全符合人机工程设计要求，包括：²大屏幕图形液晶，菜单化设计，全中文显示，可实时显示电流、电压数据、开关量状态、事件记录、保护定值、系统参数等各种信息。
液晶采用LED背光宽温型，可以在-20～70℃的环境温度下正常工作；²面板上共有8个键：“ ”、“ ”、“ ”、“ ”、“确认”、“取消”、“复归”、“复位”。
为了电气运行和管理需要，EDPL-410微机型线路保护装置支持三个不同权限等级的工作模式：①普通操作员，直接在装置上操作，只能查看各种运行信息和事件记录报告等；②高级管理员，输入口令后，可进行保护定值、时限整定、保护投退和修改系统参数；③系统维护员，输入特定口令后，可进行模拟输入通道参数设置等。
2.7 通信功能EDPL-410微机型线路保护装置作为电力自动化系统的基础设备，具有强大的通信功能。
装置采用单、双RS485现场总线，保证信息传输的实时性和可靠性。
通过通信网络，EDPL-410微机型线路保护装置将所有运行信息，包括遥测、遥信、保护定值等实时发送到上一级SCADA系统，并能接收保护定值整定修改等命令，实现变电站无人值守方案。
第三章结构及安装3.1 装置结构EDPL-410微机型线路保护装置采用全密闭金属机箱，后插拔方式。
共2个插件和1个CPU板：从后面看，从左到右依此为电源及出口板插件、AC及开入板插件。
显示及CPU板一体化位于前面的面板上。
如图3-1所示。
3.2 机械安装EDPL-410微机型线路保护装置具有抗干扰、抗震动、体积小、重量轻等特点，既可分布式就地安装在开关柜上，也可集中组屏安装。
如图3-2示，装置的屏面开孔尺寸为100mm³160mm，装置的深度为140mm（含端子）通过装置上、下两面的两个安装配件夹紧式固定在开关柜上。
RS485通讯电缆，两芯屏蔽双绞线，最大长度1200M 后台监控R S -232屏蔽线屏蔽线屏蔽线485A485BRS232/485转换器EDP系列装置485A485B屏蔽线屏蔽线屏蔽线屏蔽线屏蔽线EDP系列装置EDP系列装置EDP系列装置EDP系列装置EDP系列装置485A485B485A485B485A485B485A485B485A485B 图 3-1 外形尺寸图3.3 电气接线注意事项1、开关量输入回路采用外部DC220V 或AC220V 强电方式，抗扰动能力强。
2、装置接地端子应可靠接地。
3.4 通信连接EDPL-410微机型线路保护装置若采用RS485现场总线，通信媒介应选用屏蔽双绞线，通信端子位于装置的后面，RS485网接线方法如图3-3所示图3-3第四章使用说明EDPL-410微机型线路保护装置采用大屏幕液晶显示，菜单化操作，人机界面非常友好。
数据显示、报告查看、定值整定、通道校正等都可在菜单下进行，操作简单、直观。
同时对参数的修改整定设有密码保护，增加了装置运行的安全性。
4.1 面板布置图4-1 面板布置图“确认”键：进入菜单或确认输入、修改；“取消”键：回到上一级菜单、取消操作；“ ”键：向上移动选择条或光标，选择所需操作项目，向上翻页及增加数值；“ ”键：向下移动选择条或光标，选择所需操作项目，向下翻页及减少数值；“ ”键：向左移动光标；“ ”键：向右移动光标；“复归”键：复归故障信号和告警信号；“复位”键：用于复位装置。
“运行”灯：用于指示电源的工作状态；“通讯”灯：用于指示装置通讯的工作状态；“跳闸”灯：用于指示保护动作；“告警”灯：用于指示告警动作；“故障”灯：用于指示装置异常。
4.2 装置操作说明装置上电后显示装置型号画面，如图4-2所示；按“确认”键，装置循环显示保护电流、电压及相位等画面，在画面的最下一行显示的是装置通讯地址、重合充电指示和7路开入量的状态，如图4-3所示；再“确认”键，装置显示主菜单画面，如图4-4所示。
主菜单共有：“实时数据”、“事件报告”、“开入查看”、“时间设置”、“开出传动”、“参数设置”、“定值整定”、“装置信息”等8个菜单项。
通过“ ”、“ ”按键选择菜单，被选中的菜单为反色显示，按“确认”键可进入下一级子菜单，查看后按“取消” 键返回主菜单。
图4-2 图4-3 图4-44.2.1“实时数据”菜单在“实时数据”菜单里，可以查看到实时的电流、电压数据、频率、功率数据等。
在主菜单中将光标移至“实时数据”，按“确认”键，即进入“实时数据”菜单。
如图4-5所示。
用“ ”、“ ”键移动光标至所选的项目后，按“确认”键，即可进入相应监测数据菜单，以监测相应的实时数据。
以查看电流数据为例，在图4-5的画面中，按“确认”键即可进入如图4-6所示的画面，按“取消”键，可返回上一级菜单。
图4-5 图4-64.2.2“事件报告”菜单在“事件报告”菜单里，可以查看保护动作报告、开关量变位报告、事件报告等。
在主菜单中将光标移至“事件报告”，当按下“确认”键后，如图4-7所示。
按“ ”、“ ”键可选择“动作报告查看”、“变位报告查看”、“事件报告查看”子项。
若选择“动作报告查看”后按“确认”键后，如图4-8所示。
再输入要查询的报告号，按“确认”键，显示如图4-9所示，在按“ ”、“ ”翻动，可以查看动作时刻的电流值。
图4-7图4-8 图4-94.2.3“开入查看”菜单在“开入查看”菜单里，可以查看到外部接入装置的各个开关量的状态。
在主菜单中将光标移至“开入查看”，按“确认”键，即进入“开入查看”菜单，用“ ”、“ ”键移动光标即可查看相应的开入量，如图4-10所示。
按“取消”键，返回主菜单。
图4-10 图4-11 图4-124.2.4“时间设置”菜单在“时间设置”菜单里，可以查看时间和进行时间设置。
在主菜单中将光标移至“时间设置”，按“确认”键，即进入“时间设置”菜单，如图4-11所示。
再按“确认”键，即可修改时钟，如图4-12所示。
用“ ”、“ ”、“ ”、“ ”键修改时间完成后，按“确认”键，即将修改后的时间写入时钟，按“取消”键，返回主菜单。
4.2.5“开出传动”菜单在“开出传动”菜单项里，可对开出回路的继电器进行分、合操作，用于检查继电器出口的是否正常。
在主菜单中将光标移至“开出传动”，按“确认”键，即进入如图4-13所示的“请输入密码”菜单，输入正确的密码后，按“确认”键，即进入“开出传动”菜单，如图4-14所示。
用“ ”、“ ”键移动光标至所选的项目后，再按“确认”键，即可进入相应开出菜单，例如在图4-14的画面中按“ ”键选择“保护出口一”项，按“确认”键即可进入如图4-15所示的画面，按“ ”键光标移至“合”，再按“确认”键，保护出口一继电器闭合。
按“ ”键光标移至“分”，再按“确认”键， 保护出口一继电器返回。
图4-13 图4-14 图4-154.2.6“参数设置”菜单在“参数设置”菜单里，可以查看和修改：口令密码、定值区号、通讯参数、CT 额定电流、开入设置、DCS 输出设置、出口矩阵设置、模拟通道参数等。
在主菜单中将光标移至“参数设置”，按“确认”键，即进入提示“请输入密码”菜单，如图4-13所示；输入正确的密码（装置的出厂初始密码为：1000）后，按“确认”键，即进入“参数设置”菜单，如图4-16所示，用“ ”、“ ”键移动光标至所选的项目后，再按“确认”键，即可进入相应参数设置菜单。
以设置本机通讯地址为例，在图4-16中按“ ”键移动光标至“通讯参数设置”项，如图4-17所示；按“确认”键进入如图4-18所示的画面，在图4-18所示的画面中，按“确认”键进入如图4-19所示的画面，在相应位上按“ ”、“ ”、“ ”、 “ ” 键，即可改变本机通讯地址。
