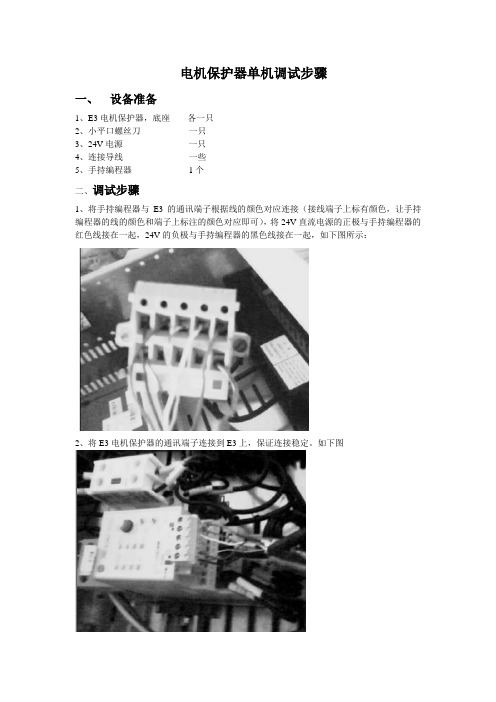

电机保护器单机调试步骤一、设备准备1、E3电机保护器，底座各一只2、小平口螺丝刀一只3、24V电源一只4、连接导线一些5、手持编程器1个二、调试步骤1、将手持编程器与E3的通讯端子根据线的颜色对应连接（接线端子上标有颜色，让手持编程器的线的颜色和端子上标注的颜色对应即可），将24V直流电源的正极与手持编程器的红色线接在一起，24V的负极与手持编程器的黑色线接在一起，如下图所示：2、将E3电机保护器的通讯端子连接到E3上，保证连接稳定。
如下图3、打开24V电源，给E3送电，上电后，手持编程器启动，操作面板会变成浅绿色，等待大概1分钟时间，出现选择画面。
如下图.此画面是手持编程器扫描后出现的地址，其中E3 Plus (3—15A)就是E3保护器，根据型号的不同，出现的电流值不一样，但是调试方式基本一致。
4. 选中E3 Plus (3—15A)项，按回车进入E3的参数组选项。
如下图：选择，按回车进入下一菜单。
如下图选中，按回车进入，如下图选中Overload Setup 选项，进入参数设置。
通过操作面板上的上下键，选择参数。
单机调试中，需要设定的参数主要是：28号参数，电机的额定电流。
如上图所示。
根据现场使用电机的额定电流值来确定。
当使用的电机保护器是193-EC3ZZ的时候，需要设置变流比，在此参数组中会出现78号参数。
根据实际使用的电流互感器变比值设置即可。
另外，24号参数是电机的脱扣使能设置；根据实际需要设置。
5、设置完参数后，断掉24V直流电，拨出接线端子，重新连接上现场的各种线，即可开始单机调试。
注意：调试时候必须给E3电机保护器供24V直流电，不然里面的脱扣继电器不能闭合，不能启动电机。
注：此调试过程仅仅是一般情况下的步骤，根据不同的要求可能会有一些改变。
E3和E3 Plus固态过载继电器用户手册(Bulletins 193和592).产品概述简介本章将简要介绍E3过载继电器的特点及其功能。
情况说明E3过载继电器是一种多功能的、固态的、基于微处理器的电子式过载继电器，用于对0.4...5000 A.额定工作电流的鼠笼式感应电机提供保护。
E3系列过载继电器有两个版本可供选择：E3和E3 Plus 。
图1.1 E3和E3 Plus 特性概述/复位按钮系列B 及后续版本)PTC 端子LED 状态指示灯DeviceNet 端口输入端子产品目录号说明图1.2 产品目录号说明193 - EC1 B B592BulletinՊEC1E3EC2E3 PlusEC3E3 Plus (A)P0.4…2.0A1 (5)B3 (15)C5 (25)D9 (45)E18 (90)F28 (140)G42 (210)H60 (302)J84 (420)K125 (630)L172 (860)Z9 (5000)Bulletin 500T 00C 0 (2)D 3E 4F 5G 6Bulletin 100B C09…C23D C30…C43E C60…C85F D95…D180G D210…D420H D630…D860Z ӱҾ Lj!EC2(0.4...90 A)可提供1...5 A内部零序接地故障保护E C3 (0.4....5000 A)可提供20 mA...5 A外部零序接地故障保护。
所需的外部接地故障传感器(目录号193-CBCT-1...5)。
单相/三相运行模式E3过载继电器出厂缺省设置为三相运行模式。
用户可以根据实际需要，通过修改第27号参数单相/三相运行模式(Single/Three Ph.)，将其更改为单相运行模式。
请参考第2章 – 安装与接线–典型的电机接线方式。
脱扣保护和报警功能E3过载继电器能够提供以下保护功能和报警功能：过载•缺相(仅限于脱扣)•失速(仅限于脱扣)•堵转•欠载•电流不平衡•接地故障(仅限于E3 Plus)•热敏电阻(PTC)输入(仅限于E3 Plus)•起动次数(仅限于报警)•运行时间(仅限于报警)•详细功能说明请参考第3章—脱扣保护及报警功能和第5章—参数设置电流监视参数E3过载继电器允许用户通过DeviceNet网络对电机的各项运行数据进行监视•每相电流(单位安培)•每相电流(与电机满载电流的百分比)•平均电流(单位安培)•平均电流(与电机满载电流的百分比)•已用电机热容量百分比电流不平衡百分比••接地故障(单位安培)(仅限于E3 Plus)详细功能说明请参考第6章—电流监视参数。
