中兴接入网开通及维护资料

FTTH业务开通和故障处理手册（中兴设备）目录目前FTTH（光纤到户Fiber To The Home）开通业务类型主要有：1、语音业务；2、动态IP宽带业务；3、商务宽带业务（激活系统完成ONT注册和端口速率修改、然后转入PF系统原商务宽带业务流程，在此不再详述）。

一、OLT预配置模板（模板全局设置不可随意更改）在FTTH业务自动下发前，要求OLT按该指导建立相应的模板（一般开局时完成配置），激活系统工单才能正常下发业务，包括ONT_DBA模板建立、下列所述步骤除第四步外，均在OLT开局时进行全局部署，第四步为部署QinQ数据，在OLT某一PON口规划启用FTTH业务时配置。

（一）建立ONT上联口DBA带宽模板ONT_DBA说明：DBA模板的主要用于整个ONT的带宽限速，其中名称统一定义为“ONT_DBA”，建议：固定带宽64K，保证带宽15M，最大带宽上行/下行100M，上述三个参数带宽参数可本地网自行选择，但应保证模板名称统一，以避免激活系统工单因无法选择到相关模板而异常。

Conf tEponbandwidth-profile profile-name create ONT_DBAbandwidth-profile profile-set ONT_DBA downstream maximum 102400 maxburst 1550000bandwidth-profile profile-set ONT_DBA upstream fixed 0 fixedpkt 64 assured 30000 maximum 102400 maxburst 1550000 priority 0备注：DBA带宽限速主要用于整个ONT的带宽限速，设置为100M主要考虑到下面可能带有上网、IPTV、语音等多种业务，如果想对上网业务进一步限速，建议在账号或者ONU的UNI口限速。

附网管操作步骤：选中OL T→EPON管理→模板管理→ONU带宽模板。

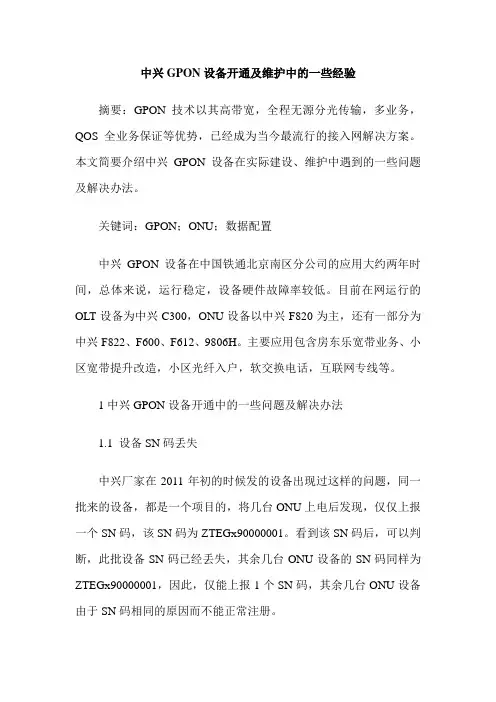

中兴GPON设备开通及维护中的一些经验摘要：GPON技术以其高带宽，全程无源分光传输，多业务，QOS全业务保证等优势，已经成为当今最流行的接入网解决方案。

本文简要介绍中兴GPON设备在实际建设、维护中遇到的一些问题及解决办法。

关键词：GPON；ONU；数据配置中兴GPON设备在中国铁通北京南区分公司的应用大约两年时间，总体来说，运行稳定，设备硬件故障率较低。

目前在网运行的OLT设备为中兴C300，ONU设备以中兴F820为主，还有一部分为中兴F822、F600、F612、9806H。

主要应用包含房东乐宽带业务、小区宽带提升改造，小区光纤入户，软交换电话，互联网专线等。

1中兴GPON设备开通中的一些问题及解决办法1.1 设备SN码丢失中兴厂家在2011年初的时候发的设备出现过这样的问题，同一批来的设备，都是一个项目的，将几台ONU上电后发现，仅仅上报一个SN码，该SN码为ZTEGx90000001。

看到该SN码后，可以判断，此批设备SN码已经丢失，其余几台ONU设备的SN码同样为ZTEGx90000001，因此，仅能上报1个SN码，其余几台ONU设备由于SN码相同的原因而不能正常注册。

将同批次所有问题设备的SN码全部修改为出厂SN码，就可以避免因SN码重复而无法同时注册。

方法如下：（1）仅保留一台ONU设备正常在线，将该台ONU设备PON 口处的SN码记录下来，将SN码为ZTEGx90000001设备数据配置完成，使ONU设备可以正常注册。

（2）登陆到ONU设备上，将SN码修改为出厂分配的SN码，保存数据，重启ONU。

具体命令pon SN ZTEG0x01234567。

等待ONU 设备正常启动完毕，便可以在OLT侧发现新SN码的ONU。

（3）将其余几台设备依次加电，按照上面的方法修改SN码即可。

1.2 ONU设备fei_0/1/1数据重启丢失中兴F820ONU设备数据配置完成后保存数据，重启以后发现fei_0/1/1的数据仍然为设备初始状态数据。

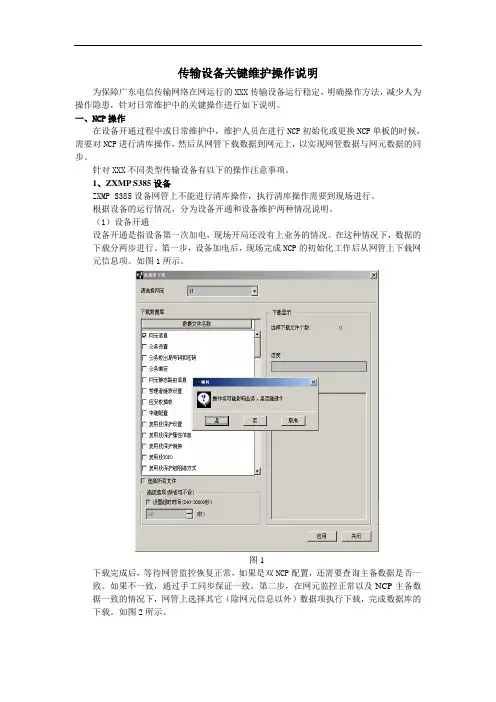

传输设备关键维护操作说明为保障广东电信传输网络在网运行的XXX传输设备运行稳定，明确操作方法，减少人为操作隐患，针对日常维护中的关键操作进行如下说明。

一、NCP操作在设备开通过程中或日常维护中，维护人员在进行NCP初始化或更换NCP单板的时候，需要对NCP进行清库操作，然后从网管下载数据到网元上，以实现网管数据与网元数据的同步。

针对XXX不同类型传输设备有以下的操作注意事项。

1、ZXMP S385设备ZXMP S385设备网管上不能进行清库操作，执行清库操作需要到现场进行。

根据设备的运行情况，分为设备开通和设备维护两种情况说明。

（1）设备开通设备开通是指设备第一次加电，现场开局还没有上业务的情况。

在这种情况下，数据的下载分两步进行。

第一步，设备加电后，现场完成NCP的初始化工作后从网管上下载网元信息项。

如图1所示。

图1下载完成后，等待网管监控恢复正常，如果是双NCP配置，还需要查询主备数据是否一致。

如果不一致，通过手工同步保证一致。

第二步，在网元监控正常以及NCP主备数据一致的情况下，网管上选择其它（除网元信息以外）数据项执行下载，完成数据库的下载。

如图2所示。

图2备用板数据自动从主用板同步，不用下载。

上载比较主备NCP和网管数据是否一致，如果不一致，再重新下载不一致的数据项。

查询主备NCP数据是否一致。

如果不一致，通过手工同步保证一致。

如图3所示。

图3（2）设备维护设备维护指的是设备已经加载了业务，进入维护阶段进行的操作。

在双NCP配置情况下，如工程维护中在更换备用NCP或其它维护操作需要对NCP进行清库操作，那么在完成NCP清库和初始化后执行主备同步，同步完成后即可完成，对在运行业务没有影响。

如工程维护中需更换主用NCP，需要倒换到备用NCP，然后按照更换备用NCP的步骤进行。

如需要同时更换两块NCP或同时进行两块NCP清库，需要按照以下步骤执行：1)NCP清库、初始化后网元与网管的连接正常，能监控。

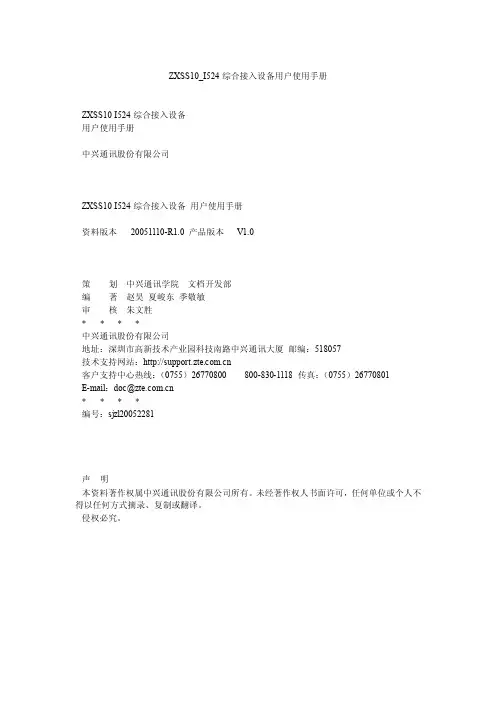

ZXSS10_I524综合接入设备用户使用手册ZXSS10 I524综合接入设备用户使用手册中兴通讯股份有限公司ZXSS10 I524综合接入设备用户使用手册资料版本20051110-R1.0 产品版本V1.0策划中兴通讯学院文档开发部编著赵昊夏峻东季敬敏审核朱文胜* * * *中兴通讯股份有限公司地址：深圳市高新技术产业园科技南路中兴通讯大厦邮编：518057技术支持网站：客户支持中心热线：（0755）26770800 800-830-1118 传真：（0755）26770801E-mail：***********.cn* * * *编号：sjzl20052281声明本资料著作权属中兴通讯股份有限公司所有。

未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。

侵权必究。

和是中兴通讯股份有限公司的注册商标。

中兴通讯产品的名称和标志是中兴通讯的专有标志或注册商标。

在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。

在未经中兴通讯或第三方商标或商名所有者事先书面同意的情况下，本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。

本产品符合关于环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。

由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。

如需查询产品的更新情况，请联系当地办事处。

若需了解最新的资料信息，请访问网站目录第1章产品介绍..................................................................................................... 1-11.1 产品简介........................................................................................................ 1-11.2 系统概述........................................................................................................ 1-21.3 产品清单........................................................................................................ 1-31.4 产品特点........................................................................................................ 1-41.5 电源要求........................................................................................................ 1-71.6 使用环境........................................................................................................ 1-7第2章产品外观..................................................................................................... 2-1 i2.1 产品外形........................................................................................................ 2-12.2 指示灯........................................................................................................... 2-32.3 接口和协议.................................................................................................... 2-42.3.1 接口..................................................................................................... 2-42.3.2 协议..................................................................................................... 2-5第3章系统的连接................................................................................................ 3-13.1 系统应用环境................................................................................................ 3-13.2 硬件安装........................................................................................................ 3-3第4章WEB配置.................................................................................................. 4-1 ii4.1 登陆................................................................................................................ 4-24.2 当前运行参数显示........................................................................................ 4-54.3 端口服务状态................................................................................................ 4-74.4 向导................................................................................................................ 4-94.4.1 选择网络模式..................................................................................... 4-94.4.2 选择BGW地址................................................................................ 4-114.4.3 选择W AN口IP地址获得方式....................................................... 4-134.4.4 设置确认........................................................................................... 4-174.4.5 配置成功........................................................................................... 4-214.5 用户管理...................................................................................................... 4-22 iii4.6 重新启动...................................................................................................... 4-234.7 全部保存...................................................................................................... 4-25第5章维护与故障解答........................................................................................ 5-15.1 安全注意事项................................................................................................ 5-15.2 维护保养........................................................................................................ 5-15.3 常见故障........................................................................................................ 5-2 iv第1章产品介绍1.1 产品简介感谢你选择了中兴通讯股份有限公司的ZXSS10 I524综合接入设备。

中国电信集团广东省电信有限公司中山市分公司China Telecom Group Guangdong Co. Ltd Zhongshan Branch综合接入设备维护宝典中山市电信分公司运行维护部文档版本信息页目录1前言 (5)1.1编写目的 (5)1.2适用范围 (5)2设备简介 (5)3综合接入设备的物理连接 (6)3.1V5及远端设备的物理连接 (6)3.2DSLAM设备的物理连接 (6)3.3AG设备的物理连接 (7)3.4EPON设备的物理连接 (7)4综合接入设备维护手册 (8)4.1V5及远端设备维护手册 (8)4.1.1 NEC交换机及其接入设备维护手册 (8)4.1.1.1 NEC交换机维护手册 (8)4.1.2 CC08交换机及其接入设备维护手册 (21)4.1.2.1 如何利用故障电话定位接入网点和设备号 (21)4.1.3 DMS交换机及其接入设备常见指令 (23)4.1.3.1 如何利用故障电话定位接入网点和设备号 (23)4.1.3.2 RSC、RLCM故障处理手册 (24)4.1.4 新业务功能代码和各交换机用户级别 (25)4.2软交换设备常见维护指令 (27)4.2.1 如何利用故障电话定位接入网点和设备号 (27)4.3DSLAM设备维护手册 (27)4.3.1 MA5600设备常用指令 (27)4.3.2 ZX9800设备常见指令 (32)4.3.3 7300、7302和7325设备常见指令 (38)4.3.3.1 7302维护总结 (38)4.3.3.2 7325维护总结 (42)4.3.4 UT和Nokia设备常见指令 (43)4.3.5 ADSL拨号中出现的错误代码 (44)4.4AG设备常见维护指令 (47)4.4.1 UA5000设备常见维护指令 (47)4.5EPON设备维护手册 (55)4.5.1 华为设备维护手册 (55)4.5.2 烽火设备维护手册 (60)4.5.3 中兴设备维护手册 (64)5交换网管帐号 (65)6联系表 (65)综合接入设备维护宝典1前言1.1编写目的中山电信综合接入网是电信语音和宽带用户业务的承载网络，该网络直接面向用户，其承载的用户容量更是高达125万线。
