皮带拉线开关使用卡皮带拉线开关（Belt Conveyor Pull Rope Switch）是一种安装在带式输送机上的紧急停止开关，广泛应用于矿山、电力、钢铁、建材等行业的输送机系统中。

在安装和使用皮带拉线开关时，有一些需要注意的问题。

本文从以下几个方面介绍皮带拉线开关的使用卡：1.安装位置2.拉线的材质和长度3.操作方式和注意事项1. 安装位置皮带拉线开关需要安装在带式输送机距离机头不超过60米的位置，以便在事故发生时能够及时停止输送机运转。

同时，需要考虑皮带拉线开关的安装位置不能影响输送机的运行，也不能被货物直接覆盖，以免影响开关的灵敏度。

在安装过程中，需要仔细阅读生产厂商提供的安装说明书，按照要求进行安装。

一般来说，皮带拉线开关需要用螺栓将其固定在平整、坚固的平台或支架上。

2. 拉线的材质和长度皮带拉线开关的拉线需要选用耐磨性好、抗拉强度高的材料，例如铜线绳或塑料钢丝绳等。

同时，需要根据安装位置和输送机的长度选择合适长度的拉线。

一般来说，拉线长度应为带式输送机长度的1.5倍左右，以保证在事故发生时拉线能够满足需要停机的长度。

在使用过程中，需要注意拉线的保养和更换。

拉线在长期使用过程中会遭受磨损和拉力的影响，若发现拉线存在磨损或拉力不足的情况，需要及时更换，以保证开关的使用效果。

3. 操作方式和注意事项皮带拉线开关主要通过拉线触发紧急停止，确保输送机运行安全。

在使用时，需要注意以下几点：1.在使用前需要对开关进行检查，确保拉线和机械部件的运行和连接正常。

2.对拉线进行定期保养和更换，防止其磨损影响开关的使用效果。

3.对使用人员进行操作培训，了解在紧急情况下应该如何启动皮带拉线开关。

4.定期进行设备检验和维护，防止因设备故障或延误等原因引起意外事故。

在使用皮带拉线开关时，需要注意其是一种高度安全性的设备，应该严格按照操作规程进行操作。

如果发现开关发生故障或异常现象，需要及时停机检查并寻求专业技术人员的帮助。

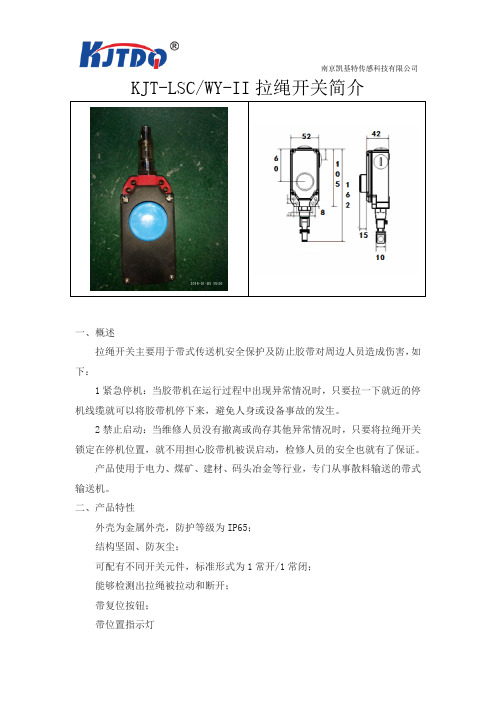

KJT-LSC/WY-II拉绳开关简介
一、概述
拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，如下：
1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机停下来，避免人身或设备事故的发生。

2禁止启动：当维修人员没有撤离或尚存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。

产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。

二、产品特性
外壳为金属外壳，防护等级为IP65；
结构坚固、防灰尘；
可配有不同开关元件，标准形式为1常开/1常闭；
能够检测出拉绳被拉动和断开；
带复位按钮；
带位置指示灯。

行程开关安装方法
要安装行程开关，首先需要了解以下步骤：
1. 确定安装位置：选择要安装行程开关的墙壁或表面，确定合适的位置。

2. 关断电源：在进行任何电气安装工作之前，务必关断电源，确保安全。

3. 切断电线：使用电线切割器将电线剪断。

根据需要，剪断电源线和负载线。

4. 接线：首先将电源线和负载线分别连接到行程开关上。

通过拧紧螺丝或使用电线夹固定电线。

确保电线连接牢固，并且没有任何暴露的导线。

5. 安装行程开关：使用螺丝或其他适当的固定方法将行程开关固定到选定的位置。

确保行程开关安全稳固地固定在墙壁或其他表面上。

6. 接通电源：在完成安装后，将电源线和负载线重新连接。

确保连接紧固，并没有松动的连接。

7. 启动行程开关：确保电源已经打开，然后将行程开关调整到所需的位置。

行程开关应该在它的操作范围内正常工作。

以上步骤仅为一般安装方法的参考。

根据具体的行程开关型号和品牌，安装步骤可能会有所不同。

在安装行程开关之前，请务必参考其专门的安装说明和使用手册。

意大利pizzato皮扎托延时开关的使用意大利pizzato皮扎托延时开关是使用电子元件继电器安装于开关之中，延时开关电路的一种开关。

延时开关又分为声控延时开关、光控延时开关、触摸式延时开关等。

延时开关的原理就是电磁继电器的原理，继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2断开，1、3接通。

当线圈断电后，弹簧使簧片复位，使触点1、2接通，1、3断开。

我们只要把需要控制的电路接在触点1、2间(1、2称为常闭触点)或触点1、3间(称为常开触点)，就可以利用继电器达到某种控制的目的。

4098型继电器线圈的工作电压有3伏、6伏、9伏、12伏等多种规格。

吸合时线圈中通过的电流约为50毫安左右，触点间允许通过的电流可达1安培(250伏)。

工作原理:将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。

同时电源对电容器C充电。

当K1断开后由于C已被充电，它将通过R和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。

经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。

从K1断开到继电器释放的时间间隔称为延时时间。

它决定于R和C的大小。

一般C为100微法时，调节可调电阻器R可获得10秒至90秒的延时时间。

若C取1000微法，则延时时间可达5分钟以上。

继电器上并联的二极管起保护作用，防止继电器断电释放时，由于自感产生高电压损坏晶体三极管。

元件规格:J继电器4098型工作电压6V V1V2晶体三极管9014 VD晶体二极管2CP10或1N4001 R可调电阻器100k C电解电容器100u/6V K1按钮开关。

焊接电路:1、将各元件做焊前处理、镀锡。

2、焊接继电器。

将继电器插入印刷板上对应的小孔。

将5个引脚焊好。

注意焊接时间要尽量短些，焊点应圆而小。

3、焊接R和C、可调电阻器R焊好后再插入印刷电路板焊接。

E R 1022•Long rope s p a n s up to 125m m a ke s thi s s witch ide a l for a pplic a tion s where long rope s p a n s a re re-quired•He a vy-duty hou s ing—the die-c as t hou s ing a nd s t a inle ss s teel eye nut m a ke the ER1022 s uit a ble for dem a nding indu s tri a l a pplic a tion s•IP67 (NEMA 6) enclo s ure en a ble s the ER1022 s witch to with s t a nd w a ter w as hdown cle a ning •Integr a l E-s top—the E-s top button provide s emer-gency s topping c a p a bility a t the extreme end of the in s t a ll a tion a nd i s field s ervice a ble•T en s ion indic a tor—the ten s ion indic a tor m a ke s the s y s tem e as y to s et up a nd to m a int a in the proper rope ten s ion•4N/C sa fety cont a ct s a nd 2 N/O a uxili a ry cont a ct s sa ti s fy the mo s t dem a nding a pplic a tion s•Vibr a tion toler a nt—the s n a p-a cting s witch cont a ct s protect a g a in s t nui sa nce tripping due to vibr a tion •Long life—the ER1022 s witch i s de s igned for a min-imum of one million a ctu a tion s•Indic a tor be a con—the indic a tor be a con, a v a il a ble in 24VDC, c a n be wired to fl as h red to indic a te a tripped s witch or glow a con s t a nt green to indic a te a properly re s et s witchOper a tionBlue Re s et ButtonA blue re s et button i s provided to e as ily return the unit b a ck to it s m a chine-run po s ition a fter a ctu a tion.In s t a ll a tion H a rdw a re Av a il a bleRK Rope Ten s ion KitThe RK Rope Ten s ion Kit come s with a ll of the required h a rdw a re for mo s t in s t a ll a tion s . A s pring i s required as s hown in the in s t a ll a -tion ex a mple below.In s t a ll a tion H a rdw a reIndividu a l h a rd-w a re item s m a y be purch as ed fors pecific in s t a ll a -tion requirement s .T en s ion/GripperSpring T urnbuckle EyeboltThimbleDouble Loop ClipRope PulleyCont a ct Arr a ngement sMounting Specific a tionNote:Some in s t a ll a tion s m a y require a ER1022 on e a ch end.Ordering inform a tionRope Pull Emergency Stop SwitchAcce ss orie sE-Stop Indic a tor Be a con Cont a ct s Wiring Entry ModelIncluded Included (24 VDC) 4 N/C + 2 N/O 4 x M20ER1022-042MELL IncludedIncluded (24 VDC)4 N/C + 2 N/O4 x M20ER1022-042MELRItemModel Repl a cement Lid/LED, 24 VDC SM06-SL710Rope Kit, 5 m, St a inle ss Steel RK5Rope Kit, 10 m, St a inle ss Steel RK10Rope Kit, 20 m, St a inle ss Steel RK20Rope Kit, 50 m, St a inle ss Steel RK50Rope Only, 5 m R5M Rope Only, 10 m R10M Rope Only, 20 m R20M Rope Only, 50 m R50M Rope Only, 100 m R100M Rope Only, 126 mR126M Ten s ioner Gripper, St a inle ss Steel SM06-TG00Eye Bolt, St a inle ss Steel, 8 per p a ck SM06-EB10Double Loop Clip, St a inle ss Steel, 4 per p a ckSM06-DL20E R 1022Specific a tion sNote:The sa fety cont a ct s of the Omron STI s witche s a re de s cribed as norm a lly clo s ed (N/C)—i.e., with the rope properly ten s ioned a nd the m a chine a ble to be s t a rted.Dimen s ion sThimble, St a inle ss Steel, 4 per p a ck SM06-THSS Turnbuckle, St a inle ss Steel SM06-TB30Spring, St a inle ss Steel SM06-SP50Rope Pulley, St a inle ss Steel SM06-RPSS E-Stop Mech a ni s mSM06-ES60Electric a lCont a ct Configur a tion s 4 N/C + 2 N/O S a fety Cont a ct s 4 N/CSwitching AbilityAC: 240 V–3 A, 120 V–6 A, Inductive DC: 24 V–2.5 A, Inductive Auxili a ry Cont a ct s2 N/O M a x Switching Current/Volt/Amp 240 V/720 VA Minimum Current 5 V, 5 mA DC Electric a l Life 1,000,000 minimum LED Indic a tor Be a con 24 VDC Mech a nic a lMountingAny po s ition Mounting H a rdw a re4 x M5 s crew sActu a tor Tr a vel for Po s itive Opening See di a gr a m s on previou s p a ge M a x Rope Sp a n 125 m Oper a tion Force< 125 N Ten s ioning Force to Run Po s ition 130 N typic a lC as e M a teri a l Die-c as t a luminum a lloy Eye Nut M a teri a l St a inle ss s teel Wiring Entry 4 x M20Weight 1100 g ColorYellowMech a nic a l Life 1,000,000 minimum Environment a lProtectionIP67 (NEMA 6)Oper a ting Temper a ture -25 to 80°C Cle a ningW a ter w as hdownCompli a nceSt a nd a rd s IEC947-5-1, IEC947-5-5, EN418, UL508, BS5304Approv a l s /Li s ting sCE m a rked for a ll a pplic a ble directive s , UL a nd C-ULItemModelS a fety prec a ution sOper a ting in s truction sInstallation must be in accordance with the following steps and stated specifications and should be carried out by suitably competent personnel.Adherence to the recommended maintenance instructions forms part of the warranty.!WARNING Do not defeat, tamper, remove or bypass this unit.Severe injury to personnel could result.!WARNING1.Installation of all Safety Rope Switch systems must be in accordance with a risk assessment for the individual application. Installation must only be carried out by competent personnel and in accordance with these instructions.2.Rope support eyebolts must be fitted at 2.5m. min. to 3m. max. inter-vals along all rope lengths between switches. The rope must be supported no more than 500mm from the switch eyebolt or Safety Spring (if used). It is important that this first 500mm is not used as part of the active protection coverage.3.M5 mounting bolts must be used to fix the switches. Tightening torque for mounting bolts to ensure reliable fixing is 4Nm. Tightening torque for the lid screws, conduit entry plugs and cable glands must be 1.5Nm to ensure IP seal. Only use correct sizing glands for conduit entry and cable outside diameter.4.Tensioning of rope is achieved by use of tensioner / gripper assemblies.Upon installation, tension to mid-position as indicated by the red arrows in the viewing window of each switch. Check operation for all switches and the control circuits by puling the rope at various locations along the active protection area and resetting each switch by depressing the Blue Reset button. Ensure each time that the switches latch off and require manual resetting by depressing the Blue Reset button. Increase the sys-tem tension further, if required, depending upon the checks along the active length of coverage. If fitted with a Mushroom type E-Stop button (Red) then test and reset each switch to ensure function of control cir-cuits. Typical operational conditions for successful operation of system is less than 75N. pulling force and less than 150mm deflection of rope between eyebolt supports. If the optional LED is fitted but is not used,ensure that the conductors remain coiled and tied to the tie hole in the LED flange.5.Every week: Check correct operation of system at locations along all coverage length. Check for nominal tension setting, re-tension rope if necessary. Every 6 months: Isolate power and remove cover. Check screw terminal tightness and check for signs of moisture ingress. Never attempt to repair any switch.In the intere s t of product improvement, s pecific a tion s a re s ubject to ch a nge without notice.ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.To convert millimeter s into inche s , multiply by 0.03937. T o convert gr a m s into ounce s , multiply by 0.03527.C a t. No. E51E-EN-01。

比勒压力开关Buhler MDF-5-250 物有所值比勒压力开关Buhler MDF-5-250 物有所值比勒压力开关Buhler MDF-5-250 物有所值MP FILTRI MPS150UG1M90A 原装进口优品MP FILTRI LVU0550SA10P01 原装进口优品CAMOZZI 10-4575-4002ZP 61M2P040RL0400 原装进口优品ABB 2CKA000230A0456 原装进口优品CAMOZZI 15-5440-1561 VTCF-0400N-1/8M 原装进口优品ABB 7TAI029070R0030 原装进口优品ABB 3558A-A652 S 原装进口优品ABB 1SDA056223R1 原装进口优品SCHNEIDER MTN313814 原装进口优品CAMOZZI 71-9622-D40003 STELO SPEC. X 61M2P040A0400S04 原装进口优品ABB 1SCA022646R7020 原装进口优品PIZZATO FX 10A2-M2 原装进口优品MD MICRODETECTORS MDI58F 2537 原装进口优品SCHNEIDER LRD07 原装进口优品ABB 2CKA006117A0177 原装进口优品CAMOZZI 10-6B66-E002 52G2C63A1400 原装进口优品ABB 2CPX042837R9999 原装进口优品ABB ND3292H-A11 18 原装进口优品PLIZ 630310 原装进口优品ABB 1SDA067811R0001 原装进口优品SCHNEIDER A9F93201 原装进口优品ABB 7TCA297140R0154 原装进口优品CEJN 103215151 原装进口优品ABB 2CCF015248R0001 原装进口优品MD MICRODETECTORS MDI58G 1548 原装进口优品EAO 18-952.9 原装进口优品HARTING 14120617001333 原装进口优品Finder 6.0138E+11 原装进口优品CAMOZZI 70-3805-0005 原装进口优品ABB BAVD-29/10GT 原装进口优品SCHNEIDER VLVAF8P03537AA 原装进口优品SCHNEIDER KTC1000LP7A2 原装进口优品MP FILTRI MPS050UG3 原装进口优品MD MICRODETECTORS FQRN/BP-2E 原装进口优品SCHNEIDER MGU6.008.563 原装进口优品SCHNEIDER XB6ECF3B2P 原装进口优品SCHNEIDER XB5EVM8 原装进口优品MD MICRODETECTORS MDI58F 2310 原装进口优品CAMOZZI 20-3820-16009 FP1RMSA-C7M2C2MC3M-10Q2R2QRQ 原装进口优品HARTING 09185 066322 原装进口优品SCHNEIDER LAEX5U5 原装进口优品MD MICRODETECTORS MDI58C 846 原装进口优品DOLD 61862 原装进口优品MD MICRODETECTORS MDI63D 398 原装进口优品Finder 7S1490120220PAS 原装进口优品AVENTICS 0820059761 原装进口优品ABB 1SDA062936R0001 原装进口优品SCHNEIDER LC2D50A3F7 原装进口优品MP FILTRI CU4006A10VNP01 原装进口优品ABB PC1836 原装进口优品EAO 03-691.011 原装进口优品SCHNEIDER LC1F185R6 原装进口优品ABB 1SDA059081R1 原装进口优品MP FILTRI CU4003M25ANP01 原装进口优品ABB 2GCA291630A0030 原装进口优品SCHNEIDER MGU66.104.2M3 原装进口优品SCHNEIDER MGU3.261.25S 原装进口优品BERNSTEIN 6021117029 原装进口优品BERNSTEIN 2840001000 原装进口优品MD MICRODETECTORS MDI58G 1610 原装进口优品ABB OXB1600E3S3QT 原装进口优品AVENTICS 0820060152 原装进口优品UNIVER RT1200400600I 原装进口优品COMAT RELECO RSC-MP-3.2 原装进口优品MD MICRODETECTORS MDI63D 806 原装进口优品CAMOZZI 73-D472-D305 TBAP100A0305 原装进口优品ABB 1SFA611920R8149 原装进口优品MD MICRODETECTORS MDI38F 520 原装进口优品BERNSTEIN 6083000207 原装进口优品MD MICRODETECTORS MDI58C 796 原装进口优品PIZZATO FP 904-M2 原装进口优品BREMAS 1131908 原装进口优品PIZZATO FZ 2176 原装进口优品ABB 1SDA059347R0001 原装进口优品MITSUBISHI 297438 FX5U-32MT/DSS 原装进口优品ABB 2CDS273337R0357 原装进口优品UNIVER S1011400560M 原装进口优品MITSUBISHI 324560 2F-DQ535-CCIEF-SET 原装进口优品SCHNEIDER VLVAF5P03517AA 原装进口优品ABB 1SDA063102R0001 原装进口优品SCHNEIDER BMH0703P36A2A 原装进口优品ABB 2CPX046046R9999 原装进口优品ABB 1SDA066291R1 原装进口优品PIZZATO FF 4111-KDM 原装进口优品ABB 1SDA074045R0001 原装进口优品。

拉绳开关（Pull Cord Switch）俗称“紧急停机开关”。

作用于带式输送现场需要停机时，通过开关动作使输送机停机。

编辑本段简介
拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

自动复位：动作后后能自动回到初始位置，可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。

由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。

编辑本段结构和基本原理
拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。

当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

编辑本段安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。

）。

行程开关的接线方法行程开关是一种用于控制电路中电器设备启停的重要电气元件，它在工业自动化控制系统中起着至关重要的作用。

在实际的工程应用中，正确的接线方法对于保证设备的正常运行和延长设备的使用寿命至关重要。

本文将介绍行程开关的接线方法，希望能够对大家有所帮助。

首先，我们需要了解行程开关的基本结构。

行程开关通常由触点、操作杆、外壳和接线端子等部分组成。

在接线时，我们需要根据具体的接线要求来连接触点和外部电路。

接下来，我们将介绍几种常见的行程开关接线方法。

首先是单刀双掷行程开关的接线方法。

单刀双掷行程开关有三个接线端子，分别标记为COM、NO和NC。

COM代表公共端子，NO代表常开端子，NC代表常闭端子。

在接线时，我们需要根据具体的电路要求来连接这三个端子。

通常情况下，我们可以将COM端子连接到电源正极，将NO端子连接到负载的输入端，将NC端子连接到负载的输出端。

这样，在行程开关操作杆处于不同位置时，就可以实现负载的启停控制。

其次是双刀双掷行程开关的接线方法。

双刀双掷行程开关有六个接线端子，分别标记为COM1、NO1、NC1、COM2、NO2和NC2。

在接线时，我们需要根据具体的电路要求来连接这六个端子。

通常情况下，我们可以将COM1和COM2连接到电源正极，将NO1和NO2连接到负载的输入端，将NC1和NC2连接到负载的输出端。

这样，在行程开关操作杆处于不同位置时，就可以实现负载的双向启停控制。

最后是多档位行程开关的接线方法。

多档位行程开关通常用于控制多个负载的启停和切换。

在接线时，我们需要根据具体的电路要求来连接各个档位的接线端子。

通常情况下，我们可以将不同档位的接线端子连接到不同负载的输入端和输出端。

这样，在行程开关操作杆处于不同档位时，就可以实现多个负载的启停和切换控制。

总的来说，行程开关的接线方法需要根据具体的电路要求来进行连接。

在接线时，我们需要仔细阅读行程开关的接线图和说明书，确保按照正确的方法进行接线。

行程开关的原理构成介绍1. 什么是行程开关？行程开关（Limit Switch），也称为限位开关或位置开关，是一种机械式开关。

它的主要作用是检测或控制电气或机械系统的位置、方向、速度、压力等参数，从而保证机械或电气设备的正常工作。

在工业自动化过程中，行程开关广泛应用于各种机械、设备、制造线等系统的控制、制动、保护等方面，成为自动化控制技术中的重要组成部分。

2. 行程开关的原理行程开关是由机械传动器构成的，通过机械传动器的运动与位置来改变其内部接点的状态，从而控制电气电路的通断。

一般来说，行程开关具有以下特点：(1) 机械式开关行程开关属于一种机械式开关，它通过机械结构来使接点发生变化，与电气信号无关。

通常包括触动器、传动机构、接点、限位臂等组成部分。

(2) 自复位或手动复位根据不同的应用场景，行程开关可以设计为自复位或手动复位。

自复位类型行程开关可以在达到特定位置后自动恢复原来状态，人工干预不需要，适用于物料或工件的连续传输；而手动复位类型行程开关需要在故障发生后通过手动操作才能恢复状态。

(3) 精度和灵敏度行程开关具有较高的精度和灵敏度，可以根据不同的应用场景和要求来进行选择。

一般来说，行程开关的精度可以控制在0.5mm范围内，也有些高精度的行程开关可以做到更高的控制精度。

3. 行程开关的构成行程开关的构成主要包括触动器、传动机构、接点和限位臂等四个组成部分。

(1) 触动器触动器是行程开关的重要组成部分，它具有能够触发机械传动器的功能。

行程开关的触动器有多种类型，包括滚珠式、滑动式、斜板式等，各种类型的触动器涵盖了不同应用场景的需求。

(2) 传动机构传动机构是行程开关的核心部分，它通过机械传动来实现接点状态的变化。

传动机构中通常包括凸轮、齿轮、拨杆等部件，以及对应的驱动电机或手动操作杆等。

(3) 接点接点是行程开关的另一个核心组成部分，通过机械传动来使接点发生变化，从而控制电路的通断。

行程开关的接点一般分为常开和常闭两种类型，不同类型的接点可以应对不同的工作场景和要求。
