拉绳开关说明书

KJT-LSC/WY-II拉绳开关简介
一、概述
拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，如下：
1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机停下来，避免人身或设备事故的发生。

2禁止启动：当维修人员没有撤离或尚存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。

产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。

二、产品特性
外壳为金属外壳，防护等级为IP65；
结构坚固、防灰尘；
可配有不同开关元件，标准形式为1常开/1常闭；
能够检测出拉绳被拉动和断开；
带复位按钮；
带位置指示灯。

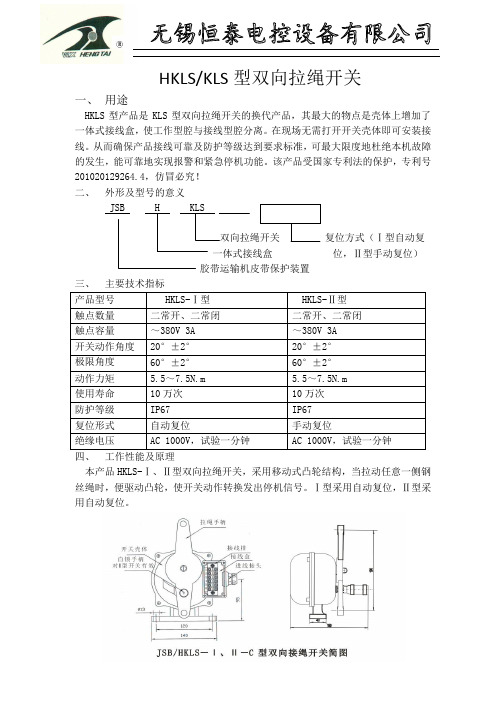

一、 用途HKLS 型产品是KLS 型双向拉绳开关的换代产品，其最大的物点是壳体上增加了一体式接线盒，使工作型腔与接线型腔分离。

在现场无需打开开关壳体即可安装接线。

从而确保产品接线可靠及防护等级达到要求标准，可最大限度地杜绝本机故障的发生，能可靠地实现报警和紧急停机功能。

该产品受国家专利法的保护，专利号201020129264.4，仿冒必究！ 二、 外形及型号的意义复位方式（Ⅰ型自动复位，Ⅱ型手动复位）三、 主要技术指标 四、 工作性能及原理本产品HKLS-Ⅰ、Ⅱ型双向拉绳开关，采用移动式凸轮结构，当拉动任意一侧钢丝绳时，便驱动凸轮，使开关动作转换发出停机信号。

Ⅰ型采用自动复位，Ⅱ型采用自动复位。

五、安装及接线1、安装根据简图，自制一安装板。

用M12×30的螺栓将开关固定在安装板上，然后把安装板随同本装置固定在胶带机两侧，其位置满足以下要求：（1）该装置安装在胶带机机架水平位置，高度以操作方便为宜。

（2）把拉绳分别系在开关转臂的拉环上，每侧绳长度小于40米为宜，两端拉绳要平行于胶带机，沿线布置，并在间隙5米左右处安装吊环起支撑作用，以减少其挠度。

（3）在烧焊吊环（钢丝绳环）时，用小电流间断焊接，不可烧透。

2、接线（1）用户在接线时，无须打开开关壳盖，只需拧下一体式接线盒盖上的紧固螺丝，即可见到如图3所示接线端子排。

端子排共有6个接线位置，从上向下排列。

1、2、3为一组拉绳开关信号输出，其中：1、2为常开；2、3为常闭。

4、5、6为另一组拉绳开关信号输出，其中4、5为常开接点；5、6为常闭接点。

接好线后，妥当紧固盒盖（盒盖内有嵌入式异型密封圈，注意防止脱落）。

（2）Ⅱ型拉绳开关接线与Ⅰ型相同。

六、安装注意事项1、拉绳开关安装完毕，两侧拉绳应松紧适宜。

挠度应确保拉绳开关能可靠自动复位。

2、Ⅱ型开关复位时，向外拨出自锁手柄。

3、未安装钢丝绳时，严禁反复击打开关。

HFKLT2-II双向拉绳开关说明书品牌：HANGRONG/湖北杭荣一.概述HFKLT2系列双向拉绳开关，拉线开关，安全开关HFKLT2,HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2KLT2(HFKLT2－Z2)双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。

本产品选用优质铝锭合金精密压铸，并采用进口行程开关。

具有强度高，重量轻，密封性好，产品使用寿命长等优点。

本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。

二.型号含义三.技术参数1．使用环境条件a.环境温度：-30℃~70℃b.相对湿度不大于85%四.结构特点1．本产品采用铝合金铸造壳体、强度高、重量轻。

2．外壳防护等级达到IP65，可在恶劣环境下长期工作。

3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图1和图2。

五.工作原理当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。

六.安装调整本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。

1．将拉绳开关固定在支架上。

2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。

3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

产品实物图片：产品接线图七.注意事项：1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。

2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。

3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。

4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

•HFKLT2-II皮带双向拉绳开关•
订货号MT001 加工
定制
是货号MT-LS-11
MTJDKJ 型号HFKLT2-II 输送
物品
物料
适用领域输送带皮带机输送
能力
1000（m3/h）动力
功率
5（kw）
类型皮带输送机是否
跨境
货源否额定
电流
1；5A
技术指标：
复位方式：手动复位
动作角度：30°
极限角度：60°
触点数量：1个常开；1个常闭动作力：10kg
触点容量：24~380V AC/DC
电流：1:5A
防护等级：IP67
可靠性：>106次
环境温度：-30℃~ +60℃；
安装及使用：
开关平衡地按在机架的固定支架上;
将钢丝绳系在拉绳开关上下两端的拉环上，每侧钢丝绳不超过40米（有斜度时应当缩短为25米）；
拉绳压力应适宜，以确保开关可靠复位；
拉绳沿胶带平行方向设置，每10米加一吊环；
•
•。

双向拉绳开关使用方法_双向拉绳开关安装_双向拉绳开关操作过程一、双向拉绳开关的使用方法：1.使用前准备：a.选择一根合适的拉绳，长度应根据实际需要进行调整，一般推荐在1.2-1.5米之间。

b.准备好所需的工具，包括螺丝刀、钳子等。

c.确认好开关的位置和安装方式。

2.安装双向拉绳开关：a.首先确定好开关的安装位置，并使用螺丝刀将开关固定在壁面上。

b.使用钳子调整拉绳的长度，确保拉绳接触到开关的拉杆。

c.将一端的拉绳通过开关的孔眼穿过，并将其固定在开关上。

d.将另一端的拉绳拉向需要控制的电器设备，并将其固定在该设备上。

3.开关的操作：a.当需要打开或关闭电器设备时，只需拉动拉绳即可。

b.如果需要控制的设备有多个，可以通过添加转动组件来实现多个设备的控制。

二、双向拉绳开关的安装步骤：1.准备工作：a.确定好双向拉绳开关的安装位置，并对墙面进行标记。

b.确认好开关的安装方式，包括表面安装或埋墙安装。

2.安装开关箱：a.根据标记的位置，在墙面上凿出一个适合开关箱的大洞。

b.将开关箱插入墙壁中，并使用螺丝固定好。

3.连接电源线：a.将电源线插入开关箱中对应的接线口，依次连接L（火线）、N （零线）和E（地线）。

b.使用螺丝钳将电源线固定在接线口上。

4.安装双向拉绳：a.确定好拉绳的长度和位置。

b.将拉绳穿过开关箱的拉绳孔眼，并连接到开关的拉杆上。

c.将拉绳沿着墙面或天花板拉向需要控制的设备，并将其固定好。

5.安装面板：a.将开关面板插入开关箱中，对准固定孔并使用螺丝固定好。

三、双向拉绳开关的操作过程：1.打开电器设备：a.沿着墙面或天花板拉动拉绳，将拉绳拉向电器设备方向。

b.当拉绳与拉杆接触时，电器设备将会启动。

2.关闭电器设备：a.反方向拉动拉绳，将拉绳收回。

b.当拉绳与拉杆分离时，电器设备将会停止。

注意事项：1.安装时务必遵循电气安全规范，确保接线正确可靠，并正确接地。

2.操作时要注意力道，避免过度拉动导致开关损坏或拉绳断裂。

皮带机拉绳开关使用说明1.拉绳开关的位置2.拉绳开关的结构拉绳开关通常由触发装置、拉绳和重置装置组成。

触发装置用于将拉绳开关置于动作状态，拉绳用于触发开关，而重置装置用于恢复拉绳开关到初始位置。

3.拉绳开关的使用步骤(1)在正常使用皮带机之前，需要确保拉绳开关处于初始位置，即拉绳伸展状态。

(2)工作人员在操作皮带机时，应确保随时可以触及拉绳。

(3)当发生紧急情况时，工作人员可以迅速拉动拉绳，触发拉绳开关，使皮带机停止运行。

(4)当工作人员使用拉绳开关后，需要及时排除紧急情况，并检查皮带机的状态是否正常。

(5)在解除紧急情况后，需要使用重置装置将拉绳开关恢复到初始位置。

4.拉绳开关的注意事项(1)拉绳开关应定期检查，确保其正常工作。

特别是拉绳的张力需要适当，不能过松或过紧。

(2)在使用拉绳开关之前，需要对工作人员进行培训，使其了解拉绳开关的使用方法，以及紧急情况下的应急操作。

(3)拉绳开关应定期保养和清洁，确保其正常运行，减少故障的发生。

(4)如果拉绳开关出现故障或损坏，应立即停止使用，并及时更换或修复。

(5)在使用拉绳开关时，需要遵守相关的安全操作规程，并且不得私自修改或擅自关闭拉绳开关。

通过正确使用皮带机拉绳开关，可以最大程度地保障工作人员的安全。

在使用前，需要工作人员进行相关的培训，并且保持设备的正常维护和保养。

此外，定期检查拉绳开关的状态也是非常重要的。

在使用过程中，必须遵守相关的安全规程，并且不得擅自更改拉绳开关的操作方式。

只有这样，才能有效保障工作场所的安全，预防事故的发生。

地址编码拉绳开关地址编码双向拉绳开关使用说明地址编码双向拉绳开关主要用于输送机胶带紧急停机，防止胶带事故扩大等故障。

当拉动钢丝绳时，地址编码双向拉绳开关输出一组硬接点信号用于紧急停机或报警控制。

地址编码双向拉绳开关具有通讯功能，通过屏蔽通讯线将开关当前状态信息实时传输给地址编码控制器显示，维护人员可迅速确定报警故障点位置。

1、地址编码双向拉绳开关安装开关平稳地安装在机架固定支架上。

将钢丝绳系在两端拉环上，开关不超过30米（有坡度时应缩短为25米）拉绳动作力应适宜，以确保开关可靠复位。

钢丝绳沿胶带平行方向设置，每3米加一吊环。

2、硬接点连接拆开地址编码双向拉绳开关盖板螺丝，打开盖板后可看到地址编码电脑板和行程开关。

行程开关用于报警、停车提供干接点信号，干接点和地址编码电脑板独立使用，互不影响，即使地址编码电脑板无法正常工作时也能起到可靠保护。

硬接点信号出厂时配有引出线，干接点引线定义：公共端---红，常开―黄，常闭―兰3、地址编码电脑板连接地址编码电脑板共有四个接线端，两个3位接线端相通用于通讯连接的进线和出线；两个2位接线端相通用于电源连接进线和出线。

地址编码电脑板分别用于连接上一个地址编码开关的电脑板和下一个地址编码开关的电脑板，使每个地址编码开关在电源及通讯回路中形成串联电路。

电脑板电源短接线最大只可承受40个地址编码开关串联电流。

如果超过40个地址编码开关则需要采用并联方式取电，否则可能导致电脑板电源端接线熔断。

地址编码开关线路连接方式：通讯回路必须采用带屏蔽层的双绞线（RVSP2×0.75），所有地址编码开关通讯接线端对应连接，屏蔽层必须接入通讯接线端G脚位上，通讯总线屏蔽层必须单点接地。

通讯回路应尽量采用屏蔽线槽或则穿管铺设，尽量避开高压线路平行铺设。

如无法避免与高压线路平行铺设则必须距离大于500mm。

4、地址编码设置编码开关有8位编码组成，二进制编码方式最多可支持255个编码地址。

273 Branchport AvenueLong Branch, N.J. 07740 Thank you for using our products.(800) 631-2148 INSTALLATION INSTRUCTIONS SERIES MPS FIRE ALARM PULL STATIONUse this product according to this instruction manual. Please keep this instruction manual for future reference.The Series MPS Pull Station may be surface mounted indoors with a separately ordered backbox option or flush mounted on a standard single gang switch plate. In either case be sure to follow local codes and regulations. To comply with ADA standards the Pull Station must be less than 48 inches above the floor for front wheelchair access, and less than 54 inches above the floor for side wheelchair access. MPS Pull Stations, when mounted to the Series MPS-WP Backbox with Gasket Assembly, are listed for outdoor use and are NEMA-3R listed.SURFACE MOUNT:A surface mount installation uses a red diecast (MPS-WB) or sheet metal (MPS-ISB) Backbox. The backbox has four pre-drilled mounting holes of 0.187-inch diameter. A screw size of 8 or smaller can be used to attach the backbox to a wall. After the backbox is in place, attach the conduit. The diecast backbox (MPS-WB) has an opening that is tapped for a 1/2 inch NPT fitting which may be oriented at the top or bottom when the box is attached to the wall. The sheet metal backbox (MPS-ISB) has conduit knockouts. Field wiring is connected to a terminal block as shown in the wiring drawings. The wiring should not be wrapped around the terminal, but placed under the clamping plate. The housing is locked using a keylock. Unlock the housing by turning the key clockwise and swing down the front of the housing to make the sheet metal mounting plate accessible. Mount the metal plate to the backbox using the four 1/4 inch length, 8-32 screws that are supplied. If a Breakrod (MPS-RODS) is being used, move the PULL handle to about a 45-degree angle with the face of the housing. Insert a breakrod into the cavity beneath the PULL handle. Place the PULL handle back into the normal position (flush with the housing). While holding the PULL handle in place, move the housing back to the upright position and lock. The Pull Station in now ready for operation.FLUSH MOUNT:Most flush mount installations may be attached to a standard single gang switch box (not supplied) The only difference between a surface mount installation and flush mount installation is that the two 6-32 screws are placed through the slots that are centered on the metal plate.WIRING DRAWINGS:Figure 1: MPS-100/200Figure 2: MPS-300SCREWTERMINALSTO FIRE ALARM CONTROL PANELAuxiliaryAlarmCircuitTO FACPor (EOLR)CONTACT RATINGS:30 VDC @ 1 amp120 VAC @ 1 ampCopyright 2006 Wheelock, Inc. All rights reserved.Limited WarrantyWheelock products must be used within their published specifications and must be PROPERLY specified, applied, installed, operated, maintained and operationally tested in accordance with these instructions at the time of installation and at least twice a year or more often and in accordance with local, state and federal codes, regulations and laws. Specification, application, installation, operation, maintenance and testing must be performed by qualified personnel for proper operation in accordance with all of the latest National Fire Protection Association (NFPA), Underwriters' Laboratories (UL), Underwriters' Laboratories of Canada (ULC), National Electrical Code (NEC), Occupational Safety and Health Administration (OSHA), local, state, county, province, district, federal and other applicable building and fire standards, guidelines, regulations, laws and codes including, but not limited to, all appendices and amendments and the requirements of the local authority having jurisdiction (AHJ). Wheelock products when properly specified, applied, installed, operated, maintained and operationally tested as provided above are warranted against mechanical and electrical defects for a period of three years from date of manufacture (as determined by date code). Correction of defects by repair or replacement shall be at Wheelock's sole discretion and shall constitute fulfillment of all obligations under this warranty. THE FOREGOING LIMITED WARRANTY SHALL IMMEDIATELY TERMINATE IN THE EVENT ANY PART NOT FURNISHED BY WHEELOCK IS INSTALLED IN THE PRODUCT. THE FOREGOING LIMITED WARRANTY SPECIFICALLY EXCLUDES ANY SOFTWARE REQUIRED FOR THE OPERATION OF OR INCLUDED IN A PRODUCT. WHEELOCK MAKES NO REPRESENTATION OR WARRANTY OF ANY OTHER KIND, EXPRESS, IMPLIED OR STATUTORY WHETHER AS TO MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE OR ANY OTHER MATTER.USERS ARE SOLELY RESPONSIBLE FOR DETERMINING WHETHER A PRODUCT IS SUITABLE FOR THE USER'S PURPOSES, OR WHETHER IT WILL ACHIEVE THE USER'S INTENDED RESULTS. THERE IS NO WARRANTY AGAINST DAMAGE RESULTING FROM MISAPPLICATION, IMPROPER SPECIFICATION, ABUSE, ACCIDENT OR OTHER OPERATING CONDITIONS BEYOND WHEELOCK'S CONTROL.SOME WHEELOCK PRODUCTS CONTAIN SOFTWARE. WITH RESPECT TO THOSE PRODUCTS, WHEELOCK DOES NOT WARRANTY THAT THE OPERATION OF THE SOFTWARE WILL BE UNINTERRUPTED OR ERROR-FREE OR THAT THE SOFTWARE WILL MEET ANY OTHER STANDARD OF PERFORMANCE, OR THAT THE FUNCTIONS OR PERFORMANCE OF THE SOFTWARE WILL MEET THE USER'S REQUIREMENTS. WHEELOCK SHALL NOT BE LIABLE FOR ANY DELAYS, BREAKDOWNS, INTERRUPTIONS, LOSS, DESTRUCTION, ALTERATION, OR OTHER PROBLEMS IN THE USE OF A PRODUCT ARISING OUT OF OR CAUSED BY THE SOFTWARE.THE LIABILITY OF WHEELOCK ARISING OUT OF THE SUPPLYING OF A PRODUCT, OR ITS USE, WHETHER ON WARRANTIES, NEGLIGENCE, OR OTHERWISE, SHALL NOT IN ANY CASE EXCEED THE COST OF CORRECTING DEFECTS AS STATED IN THE LIMITED WARRANTY AND UPON EXPIRATION OF THE WARRANTY PERIOD ALL SUCH LIABILITY SHALL TERMINATE. WHEELOCK IS NOT LIABLE FOR LABOR COSTS INCURRED IN REMOVAL, REINSTALLATION OR REPAIR OF THE PRODUCT BY ANYONE OTHER THAN WHEELOCK OR FOR DAMAGE OF ANY TYPE WHATSOEVER, INCLUDING BUT NOT LIMITED TO, LOSS OF PROFIT OR INCIDENTAL OR CONSEQUENTIAL DAMAGES. THE FOREGOING SHALL CONSTITUTE THE SOLE REMEDY OF THE PURCHASER AND THE EXCLUSIVE LIABILITY OF WHEELOCK.IN NO CASE WILL WHEELOCK'S LIABILITY EXCEED THE PURCHASE PRICE PAID FOR A PRODUCT.Limitation of LiabilityWHEELOCK'S LIABILITY ON ANY CLAIM OF ANY KIND, INCLUDING NEGLIGENCE AND BREACH OF WARRANTY, FOR ANY LOSS OR DAMAGE RESULTING FROM, ARISING OUT OF, OR CONNECTED WITH THIS CONTRACT, OR FROM THE MANUFACTURE, SALE, DELIVERY, RESALE, REPAIR OR USE OF ANY PRODUCT COVERED BY THIS ORDER SHALL BE LIMITED TO THE PRICE APPLICABLE TO THE PRODUCT OR PART THEREOF WHICH GIVES RISE TO THE CLAIM. WHEELOCK'S LIABILITY ON ANY CLAIM OF ANY KIND SHALL CEASE IMMEDIATELY UPON THE INSTALLATION IN THE PRODUCT OF ANY PART NOT FURNISHED BY WHEELOCK. IN NO EVENT SHALL WHEELOCK BE LIABLE FOR ANY CLAIM OF ANY KIND UNLESS IT IS PROVEN THAT OUR PRODUCT WAS A DIRECT CAUSE OF SUCH CLAIM. FURTHER, IN NO EVENT, INCLUDING IN THE CASE OF A CLAIM OF NEGLIGENCE, SHALL WHEELOCK BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE PROCEEDING LIMITATION MAY NOT APPLY TO ALL PURCHASERS.2/06。
