游泳池标准循环过滤系统
２. 没有水底的循环过滤处理，池底是死区时，比重大于1 kg/l 的污染物： 人体的脏物、尘土、池内滋生的菌类和藻类、絮凝变成较大的落到池底的颗 粒，同样要消耗大量的消毒剂，把污染物进行化学烧伤、氧化成化合物.
3. 游泳池在循环过滤不充分时,很多的有机物污染物得不到及时的去除,由 于化学处理的不彻底,细菌、病毒、藻类等在有养料和温度的条件里，就会 迅速滋生、繁殖和生长，给游泳者带来健康安全隐患。
答：提高对壁挂一体机的游泳池化学维护的收费标准，多收1/３—1/２的费用.
07年：该公司放弃壁挂一体机的水质维护的所有业务，向客户推荐把壁挂式该成管道式。
答：对于使用壁挂一体机的公共游泳池，特别是游泳负荷大的游泳池的维护，浪费化学药 品以外，很难保证水质。私家游泳池人数不多且固定的情况下，壁挂一体机还是能用的。 但要合理的多收费。 30多年的实践证明，壁挂一体机在公共游泳池上，隐患较大。
4. 游泳者在游泳池里，人的皮肤要吸收大量的水分，就会把这些细菌和病毒 摄入人体；人的口腔、鼻腔会误吞池水、耳膜和眼睛会与水有接触，时刻都 受到这些细菌和病毒的威胁。
各国标准对游泳池给水和回水系统都有要求
1. 欧美澳分为公共游泳池和私家游泳池等不同的游泳池，对于游泳 池的要求不尽相同。
2.欧美澳公共游泳池的标准是强制的：一个正式的游泳池必须满足对 水面和池底的水进行循环过滤
摩的要求，怎样能够办到？
答： 在机坑里再安装按摩增压泵和电热器。
• 西安: 游泳池低部有一厚层悬浮物，没完全落在瓷砖上，吸污头没伸到就把它们冲散，有 进口的好的絮凝剂处理吗？
答：首先考虑采用合理循环过滤方式和好的维护手段，这些悬浮物能过滤掉的。
一． 游泳池水质
游泳池里的污染物
1人的鼻子里有35,000个微生物 1 克的唾液里含有1百万微生物
3. 游泳池在循环过滤不充分时,很多的有机物污染物得不到及时的去除,由 于化学处理的不彻底,细菌、病毒、藻类等在有养料和温度的条件里，就会 迅速滋生、繁殖和生长，给游泳者带来健康安全隐患。
答：提高对壁挂一体机的游泳池化学维护的收费标准，多收1/３—1/２的费用.
07年：该公司放弃壁挂一体机的水质维护的所有业务，向客户推荐把壁挂式该成管道式。
答：对于使用壁挂一体机的公共游泳池，特别是游泳负荷大的游泳池的维护，浪费化学药 品以外，很难保证水质。私家游泳池人数不多且固定的情况下，壁挂一体机还是能用的。 但要合理的多收费。 30多年的实践证明，壁挂一体机在公共游泳池上，隐患较大。
4. 游泳者在游泳池里，人的皮肤要吸收大量的水分，就会把这些细菌和病毒 摄入人体；人的口腔、鼻腔会误吞池水、耳膜和眼睛会与水有接触，时刻都 受到这些细菌和病毒的威胁。
各国标准对游泳池给水和回水系统都有要求
1. 欧美澳分为公共游泳池和私家游泳池等不同的游泳池，对于游泳 池的要求不尽相同。
2.欧美澳公共游泳池的标准是强制的：一个正式的游泳池必须满足对 水面和池底的水进行循环过滤
摩的要求，怎样能够办到？
答： 在机坑里再安装按摩增压泵和电热器。
• 西安: 游泳池低部有一厚层悬浮物，没完全落在瓷砖上，吸污头没伸到就把它们冲散，有 进口的好的絮凝剂处理吗？
答：首先考虑采用合理循环过滤方式和好的维护手段，这些悬浮物能过滤掉的。
一． 游泳池水质
游泳池里的污染物
1人的鼻子里有35,000个微生物 1 克的唾液里含有1百万微生物
游泳池循环水处理设计方案书
泳池循环水处理设计方案一、标准泳池循环水的基本参数标准游泳池长50米，宽21米，奥运会世界锦标赛要求宽25米，另外还有长度只有一半即25米的游泳池称为短池。
水深大于1.8米。
有8个泳道，每道宽2.5米，边道另加0.5米，两泳道间有分道线，分道线用浮标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。
出发台应居中设在每泳道中心线上，台面50厘米×50厘米。
台面临水面前缘应高出水面50至70厘米，台面倾向水面不应超过10度。
游泳池的池岸宽一般出发台端不小于5米，其余池岸不小于3米。
正式比赛池，出发台池岸宽不小于10米，其他岸宽不小于5米。
本方案按长50m，宽25m，深2m的池体进行设计。
二、泳池循环水设计依据CECS14：2002 游泳池和水上游乐池给水排水设计规程GB/T13922.1—92水处理设备性能试验总则GB/T3922.3—92水处理设备性能试验设备JB2932—86水处理设备制造技术条件ZBJ98003—87水处理设备油漆、包装技术条件ZBJ98004—87水处理设备原材料入厂检验CJ/T43-1999水处理用石英砂滤料GBJ87-85工业企业噪声控制设计规范GB150-1998钢制压力容器JB/T2932-1999水处理设备制造技术条件JB/T74-94管路法兰技术条件JB/T74-94管路法兰类型JB/T81-94凸面板式平焊钢制法兰三、泳池循环水设计指导思想1. 本系统主要特点a. 本方案采用逆流式循环、全自动水质监控、全自动次氯酸钠溶液投加消毒系统，全自动运行；b. 为节省投资，同时能满足夏季高峰使用，游泳池循环时间采用6小时；c. 为减少维护费用、延长系统使用寿命，所有设备和管道接触池水的部分全部采用非金属防腐蚀材料。
2. 本设计贯彻执行国家现行的工程建设设计规范标准，即《建筑给水排水设计规范》(GBJ15-88) 和《游泳池给水排水设计规范》(CECS 14:2008)。
游泳池循环水处理系统的工艺流程
游泳池循环水处理系统的工艺流程游泳池循环水处理系统的匸艺流程：自来水做为补给水进入平衡水箱，在平衡水箱中加药剂去除水中的藻类、菌 类，出水经毛发过滤器循环水泵。
游泳池水通过池底最低点主排水器，进入自身带有毛发聚集器的循环水泵，III 水泵打入除砂器。
在此之前，由加药装置将絮凝药剂投加到水泵的吸水口，使之通 过水泵叶轮搅拌与水混合均匀，利于过滤处理效果。
待水经过过滤器、板式换热器 后，向管路中投加消毒剂，直接向泳池进行布水。
其流程图如下：游泳池打瞧砂甜 换器」 平衡 水箱・ * 自来7K二氧化氯、臭氧等。
毛发辻 环水隸注:表中根据不同类型游泳池的循环流量是计算确定所成套设备。
（如扬程大于32 X,可按实际需要另行选泵）;2、水泵选择已考虑反冲洗强度8-10升/秒平方米，反洗时可短时间停止过滤，不需另设反冲洗泵（表内没有考虑用泵，由设计定）；3、I为公共游泳池;II为比赛池；III为跳水池；游泳池水处理系统一、引言随着人们生活水平的不断提高，游泳池作为一种水上娱乐健身设施，越来越多地走进人们的日常生3活。
标准游泳池的容积约为2250m,若泳池水不能循环使用，将造成巨大浪费。
泳池水的循环使用是污水资源化的一种体现，是缓解用水紧缺的有效途径。
因为泳池水直接关系到人体的健康和安全。
所以，泳池水质卫生越来越受到人们的重视。
二、游泳池的水质标准世界各国对游泳池的水质都有明确的要求，并制订了相关的卫生标准。
在我国，游泳池水质应符合国家技术监督局和卫生部联合颁布的《游泳场所卫生标准》（GB9667-96）中关于人工游泳池水质卫生标准的规定，详见表1。
表1人工游泳池水质卫生标准序号项目标准1池水温度？22,262 PH值6. 5, 8.5 3浑浊度/度？54 尿素/mg,/L ?3. 55余氧/mg /L游离性0. 4, 0. 6 6细菌总数/（个/L） ?10007大肠杆菌/（个/L） ?188耗氧量/mg ?69有毒物质达到地面水水质标准三、游泳池的循环水量游泳池的循环水量按下式计算；Q = aV/T式中，Q——池水的循环流量a——管道和过滤设备水容积附加系数，一般为1.1, 1.2,取1.1 V:游泳池的水容积，T:游泳池水的循环周期，按表规定选取。
游泳池、水上乐园循环水处理系统设计方案课件
□ 4.3.2 服务内容 □ (1)运行期正常定期维护； □ (2)故障及时响应和维修； □ (3)系统健康检查。
44ＫＷ
0.06MPa
0.2～0.3MPa
30～40 年
10～15 年
不用更换
定期更换
低 0.3～1 NTU
高 3～5NTU
4、供货周期、质保及售后
4.1 供货及安装、调试周期
□ 生产周期： □ 设备生产周期为10 ~20天
□ 安装、调试周期： □ 施工现场安装及调试工期为3~ 15 天（具体根据施工现场情况而定）
水质控制系统
□ 消毒系统选择次氯酸钠做为消毒剂，系统消毒剂投加量为0.1mg/L(有效氯含量为10%)。 系统通过曝气增氧技术，可有效去除池水中的油质，尿素，蛋白酶等有机污染物。因而不 用向池水中投加混凝剂，除藻剂减少水质化学污染。投氯的主要目的在于抑制水中，菌类 大量繁殖。游离余氯的浓度保持在0.3～0.5mg/L之间。消毒剂采用 DFD-12-07-X 计量 泵注入至系统。
并考虑突发事故状态的各种应急措施。
2、水循环系统设计
2.1 水循环系统设计总述
□ 根据业主提供游泳池总水量约为1600m3。循环方式为顺流式，池水经提升泵流到 水力全自动精滤机处，进行曝气溶氧、过滤、去除水中污染物，加消毒剂及PH调 节剂后从用水泵提升到进水口进入池内循环使用。其处理工艺简图如下：
1.2 设计原则
□ (1)游泳池/水上乐园出水水质常年保持稳定，各项指标达标； □ (2)充分考虑用地范围，设备要求噪声低，处理站附近区域无明显异味，
处理设施要有密封措施，尽量减少对周围环境的影响； □ (3)造型美观，与周围环境协调； □ (4)水处理系统操作简单，维护管理方便，工程周期短，使用寿命长； □ (5)处理系统能自动运行，经常性运行及维修费用低，总投资省； □ (6)水处理设施应具有较大的适应性、应急性、可满足水质、水量的变化，
44ＫＷ
0.06MPa
0.2～0.3MPa
30～40 年
10～15 年
不用更换
定期更换
低 0.3～1 NTU
高 3～5NTU
4、供货周期、质保及售后
4.1 供货及安装、调试周期
□ 生产周期： □ 设备生产周期为10 ~20天
□ 安装、调试周期： □ 施工现场安装及调试工期为3~ 15 天（具体根据施工现场情况而定）
水质控制系统
□ 消毒系统选择次氯酸钠做为消毒剂，系统消毒剂投加量为0.1mg/L(有效氯含量为10%)。 系统通过曝气增氧技术，可有效去除池水中的油质，尿素，蛋白酶等有机污染物。因而不 用向池水中投加混凝剂，除藻剂减少水质化学污染。投氯的主要目的在于抑制水中，菌类 大量繁殖。游离余氯的浓度保持在0.3～0.5mg/L之间。消毒剂采用 DFD-12-07-X 计量 泵注入至系统。
并考虑突发事故状态的各种应急措施。
2、水循环系统设计
2.1 水循环系统设计总述
□ 根据业主提供游泳池总水量约为1600m3。循环方式为顺流式，池水经提升泵流到 水力全自动精滤机处，进行曝气溶氧、过滤、去除水中污染物，加消毒剂及PH调 节剂后从用水泵提升到进水口进入池内循环使用。其处理工艺简图如下：
1.2 设计原则
□ (1)游泳池/水上乐园出水水质常年保持稳定，各项指标达标； □ (2)充分考虑用地范围，设备要求噪声低，处理站附近区域无明显异味，
处理设施要有密封措施，尽量减少对周围环境的影响； □ (3)造型美观，与周围环境协调； □ (4)水处理系统操作简单，维护管理方便，工程周期短，使用寿命长； □ (5)处理系统能自动运行，经常性运行及维修费用低，总投资省； □ (6)水处理设施应具有较大的适应性、应急性、可满足水质、水量的变化，
游泳池循环水处理设计方案
游泳池的循环周期和循环水量：比赛池和训练池的循环周期为6～10h，跳水池和私用池8～12h，公共池6～8h，儿童池4～6h。
游泳池内的水通过回水管道，经毛发聚集器，去除毛发、纸屑及大块颗粒状杂物，再有加药装置加入混凝剂，经循环水泵的叶轮搅拌混合后进入过滤器，利用过滤器内的滤料滤去悬浮物，过滤后的水再经消毒处理，使之达到国家规定的游泳池水质标准后，送回游泳池再使用。
游泳池水就这样连续不断地进行着净化处理，再使用再净化的循环过程。
一、项目概况1．原水来源及水量700T游泳池循环水。
2．循环水处理站规模Q d=60 m3/h。
3. 处理出水水质标准处理后的出水达到游泳池的水质卫生标准。
二、设计依据、原则、范围1．设计依据（1）根据贵公司提供的原水水质及水量情况以及处理后出水的水质要求；（2）JB2932《水处理设备系制造技术条件》；（3）ZBG98020-90《水处理设备系列型谱》；（4）JB2932-86《水处理设备制造技术条件》；（5）HGJI32-90《橡胶衬里化工设备》；（6）ZBJ98003-87《水处理设备油漆、包装技术条件》；（7）HGJ229-83《水处理设备橡胶衬里技术条件》；（8）计量泵采用美国石油协会标准API676及FB7783《计量泵试验方法》。
2．设计原则(1) 确保出水质量达标。
游泳池水主要特点是水中毛发含量及水的浊度高，为确保处理达到用水水质要求，结合工程实际，本着技术上先进、安全、可靠，经济上合理可行的原则，我们采用了目前国内外先进、成熟的工艺。
(2) 系统运行稳定。
在设备上我们选用关键设备采用进口设备,其他设备采用国内著名厂家产品，以设备的高质量来进一步确保系统的安全稳定运行。
(3) 控制方面采用较高程度的自动化水平。
3．设计范围游泳池循环水处理工程方案(60m3/h)设计包括以下内容：(1) 工艺设计；(2) 设备工艺、管道等设计；(3) 电气及自动控制设计。
三、技术方案1．工艺流程本方案流程为:游泳池水-----毛发聚集器-----絮凝加药 -----加压泵-----砂缸-----消毒装置-----PH调整装置-----杀菌装置-----回用。
游泳池循环水处理系统说明
游泳池水处理系统说明
一、游泳池水处理设计原则
1、选用运行安全可靠、经济合理的工艺流程；
2、采用先进、合理、成熟、可靠的处理工艺；最大限度地降低处理运行费用；
3、工艺设计与设备选能够在运行过程中具有较大的调节余地；
4、处理工艺设备操作要求简单，运行管理及维护方便
二、水循环方式
1、逆流式
游泳池水通过四周溢水口收集到均衡水箱内，由循环水泵提升至沙缸过滤器，经过过滤、消毒、换热等程序之后达到处理的要求，然后通过均匀分布在池底的给水口进入泳池内，从而完成池水循环过程。
给排水系统布置均匀合理，不会产生短流，急流或各泳道水流不一致现象。
2、顺流式
游泳池水由设在深水区的回水口通过循环水泵提升至沙缸过滤器，经过过滤、消毒等程序之后达到处理的要求，然后由池壁进水口回到泳池内，从而完成池水循环过程。
3、混流式
即顺流式和逆流式的混合。
泳池循环水60%～70%的水量经由溢流槽内溢流回水口取回，30%～40%的水量经设在池底的回水口取回，此两部分循环水量合并进行处理后，由设置在池底的给水口送入池内。
三、水处理设备
水处理整套系统包括泳池管路、循环水泵、过滤沙缸、加药消毒、水质监测仪、换热器、温度控制器。
通过一整套设备的协同运转，保证水质清澈透明，无杂质、无异味、无颜色，达到国家规定的要求。
泳池恒温则需要另外一套设备的组合使用来维持泳池的水温保持在27-28摄氏度。
设计单位：郑州海佳水处理设备有限公司公司网址：
办公地址：河南省郑州市瑞达路睿达广场公司厂址：郑州市惠济区牛庄。
游泳池过滤与恒温系统项目设计方案
游泳池过滤与恒温系统项目设计方案、前现阶段我国高档住宅小区和星级酒店的建设，游泳池（馆）已成为人民文化生活和城市建设的重要组成部分。
为节约用水，保证泳池水质符合国家卫生标准，保证游泳爱好者的身心健康，设置游泳池循环水处理设备已被列入游泳池（馆）建设的必备项目。
我公司本着投资少、保质量、讲信誉的原则，设计了游泳池水处理工艺。
水质达到国家颁布的《游泳池场所卫生标准》。
我国过去游泳池循环水设备一般采用国产钢制过滤器，设备体积大、设计流量小、占地面积大、防腐性能差、成本高、进出水管采用钢管、因加氯腐蚀生锈，池水被锈水污染，反冲洗时间长，浪费水源。
由于以上缺点，为此我公司引进了国外先进的游泳池循环水处理设备。
二、工程概况技术文件完全按业主要求编制，重点体现了以下几点技术要求：1、本游泳池的数量、布置和使用功能要求：本游泳池为非标准室内恒温游泳池。
2、游泳池水处理系统工艺和设备材料的要求：2.1 、循环方式：池水均采用逆流式循环布水方式，全部循环水量由池壁送入池中，由游泳池周边或两侧边的上缘溢流回水的方式。
池水初次给水、补水均采用市政自来水，补水可利用均衡池的液位控制进行自动补水。
2.2 、循环水泵2.2.1 、循环水泵采用澳洲“雷达”牌产品。
2.2.2 、循环水泵为共轴式端离心泵，涡型石墨壳体、不锈钢轴、机械密封，转速为1450rpm。
2.2.3 、水泵的流量不得小于池水净化循环流量，水泵的扬程不得小于用水设施的几何高度和管道（管件、阀门、毛发聚集器等）、设备（过滤器等）、附配件（给水口、回水口）等水头损失流出水头之和。
2.2.4 、循环水泵设3台水泵，3台同时运行。
2.2.5 、循环水泵设在地下室，成自灌式。
2.2.6 、循环水泵的进水前端均配置毛发聚集器，进出口两端均设有阀门控制和隔震软接头，水泵的出水端均设置压力表和缓闭式静音止回阀2.3 、过滤器：2.3.1 、过滤系统的过滤器采用压力过滤器，压力过滤器罐体承受的压力可超过0.45MPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 游泳者在游泳池里，人的皮肤要吸收大量的水分，就会把这些细菌和病毒 摄入人体；人的口腔、鼻腔会误吞池水、耳膜和眼睛会与水有接触，时刻都 受到这些细菌和病毒的威胁。
各国标准对游泳池给水和回水系统都有要求
1. 欧美澳分为公共游泳池和私家游泳池等不同的游泳池，对于游泳 池的要求不尽相同。
2.欧美澳公共游泳池的标准是强制的：一个正式的游泳池必须满足对 水面和池底的水进行循环过滤

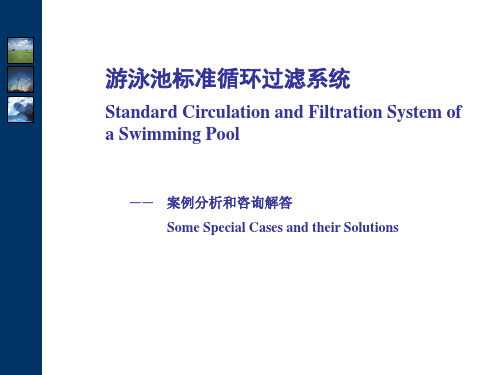

游泳池标准循环过滤系统
Standard Circulation and Filtration System of a Swimming Pool
—— 案例分析和咨询解答 Some Special Cases and their Solutions
案例
１. 上海
06年：对壁挂一体机的游泳池进行水质化学维护时，会消耗太多的絮凝剂，特别是消毒剂 用得更多。按照收费标准承接这样的业务，都亏本。什么原因？怎么办？
结膜炎 癣菌 疖子 脚气 葡萄球菌 假单胞菌 毛囊炎
与污染水的接触会引起 眼病、皮肤病、肝炎病
吸入污染的空气会引起 呼吸道疾病、象肺病等
吞进污染水会导致肠胃疾病
传染其它疾病,甚至是致命疾病
一． 游泳池水质
污染物的来源:
1. 在没有强制淋浴、浸脚消毒、浸腰消毒设施时： a. 人体脏物、细菌、病毒等 b. 皮屑、发屑 c. 化妆品 d. 人体分泌物：油脂、汗液、口鼻腔分泌物 e. 外来物: 尘土、树叶、小虫 f. 池内滋生的菌类和藻类
2. 云南: 在云南有一个项目，要建很多游泳池，业主对管道式循环过滤和壁挂一体机的使用 和他们的优缺点不知道，他准备几个游泳池用壁挂一体机，另几个用游泳池用管道式循环 过滤，你看怎么样？
答：两种不同的循环过滤方式在一起运行，在比较中就能知道那种优那种劣。
3. 厦门: 有一个游泳池带按摩池，想用地埋一体机 KEOPS ，要满足循环过滤、恒温和水力按
2. 在有强制淋浴、浸脚消毒、浸腰消毒设施时： a. 人体脏物，细菌、病毒等、皮屑、发屑 ，化妆品 b. 人体分泌物：油脂、汗液、口鼻腔分泌物 c. 外来物: 尘土、树叶、小虫 d. 池内滋生的菌类和藻类
污染物的种类:
a. 比重大于1 kg/l b. 比重等于于1 kg/l c. 比重小于1 kg/l
给水口和回水口分布的短流问题
过滤介质
高速石英砂 பைடு நூலகம்滤
中速石英砂 过滤
重力石英砂 过滤
滤芯过滤
硅藻土过滤
15微米 15微米 15微米 ８微米 ５微米
澳大利亚体育娱乐部
游泳池过滤介质：
过滤介质的共性
永久性介质：石英砂，可长期使用或酸洗后可长期使用 半永久性介质：聚脂纤维过滤芯
活性炭 浮石
短期性介质：硅藻土
２. 没有水底的循环过滤处理，池底是死区时，比重大于1 kg/l 的污染物： 人体的脏物、尘土、池内滋生的菌类和藻类、絮凝变成较大的落到池底的颗 粒，同样要消耗大量的消毒剂，把污染物进行化学烧伤、氧化成化合物.
3. 游泳池在循环过滤不充分时,很多的有机物污染物得不到及时的去除,由 于化学处理的不彻底,细菌、病毒、藻类等在有养料和温度的条件里，就会 迅速滋生、繁殖和生长，给游泳者带来健康安全隐患。
对不同比重的污染物的分离、拦截和过滤
净空
（在布水均匀、水流平 稳和速度不大时，污染 物等杂质象玻璃杯的情 况。反冲洗时就把它们 冲到市政排水去。）
按比重和颗粒的大小，进 行分层、拦截和过滤
砂床
对游泳池的布水和回水的要求
理想的游泳池循环、过滤、消毒系统是由: 1. 游泳池回水：a. 撇沫器＋底排，
摩的要求，怎样能够办到？
答： 在机坑里再安装按摩增压泵和电热器。
4. 西安: 游泳池低部有一厚层悬浮物，没完全落在瓷砖上，吸污头没伸到就把它们冲散，有 进口的好的絮凝剂处理吗？
答：首先考虑采用合理循环过滤方式和好的维护手段，这些悬浮物能过滤掉的。
一． 游泳池水质
游泳池里的污染物
1人的鼻子里有35,000个微生物 1 克的唾液里含有1百万微生物
b. 溢水槽+底排 2. 游泳池给水：a. 池底垂直给水，
b. 池壁水平给水 排列组合：由上述不同的给水和回水形式 进行排列组合，可得出四种形式布水合理 的游泳池
最佳组合：池底垂直给水和溢水槽+底排 回水系统 常用组合：池壁水平给水和撇沫器＋底排 回水系统
游泳池示意图
两种主要的循环方式
循环过滤不充分的后果
污染物的比重有三种情况： 小于1的上浮到游泳池的水面; 等于1的可悬浮在水中任何位置; 大于1的下沉到池底。
游泳池池水物理处理的核心问题是利用比重把 各种比重的污染物 从水
中分离、拦截和过滤这些杂物。
如果池水在水面没有回水系统来进行循环过滤，那么池面就是死水区；如果池水在池底 没有进行循环过滤，那么池底就是死水区。
3. 国标《游泳池和水上游乐池给水排水规程》 14.1 回水口： 14.1.2 -1. 数量应满足循环水流量的要求 14.1.3 -1.1).池底垂直给水时，应均匀布置在每条泳道分隔 线与池底的水平投影线上，其纵向间距宜为3.0m 14.1.3 -2.1).池壁水平给水时，应两侧给水，给水口间距不 宜超过3.0m 14.2 回水口： 14.2.1 -1. 数量应满足循环水流量的要求 5. 池水顺流循环时， 池底回水口的数量应按淹没流计算，但最少不得少于2个。
１. 没有水面的循环过滤处理，水面是死区时，比重小于1 kg/l 的污染物： 人体分泌物——油脂、汗液、口鼻腔分泌物、皮屑、细菌、病毒等就要消耗 大量的消毒剂（强氯精、臭氧等），对漂浮物和细菌病毒的进行化学烧伤、 氧化成化合物，在通过大量的絮凝剂的絮凝作用，变成较大的颗粒落到池底， 然后再进行吸污处理。
答：提高对壁挂一体机的游泳池化学维护的收费标准，多收1/３—1/２的费用.
07年：该公司放弃壁挂一体机的水质维护的所有业务，向客户推荐把壁挂式该成管道式。
答：对于使用壁挂一体机的公共游泳池，特别是游泳负荷大的游泳池的维护，浪费化学药 品以外，很难保证水质。私家游泳池人数不多且固定的情况下，壁挂一体机还是能用的。 但要合理的多收费。 30多年的实践证明，壁挂一体机在公共游泳池上，隐患较大。
各国标准对游泳池给水和回水系统都有要求
1. 欧美澳分为公共游泳池和私家游泳池等不同的游泳池，对于游泳 池的要求不尽相同。
2.欧美澳公共游泳池的标准是强制的：一个正式的游泳池必须满足对 水面和池底的水进行循环过滤
游泳池标准循环过滤系统
Standard Circulation and Filtration System of a Swimming Pool
—— 案例分析和咨询解答 Some Special Cases and their Solutions
案例
１. 上海
06年：对壁挂一体机的游泳池进行水质化学维护时，会消耗太多的絮凝剂，特别是消毒剂 用得更多。按照收费标准承接这样的业务，都亏本。什么原因？怎么办？
结膜炎 癣菌 疖子 脚气 葡萄球菌 假单胞菌 毛囊炎
与污染水的接触会引起 眼病、皮肤病、肝炎病
吸入污染的空气会引起 呼吸道疾病、象肺病等
吞进污染水会导致肠胃疾病
传染其它疾病,甚至是致命疾病
一． 游泳池水质
污染物的来源:
1. 在没有强制淋浴、浸脚消毒、浸腰消毒设施时： a. 人体脏物、细菌、病毒等 b. 皮屑、发屑 c. 化妆品 d. 人体分泌物：油脂、汗液、口鼻腔分泌物 e. 外来物: 尘土、树叶、小虫 f. 池内滋生的菌类和藻类
2. 云南: 在云南有一个项目，要建很多游泳池，业主对管道式循环过滤和壁挂一体机的使用 和他们的优缺点不知道，他准备几个游泳池用壁挂一体机，另几个用游泳池用管道式循环 过滤，你看怎么样？
答：两种不同的循环过滤方式在一起运行，在比较中就能知道那种优那种劣。
3. 厦门: 有一个游泳池带按摩池，想用地埋一体机 KEOPS ，要满足循环过滤、恒温和水力按
2. 在有强制淋浴、浸脚消毒、浸腰消毒设施时： a. 人体脏物，细菌、病毒等、皮屑、发屑 ，化妆品 b. 人体分泌物：油脂、汗液、口鼻腔分泌物 c. 外来物: 尘土、树叶、小虫 d. 池内滋生的菌类和藻类
污染物的种类:
a. 比重大于1 kg/l b. 比重等于于1 kg/l c. 比重小于1 kg/l
给水口和回水口分布的短流问题
过滤介质
高速石英砂 பைடு நூலகம்滤
中速石英砂 过滤
重力石英砂 过滤
滤芯过滤
硅藻土过滤
15微米 15微米 15微米 ８微米 ５微米
澳大利亚体育娱乐部
游泳池过滤介质：
过滤介质的共性
永久性介质：石英砂，可长期使用或酸洗后可长期使用 半永久性介质：聚脂纤维过滤芯
活性炭 浮石
短期性介质：硅藻土
２. 没有水底的循环过滤处理，池底是死区时，比重大于1 kg/l 的污染物： 人体的脏物、尘土、池内滋生的菌类和藻类、絮凝变成较大的落到池底的颗 粒，同样要消耗大量的消毒剂，把污染物进行化学烧伤、氧化成化合物.
3. 游泳池在循环过滤不充分时,很多的有机物污染物得不到及时的去除,由 于化学处理的不彻底,细菌、病毒、藻类等在有养料和温度的条件里，就会 迅速滋生、繁殖和生长，给游泳者带来健康安全隐患。
对不同比重的污染物的分离、拦截和过滤
净空
（在布水均匀、水流平 稳和速度不大时，污染 物等杂质象玻璃杯的情 况。反冲洗时就把它们 冲到市政排水去。）
按比重和颗粒的大小，进 行分层、拦截和过滤
砂床
对游泳池的布水和回水的要求
理想的游泳池循环、过滤、消毒系统是由: 1. 游泳池回水：a. 撇沫器＋底排，
摩的要求，怎样能够办到？
答： 在机坑里再安装按摩增压泵和电热器。
4. 西安: 游泳池低部有一厚层悬浮物，没完全落在瓷砖上，吸污头没伸到就把它们冲散，有 进口的好的絮凝剂处理吗？
答：首先考虑采用合理循环过滤方式和好的维护手段，这些悬浮物能过滤掉的。
一． 游泳池水质
游泳池里的污染物
1人的鼻子里有35,000个微生物 1 克的唾液里含有1百万微生物
b. 溢水槽+底排 2. 游泳池给水：a. 池底垂直给水，
b. 池壁水平给水 排列组合：由上述不同的给水和回水形式 进行排列组合，可得出四种形式布水合理 的游泳池
最佳组合：池底垂直给水和溢水槽+底排 回水系统 常用组合：池壁水平给水和撇沫器＋底排 回水系统
游泳池示意图
两种主要的循环方式
循环过滤不充分的后果
污染物的比重有三种情况： 小于1的上浮到游泳池的水面; 等于1的可悬浮在水中任何位置; 大于1的下沉到池底。
游泳池池水物理处理的核心问题是利用比重把 各种比重的污染物 从水
中分离、拦截和过滤这些杂物。
如果池水在水面没有回水系统来进行循环过滤，那么池面就是死水区；如果池水在池底 没有进行循环过滤，那么池底就是死水区。
3. 国标《游泳池和水上游乐池给水排水规程》 14.1 回水口： 14.1.2 -1. 数量应满足循环水流量的要求 14.1.3 -1.1).池底垂直给水时，应均匀布置在每条泳道分隔 线与池底的水平投影线上，其纵向间距宜为3.0m 14.1.3 -2.1).池壁水平给水时，应两侧给水，给水口间距不 宜超过3.0m 14.2 回水口： 14.2.1 -1. 数量应满足循环水流量的要求 5. 池水顺流循环时， 池底回水口的数量应按淹没流计算，但最少不得少于2个。
１. 没有水面的循环过滤处理，水面是死区时，比重小于1 kg/l 的污染物： 人体分泌物——油脂、汗液、口鼻腔分泌物、皮屑、细菌、病毒等就要消耗 大量的消毒剂（强氯精、臭氧等），对漂浮物和细菌病毒的进行化学烧伤、 氧化成化合物，在通过大量的絮凝剂的絮凝作用，变成较大的颗粒落到池底， 然后再进行吸污处理。
答：提高对壁挂一体机的游泳池化学维护的收费标准，多收1/３—1/２的费用.
07年：该公司放弃壁挂一体机的水质维护的所有业务，向客户推荐把壁挂式该成管道式。
答：对于使用壁挂一体机的公共游泳池，特别是游泳负荷大的游泳池的维护，浪费化学药 品以外，很难保证水质。私家游泳池人数不多且固定的情况下，壁挂一体机还是能用的。 但要合理的多收费。 30多年的实践证明，壁挂一体机在公共游泳池上，隐患较大。
