钢管束组合结构体系简介

钢管束混凝土组合结构安装施工工艺摘要：钢管束混凝土组合结构作为一种新型的建筑结构，将钢材和混凝土的优势相结合，具有很好得抗震性能，构件采用工厂化制造，建筑垃圾少，绿色环保，符合国家推广装配式建筑的发展要求。

在建筑转型升级和建筑工业化发展关键时期，国家对装配式建筑的扶持使得新型装配式结构类型快速发展，钢管束混凝土组合结构的出现使得工业化进程向前迈进一大步。

把握和控制钢管束混凝土组合结构施工过程要点，对结构质量的形成有重要作用。

本文结合工程实例对钢管束混凝土组合结构安装施工工艺展开探讨。

关键词：钢管束混凝土；组合结构；施工工艺前言：由钢管束与束内混凝土组合而成共同受力的构件，再与钢梁构件等组成的结构体系。

钢管束构件在建筑结构中起剪力墙的作用，墙面厚度和宽度依建筑结构设计尺寸而定，安装分节高度依结构设计及钢管束构件制作、运输、安装条件而定（一般以2-3层一节为宜）。

1钢管束构件的基本型式根据建筑结构剪力墙的截面形式，钢管束构件的基本型式有三种，即一字型（示意并简称I型）、边角型（示意并简称L型）和中角型（示意并简称ㄒ型或⊥型）。

其它还有十字型、工字型、Z字型等，它们都是由上述三种基本型式组成的。

I型钢管束 L型钢管束⊥型钢管束图1钢管束基本形式2工程概况本工程位于我国某市，建筑总面积近12万㎡，其中地上近8万㎡，地下4万㎡，地下2层，地上17～23不等层数，建筑总高度53.65～69.45m不等。

抗震等级为四级，耐火等级为一级。

主体结构采用钢管束混凝土组合结构。

3钢管束混凝土组合结构施工工艺3.1工程整体的管控结合工程的特点，在施工过程中，对该工程钢管束混凝土组合结构施工制定了“钢管束墙为主，衔接为重，控制节点，保证重点”为总体思路。

以整体工程施工组织总设计的总体部署要求为原则，保证钢管束和混凝土结构的施工顺利交接、先后有序、自然过渡。

在时间上计划先行、统筹考虑，综合安排，充分考虑该工程施工期间风、雨、雪天气对工程施工的不利影响。

钢管束混凝土组合剪力墙施工工法一、前言钢管束混凝土组合剪力墙施工工法是一种重要的结构工程形式，通过将钢管镶嵌在混凝土墙体中，增加了墙体的强度和刚度，提高了建筑物的整体抗震能力。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点钢管束混凝土组合剪力墙施工工法具有以下几个特点：1. 高强度：钢管在混凝土墙体中起到钢筋的作用，增加了墙体的强度，能够承受较大的荷载和抗震力。

2. 刚度大：钢管和混凝土墙体形成组合结构，增加了墙体的刚度和稳定性，提高了建筑物的整体刚度。

3. 施工快速：钢管束经过预制，可以快速安装，加快了施工进度，减少了工期。

4. 工艺简单：施工过程相对简单，不需要复杂的模板和支撑，适用于各种墙体形式。

5. 效果显著：经过实践验证，该工法在提高建筑物抗震性能方面效果显著，并且具有较高的经济性和适用性。

三、适应范围钢管束混凝土组合剪力墙施工工法适用于各种建筑形式和结构类型，尤其适用于高层建筑和地震频繁区域的建筑物。

该工法在抗震、抗震、延性等方面具有明显优势，被广泛应用于住宅楼、办公楼、医院、学校等建筑物的结构设计中。

四、工艺原理钢管束混凝土组合剪力墙施工工法的理论依据是通过将钢管束嵌入混凝土墙体中，钢管和混凝土形成一种密集可靠的组合结构，共同承担荷载和抗震作用。

在施工过程中，采取了预制钢管束、嵌入混凝土墙体、加固连接件等技术措施，确保了施工工法的稳定和可靠。

五、施工工艺1. 钢管束预制：根据设计要求，制作合适尺寸和规格的钢管束，预先嵌入连接件。

2. 墙体施工：根据设计图纸和施工方案，搭建模板，浇筑混凝土墙体，并在适当位置预留钢管束的位置。

3. 钢管束安装：将预制好的钢管束嵌入混凝土墙体中，连接钢管束与混凝土墙体。

4. 加固连接件：通过螺栓、焊接等方式，加固连接件与墙体和钢管束的连接，提高墙体的整体稳定性。

钢结构常见结构体系1、门式刚架轻钢结构体系技术特点：承重结构采用变截面或等截面实腹刚架，围护系统采用轻型钢屋面和轻型外墙的单层钢结构体系，由承重骨架、檩条、墙梁、支撑、墙、屋面及保温芯材组成,具有受力简单、传力路径明确、构件制作快捷、便于工厂化加工、施工周期短等特点。

技术要求：柱顶标高不大于18米，房屋高宽比小于1；刚架的梁柱连接应采用刚接,刚架与基础连接可采用刚接或铰接。

其设计、制作、运输、安装、验收应符合《钢结构设计标准》GB 50017、《门式刚架轻型房屋钢结构技术规范》GB 51022、《钢结构工程施工质量验收规范》GB 50205的规定。

适用范围：单层房屋，以单层工业厂房为主2、梁端铰接钢框架门形支撑结构体系技术特点：该体系由承受重力的铰接钢框架和承受侧力的门型支撑框架组成，门形支撑既可为结构提供抗侧刚度又不影响门窗洞口开设，受力明确，节点构造简单，便于装配化施工。

技术要求：钢柱应竖向贯通，梁柱节点采用铰接点。

设计、制作、安装、验收应满足《钢结构设计标准》GB 50017、《钢结构工程施工质量验收规范》GB 50205、《装配式钢结构建筑技术标准》GB/T 51232、《装配式钢结构建筑技术规程》DB 37/T 5115的规定。

适用范围：三层及以下民用建筑3、叠箱模块式集成房屋体系技术特点：采用工厂预制的箱式钢结构集成模块在施工现场组合而成的装配式建筑。

模块单元具有结构独立性，结构体系同一性、可组性，组合后具备结构整体性，其设备应为独立的系统，并应与整体建筑协调。

技术要求：设计、制作、施工、验收应符合《钢结构设计标准》GB 50017、《钢结构工程施工质量验收规范》GB 50205、《钢结构模块建筑技术规程》T/CECS 507、《集装箱模块化组合房屋技术规程》CECS 334的规定。

适用范围：三层以下多层民用建筑（叠箱式）4、冷弯薄壁轻钢房屋体系技术特点：房屋构件采用热镀铝锌钢带通过冷加工成型的轻钢龙骨加工组装的结构体系，其所有部件均由工厂预制，现场装配，具有自重轻、工业化程度高、现场安装方便等特点。

钢管束组合结构体系简介1、钢管束组合住宅体系介绍2、体系三大优点3、工程实例4、宏观政策春风钢管束组合住宅体系介绍钢筋混凝土剪力墙结构平面布置图混凝土剪力墙钢管束组合剪力墙将钢筋混凝土结构中现场浇筑的剪力墙、梁用工厂预制加工的钢管束、钢梁替代几个标准化、模数化的部件钢管并排连接在一起形成钢管束，内部浇筑混凝土形成钢管束组合结构构件，作为主要承重构件和抗侧力构件商品混凝土基本单元基本竖向构件示意详图混凝土灌入钢管形成的空腔钢管束现场照片粘结+射钉线槽插座安装就位体系的三大优点1 缩短开发周期，降低开发成本2 提高得房率5%~8%；提高净高10cm; 户型布局更灵活3 工程质量更优钱江世纪城人才公寓11#楼钢管束墙体三层高度一节；三层梁同时安装；1、钢筋绑扎由工厂机械化制造， 减少了现场钢筋绑扎量70%2、钢筋桁架板直接铺设，减少现场支模3、现场无需搭设脚手架4、三层楼面可同时浇筑混凝土， 提高施工速度5、底部钢模板可拆除，重复利用6、楼板质量高钱江世纪城人才保障房工程进度安排第一个月第二个月第三个月第四个月第五个月第六个月第七个月第八个月上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬配合设计院初步设计初步设计配合结构施工图设计施工图设计深化图设计深化图设计工厂备料备料钢构件工厂加工构件生产钢构现场安装、施工达到预售条件主体结构结顶打桩、基础施工预埋件地下室施工相对混凝土结构提前2-3个月开盘!提前4-5个月结顶!以杭州地区，30层高层住宅项目为测算依据。

一、减少财务成本、提前回笼资金相对混凝土结构，开盘时间可提前2-3个月，结顶时间可提前4-5个月（杭州市政策）绿城柳岸晓风项目（2.5w方建筑面积），可节省财务成本2400万！提前2-3个月回笼资金（约10亿人民币）房产价格钢材价格直接工程造价对比分析 （地上30层结构）（7度区）项目名称钢管束结构传统混凝土结构差异（元/㎡)计算式单方造价（元/㎡)计算式单方造价（元/㎡)一、直接工程费　771.59 442.5 329.091、砌筑工程蒸压加气混凝土砌块：0.15m3/m2，综合单价580元/m3,钢管束墙体防火砌块、钢梁填充加气砌块0.05m3/m2，综合单价700元/m3122.00 蒸压加气混凝土砌块：每平米消耗量0.13m3/m2，综合单价580元/m375.40 46.602、钢管束及钢筋 586.99　193.2393.79①钢管束、钢梁71㎏*6471元/t（其中材料按3000元每吨计入）459.46 ②楼承板TD3-70、TD3-9093.93 ③钢筋钢筋：每平米消耗量8kg/m2，综合单价4200元/t（其中材料按3000元每吨计入）33.6 钢筋：每平米消耗量46kg/m2，综合单价4200元/t（其中材料按3000元每吨计入）193.2 3、混凝土工程上部结构砼:每平米消耗量0.18m3/m2,综合单价470元/m384.60 上部结构砼：:每平米消耗量0.37m3/m2,综合单价470元/m3173.90 -89.304、防火涂料厚型3小时52元/㎡，厚型2小时42元/㎡8.00 无0.00 8.005、基础造价由于自重相比混凝土轻30%，桩基础可减少20%-25%-30.000二、措施项目　84.0　394.43-310.431、模板模板：每平米消耗量0.24m2/m2，综合单价52元/m212.48 模板：每平米消耗量4.15m2/m2，综合单价52元/m2215.8　2、脚手架水平脚手架、砌筑脚手架12.00 综合脚手架65.00 3、垂直运输电动吊篮、塔吊、施工电梯41.91 80.00 4、大型机械安拆 5.00 5.00 5、超高降效　12.61 28.63 三、施工组织措施费　8.31 18.78-10.47四、规费　31.1　27.72 3.38五、税金　32.01　28.53 3.48六、含税工程造价　927.01　911.9615.05说明：1、上述造价分析仅为建安工程的主体结构及墙体部分，不包含找平抹灰、防水保温、装饰装修、门窗、水电安装等。

钢 -混凝土组合结构在装配式建筑中的应用摘要：钢-混凝土组合结构是由型钢与混凝土组合而成，充分发挥了钢与混凝土两种材料各自的性能优势，在建筑工程已经得到了广泛的应用。

与传统的建筑方法相比，装配式建筑具有明显的优越性，可保证产品的质量，能够满足各种建筑形式的需求，应用前景广阔。

装配式钢-混凝土组合结构体系兼具钢结构和混凝土结构体系的优点，构件工厂制作，现场组装成整体，构件间连接可以采用高强螺栓连接，可提升整体结构的防火及防腐蚀等性能。

关键词：钢-混凝土组合结构;装配式建筑;钢管束;PEC;捷约;目前市场上可用于装配式建筑的组合结构体系有多种，比较典型的组合结构体系有：型钢混凝土结构体系、装配式钢管束组合结构体系、PEC预制装配的组合结构体系以及捷约预制装配框架系统等，型钢混凝土结构体系比较成熟，且应用较为广泛，限于篇幅不做介绍。

本文主要介绍后面三种组合结构体系。

1 钢管束组合结构体系1.1 体系构成(1）钢管混凝土束组合结构剪力墙：钢管束内部结构美观，排列有序，施工方便，标准化、模块化钢管连接在一起，形成钢管束，内部浇筑混凝土。

(2)H型钢梁：高频焊接H型钢，普通焊接H型钢或热轧H型钢。

(3）装配式钢筋桁架楼承板：现场不需要支模，运输方便，易安装及拆卸。

(4）轻质隔墙：轻质条板、加气混凝土块，以及其它轻质墙体。

(5）建筑外装饰面：轻质防火保温板、轻质防火板、防腐层、防火保温隔热层、CCA板外墙装饰面、外墙涂料等功能性绿色环保装饰。

1.2 主要功能(1）优良的抗震性能：钢结构在地震烈度的作用下可以吸收更多的地震能量，具有良好的延性。

目前抗震6级是标准，抗震8级已经在很多工程中应用。

(2）缩短建设周期：有些钢构件如汽车制造一样，在工厂里是标准化和流线型加工的；在施工现场，可以同时建三层。

建高楼层时，不会影响低楼层的施工，可以开始结构维修和装修，可以像积木一样直接组装。

流水作业没有冲突，可以大大缩短工期。

■施工技术2020年钢管束组合剪力墙结构施工技术探讨朱兴基（福建一建集团有限公司，福建三明365000）摘要装配式建筑是当前建筑行业发展的主要方向。

钢管束组合剪力墙结构属于装配式结构一种，同时也是一种新型建筑结构体系，在实际应用中具有抗压性、稳定性及抗变形性的优势，在高层、超高层、大跨度等建筑类型中应用越来越多。

结合实际案例，在介绍钢管束的基础上，对钢管组合结构施工从构件制作，钢管束墙体、柱、梁安装等方面的施工工艺、技术进行了分析，为钢管束组合剪力墙结构施工提供借鉴。

关键词钢管束;剪力墙结构;施工技术1工程概述本工程位于三明市小蕉工业园,共有4栋高层住宅楼,地下1层，地上11~18不等层数，建筑总高度33.15~53.9m 不等。

主体结构均采用钢管束组合剪力墙结构体系,钢管束剪力墙厚度130-150mm,钢管束空腔填充自密实混凝土,主、次梁均采用H型钢梁，楼板采用钢筋桁架楼层板结构，板厚］20mm,商铺及主楼范围以外的地下室采用钢框架结构。

2钢管束简介本工程钢管束组合剪力墙用单个U型钢管逐个焊接组装形成L型、T型等空腔钢构件，三层为一标准节，高度9m;钢梁与钢管束剪力墙体或柱采用较接或刚接形式连接固定;楼承板为现浇钢筋桁架楼承板。

钢管束空腔内填充自密实混凝土形成钢管束组合剪力墙体,充分发挥钢材、混凝土材料抗压性能。

3钢管组合结构施工工艺流程施工流程：测量定位一基础预埋件安装-首节钢管束墙、柱吊装就位T钢梁安装-构件安装测量校正一高强螺栓紧固-构件焊接-安装钢筋桁架楼层板-钢管束墙、柱混凝土浇筑一楼面混凝土浇筑-第二节以上钢管束墙、柱测量、安装-重复以上施工步骤。

4施工方法4.1钢管束构件制作本工程钢管束的钢构件均在工厂标准化设计和工业化生产。

钢管束的标准件由单个U型构件通过机床压制弯折,按设计要求的形状由单个U型件组装焊接而成，基本工艺流程:下料-弯折j机器人焊接弋4端部处理。

4.2钢管束墙体、柱、梁安装（1）基础预埋件安装。

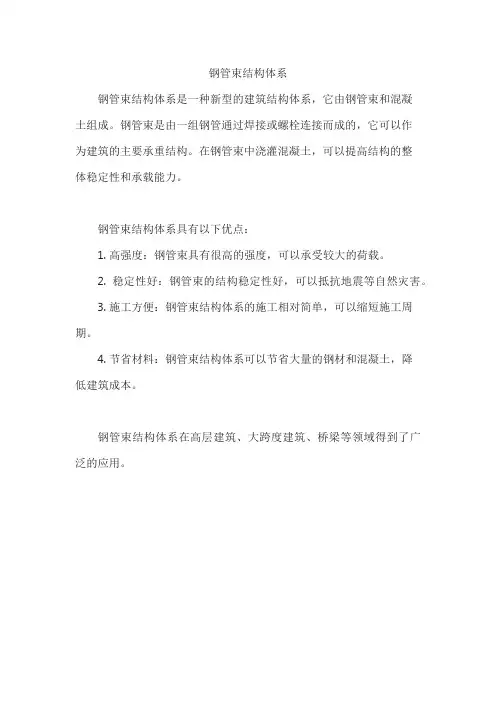

钢管束结构体系
钢管束结构体系是一种新型的建筑结构体系，它由钢管束和混凝
土组成。

钢管束是由一组钢管通过焊接或螺栓连接而成的，它可以作
为建筑的主要承重结构。

在钢管束中浇灌混凝土，可以提高结构的整
体稳定性和承载能力。

钢管束结构体系具有以下优点：
1. 高强度：钢管束具有很高的强度，可以承受较大的荷载。

2. 稳定性好：钢管束的结构稳定性好，可以抵抗地震等自然灾害。

3. 施工方便：钢管束结构体系的施工相对简单，可以缩短施工周期。

4. 节省材料：钢管束结构体系可以节省大量的钢材和混凝土，降
低建筑成本。

钢管束结构体系在高层建筑、大跨度建筑、桥梁等领域得到了广泛的应用。
