钢管混凝土结构施工规范钢管混凝土结构施工规范是指在钢管混凝土结构的建设过程中，需要遵循的一系列规定和标准。
这些规范旨在确保施工过程的安全性、质量和可靠性，以及钢管混凝土结构的长期使用性能。
本文将从深度和广度两方面来探讨钢管混凝土结构施工规范的相关内容。
一、钢管混凝土结构的定义和特点1. 钢管混凝土结构的定义钢管混凝土结构是由钢管与混凝土组合而成的一种复合结构体系。
它利用了钢管的高强度和抗拉性能，以及混凝土的耐久性和抗压能力，综合了二者的优点，具有较高的承载力和抗震性能。
2. 钢管混凝土结构的特点（1）高强度：钢管混凝土结构采用钢管作为骨架，具有较高的强度和刚度。
（2）抗震性能好：钢管和混凝土具有不同的抗震性能，二者的组合可以提高整体的抗震性能。
（3）施工便利：与传统混凝土结构相比，钢管混凝土结构的施工速度更快、操作更简便。
二、钢管混凝土结构施工规范的内容与要求1. 钢管选择与布置（1）钢管选择：根据设计要求和承载力计算确定钢管的尺寸、材质和强度等指标。
（2）钢管布置：合理布置钢管的位置和数量，确保结构的均匀受力和整体稳定。
2. 钢筋的加工和焊接（1）钢筋加工：钢筋加工包括剪切、弯曲、连接等工艺，要求符合相关标准和规范。
（2）焊接工艺：焊接是钢管混凝土结构中必不可少的连接方式，要求焊接工艺合理、焊缝质量良好。
3. 混凝土的配合比和浇筑（1）配合比设计：根据结构要求和使用环境，确定合适的混凝土配合比，确保混凝土的强度和耐久性。
（2）浇筑工艺：混凝土浇筑要遵循规范要求，注意施工技术细节，确保混凝土的均匀性和致密性。
4. 稳定性与抗震设计（1）结构稳定性：考虑到钢管混凝土结构的特点，相应的施工规范中对结构的稳定性有专门的要求和设计方法。
（2）抗震设计：根据相应的地震设计要求，进行抗震设计和计算，确保钢管混凝土结构在地震作用下的安全性。
5. 混凝土养护和结构防水（1）混凝土养护：混凝土养护是确保混凝土强度和耐久性的重要环节，要求根据养护规范进行养护措施。
钢管束混凝土组合结构安装施工工艺摘要：钢管束混凝土组合结构作为一种新型的建筑结构，将钢材和混凝土的优势相结合，具有很好得抗震性能，构件采用工厂化制造，建筑垃圾少，绿色环保，符合国家推广装配式建筑的发展要求。
在建筑转型升级和建筑工业化发展关键时期，国家对装配式建筑的扶持使得新型装配式结构类型快速发展，钢管束混凝土组合结构的出现使得工业化进程向前迈进一大步。
把握和控制钢管束混凝土组合结构施工过程要点，对结构质量的形成有重要作用。
本文结合工程实例对钢管束混凝土组合结构安装施工工艺展开探讨。
关键词：钢管束混凝土；组合结构；施工工艺前言：由钢管束与束内混凝土组合而成共同受力的构件，再与钢梁构件等组成的结构体系。
钢管束构件在建筑结构中起剪力墙的作用，墙面厚度和宽度依建筑结构设计尺寸而定，安装分节高度依结构设计及钢管束构件制作、运输、安装条件而定（一般以2-3层一节为宜）。
1钢管束构件的基本型式根据建筑结构剪力墙的截面形式，钢管束构件的基本型式有三种，即一字型（示意并简称I型）、边角型（示意并简称L型）和中角型（示意并简称ㄒ型或⊥型）。
其它还有十字型、工字型、Z字型等，它们都是由上述三种基本型式组成的。
I型钢管束 L型钢管束⊥型钢管束图1钢管束基本形式2工程概况本工程位于我国某市，建筑总面积近12万㎡，其中地上近8万㎡，地下4万㎡，地下2层，地上17～23不等层数，建筑总高度53.65～69.45m不等。
抗震等级为四级，耐火等级为一级。
主体结构采用钢管束混凝土组合结构。
3钢管束混凝土组合结构施工工艺3.1工程整体的管控结合工程的特点，在施工过程中，对该工程钢管束混凝土组合结构施工制定了“钢管束墙为主，衔接为重，控制节点，保证重点”为总体思路。
以整体工程施工组织总设计的总体部署要求为原则，保证钢管束和混凝土结构的施工顺利交接、先后有序、自然过渡。
在时间上计划先行、统筹考虑，综合安排，充分考虑该工程施工期间风、雨、雪天气对工程施工的不利影响。
钢管束混凝土组合剪力墙施工工法一、前言钢管束混凝土组合剪力墙施工工法是一种重要的结构工程形式，通过将钢管镶嵌在混凝土墙体中，增加了墙体的强度和刚度，提高了建筑物的整体抗震能力。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点钢管束混凝土组合剪力墙施工工法具有以下几个特点：1. 高强度：钢管在混凝土墙体中起到钢筋的作用，增加了墙体的强度，能够承受较大的荷载和抗震力。
2. 刚度大：钢管和混凝土墙体形成组合结构，增加了墙体的刚度和稳定性，提高了建筑物的整体刚度。
3. 施工快速：钢管束经过预制，可以快速安装，加快了施工进度，减少了工期。
4. 工艺简单：施工过程相对简单，不需要复杂的模板和支撑，适用于各种墙体形式。
5. 效果显著：经过实践验证，该工法在提高建筑物抗震性能方面效果显著，并且具有较高的经济性和适用性。
三、适应范围钢管束混凝土组合剪力墙施工工法适用于各种建筑形式和结构类型，尤其适用于高层建筑和地震频繁区域的建筑物。
该工法在抗震、抗震、延性等方面具有明显优势，被广泛应用于住宅楼、办公楼、医院、学校等建筑物的结构设计中。
四、工艺原理钢管束混凝土组合剪力墙施工工法的理论依据是通过将钢管束嵌入混凝土墙体中，钢管和混凝土形成一种密集可靠的组合结构，共同承担荷载和抗震作用。
在施工过程中，采取了预制钢管束、嵌入混凝土墙体、加固连接件等技术措施，确保了施工工法的稳定和可靠。
五、施工工艺1. 钢管束预制：根据设计要求，制作合适尺寸和规格的钢管束，预先嵌入连接件。
2. 墙体施工：根据设计图纸和施工方案，搭建模板，浇筑混凝土墙体，并在适当位置预留钢管束的位置。
3. 钢管束安装：将预制好的钢管束嵌入混凝土墙体中，连接钢管束与混凝土墙体。
4. 加固连接件：通过螺栓、焊接等方式，加固连接件与墙体和钢管束的连接，提高墙体的整体稳定性。
钢管混凝土结构施工技术钢管混凝土是将普通混凝土填人薄壁圆形钢管内形成的一种钢一混凝土组合结构。
其工作原理是：借助内填混凝土增强钢管壁的稳定性；借助钢管对核心混凝土的套箍(约束)作用，使核心混凝土处于三向受压状态，从而使核心混凝土具有更高的抗压强度和抗变形能力。
钢管混凝土适合于高层、大跨、重载和抗震抗爆结构的受压杆件。
钢管混凝土在本质上属于套箍混凝土。
它除具有一般套箍混凝土的强度高、重量轻、塑性好、耐疲劳、耐冲击等优点外，在施工工艺方面还具有以下一些独特优点：1)钢管本身即为耐侧压的模板，浇筑混凝土时可省去支模和拆模工作。
2)钢管兼有纵向钢筋(受拉和受压)和箍筋的作用，制作钢管比制作钢筋骨架省工，且便于浇筑混凝土。
3)钢管本身又是劲性承载骨架，其焊接工作量比一般型钢骨架少，可以简化施工安装工艺、节省脚手架、缩短工期、减少施工场地。
在寒冷地区，可以冬季安装钢管骨架，春季浇筑混凝土，施工不受季节限制。
钢管混凝土与钢结构相比，在自重相近和承载能力相同的条件下，可节省钢材约50％，且焊接工作量大幅度减少；与普通混凝土结构相比，在保持钢材用量相近和承载能力相同的条件下，构件的截面面积可减少约一半，混凝土用量和构件自重相应减少约50％。
20世纪90年代以来，我国高层建筑开始采用钢管混凝土柱。
如23层的厦门金源大厦，地下1层至地上19层的全部28根柱以及20～23层的4根角柱，均采用钢管混凝土；北京四川大厦(地上32层，高100m)，地下3层柱全部采用直径为70cm钢管混凝土。
1999年建成的深圳赛格广场大厦(地上72层，高291.6m)，是我国自行投资、设计、全部采用国产钢材、自行加工和施工的最高的钢管混凝土结构高层建筑。
赛格广场大厦塔楼部分采用框筒结构体系，框架采用钢管混凝土柱、钢梁和压型钢板组合楼盖，内筒由28根钢管混凝土密排柱组成，受力最大的钢管混凝土柱，截面为φ1600mm×28mm，Q345钢材，内填C60混凝土。
钢管束混凝土重点项目施工专项方案清晨的阳光透过窗户洒在桌面上，我泡了一杯清茶，打开电脑，开始构思这个“钢管束混凝土重点项目施工专项方案”。
钢管束混凝土，这是一种新兴的施工技术，以其高强度、高稳定性在建筑行业备受瞩目。
我们就来详细谈谈这个方案。
一、项目背景及目标这个项目位于繁华的都市，是一栋高度达到200米的超高层建筑。
项目目标是在保证质量和安全的前提下，提高施工效率，缩短工期，降低成本。
为此，我们采用了钢管束混凝土施工技术。
二、施工准备工作1.人员准备：组建一支专业的钢管束混凝土施工团队，包括项目经理、工程师、技术员、施工人员等。
2.材料准备：选用优质的钢管、混凝土、钢筋等材料，确保项目质量。
3.设备准备：根据施工需求，配置相应的施工设备，如塔吊、泵车、混凝土搅拌车等。
4.技术准备：组织施工人员学习钢管束混凝土施工技术，确保施工顺利进行。
三、施工流程1.基础施工：采用桩基施工，确保基础稳定。
2.钢管束制作：根据设计图纸，制作钢管束，注意焊接质量和防腐处理。
3.钢管束安装：利用塔吊将钢管束吊装至预定位置，进行焊接固定。
4.混凝土浇筑：采用泵车将混凝土输送至钢管束内部，确保混凝土填充密实。
5.钢筋绑扎：按照设计要求，将钢筋绑扎在钢管束外部。
6.模板安装：安装模板，确保混凝土浇筑后表面平整。
7.混凝土养护：对浇筑后的混凝土进行养护，提高其强度。
8.模板拆除：待混凝土强度达到设计要求后，拆除模板。
9.施工缝处理：对施工缝进行清理、打磨，确保缝口平整。
10.外墙施工：进行外墙保温、防水、装饰等施工。
四、施工质量控制1.严格把控材料质量，选用优质钢管、混凝土等材料。
2.加强施工过程监控，确保施工质量。
3.定期对施工人员进行培训，提高施工技能。
4.采用先进的施工设备，提高施工效率。
五、施工安全措施1.制定完善的施工安全管理制度，明确责任分工。
2.加强施工现场安全防护，设置安全警示标志。
3.对施工人员进行安全教育，提高安全意识。
装配式建筑钢管混凝土束结构施工技术摘要：近年来，我国经济水平的快速发展，同时也推动了建筑行业的进程。
装配式混凝土结构施工技术是一项新技术，其能有效增强到建筑工程的整体质量，降低到投入的成本，同时还能有效减少到对周围环境的污染，已被广泛应用到房屋建筑中。
关键词：装配式建筑；钢管混凝土束；钢筋桁架；楼承板引言装配式混凝土结构施工技术是一种包含多种工序的施工技术，比如工厂预制、构件组装以及安装评价等，其在房屋建筑工程中的应用既降低了施工过程中对环境的污染，又提高了工程项目的施工效率，已成为了房屋建筑工程的主要发展趋势。
1装配式混凝土结构概述预制混凝土及其新结构的生产是新型建筑业进一步发展的必然结果。
它不仅完全符合绿色建筑持续发展的要求，而且代表着未来建筑性能的持续发展。
预制建筑物外观的生产通常是指工厂产品在建筑现场之间的预制构件生产之间的组装。
从各种形式的整体结构来看，预制混凝土的材料结构，钢结构的基本结构，结构的建筑也可以分为流水线型的新型建筑。
预制混凝土板的结构形式是指通过将所有预应力混凝土添加到水泥混凝土或钢柱构件的预制结构构件中，连接和浇注混凝土而形成的整体结构。
通常是混合太多材料并添加原材料以统一标准的方法。
后处理过程中，为了加强和改善建筑材料的实际情况和质量，通常包括工厂生产的预制件，现场施工以及许多要转移到生产工厂后才能进行现场操作。
它是建筑工业发展的重要组成部分。
2工作原理钢结构预制装配式房屋将房屋拆分成各种构件（墙、柱、梁、板、楼梯），在工厂进行预制生产，再在现场通过必要的节点连接、局部现浇拼装成整体的装配式结构。
该结构墙体由多个钢管并排连接在一起形成钢管束，内部浇筑混凝土形成钢管混凝土束组合剪力墙或钢管混凝土束组合结构异形柱，主要作为竖向承重构件和抗侧力构件。
水平结构为H型钢梁结合装配式钢筋桁架楼承板。
3装配式混凝土结构施工技术的优势3.1实现绿色环保目标预制外墙板是装配式混凝土结构施工中一种较为常见的施工技术，可为本工程项目大约减少约40%的木材使用量。

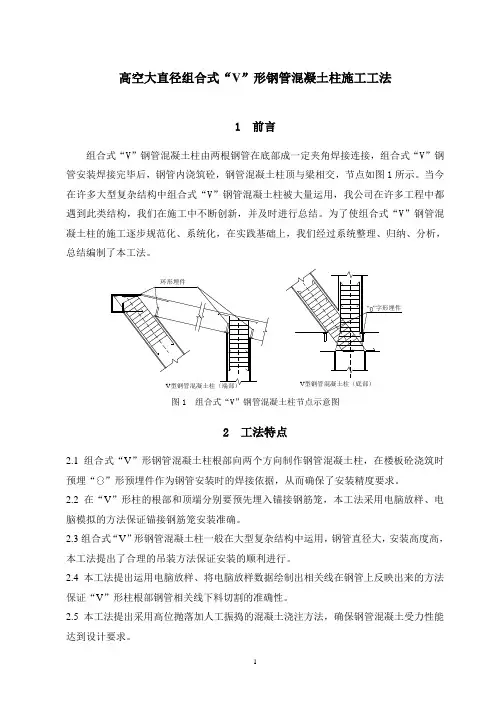

高空大直径组合式“V ”形钢管混凝土柱施工工法1 前言组合式“V ”钢管混凝土柱由两根钢管在底部成一定夹角焊接连接，组合式“V ”钢管安装焊接完毕后，钢管内浇筑砼，钢管混凝土柱顶与梁相交，节点如图1所示。
当今在许多大型复杂结构中组合式“V ”钢管混凝土柱被大量运用，我公司在许多工程中都遇到此类结构，我们在施工中不断创新，并及时进行总结。
为了使组合式“V ”钢管混凝土柱的施工逐步规范化、系统化，在实践基础上，我们经过系统整理、归纳、分析，总结编制了本工法。
“V”型钢管混凝土柱根部和顶端节点示意图V 型钢管混凝土柱（底部）V 型钢管混凝土柱（端部）环形埋件“ ”字形埋件图1 组合式“V ”钢管混凝土柱节点示意图2 工法特点2.1 组合式“V ”形钢管混凝土柱根部向两个方向制作钢管混凝土柱，在楼板砼浇筑时预埋“”形预埋件作为钢管安装时的焊接依据，从而确保了安装精度要求。
2.2 在“V ”形柱的根部和顶端分别要预先埋入锚接钢筋笼，本工法采用电脑放样、电脑模拟的方法保证锚接钢筋笼安装准确。
2.3组合式“V ”形钢管混凝土柱一般在大型复杂结构中运用，钢管直径大，安装高度高，本工法提出了合理的吊装方法保证安装的顺利进行。
2.4本工法提出运用电脑放样、将电脑放样数据绘制出相关线在钢管上反映出来的方法保证“V ”形柱根部钢管相关线下料切割的准确性。
2.5 本工法提出采用高位抛落加人工振捣的混凝土浇注方法，确保钢管混凝土受力性能达到设计要求。
3 适用范围本工法适用于安装高度高，钢管直径较大的组合式“V”形钢管混凝土柱的施工，并为其他的组合式“V”形钢管混凝土柱的施工提供参考。
4 工艺原理4.1 钢管和预埋件的加工难度和精度要求很高，施工时采用了电脑放样、将电脑放样数据绘制出相关线在钢管上反映出来，从而解决了加工的难点和精度要求。
4.2施工时通过电脑模拟试验，并利用全站仪控制斜管上下斜率，利用经纬仪控制斜管左右位置，从而解决了斜管吊装定位难的困难。

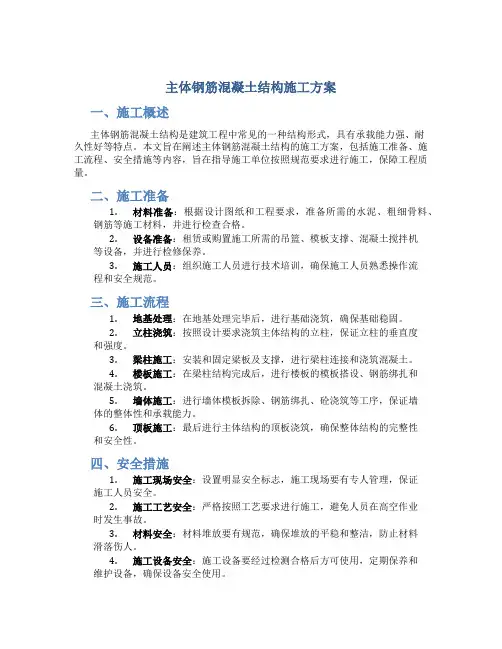

主体钢筋混凝土结构施工方案一、施工概述主体钢筋混凝土结构是建筑工程中常见的一种结构形式，具有承载能力强、耐久性好等特点。
本文旨在阐述主体钢筋混凝土结构的施工方案，包括施工准备、施工流程、安全措施等内容，旨在指导施工单位按照规范要求进行施工，保障工程质量。
二、施工准备1.材料准备：根据设计图纸和工程要求，准备所需的水泥、粗细骨料、钢筋等施工材料，并进行检查合格。
2.设备准备：租赁或购置施工所需的吊篮、模板支撑、混凝土搅拌机等设备，并进行检修保养。
3.施工人员：组织施工人员进行技术培训，确保施工人员熟悉操作流程和安全规范。
三、施工流程1.地基处理：在地基处理完毕后，进行基础浇筑，确保基础稳固。
2.立柱浇筑：按照设计要求浇筑主体结构的立柱，保证立柱的垂直度和强度。
3.梁柱施工：安装和固定梁板及支撑，进行梁柱连接和浇筑混凝土。
4.楼板施工：在梁柱结构完成后，进行楼板的模板搭设、钢筋绑扎和混凝土浇筑。
5.墙体施工：进行墙体模板拆除、钢筋绑扎、砼浇筑等工序，保证墙体的整体性和承载能力。
6.顶板施工：最后进行主体结构的顶板浇筑，确保整体结构的完整性和安全性。
四、安全措施1.施工现场安全：设置明显安全标志，施工现场要有专人管理，保证施工人员安全。
2.施工工艺安全：严格按照工艺要求进行施工，避免人员在高空作业时发生事故。
3.材料安全：材料堆放要有规范，确保堆放的平稳和整洁，防止材料滑落伤人。
4.施工设备安全：施工设备要经过检测合格后方可使用，定期保养和维护设备，确保设备安全使用。
五、施工质量要求1.尺寸准确：主体结构的尺寸要满足设计要求，保证结构的承载能力和稳定性。
2.混凝土质量：混凝土要按照比例配制，浇筑时注意振实，确保混凝土质量符合标准。
3.钢筋验收：钢筋的加工和绑扎要符合要求，验收合格后使用，确保结构的受力性能。
六、施工验收施工完成后，需要进行抽测验收，并由监理单位进行验收，包括结构尺寸、混凝土强度、钢筋质量等方面的验收，确保结构符合设计要求。

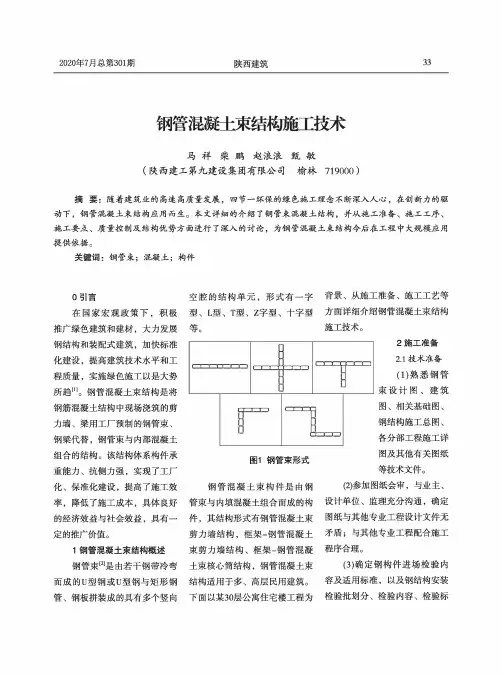

钢管混凝林马祥柴鹏赵浪浪甄敏(陕西建工第九建设集团有限公司榆林719000)摘要：随着建筑业的高速高质量发展，四节一环保的绿色施工理念不断深入人心，在创新力的驱动下，钢管混凝土束结构应用而生。
本文详细的介绍了钢管束混凝土结构，并从施工准备、施工工序、施工要点、质量控制及结构优势方面进行了深入的讨论，为钢管混凝土束结构今后在工程中大规模应用提供依据。
关键词：钢管束；混凝土；构件0引言在国家宏观政策下，积极推广绿色建筑和建材，大力发展钢结构和装配式建筑，加快标准化建设，提高建筑技术水平和工程质量，实施绿色施工以是大势所趋m。
钢管混凝土束结构是将钢筋混凝土结构中现场浇筑的剪力墙、梁用工厂预制的钢管束、钢梁代替，钢管束与内部混凝土组合的结构。
该结构体系构件承重能力、抗侧力强，实现了工厂化、保准化建设，提高了施工效率，降低了施工成本，具体良好的经济效益与社会效益，具有一定的推广价值。
1钢管混凝土束结构概述钢管束何是由若干钢带冷弯而成的U型钢或U型钢与矩形钢管、钢板拼装成的具有多个竖向空腔的结构单元，形式有一字型、L型、T型、Z字型、十字型图1钢管束形式钢管混凝土束构件是由钢管束与内填混凝土组合而成的构件，其结构形式有钢管混凝土束剪力墙结构，框架-钢管混凝土束剪力墙结构、框架-钢管混凝土束核心筒结构，钢管混凝土束结构适用于多、高层民用建筑。
下面以某30层公寓住宅楼工程为背景、从施工准备、施工工艺等方面详细介绍钢管混凝土束结构施工技术。
2施工准备2.1技术准备(1)熟悉钢管束设计图、建筑图、相关基础图、钢结构施工总图、各分部工程施工详图及其他有关图纸等技术文件。
(2)参加图纸会审，与业主、设计单位、监理充分沟通，确定图纸与其他专业工程设计文件无矛盾；与其他专业工程配合施工程序合理。
(3)确定钢构件进场检验内容及适用标准，以及钢结构安装检验批划分、检验内容、检验标准、检测方法、检验工具，在遵 循国家标准的基础上，参照部标 或其他权威认可的标准，确定后 在工程中使用。
