初三物理光的反射试题答案及解析1.（2分）请在图中作出入射光线AO的反射光线，并大致作出其折射光线。

【答案】如图所示【解析】根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线；根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向．【考点】光的反射和折射2.如图所示，欲使用一平面镜将与水平面夹角为30o的入射光线沿水平方向射出，请你用作图的方法确定平面镜的位置（保留作图痕迹）。

【答案】如图（1）或（2）所示【解析】由光反射定律知：光的反射现象中，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即可．如图（1）所示。

由题意知入射光线与反射光线的夹角为180o-30o=150o，所以反射角等于入射角等于75 o，用三角板以入射光线为一边，在入射光线与反射光线夹角内作一个角等于75 o，该角的另一边即为法线，再过入射点作这个角平分线的垂线即可．如图（2）。

【考点】根据光的反射定律作光的反射光路图3.一束光从AO从空气斜射入水中，请在图中画出它的反射光线以及折射光线的大致方向．【答案】【解析】过入射点作出法线，然后在空气中法线的另一侧作出反射光线，使反射角等于入射角。

再在水中法线的另一侧作出折射光线，注意折射角小于入射角，在光线上标出箭头表示光传播的方向，如图所示：【考点】光的反射和折射4.下列四幅图中，图文对应关系不正确的是（）A．放大镜是利用凹透镜成像原理制成的B．哈哈镜是利用光的反射规律成像的C．光的色散现象是由于光的折射造成的D．这是矫正近视眼的光路图【答案】A【解析】A、放大镜是利用凸透镜成正立放大的虚像原理制成的，故A错误符合题意；B、哈哈镜是利用光的反射规律，故B正确，不符合题意；C、由于不同颜色的光通过三棱镜的折射程度不同，所以白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，故C正确，不符合题意．D、根据近视眼的成因，利用凹透镜能使光线发散的特点，在眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上，故D正确，不符合题意．故选A．【考点】凸透镜成像的应用；光的反射；光的色散；近视眼的成因与矫正办法．5.要使反射光线垂直于入射光线，入射角的大小为；沙漠上空出现海市蜃楼是属于光的（选填“反射”或“折射”）现象。

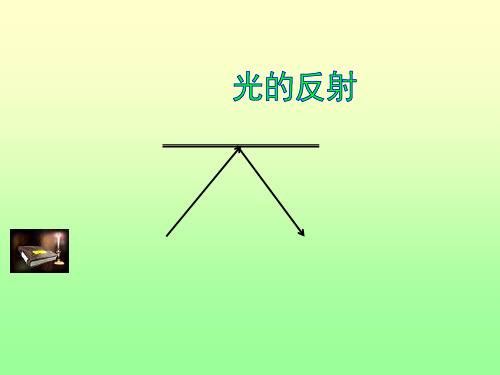

光的反射1.光的反射：光射到物体表面时，被物体表面反射回去的现象。

任何物体的表面都会发生反射。

我们能看见不发光的物体，是因为物体反射的光进入．．了我们的眼睛2.光的反射定律：（1）认识基本概念：入射光线、入射点、反射光线、法线、入射角、反射角一点、二角、三线O是入射点，AO是入射光线光线，OB是反射光线光线，法线：过入射点与反射面垂直的线，ON是法线入射角：入射光线与法线的夹角，∠AON 是入射角反射角:反射光线与法线的夹角，∠BON是反射角3、光的反射定律：在光的反射现象中①反射光线、入射光线和法线在同一个平面上；②反射光线、入射光线分居在法线的两侧；③反射角等于入射角。

猜想：让光束沿原来的反射光线BO入射，这时的反射光线会沿什么方向传播呢？实验证实：这时的反射光线沿OA方向在光的反射现象中，光路是可逆的。

作图：已知反射光线，作出入射光线并标出入射角的大小。

（1）作光路图时，一般先画出法线（虚线）（2）然后再画出入射光线或反射光线与平面镜的位置，对于光线不要忘了画箭头。

（3）要善于运用几何知识1. 请画出下图所缺的法线和光线.并指出入射角和反射角,并说出其大小.2. 已知反射光线与平面镜夹角为15º ，则入射角为_______，若转动平面镜，使入射角减小30º ，则反射光线和入射光线的夹角为_______。

4、镜面反射：入射光线平行，反射光线也平行，其他方向没有反射光。

如：平静的水面、抛光的金属面、平面镜）漫反射：由于物体的表面凸凹不平，凸凹不平的表面会把光线向四面八方反射。

入射光线平行，反射光线不平行我们能从不同角度看到本身不发光的物体，是因为光在物体的表面发生漫反射,无论是镜面反射，还是漫反射都遵循光的光的反射定律。

《光的反射》练习题一、选择题1．电视机遥控器可以发射一种不可见光，叫做红外线，用它来传递信息，实现对电视机的遥控。

不把遥控器对准电视机的控制窗口，按一下按钮，有时也可以控制电视机，这是利用（）A．光的直线传播 B．光沿曲线传播C．光的反射 D．光的可逆性2．光污染已成为21世纪人们关注的问题。

光学作图要点光学作图题是每年中考中的“常客”，虽然简单但学生经常是做而不对，对而不全. 现在跟着小编看一下光学作图中的要点，做到光学作图不失分.反射作图一.根据入射光线画出反射光线，并标明反射角要点：1. 法线要用虚线，法线与垂直面要标注垂直符号2. 光线一定要带箭头，反射光线的箭头是从入射点指向介质3. 入射角、反射角都是光线与法线的夹角，且反射角=入射角二、利用一块平面镜使太阳光水平射入隧道内，请画出平面镜的位置要点：1. 反射光线和入射光线夹角的角平分线就是法线的位置2. 法线要用虚线，法线与垂直面要标注垂直符号3. 平面镜的位置与法线垂直4. 画平面镜时，一定要用斜线标注出背面涂层折射作图一.根据入射光线画出折射光线，并标明折射角要点：1. 入射光线、反射光线分居法线两侧2. 法线要用虚线，法线与垂直面要标注垂直符号3. 发生折射时，空气中的角始终是大角二.水中S处有一条鱼，站在岸上的小明，看到的鱼却在S’处，画出小明看到鱼的光路图要点：1. 鱼的像是人眼逆着折射光线看到的，所以连接AS’,与水面的交点就是入射点2. 人看到鱼，是鱼反射的光线，经水面折射后进入人眼，因此光线方向为S→A平面镜作图一.画出物体AB在平面镜中的像要点：1. 物体上的特殊点，作此点关于平面镜的对称点2. 像、物连线用虚线并与平面镜垂直，且要标注垂直符号3. 成的像要用虚线表示（平面镜成虚像）二.OB、O’B’分别是S发出的两条光线经平面镜反射后的反射光线，画出发光点的位置要点：1. 反射光线的反向延长线为虚线，且交点为像点2. 像物的连线为虚线且与平面镜垂直，并标垂直符号3. 要用箭头标注光的传播方向4. 像、物关于镜面对称，而不是关于竖直面对称透镜作图类型一：凸透镜作图画出三条入射光线经过凸透镜后的折射光线要点：1. 通过光心的光经凸透镜后传播方向不变2. 通过凸透镜焦点的光经过凸透镜折射后平行于主光轴射出3. 跟主光轴平行的光经过凸透镜折射后通过焦点类型二：凹透镜作图画出三条入射光线经过凹透镜后的折射光线要点：1. 通过光心的光线经凹透镜后传播方向不变2. 射向凹透镜的光线，如果其延长线通过虚焦点，则该光线经凹透镜折射后平行于主光轴射出3. 跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线过虚焦点小试牛刀1. 如图所示，一束光从水中斜射向水面，入射光线及法线已画出，请画出这条入射光线的反射光线和大致的折射光线.2. 如图所示，一束光线垂直入射到1/4圆形玻璃砖的平面上，请画出光线透过玻璃射到空气中的光路图.3. 如图所示，竖直方向悬挂一面平面镜，P、Q为平面镜两个端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光凭上标出人通过平面镜所能观察到的范围Q1Q2，并画出光路图.4. 请画出图中所缺的光线.5. 如图所示，补画两条光线：光线AB通过凹透镜的折射光线，折射光线CD的入射光线.。

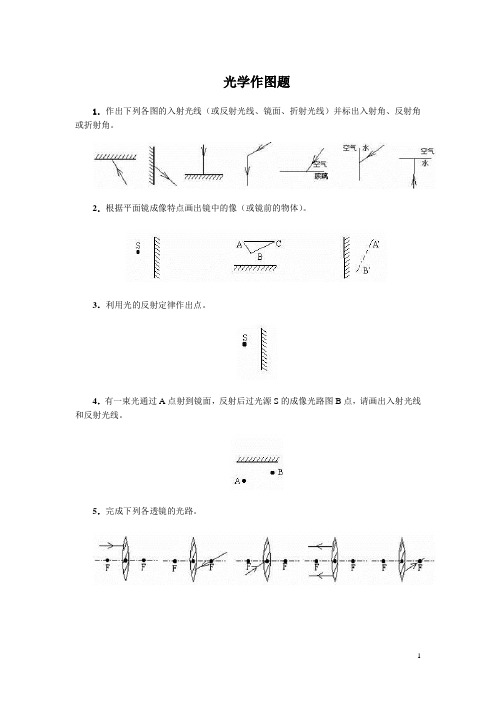

光学作图题
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。

2．根据平面镜成像特点画出镜中的像（或镜前的物体）。

3．利用光的反射定律作出点。

4．有一束光通过A点射到镜面，反射后过光源S的成像光路图B点，请画出入射光线和反射光线。

5．完成下列各透镜的光路。

6．在下图方框中填入适当的透镜，并完成光路。

7．下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：________；乙：________。

甲乙
8．如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中________为分界面；界面的________边是空气；∠________为入射角；∠________为反射角；∠________为折射角。

9．一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是（）
A．放大实像B．缩小的实像C．放大的虚像D．缩小的虚像
10．某同学做“研究凸透镜成像规律”实验时，所给的有下面不同焦距的四块凸透镜，实验中，光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是（）
A．f＝4厘米B．f＝8厘米C．f＝12厘米D．f＝16厘米。

初二物理光的反射试题答案及解析1.请你按照各题要求完成作图：(6分)(1)如图(1)，入射光线AO从空气斜射入水中，请画出反射光线和折射光线的大致传播方向．【答案】如图所示【解析】光的反射现象中，反射光线与入射光线分居法线两侧，反射角等于入射角。

以O为顶点，ON为角的一边，在ON的右侧作一个角∠BON等于入射角∠AON，在OB上添加表示光的传播方向的箭头，OB即为反射光线；光从空气进入水中时会发生折射现象，折射光线向法线方向偏折，以O为顶点，ON’为角的一边，作∠CON’,使折射角∠CON’小于入射角∠AON，OC即为折射光线。

【考点】光的反射与折射光路作图2.如图所示，入射光线AO照射到镜面上发生反射，OB为反射光线。

请根据光的反射定律，画图确定平面镜的位置。

【答案】见下图：【解析】做入射光线和反射光线夹角的角平分线，即为法线，再做法线的垂线就是平面镜。

【考点】光的反射3.当光垂直于反射面入射时，反射角为度，当保持入射光线方向不变，镜面转过60°时，反射光线和入射光线的夹角为度．【答案】0 120【解析】当光垂直于反射面入射时，入射光线与法线重合，入射角为0度，所以反射角为0度，保持入射光线方向不变，镜面转过60°时，法线转过60°，入射角为60°，所以反射角为60°，反射光线和入射光线的夹角为入射角与反射角的和，即：60°+60°=120°.【考点】光的反射定律，光的反射定律变式应用。

4.雨后的晚上，天刚放晴，地面虽已干，但仍留有不少积水，为了不致踩到地上的积水，月光走地上发亮处是积水，月光走地上暗处是积水（选填“背着”“迎着”）【答案】迎着背着【解析】迎着月光走时，有水的地方发生镜面反射，人和入射光线在法线两侧，反射光射入人的眼中，看到的比较亮，而地面发生漫反射，进入人眼的光相对较少，所以暗。

背看月光走时，有水的地方发生镜面反射，人和入射光线在法线的同一侧，反射光不会进入人眼，地面发生漫反射，会有少量的光进入人眼，此时，相对于水面来说要亮一些。

光的反射定律求入射角光的反射定律是光学中的经典定律之一，它描述了当光线从一个介质入射到另一个介质时，入射角和反射角之间的关系。

这个定律由迪斯科鲁斯在公元前3世纪提出，并由斯涅耐尔在17世纪进行了更完善的研究和描述。

光的反射定律可以用一个简单的几何示意图来表示。

假设有一个光线从空气中入射到一个平滑的玻璃平面上。

根据反射定律，入射角（即光线与法线的夹角）和反射角（即反射光线与法线的夹角）之间的关系是相等的。

即入射角等于反射角。

这个定律可以用一个数学公式来表达，即光线的入射角（记为θ1）等于反射角（记为θ2）。

这个公式可以表示为：θ1 = θ2。

这个公式适用于任何两种介质之间的光线反射情况，包括光从光疏介质到光密介质的反射，以及光从光密介质到光疏介质的反射。

光的反射定律在现实生活中有着广泛的应用。

其中一个具体的例子是反光镜。

反光镜是一种表面镀有铝或其他金属反射膜的镜子，它能够反射光线并使光线朝向特定的方向。

当光线照射到反光镜上时，根据反射定律，光线将以与入射角相等的角度反射出去。

这使得人们能够在驾驶时通过后视镜观察到后方的情况，提高了行车的安全性。

除此之外，光的反射定律还可以解释为什么我们能够看到镜子里的自己。

当光线照射到镜子上时，根据反射定律，光线会以与入射角相等的角度反射出去。

由于我们眼睛与光线形成一条直线，所以我们能够看到反射光线，即看到镜子里的自己。

光的反射定律不仅适用于平滑的表面，也适用于粗糙的表面。

当光线照射到粗糙表面时，光线会以各种不同的角度反射出去，但入射角和反射角之间的关系仍然成立。

这就是为什么我们能够看到朋友的脸即使在不光滑的墙壁上。

总结起来，光的反射定律是光学中一项重要的定律，它描述了光线从一个介质入射到另一个介质时入射角和反射角之间的关系，即入射角等于反射角。

这个定律在现实生活中有着广泛的应用，例如反光镜和镜子。

通过了解和应用这个定律，我们能够更好地理解光的行为并且利用光做出更多实际应用。

专题02 利用光的反射定律作图命题依据：光的反射定律内容反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。

光路是可逆的。

由此可见，对于反射光路图中，有三个要素即入射光线、反射光线、反射面（或法线）。

在这三个要素中只要知道任意两个就可做出第三个。

题型分类：利用光的反射定律作图考法（1）根据要求作出入射光线（或反射光线）；（2）根据光的反射定律以及入射角大小，标出反射角大小；（3）根据给定的入射光线和反射光线，作出法线；（4）根据给定的入射光线和反射光线，画出反射面；（5）根据光的反射定律找发光点（物体点）或像点。

由此可见，（1）（3）（4）为画线类；（2）为找角类，一般和画线类综合在一起；（5）为找点（成像）类。

利用光的反射定律作图注意事项（1）注意“箭头”方向；（2）法线一定要画成“虚线”；（3）一般涉及角度的作图题，要标出入射角、反射角的大小；（4）注意反射面的正面和反面；（5）反射面和法线间要有垂直符号“┐”。

1．反射定律画线类作图①已知入射光线、反射面（平面镜）画反射光线解题技巧：找入射点，过此点做反射面（镜面）的垂线，即法线。

方法步骤：●画出法线。

先找入射光线与反射面的交点（入射点），过入射点作垂直于反射面的直线即法线；●量出（算出）入射角大小；●画出反射光线。

根据反射角与入射角相等，作出反射光线（标箭头）。

将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，注意光线方向。

图2-1例题1（中考题型）如图2-1所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

图2-2【解题思路】根据反射定律进行分析。

首先找到入射点做出法线，再从题图中可以知道入射光线与镜面的夹角是30°，所以入射角为90°－30°=60°。

根据反射角等于入射角，反射光线与镜面的夹角也为30°，在法线右侧做出反射光线，如图2-3所示。
