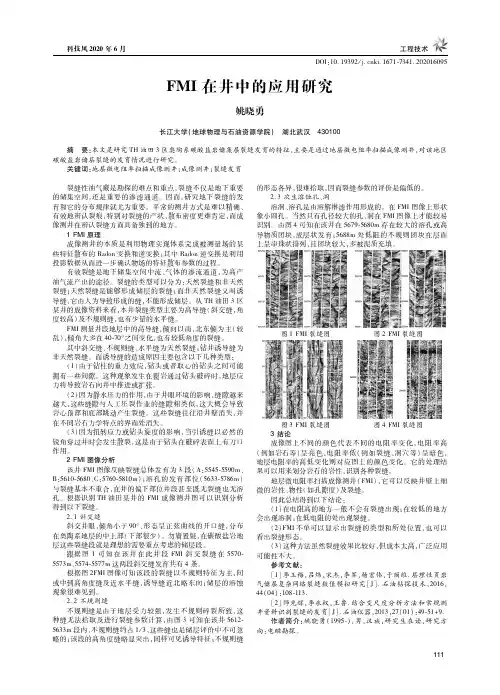

ＤＯＩ：１０．１９３９２／ｊ．ｃｎｋｉ．１６７１ ７３４１．２０２０１６０９５ＦＭＩ在井中的应用研究姚晓勇长江大学（地球物理与石油资源学院）　湖北武汉　４３０１００摘　要：本文是研究ＴＨ油田３区奥陶系碳酸盐岩储集层裂缝发育的特征，主要是通过地层微电阻率扫描成像测井，对该地区碳酸盐岩储层裂缝的发育情况进行研究。

关键词：地层微电阻率扫描成像测井；成像测井；裂缝发育 裂缝性油气藏是勘探的难点和重点，裂缝不仅是地下重要的储集空间，还是重要的渗滤通道。

因而，研究地下裂缝的发育和它的分布规律就尤为重要。

平常的测井方式是难以精确、有效地辨认裂痕，特别对裂缝的产状、散布密度更难肯定，而成像测井在辨认裂缝方面具备独到的地方。

１ＦＭＩ原理成像测井的本质是利用物理实现体系完成被测量场的某些特征散布的Ｒａｄｏｎ变换和逆变换；其中Ｒａｄｏｎ逆变换是利用投影数据从而进一步确认物场的特征散布参数的过程。

有效裂缝是地下储集空间中流、气体的渗流通道，为高产油气流产出的途径。

裂缝的类型可以分为：天然裂缝和非天然裂缝；天然裂缝是能够形成储层的裂缝；而非天然裂缝又叫诱导缝，它由人为导致形成的缝，不能形成储层。

从ＴＨ油田３区某井的成像资料来看，本井裂缝类型主要为高导缝（斜交缝，角度较高）及不规则缝，也有少量的水平缝。

ＦＭＩ测量井段地层中的高导缝，倾向以南，北东倾为主（较乱），倾角大多在４０ ７０°之间变化，也有较低角度的裂缝。

其中斜交缝、不规则缝、水平缝为天然裂缝；钻井诱导缝为非天然裂缝。

而诱导缝的造成原因主要包含以下几种类型：（１）由于钻柱的重力效应，钻头或者取心的钻头之间可能拥有一些间隙。

这种现象发生在覆岩通过钻头破碎时，地层应力将导致岩石向井中推进或扩张。

（２）因为静水压力的作用，由于井眼环境的影响，缝隙越来越大，这些缝隙与人工压裂作业的缝隙相类似，这大概会导致岩心顶部和底部跳动产生裂缝。

这些裂缝往往沿井壁消失，并在不同岩石力学特点的界面处消失。

地层微电阻率扫描成像测井在识别裂缝方面的应用目录摘要 (2)1. 地层微电阻率扫描成像测井简介 (3)1.1电极排列及测量原理 (4)1.2全井眼地层微电阻率扫描成像测井(FMI) (4)2.利用地层微电阻率成像测井识别裂缝 (5)2.1. 天然裂缝 (6)2.1.1非构造裂缝 (6)2.1.2构造裂缝 (8)2.2钻井诱生裂缝（诱导裂缝） (10)结论 (11)参考文献 (12)剩余油饱和度评价摘要测井技术是油气勘探的“眼睛”。

中国的隐蔽性油气藏多，客观要求这双眼睛特别明亮、敏锐，可是常规测井技术只能对地层性质做大致的划分，精度不够。

需要一种新的测井手段，就是成像测井。

成像测井（imaging logging）是根据钻孔中地球物理场的观测,对井壁和井周围物体进行物理参数成像的方法。

广义地说，成像测井应包括井壁成像、井边成像和井间成像。

井壁成像测井在技术上最成熟，包括井壁声波成像和地层微电阻率扫描成像。

井边成像主要是电阻率成像，所用的方法为方位侧向测井和阵列感应测井。

井间成像包括声波、电磁波和电阻率成像，在工程勘察中已得到比较广泛的应用，在石油勘探中也已获得一些成功的实例。

这种技术采集信息多，精度高，不受干扰，能准确确定地层的真正电阻率，是解决复杂储层测井评价的有力手段。

地面系统综合化、便携化、网络化。

未来的地面系统要具有多种作业功能，不仅可以挂接成像测井仪器和常规测井仪器进行裸眼井测井，还能挂接生产测井、测试、射孔、取芯等工具进行套管井测井，满足全系列测井服务的要求。

井下仪器集成化、高分辨、深探测、高可靠、高时效、低成本。

井下仪器测量探头阵列化，变单点测量为阵列测量以适应地层非均质的需要，为储层评价的深入提供丰富信息，奠定提高储层饱和度精度油气田生产测井论文的基础。

各种测井仪器的集成化测量不但提高了测井时效，而且改善了测井综合评价所需信息的一致性，提高了测井资料的整体评价水平。

关键字：测井；成像测井；地层微扫描测井图像裂缝识别测井1.地层微电阻率扫描成像测井简介地层微电阻率扫描成像测井是一种重要的井壁成像方法，它利用多极板上的多排钮扣状的小电极向井壁地层发射电流，由于电极接触的岩石成分、结构及所含流体的不同，由此引起电流的变化，电流的变化反映井壁各处的岩石电阻率的变化，据此可显示电阻率的井壁成像。

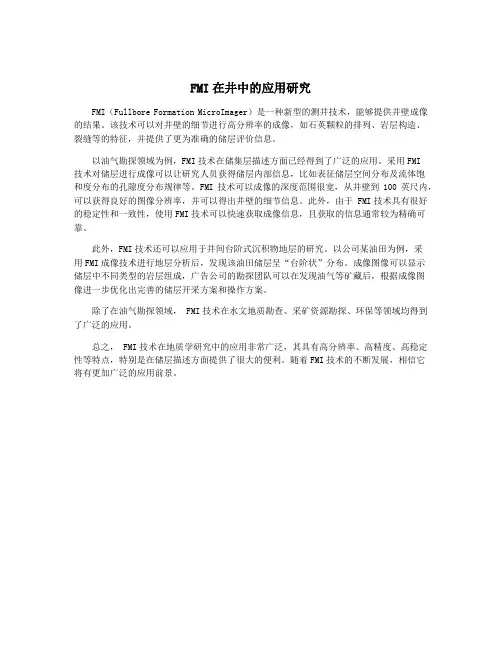

FMI在井中的应用研究
