第1章交流电力牵引区段脉冲轨道电路的形成一、概述轨道电路是用以检查一定区段上是否有列车和车辆占用的设备。
其原理是：在该区段内，利用轨枕相对绝缘的的两根钢轨传送信号电流，根据其是否被列车轮轴所短路，以检查这一区段，线路上是否被占用。
轨道电路在铁路信号现代化、自动化上，越来越多的被广泛应用，它既可用于区间的信号电路，也可用于车站的联锁电路，并能在非电化铁路上使用，也能在电气化铁道上使用。
随着直流和交流电气化铁道的发展，对轨道电路也提出了更高的要求，同时设备的现代化、自动化和列车速度的提高、牵引重量的增加，也要求有安全可靠的轨道电路。
轨道电路的工作是否稳定可靠是决定列车运行安全的首要因素。
因此对于轨道电路采用元器件必须慎重选择，以消除事故的根源，特别是要防止各个元件的故障和损坏、组件的故障，在任何情况下，都不能使轨道电路的接收设备错误的保持在工作状态。
轨道电路是一个十分复杂的问题，这是因为：1.两根钢轨有一定的阻抗，并且绝缘不良（道碴电阻每公里低到0.1欧姆）、由它构成的传输线路极不完善，它的参数随着道碴电阻状态和传送的信号频率而异。
2.电气化线路要求轨道电路不受牵引电流的干扰。
3.由于两根钢轨的直流电阻不对称（如钢轨的连接线不好），在该两根钢轨内牵引电流的不平衡，钢轨对地间的漏泄电流和附近交流接触网的感应电流，这三者都对轨道电路产生影响。
由牵引变电所、整流器和可控硅调速装置的机车，所产生的大量谐波也使这个问题更加复杂化。
4.相邻轨道电路之间一个或者两个绝缘节短路，理想状态下，不应使轨道继电器错误的保持在励磁状态。
绝缘区段无车时，这种短路必须导致轨道继电器的失磁，很快的检出事故。
5.钢轨的折断（电气折断）也应使轨道继电器失磁（最晚在第一趟列车通过以后）。
在电气化线路上，钢轨的折断，还能导致牵引电流完全不平衡，这种不平衡在任何场合都不应使轨道继电器励磁。
6.工频50周电源电压在220V±1020%范围变动，环境温度在-30℃~+60℃之间变化时，轨道电路的全部设备应仍能正常的工作。

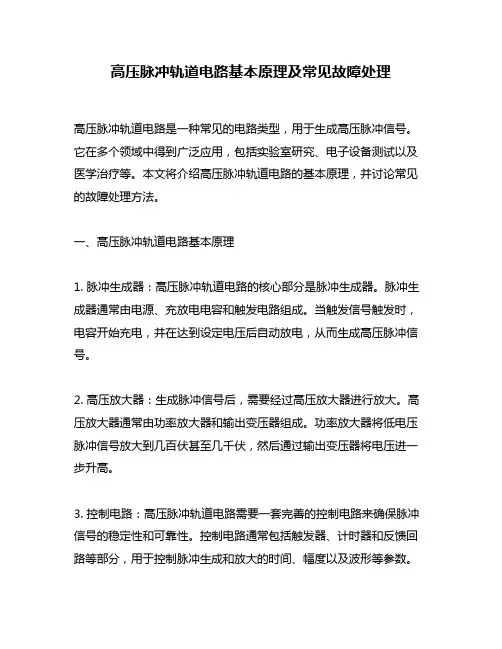

高压脉冲轨道电路基本原理及常见故障处理高压脉冲轨道电路是一种常见的电路类型，用于生成高压脉冲信号。
它在多个领域中得到广泛应用，包括实验室研究、电子设备测试以及医学治疗等。
本文将介绍高压脉冲轨道电路的基本原理，并讨论常见的故障处理方法。
一、高压脉冲轨道电路基本原理1. 脉冲生成器：高压脉冲轨道电路的核心部分是脉冲生成器。
脉冲生成器通常由电源、充放电电容和触发电路组成。
当触发信号触发时，电容开始充电，并在达到设定电压后自动放电，从而生成高压脉冲信号。
2. 高压放大器：生成脉冲信号后，需要经过高压放大器进行放大。
高压放大器通常由功率放大器和输出变压器组成。
功率放大器将低电压脉冲信号放大到几百伏甚至几千伏，然后通过输出变压器将电压进一步升高。
3. 控制电路：高压脉冲轨道电路需要一套完善的控制电路来确保脉冲信号的稳定性和可靠性。
控制电路通常包括触发器、计时器和反馈回路等部分，用于控制脉冲生成和放大的时间、幅度以及波形等参数。
二、常见故障处理方法高压脉冲轨道电路可能会出现各种故障，例如脉冲生成不稳定、放大器输出异常等。
下面将介绍几种常见故障的处理方法。
1. 脉冲生成不稳定：这可能是由于触发电路异常或电源问题所致。
检查触发器是否正常工作，可以使用示波器观察触发信号的波形。
如果触发信号不稳定或失真，可以考虑更换触发器或进行相应维修。
检查电源电压是否稳定，使用示波器测量电源波形。
如果电源波形不稳定，则可能需要更换电源或采取稳压措施。
2. 放大器输出异常：当高压放大器输出不正常时，首先需要检查功率放大器部分。
可以用示波器观察放大器输入和输出信号的波形，判断是否存在失真或幅度异常。
如果存在失真，可以考虑检查功率管或其他放大器元件是否工作正常。
还需要检查输出变压器是否连接正确，并且没有损坏或短路。
3. 波形失真：高压脉冲轨道电路的输出波形应该是一个幅度较高的脉冲信号。
如果波形出现失真或变形，需要仔细检查整个电路。
确认脉冲生成器输出的波形是否正常。
