导线束的捆扎公开课

绳结的各种打法学习教案一、教学内容本节课我们将学习《绳结技巧》教材的第三章“基础绳结打法”，详细内容包括掌握平结、横结、接绳结等基本绳结的打法，以及它们在实际生活中的应用。

二、教学目标1. 理解并掌握三种基本绳结（平结、横结、接绳结）的打法及其特点。

2. 培养学生的动手操作能力，提高他们的实际应用技巧。

3. 增强学生对绳结技巧的学习兴趣，激发他们探索更多绳结打法的热情。

三、教学难点与重点教学难点：横结和接绳结的打法技巧。

教学重点：三种基本绳结打法的掌握及其应用。

四、教具与学具准备1. 教具：绳结演示模型、教鞭、挂图。

2. 学具：每人一根2米长的绳索、剪刀、记录本、铅笔。

五、教学过程1. 实践情景引入（5分钟）利用挂图展示不同场景下绳结的应用，如攀岩、航海、野外求生等，让学生了解绳结在日常生活中的重要性。

2. 例题讲解（10分钟）讲解并演示平结、横结、接绳结的打法，让学生跟随示范进行练习。

3. 随堂练习（15分钟）学生分组进行练习，教师巡回指导，解答学生疑问。

4. 小组讨论（5分钟）各小组讨论所学绳结打法的优点和不足，分享学习心得。

5. 知识巩固（10分钟）教师挑选几名学生上台展示所学绳结打法，并对他们的操作进行点评。

6. 实际应用（10分钟）学生利用所学绳结技巧，模拟实际场景解决问题。

六、板书设计1. 平结、横结、接绳结的打法步骤。

2. 三种绳结的特点及适用场景。

七、作业设计1. 作业题目：熟练掌握三种基本绳结打法，并举例说明它们在实际生活中的应用。

答案：（1）平结：用于绑扎物品，如包裹、帐篷等。

（2）横结：用于固定绳索，如攀岩、航海等。

（3）接绳结：用于连接两根绳索，如拖车、拔河等。

2. 课后拓展：了解其他类型的绳结打法，并尝试制作一个绳结作品。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生掌握情况，教学方法的适用性等。

2. 拓展延伸：鼓励学生在课后了解更多绳结打法，提高他们的实践操作能力。

线束缠绕方法全文共四篇示例，供读者参考第一篇示例：线束是指一组电线或电缆，在车辆、船舶、飞机以及工业设备中被用来传输电气信号或能量。

线束通常由多根电线、电缆或光纤组成，并通过绝缘被绑扎在一起，以便安全可靠地传输电力或信号。

线束的制作是一项具有重要意义的工作，正确的线束绕绕方法可以保证线束的长期使用寿命和安全性。

线束的制作需要遵循一定的步骤和技巧。

下面介绍几种常用的线束绕绕方法，帮助大家更好地制作线束：1. 单根缠绕法单根缠绕法是线束制作中最简单的方法之一。

首先将所有的电线整齐排列，然后用胶带或绝缘胶套将它们绑扎在一起。

绑扎时要确保每根电线的长度相同，这样可以使线束更加整齐和美观。

单根缠绕法适用于少量电线或电缆，制作简便、快捷。

2. 捆扎法捆扎法是将多根电线或电缆按照一定的规则和方法捆扎在一起。

首先需要将电线依次排列好，然后用绳子、胶带或尼龙束带将它们绑扎在一起。

在捆扎的过程中要确保每根电线的位置正确，不要交叉或错位。

捆扎完成后，可以用保护套或护套进行覆盖，以增加线束的耐久性和安全性。

4. 管道套管法管道套管法是一种将电线或电缆放入管道或套管中进行绕绕的方法。

首先需要选择合适的管道或套管，然后将电线或电缆依次放入其中。

在放置的过程中要注意保持电线的间距和线束的整齐性，可适当添加固定卡扣或夹子以防止电线脱落。

最后可以用绝缘胶套或护套对管道或套管进行覆盖，增加线束的耐用性和安全性。

线束的绕绕方法种类繁多，适用于不同的场合和需求。

在制作线束时，需要根据实际情况选择合适的绕绕方法，并严格按照操作规程进行操作。

制作完整线束后，还要进行必要的检查和测试，确保线束的质量和性能符合要求。

线束制作虽然看似简单，但是要做到精益求精也需要付出不少功夫。

只有不断学习和实践，才能掌握更多的线束绕绕技巧，提高线束制作的质量和效率。

在实际工作中，线束的质量直接关系到设备的可靠性和安全性。

线束的绕绕方法是一项至关重要的工程技术，需要工程师们日常不断学习和积累经验，不断提升自己的制作技巧。

手工缠线束的技巧
手工缠线束是一种将多根电线整齐地绑扎在一起的技巧，常用于电子设备、汽车等领域。

以下是一些手工缠线束的技巧：
1. 准备工作：首先要确保所有需要绑扎的电线已经准备好，并且长度合适。

同时，准备一些绑扎线束所需的工具，如绑扎带、绑扎袋、胶带等。

2. 分组：将需要绑扎的电线按照功能或者颜色进行分组，这样可以更方便地进行后续的绑扎工作。

3. 排列顺序：确定好电线的排列顺序，可以根据使用频率或者连接顺序来确定。

将排列好的电线依次放置在工作台上，确保每根电线都有足够的长度。

4. 绑扎方法：选择一根长度适中的绑扎带，将其穿过电线束的底部，然后将绑扎带两端拉紧并固定。

在绑扎的过程中，要注意力度要适中，不要过紧或者过松，以免损坏电线。

5. 间距均匀：在绑扎的过程中，要确保每个绑扎点之间的距离是均匀的，这样可以使得整个线束看起来更整齐美观。

6. 固定尾部：当绑扎到线束的尾部时，可以使用胶带或者其他固定方法将其固定在一起，以防止线束松散。

7. 整理线束：最后，用手轻轻整理线束，使其外观更加整洁。

如果有需要，可以使用绑扎袋等来进一步保护线束。

手工缠线束需要耐心和细心，初学者可能需要多加练习才能掌握技巧。

同时，注意安全，在绑扎电线时要确保电路断开和电
源关闭，避免触电危险。

绑扎线束时也要注意不要过紧，以免影响电线的导电性能。

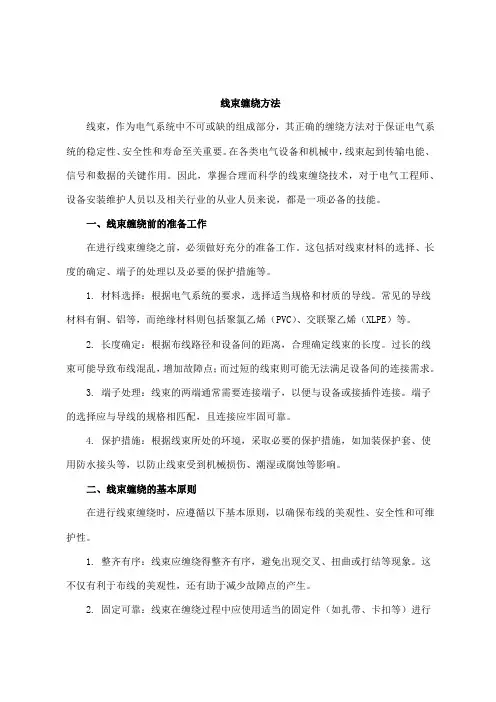

线束缠绕方法线束，作为电气系统中不可或缺的组成部分，其正确的缠绕方法对于保证电气系统的稳定性、安全性和寿命至关重要。

在各类电气设备和机械中，线束起到传输电能、信号和数据的关键作用。

因此，掌握合理而科学的线束缠绕技术，对于电气工程师、设备安装维护人员以及相关行业的从业人员来说，都是一项必备的技能。

一、线束缠绕前的准备工作在进行线束缠绕之前，必须做好充分的准备工作。

这包括对线束材料的选择、长度的确定、端子的处理以及必要的保护措施等。

1. 材料选择：根据电气系统的要求，选择适当规格和材质的导线。

常见的导线材料有铜、铝等，而绝缘材料则包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

2. 长度确定：根据布线路径和设备间的距离，合理确定线束的长度。

过长的线束可能导致布线混乱，增加故障点；而过短的线束则可能无法满足设备间的连接需求。

3. 端子处理：线束的两端通常需要连接端子，以便与设备或接插件连接。

端子的选择应与导线的规格相匹配，且连接应牢固可靠。

4. 保护措施：根据线束所处的环境，采取必要的保护措施，如加装保护套、使用防水接头等，以防止线束受到机械损伤、潮湿或腐蚀等影响。

二、线束缠绕的基本原则在进行线束缠绕时，应遵循以下基本原则，以确保布线的美观性、安全性和可维护性。

1. 整齐有序：线束应缠绕得整齐有序，避免出现交叉、扭曲或打结等现象。

这不仅有利于布线的美观性，还有助于减少故障点的产生。

2. 固定可靠：线束在缠绕过程中应使用适当的固定件（如扎带、卡扣等）进行固定，以防止线束在设备运行过程中因振动而松动或脱落。

3. 留出余量：在线束缠绕时，应在适当位置留出一定的余量，以便日后对线束进行维护或更换。

余量的设置应根据实际情况而定，既要考虑到维护的便利性，又要避免过多的余量导致布线混乱。

4. 标识清晰：为了便于日后对线束进行识别和维护，应在线束上标注清晰的标识。

标识内容包括线束的用途、规格、起点和终点等信息。

三、常见的线束缠绕方法在实际应用中，根据布线需求和场景的不同，可以采用多种线束缠绕方法。

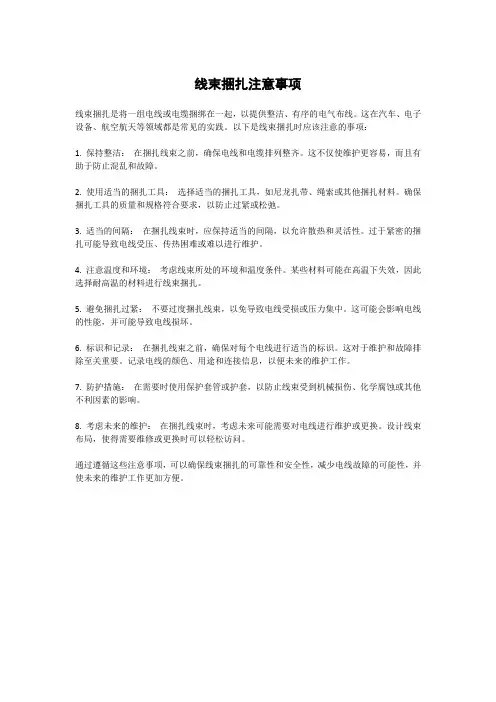

线束捆扎注意事项
线束捆扎是将一组电线或电缆捆绑在一起，以提供整洁、有序的电气布线。

这在汽车、电子设备、航空航天等领域都是常见的实践。

以下是线束捆扎时应该注意的事项：
1. 保持整洁：在捆扎线束之前，确保电线和电缆排列整齐。

这不仅使维护更容易，而且有助于防止混乱和故障。

2. 使用适当的捆扎工具：选择适当的捆扎工具，如尼龙扎带、绳索或其他捆扎材料。

确保捆扎工具的质量和规格符合要求，以防止过紧或松弛。

3. 适当的间隔：在捆扎线束时，应保持适当的间隔，以允许散热和灵活性。

过于紧密的捆扎可能导致电线受压、传热困难或难以进行维护。

4. 注意温度和环境：考虑线束所处的环境和温度条件。

某些材料可能在高温下失效，因此选择耐高温的材料进行线束捆扎。

5. 避免捆扎过紧：不要过度捆扎线束，以免导致电线受损或压力集中。

这可能会影响电线的性能，并可能导致电线损坏。

6. 标识和记录：在捆扎线束之前，确保对每个电线进行适当的标识。

这对于维护和故障排除至关重要。

记录电线的颜色、用途和连接信息，以便未来的维护工作。

7. 防护措施：在需要时使用保护套管或护套，以防止线束受到机械损伤、化学腐蚀或其他不利因素的影响。

8. 考虑未来的维护：在捆扎线束时，考虑未来可能需要对电线进行维护或更换。

设计线束布局，使得需要维修或更换时可以轻松访问。

通过遵循这些注意事项，可以确保线束捆扎的可靠性和安全性，减少电线故障的可能性，并使未来的维护工作更加方便。

导线束的捆扎与敷设1. 导线束的捆扎1.1常用工具A 绑绳(Lacing Cord 或者Lacing Tape Wire Harness Tie)对于直径小于1 inch的导线束使用单股绑绳对于直径较大的导线束使用双股绑绳使用前须根据施工区域的温度等级,选择相应类型的绑绳(一般而言：带有斑点的绑绳适用于高温区域，具体件号须查阅SWPM)B 塑料扎带(Plastic ties)不能在非增压区域内使用不能在高震动区域使用不能在温度等级为C或者D的导线束上使用如果扎带断裂会导致导线束与磨砂表面摩擦,则该区域不能使用塑料扎带如果扎带断裂会导致导线束与机械连杆有冲突,则该区域不能使用塑料扎带1.2 导线束的捆扎要求对于线管内的导线束,无需用绑绳或者塑料扎带捆扎对于封闭区域内的导线束,须适当地减小捆扎的间隔当导线束的支撑点间隔超过12inch时,需要捆扎导线束需要捆扎以防止滑动,但不能捆扎太紧以至于陷入绝缘层或者使绝缘层变形 捆扎前须将导线束中的导线理顺理直,确认导线没有随意交叉2. 导线束的敷设2.1 导线束的净空要求主要介绍导线束与机体结构，设备或者其他部件之间的净空要求。

导线束应该尽可能地远离易燃材料管路。

距结构和设备的锋利边缘不得低于0.13 inch距发热设备不得低于0.2 inch距水管和PITOT STATIC管路不得低于0.5 inch距排气引气管路不得低于1 inch距控制钢索、氧气管路和液压油燃油管路不得低于2 inch如果线束与某些管路正向分离，则可相应的减少之间的最小间隔要求，参考下图2.2 导线束松弛度的控制为什么需要松弛度：便于维护便于更换导线的终端防止导线束或者终端承受机械应力使得联结处可自由移动便于设备的拆卸防止机体的涨缩对导线束的影响松弛度的控制：导线束必须有足够的松弛度，但是不能过多导线束必须拥有与其长度相对应的松弛度导线束的插头的或其他终端的前6 feet必须有足够的松弛度如果导线束的两个支撑点之间的松弛度太多，则必须在两个支撑点之间增加适当的支撑点高震动区域的导线束，如果松弛度太小或者太多都易导致导线的断裂，太多的松弛度还容易造成导线的磨损3. 导线束的弯曲半径导线束敷设时弯曲半径的控制：导线或者电缆的最小弯曲半径为1.5inch或者其O.D的10倍同轴电缆的最小弯曲半径为1.5inch或者其O.D的6倍导线束的最小弯曲半径与其线束中最大直径的导线或者电缆的最小弯曲半径一致 对于全部带有保护套的导线束，其最小弯曲半径为1.5inch或者其导线束O.D的6倍对于拥有两股或者多股导线束组成的导线束，其最小弯曲半径为1.5inch或者其导线束O.D的6倍4. 实做技能培训点：4.1高温区域线束的保护：不能用低温度等级的导线来更换高温度等级的导线对于同轴电缆，须通过下列措施给予保护：--避免经过高温区域--将电缆放置于线管内4.2 轮舱区域的导线保护所有的导线必须用可伸缩的软管保护，软管的两端固定好必须定期频繁的检查导线与软管确保当部件全展开时，软管与导线没有承受应力。

绳结的各种打法学习教案一、教学内容本节课我们将学习《绳结技巧》教材的第3章“基础绳结打法”以及第4章“实用绳结应用”。

详细内容包括：平结、接结、滑结、双套结等基础绳结的打法，以及这些绳结在日常生活中的实际应用。

二、教学目标1. 让学生掌握基础绳结的打法，并理解其应用场景。

2. 培养学生的动手操作能力和团队协作能力。

3. 激发学生对绳结技艺的兴趣，提高他们的创新意识。

三、教学难点与重点重点：平结、接结、滑结、双套结的打法及其应用。

难点：绳结打法的熟练程度以及对各种绳结特点的理解。

四、教具与学具准备1. 教具：PPT、教学视频、实物绳结样品。

2. 学具：每人一根长1.5米的绳子。

五、教学过程1. 导入（5分钟）：通过展示实物绳结样品，引发学生对绳结技艺的兴趣，为新课学习做铺垫。

2. 知识讲解（10分钟）：讲解平结、接结、滑结、双套结的打法，以及它们在实际生活中的应用。

3. 演示与模仿（10分钟）：教师演示绳结打法，学生跟随模仿，教师巡回指导。

4. 随堂练习（10分钟）：学生自主练习绳结打法，教师个别辅导。

5. 小组合作（10分钟）：学生分组进行绳结打法竞赛，培养团队协作能力。

六、板书设计1. 《绳结的各种打法》2. 内容：平结：简单、实用，用于绑定物品。

接结：连接两根绳子，加强绳子的承重力。

滑结：可调节长度，适用于需要松紧的场合。

双套结：固定绳子，防止脱落。

七、作业设计1. 作业题目：每人至少掌握两种绳结打法，并说明其应用场景。

2. 答案示例：平结：可用于绑鞋带、绑帐篷等。

接结：可用于连接两根绳子制作晾衣绳、拖把等。

八、课后反思及拓展延伸1. 反思：本节课学生的动手操作能力得到了锻炼，但在团队合作方面还有待提高，今后教学中应加强对学生团队协作能力的培养。

2. 拓展延伸：鼓励学生在生活中发现其他有趣的绳结打法，下节课分享交流。

同时，推荐学生观看相关教学视频，提高绳结技艺。

重点和难点解析1. 教学目标中关于学生动手操作能力和团队协作能力的培养。

DOI：10.16661/ki.1672-3791.2017.35.223基于EWIS的飞机线路检查与维修方法分析申天海（北京飞机维修工程有限公司 北京 100000）摘 要:将先进的电子技术和控制技术应用到飞机的关键领域已经成为一种趋势，大量电子设备在飞机上的涌现，使得线路系统越发复杂，在飞机维修工作中，对线路的检查和维护提出了更高的要求，也就是说线路系统也必须满足持续适航的要求。

EWIS正是在这一背景下被提出，为线路系统的维护提供了重要指导和依据。

文章介绍了EWIS的定义和在线路维修工作中的内容，并以空客飞机为例对线路检查的要点进行了阐述，分析了故障原因, 总结出一种有效的导线修理方法。

关键词:电气线路连接系统 线路检查 典型损伤 导线修理中图分类号:V26 文献标识码:A 文章编号:1672-3791(2017)12(b)-0223-04随着飞机机载电子设备的逐渐增多，用于连接这些设备的导线数量也日趋庞大。

机上导线是电能和信号的传输通道，为计算机、仪表、传感器等各种设备的正常运行提供可靠保障。

由于导线及元件分散在各个系统中且构成非常复杂，给维护带来很多困难，线路系统的故障率也不断增加，已经对飞机安全运行造成严重威胁，而EW IS概念的出现对维护工作具有重要意义，为提高维修质量提供了重要支持。

1 EWIS的定义和维修工作内容1.1 EWIS的定义电气线路连接系统（Electrical Wiring Interconnection System，简称EWIS），由美国联邦航空局（FAA）在FAR25部第123号修正案中提出，将EW IS单独作为一个独立的系统提出，使得飞机线路和繁杂的元件更加系统化和规范化，给线路的维护理念和维修方法带来了改变，为线路故障的排除提供了重要依据。

EW IS是指安装在飞机任何区域、任何部位的，用于在两个或多个终端之间传送电能、数据和信号的各种导线、线路装置或它们的组合。
