线束行业培训资料线束行业培训资料一、简介线束是指将电气或光电连接器、保护管、绝缘材料等组合在一起形成的用来传递控制信号、电能或光能的装置。
线束行业近年来发展迅速，需求量不断增加，对专业人才的需求也越来越大。
为了满足行业发展的需求，提供相关的培训资料，帮助理解线束行业的基本知识和技能，提高工作效率。
二、线束行业基础知识1. 线束的基本组成线束主要由以下组件组成：连接器：用于连接电气元件或电子设备之间的导线与电缆。
保护管：提供线束保护和抗干扰能力。
绝缘材料：用于保护线束中的导线，防止漏电和短路。
包装材料：用于固定线束和保护线束。
2. 线束行业的应用领域线束行业广泛应用于各个领域，包括：汽车行业：汽车线束被广泛应用于汽车内部的电子设备和电气系统。
电子行业：各种电子设备和电气控制系统均需要大量的线束。
能源行业：电力传输和变电站等领域也需要使用线束。
航空航天行业：飞机、卫星等航空航天设备都离不开线束。
3. 线束行业的发展趋势随着科技的不断进步，线束行业也在不断发展。
未来的发展趋势包括：高性能材料的应用：随着材料科学的发展，高性能材料将被广泛应用于线束行业，提高线束的使用寿命和性能。
自动化生产技术的应用：自动化生产技术可以提高线束的生产效率和质量，减少人力成本。
智能线束的发展：智能线束结合了传感器技术和数据通信技术，能够实现线束的自动监控和管理。
三、线束行业的技能要求1. 熟练掌握线束的组装技术线束的组装技术包括导线剥离、导线插接、连接器固定等操作，需要掌握相应的工具和技巧。
2. 理解线束图纸和规范线束图纸和规范是线束设计的基础，需要能够准确理解和应用。
3. 掌握线束的测试和质量控制方法为了确保线束的质量和可靠性，需要进行测试和质量控制。
掌握相应的测试方法和质量控制标准是必要的。
4. 具备良好的沟通和协作能力线束行业通常需要与其他部门或客户进行沟通和协作，良好的沟通和协作能力可以提高工作效率。
四、线束培训资料推荐《线束设计基础》：详细介绍线束设计的基本知识和技能。
线束原理相关知识点总结一、线束结构与原理1. 线束的组成线束由导电线、绝缘套管、连接器、粘结带、保护套管等部分组成。
导电线负责传输电力和信号，绝缘套管用来保护导电线，连接器用来连接线束的不同部分，粘结带用来固定线束的整体结构，保护套管则用来保护线束免受外部环境的影响。
2. 线束的功能线束的主要功能是传输电力和信号，连接和控制车辆的各个电气部件。
它能够将发动机控制单元发送的指令传输到执行部件，同时将传感器采集的数据传输回发动机控制单元，实现车辆电气系统的正常工作。
3. 线束的分类根据用途不同，线束可以分为动力线束、信号线束和数据线束。
动力线束用来传输高电流的动力信号，信号线束用来传输低电流的控制信号，数据线束用来传输各种传感器采集的数据。
二、线束的故障和维修1. 线束的常见故障线束常见的故障包括导电线断裂、接头腐蚀、连接器松动、保护套管破损等。
这些故障会导致电气系统工作不稳定，甚至无法正常工作，需要及时进行维修和更换。
2. 线束的维修方法当出现线束故障时，一般的维修方法为检查线束的连接是否松动，检测导电线和连接器的电阻是否正常，检查保护套管是否破损。
如果发现有损坏的部分，需要及时更换。
另外，还可以对线束进行绝缘处理，以增加其抗干扰能力。
三、线束维护与保养1. 线束的保养为了延长线束的使用寿命，需要定期对线束进行清洁和保养。
在清洁时，应该使用干净的布或者软毛刷轻轻擦拭线束表面，避免使用强酸性或碱性清洁剂，以免损害线束的绝缘性能。
2. 线束的保护为了保护线束不受外部环境的影响，需要对线束进行加固和防护。
可以在线束上增加防水、防尘的保护套管，同时加固连接处，以增加线束的抗振性和耐久性。
四、线束的设计与制造1. 线束的设计线束的设计需要考虑车辆的结构和布局，以及各个电气部件之间的连接关系。
设计人员需要根据车辆的具体情况，确定线束的长度、截面积、接头位置和接头数量等参数，同时需要考虑线束的绝缘、防护和抗干扰能力。
线束厂培训资料一、线束的定义和用途线束是由多根电线或光纤组成的集合部件，用于传输电力、信号或者光信号。
它在各种电子设备和汽车等领域中被广泛应用，用于连接各个部件，实现电路的通信和传输功能。
二、线束的分类和结构根据应用场景和需求的不同，线束可以分为不同的类型和结构。
常见的线束包括电力线束、信号线束和光纤线束等。
不同类型的线束具有不同的组织结构，如单芯线束、多芯线束、布线束和绝缘线束等。

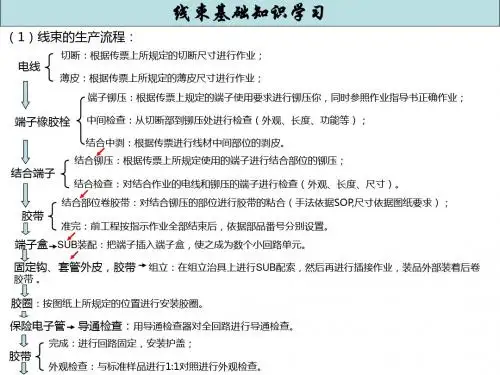

三、线束的制造过程线束的制造过程包括设计、剥皮、绝缘、组装和测试等环节。
首先，根据客户的需求进行线束设计，确定线束的结构和规格。
然后，使用剥线机对电线进行剥皮处理，去除外部绝缘层。
接下来，进行绝缘处理，一般采用绝缘套管或包覆绝缘的方法，以确保电线之间的绝缘性能。
完成绝缘后，进行线束的组装，将各个电线按照设计要求连接在一起，并进行固定。
最后，通过测试仪器对线束进行测试，以确保其质量和性能符合要求。
四、线束制造中的质量控制措施线束的质量控制是制造过程中非常重要的一环。
为了确保线束的可靠性和安全性，制造过程中需要采取一系列的质量控制措施。
例如，对原材料进行严格的筛选和检验，确保其符合规定的标准。
在制造过程中，进行必要的工艺检验和环境监控，以避免因为不良工艺或环境导致线束质量问题。
同时，还需要进行必要的功能和性能测试，以确保线束的功能和性能符合要求。
五、线束制造中的安全注意事项在线束制造过程中需要注意安全事项，以保障操作人员和设备的安全。
首先，操作人员需要进行必要的培训，熟悉线束制造的工艺和操作要点。
操作人员需要佩戴必要的防护设备，如手套、护目镜等。
同时，操作过程中需要注意防火和防爆措施，确保操作环境的安全。
对于有毒有害的化学品或材料，需要按照相关规定进行储存和处理，以防止对环境和人体造成危害。
六、线束的维护与保养线束在使用过程中需要进行定期的维护和保养，以延长其使用寿命和确保其正常运行。
首先，需要清洁线束表面的污物和灰尘，以保证正常的散热和导电性能。
线束重要基础知识点线束，也称电线束，是一种由多根电线或导线捆绑在一起形成的电气连接组件。
它通常用于汽车、航空航天、工业设备、家电等领域，用于将电力或信号传输至各个部件或设备。
以下是线束的一些重要基础知识点：1. 导线选择：线束中的导线材料需要根据使用环境和要求来选择。
常见的导线材料包括铜、铝和镀锡铜等，而导线的规格则需根据电流负荷、电压要求和线束所用空间来确定。
2. 绝缘材料：线束的绝缘材料用于包裹导线，以防止导线之间或导线与外界之间发生短路、漏电等情况。
常见的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等。
3. 编织套管：为了保护线束免受外界环境的影响，通常会在线束外部加上编织套管。
这种套管可以防水、耐磨，并提高线束的机械强度。
不同应用领域和要求可能选择不同材质的编织套管，如尼龙、聚酯纤维等。
4. 连接器：线束常常需要与其他组件或设备进行连接，这就需要选用合适的连接器。
连接器种类繁多，包括插头、插座、接头等等，要根据实际需要选择合适的连接器类型和规格。
5. 电磁兼容性（EMC）：线束的设计也需要考虑电磁兼容性，防止电磁辐射对其他系统或设备产生干扰。
为此，可以采取一些屏蔽措施，如应用屏蔽套管、屏蔽接头等，以减少电磁波的干扰。
6. 标准和认证：针对线束，在不同国家和行业都有相应的标准和认证要求。
例如，汽车行业的线束需要符合汽车制造商的要求，经过相关认证。
而对于航空航天领域的线束，更需要满足更高的安全性和可靠性标准。
以上是线束的一些重要基础知识点，深入了解并应用这些知识可以帮助我们设计和制造高质量、可靠性高的线束，满足不同领域的需求。
