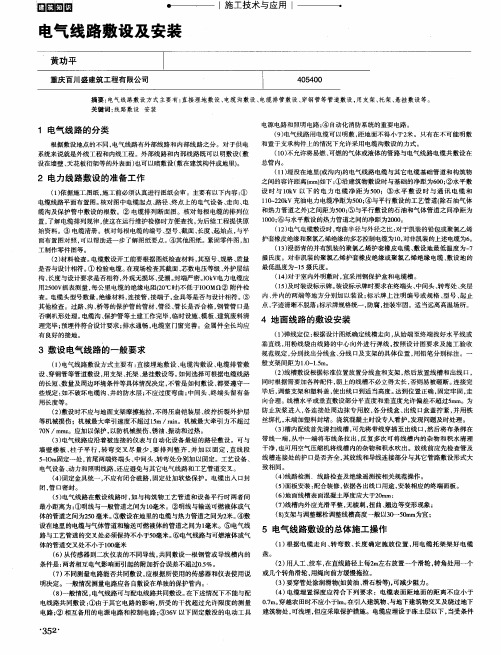

导线的敷设和安装

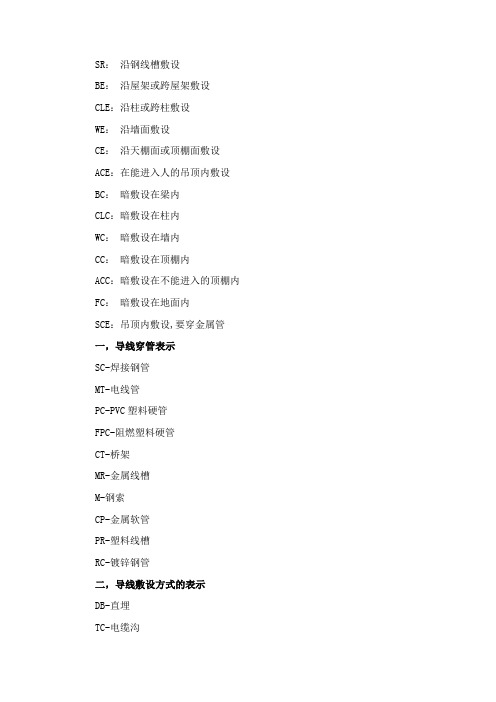

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电气工程线路敷设规范要求电气工程线路敷设是电力系统中至关重要的一部分，规范要求对于线路的安装、接线、敷设以及布线都有着明确的规定。

本文将介绍电气工程线路敷设的规范要求，以保证线路的安全和稳定运行。

一、线路敷设的材料选择在电气工程线路敷设过程中，需要选择具有良好导电性能和绝缘性能的材料。

例如，线路的导线应选用铜或铝等优质导电材料，同时要求导线的截面积能够满足电流传输要求。

此外，绝缘材料应具备良好的耐高温、耐磨损和抗拉力能力。

二、线路敷设的布线方式线路的布线方式应根据具体情况选择。

常见的布线方式包括明敷、暗敷和埋地敷设。

明敷是指线缆暴露于空气中，适用于室内小功率线路敷设；暗敷是指线缆埋入墙壁内，适用于室内大功率线路敷设；埋地敷设是指线缆埋设在地下，适用于户外和长距离线路敷设。

三、线路敷设的安全要求线路的敷设过程中要遵循安全操作规程，确保施工人员和周围环境的安全。

具体要求包括：1. 施工人员应穿戴符合要求的个人防护设备，如安全帽、防护眼镜、防护手套等。

2. 架空敷设线路的吊装设备应符合相关规定，使用时需进行安全检查。

3. 施工现场要保持整洁，防止杂物堆积和易燃物品存在。

四、线路敷设的容量计算线路敷设的容量计算是为了保证线路能够正常传输所需的电流。

容量计算涉及到线路长度、电流负载、电缆截面积等因素。

在进行容量计算时，应结合具体工程需求和规范要求，避免线路过载或电压损失过大。

五、线路敷设的接线要求线路的接线应符合规范要求，保证连接牢固可靠。

具体要求包括：1. 导线的接头应使用合适的连接器，并确保接触面积足够大。

2. 接线盒应选择适当的尺寸和材料，并保证内部绝缘良好。

3. 接线点应进行防护措施，防止外界因素引起短路或漏电等安全问题。

六、线路敷设的验收标准线路敷设完成后需要进行验收，以确保线路符合规范要求。

验收标准包括线路的电阻、绝缘电阻、接地电阻等参数的测试，以及线路的外观质量和安装完整性的检查。

只有通过验收的线路才能投入使用。

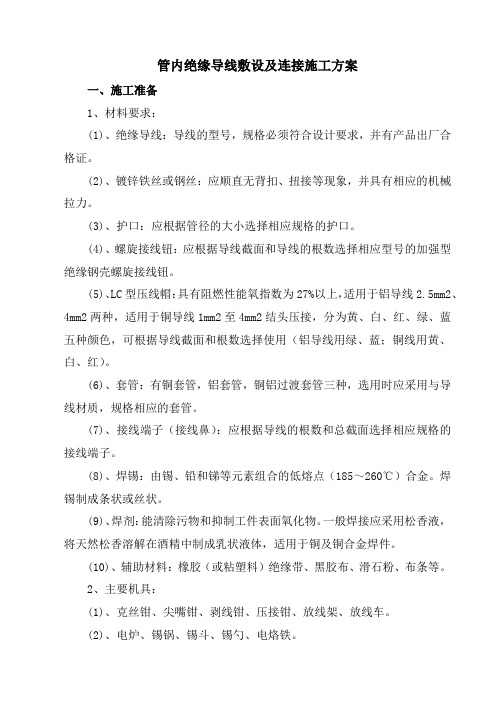

管内绝缘导线敷设及连接施工方案一、施工准备1、材料要求：(1)、绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

(2)、镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。

(3)、护口：应根据管径的大小选择相应规格的护口。

(4)、螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

(5)、LC型压线帽：具有阻燃性能氧指数为27%以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线用绿、蓝；铜线用黄、白、红）。

(6)、套管：有铜套管，铝套管，铜铝过渡套管三种，选用时应采用与导线材质，规格相应的套管。

(7)、接线端子（接线鼻）：应根据导线的根数和总截面选择相应规格的接线端子。

(8)、焊锡：由锡、铅和锑等元素组合的低熔点（185～260℃）合金。

焊锡制成条状或丝状。

(9)、焊剂：能清除污物和抑制工件表面氧化物。

一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。

(10)、辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。

2、主要机具：(1)、克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。

(2)、电炉、锡锅、锡斗、锡勺、电烙铁。

(3)、一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。

3、作业条件：(1)、配管工程或线槽安装工程配合土建结构施工完毕。

(2)、高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。

(3)、配合土建工程顶棚施工配管或线槽安装完毕。

二、工艺流程选择导线→扫管→穿带线（管口带护口）→放线与断线→导线与带线的绑扎→管内穿线→导线连接→导线接头包扎→线路检查及绝缘摇测三、操作工艺1、选择导线：(1)、应根据设计图规定选择导线。

进出户的导线宜使用橡胶绝缘导线。

(2)、相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。

建筑工程电气安装工程管线敷设施工方法要点1、电气管线预埋施工导线穿管暗敷时，应尽量减少转弯，不宜穿过设备基础。

穿过建筑物基础时，应加保护。

预埋电线管要留出丝扣，并套上管塞保护，埋在混凝土楼板内管线，接口可采用套管，严禁采用对口焊接。

穿过建筑物伸缩逢时，应按规范要求加补偿装置。

电线管预埋，直线长度超过15米时，必需加接线盒。

10米以上有1个弯，有2个弯位之后的必需加接线盒。

所有预埋线必需位置正确：经核对，与其它管线不应有碰头现象，特别要复核土建结构，了解砖样厚度，以免露出墙外。

管线预埋在墙、混凝土内的钢管需离表面净距不少于15mm，混凝土内平行电线管间距要大于25mm。

已预埋电线管的设备、基础、柱、模板上应设标志，并有基准线，方便折模后清理检查，对所有灯具、开关箱、插座预埋高度必需符合设计图纸的统一规定。

预埋电线管应连接紧密，无渗水现象。

所有管口、线盒应采取妥当的密封措施，防止水泥浆渗入造成堵塞。

所有管线煨弯，采用手动弯管机，弯曲半径不少于管外径6～7倍，电缆管为10倍。

表面不能有折、皱不平和弯曲现象。

切割后管必须打磨，并涂防腐油。

2、明敷管线敷设及穿配线明敷管线安装排列要整齐，金属管壁应光滑、完整、清洁、线管必须采用丝扣连接，在管接头两端应焊接跨接地线，吊架及沿墙敷设的电线管码固定牢固，间距均匀。

电气管路与水管或交叉敷设时，应在水管上面相互净距不小于0.2米，管路通过伸缩缝或沉降缝时，应加补偿装置。

天花棚内布线必须采用金属管或阻燃PVC管敷设，引至灯具部份需用金属软管接头与线盒固定，软管长度垂直不超过0.8米，水平敷设不超过1米，装在天花板内的筒灯，引出线接头不得外露，必须在筒灯上部线盒内密封，不得在天花内装设开关镇流器。

金属配线工程管子接入线盒必须采用锁紧螺母，管线直线长度15米或10米一个90°弯，有两个弯位之后，中间应设分线盒或接线盒。

电气管线弯曲半径不应小于管外径的6倍，电缆管不小于10倍，管口要打成喇叭型，管口边缘锉光滑；电缆穿管完毕，管口采用防火填料密封处理。

电线.电缆导管内敷设及配电箱安装（1）工艺流程：选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测（2）操作工艺1)选择导线1.根据设计图纸要求，正确选择导线规格.型号。

2.穿在管内绝缘导线的额定电压不低于500伏。

3.导线的分色：穿入管内的干线可不分色。

为了保证安全和施工方便，在线管出口处至配电箱.盘总开关的一段干线回路及各用电支路应按色标要求分色，L1相为黄色，L2相为绿色，L3相为红色，N(中性线)为淡兰色，PE(保护线)为绿／黄双色。

2)穿带线1.带线用φ1.2～2.0mm的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有20cm的余量。

2.如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。

3.当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。

3)扫管将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈.灰尘.泥水等杂物清除干净。

4)带护口按管口大小选择护口，在管子清扫完后，将护口套入管口上。

在钢管(电线管)穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。

5)放线及断线1.放线前应根据图纸对导线的品种.规格.质量进行核对。

2.放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免出现死扣和背花。

3.断线：剪断导线时，盒内导线的顶留长度为15cm，箱内导线的预留长度为箱体周长的1／2出产导线的预留长度为1.5m。

6)导线与带线的绑扎1.当导线根数为2～3根时，可将导线前端的绝缘层剥去，然后将线芯直接与带线绑回头压实绑扎牢固，使绑扎处形成一个平滑的锥体过渡部位。

2.当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一个平滑的锥体过渡部位，便于穿线。

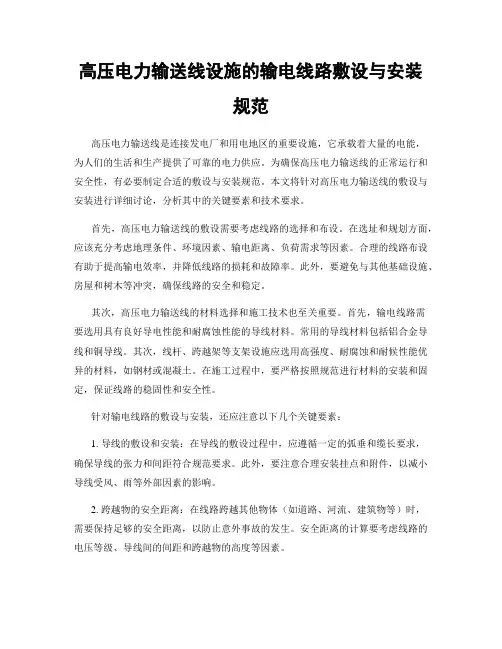

高压电力输送线设施的输电线路敷设与安装规范高压电力输送线是连接发电厂和用电地区的重要设施，它承载着大量的电能，为人们的生活和生产提供了可靠的电力供应。

为确保高压电力输送线的正常运行和安全性，有必要制定合适的敷设与安装规范。

本文将针对高压电力输送线的敷设与安装进行详细讨论，分析其中的关键要素和技术要求。

首先，高压电力输送线的敷设需要考虑线路的选择和布设。

在选址和规划方面，应该充分考虑地理条件、环境因素、输电距离、负荷需求等因素。

合理的线路布设有助于提高输电效率，并降低线路的损耗和故障率。

此外，要避免与其他基础设施、房屋和树木等冲突，确保线路的安全和稳定。

其次，高压电力输送线的材料选择和施工技术也至关重要。

首先，输电线路需要选用具有良好导电性能和耐腐蚀性能的导线材料。

常用的导线材料包括铝合金导线和铜导线。

其次，线杆、跨越架等支架设施应选用高强度、耐腐蚀和耐候性能优异的材料，如钢材或混凝土。

在施工过程中，要严格按照规范进行材料的安装和固定，保证线路的稳固性和安全性。

针对输电线路的敷设与安装，还应注意以下几个关键要素：1. 导线的敷设和安装：在导线的敷设过程中，应遵循一定的弧垂和缆长要求，确保导线的张力和间距符合规范要求。

此外，要注意合理安装挂点和附件，以减小导线受风、雨等外部因素的影响。

2. 跨越物的安全距离：在线路跨越其他物体（如道路、河流、建筑物等）时，需要保持足够的安全距离，以防止意外事故的发生。

安全距离的计算要考虑线路的电压等级、导线间的间距和跨越物的高度等因素。

3. 线杆和支架的选择与固定：线杆和支架是支撑输电线路的重要组成部分，其选择和固定对于线路的安全性和耐久性至关重要。

在选择线杆和支架时，要考虑地质条件、导线张力和风压等因素；在固定线杆和支架时，要确保施工质量，使用适当的固定设备和材料。

4. 接地系统的建设：高压电力输送线的接地系统是保障人身安全的重要设施。

接地系统的建设要符合规范要求，确保接地电阻满足标准，以提供良好的接地保护。

导线敷设方式的选择主要考虑以下因素：
1. 安全性：导线敷设要符合国家电气安全标准，比如防火、防水、绝缘等要求。

2. 经济性：选择合适的敷设方式可以减少施工成本和材料浪费。

3. 效率：敷设方式应能提高施工效率，并方便日后维护和检修。

常见的导线敷设方式包括：
1. 直埋敷设：适用于地下敷设，实施成本相对较低，但维护和检修不便。

2. 架空敷设：适用于户外长距离输电线路，安装维护方便，但受外部环境影响较大。

3. 导管敷设：适用于室内或室外，敷设在导管管道内，便于维护和更换，但施工成本较高。

常用导线配管的选择主要考虑以下因素：
1. 材料：常见的导线配管材料有金属（如钢管、铝合金管）和非金属（如PVC、HDPE）材料，应根据导线特性、环境要求和预算等因素选择合适的材料。

2. 尺寸：导线配管的尺寸应根据导线截面积和敷设要求确定，确保导线能够正常通行且安装方便。

3. 安装方式：可以选择悬挂、埋地、埋马道等不同的安装方式，根据具体情况选择合适的方式。

需要注意的是，导线敷设方式和配管选择应符合国家的相关电气安全标准和规范要求。

在实际操作中，还应根据具体情况综合考虑上述因素，选择最合适的方式和材料。

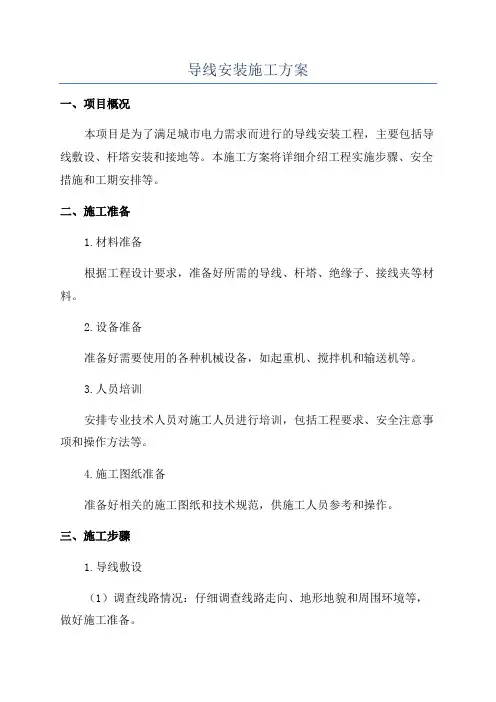

导线安装施工方案一、项目概况本项目是为了满足城市电力需求而进行的导线安装工程，主要包括导线敷设、杆塔安装和接地等。

本施工方案将详细介绍工程实施步骤、安全措施和工期安排等。

二、施工准备1.材料准备根据工程设计要求，准备好所需的导线、杆塔、绝缘子、接线夹等材料。

2.设备准备准备好需要使用的各种机械设备，如起重机、搅拌机和输送机等。

3.人员培训安排专业技术人员对施工人员进行培训，包括工程要求、安全注意事项和操作方法等。

4.施工图纸准备准备好相关的施工图纸和技术规范，供施工人员参考和操作。

三、施工步骤1.导线敷设（1）调查线路情况：仔细调查线路走向、地形地貌和周围环境等，做好施工准备。

（2）排除障碍物：清除敷设线路上的障碍物，确保敷设通畅。

（3）敷设导线：按照设计要求，使用起重机将导线卷取到相应位置，然后将导线一段段拉直并敷设在连接杆塔的位置。

2.杆塔安装（1）基础施工：根据设计要求，开挖杆塔基础，并进行加固处理，确保杆塔的稳固和安全。

（2）杆塔安装：使用起重机将杆塔吊装到基础上，并进行充分的调整和固定，确保成为一条直线。

3.接地施工（1）杆塔接地：根据设计要求，对安装好的杆塔进行接地处理，确保杆塔与大地之间的接触良好。

（2）导线接地：对敷设好的导线进行接地处理，确保导线与大地之间的连接良好。

四、安全措施1.安全防护设施：在施工现场设置安全防护网、警示标志等设施，确保施工人员的安全。

2.人员培训：提前对施工人员进行安全教育和培训，指导他们正确使用设备和采取必要的安全措施。

3.施工现场管理：设立专门的现场管理人员，对施工现场进行安全检查和管理，及时解决工程中出现的问题。

4.安全演练：定期进行应急演练，提高施工人员的应急处理能力。

五、工期安排根据工程规模和施工难度，合理安排工期。

主要考虑导线敷设、杆塔安装和接地的时间，并留有适当的余地，以防突发情况的发生。

六、质量控制1.设备质量：在购买设备时选择合格的厂家和品牌，确保设备的质量可靠。

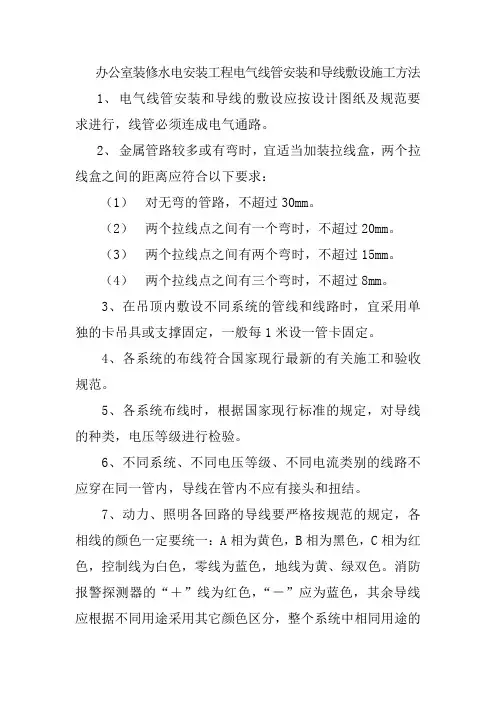

办公室装修水电安装工程电气线管安装和导线敷设施工方法1、电气线管安装和导线的敷设应按设计图纸及规范要求进行，线管必须连成电气通路。

2、金属管路较多或有弯时，宜适当加装拉线盒，两个拉线盒之间的距离应符合以下要求：（1）对无弯的管路，不超过30mm。

（2）两个拉线点之间有一个弯时，不超过20mm。

（3）两个拉线点之间有两个弯时，不超过15mm。

（4）两个拉线点之间有三个弯时，不超过8mm。

3、在吊顶内敷设不同系统的管线和线路时，宜采用单独的卡吊具或支撑固定，一般每1米设一管卡固定。

4、各系统的布线符合国家现行最新的有关施工和验收规范。

5、各系统布线时，根据国家现行标准的规定，对导线的种类，电压等级进行检验。

6、不同系统、不同电压等级、不同电流类别的线路不应穿在同一管内，导线在管内不应有接头和扭结。

7、动力、照明各回路的导线要严格按规范的规定，各相线的颜色一定要统一：A相为黄色，B相为黑色，C相为红色，控制线为白色，零线为蓝色，地线为黄、绿双色。

消防报警探测器的“＋”线为红色，“－”应为蓝色，其余导线应根据不同用途采用其它颜色区分，整个系统中相同用途的导线颜色一致。

8、各系统导线敷设后，应对每一回路的导线用500V的兆欧表测量其绝缘电阻，其对地绝缘电阻值，一般线路应不小于5MΩ消防报警和联动控制系统的导线应不小于20MΩ。

9、线管敷设要连接紧密，管口光滑，护口齐全；明配管及其支架平直牢靠，排列整齐，管子弯曲处无明显折皱，油漆防腐完整；暗配管保护层大于30mm。

10、盒（箱）设置正确，固定可靠，管子进入盒（箱）处顺直，在盒（箱）内露出的长度小于5mm，用锁母固定的管口，管子露出锁母的螺纹为2－4扣；线路进入电气设备和器具的管口位置正确。

按规范要求，明敷的线管不准焊接接地，必须采用专用的接地管卡和导线进行跨接。

在盒内的导线应留有适当的余量（15－30mm），导线连接牢固，包扎严密，绝缘良好，不伤线芯，盒内清洁无杂物，导线整齐，护线套、标志齐全、不脱落。
