测深仪的用途测深仪是一种用来测量水深的仪器,常用于水文学、海洋学、地质学等领域。
它通过测量从水表面到水底的距离,可以为科学研究、勘测、工程设计等提供重要的数据。
测深仪的主要用途如下:1.海洋测深:海洋是地球表面最广阔的水体,海洋中的水深是非常重要的信息。
测深仪可以用来测量海洋中各个位置的水深,有助于绘制海底地形图、制定海洋航行航线、了解海洋生态等。
2.湖泊测深:湖泊是比较集中的水体,测深仪可以帮助研究人员了解湖泊的水深分布情况,有助于湖泊环境管理、监测水质、评估水资源储备等。
3.河流测深:河流是水资源的重要组成部分,测深仪可以帮助测量河流的水深,了解河道的变化情况,有助于水资源管理、河流治理和防洪减灾工作。
4.水库测深:水库是人工建设的水体,测深仪可以用来测量水库的水深变化情况,有助于水库调度管理、水库水量计算、灌溉等工作。
5.航海测深:对于航海而言,了解水下障碍物的位置和水深是非常重要的。
测深仪可以帮助船舶及时获取水深信息,以保证航行安全。
6.海洋科学研究:测深仪可以帮助科学研究人员了解海洋中的地貌、地质构造以及海底生物等情况,进一步推动海洋科研的发展。
7.水下工程勘测:在设计和建设水下工程项目时,测深仪可以帮助勘测人员测量水深,为工程设计和施工提供准确的数据基础,确保工程的安全与稳定。
8.渔业资源评估:测深仪可以用来测量水域的水深,了解水深对渔业资源的分布和生态环境的影响,有助于评估捕捞量、制定合理的渔业管理措施。
总之,测深仪作为一种测量水深的专业设备,广泛应用于水文学、海洋学、地球科学、水资源管理等领域。
通过测量水深,可以获得有关水体结构、水资源储备、地表地貌、水下障碍物位置、水域生态环境等重要数据,为科研、勘测、工程设计提供重要依据,促进人类对水环境的科学认识和有效管理。

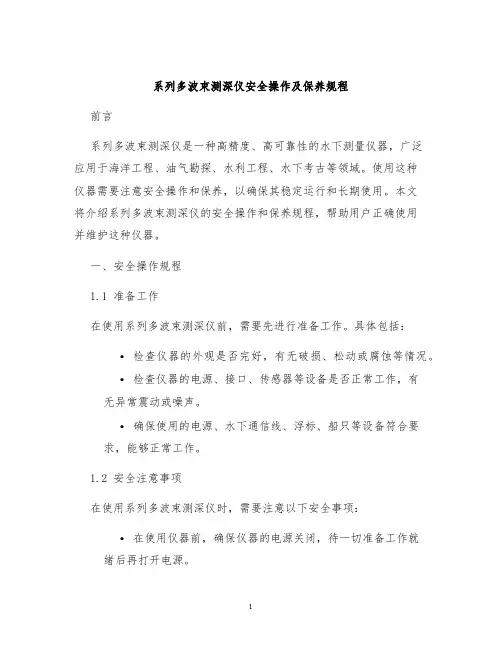

系列多波束测深仪安全操作及保养规程前言系列多波束测深仪是一种高精度、高可靠性的水下测量仪器,广泛应用于海洋工程、油气勘探、水利工程、水下考古等领域。
使用这种仪器需要注意安全操作和保养,以确保其稳定运行和长期使用。
本文将介绍系列多波束测深仪的安全操作和保养规程,帮助用户正确使用并维护这种仪器。
一、安全操作规程1.1 准备工作在使用系列多波束测深仪前,需要先进行准备工作。
具体包括:•检查仪器的外观是否完好,有无破损、松动或腐蚀等情况。
•检查仪器的电源、接口、传感器等设备是否正常工作,有无异常震动或噪声。
•确保使用的电源、水下通信线、浮标、船只等设备符合要求,能够正常工作。
1.2 安全注意事项在使用系列多波束测深仪时,需要注意以下安全事项:•在使用仪器前,确保仪器的电源关闭,待一切准备工作就绪后再打开电源。
•在水下使用仪器时,必须配备足够的人员和器材,以确保安全。
必要时应设立警示标志,避免意外伤害。
•在使用仪器过程中,必须注意保护测深设备和线缆,避免损伤和短路等情况。
•在使用仪器过程中,应根据具体情况进行防护措施,如穿戴安全帽、防滑鞋等,确保人身安全。
•在使用仪器过程中,必须注意船只的稳定性,避免船只摇晃,导致测量数据不准确。
•在使用仪器过程中,必须遵守当地法律法规和安全操作规程,确保工作场所的安全和正常运行。
二、保养规程2.1 保养前的检查在使用系列多波束测深仪之前,必须对仪器进行检查,以确保仪器正常工作。
具体步骤如下:•检查仪器的外观是否完好,有无破损、松动或腐蚀等情况。
•检查仪器的电源、接口、传感器等设备是否正常工作,有无异常震动或噪声。
•检查仪器的硬件、软件及数据处理系统的工作能力是否正常。
2.2 保养过程中的注意事项在进行系列多波束测深仪的保养过程中,需要遵守以下注意事项:•在对仪器进行检查或维修时,必须先断开电源和所有的电缆连接。
•在清洗仪器表面时,必须使用柔软的清洁布或海绵,避免使用带有碱性或酸性的溶液。
测深仪使用说明范文测深仪是一种地质勘探设备,用于测量水井、井筒、岩层等的深度。
下面是测深仪的使用说明:1.准备工作:-确保测深仪正常工作,电池电量充足。
-检查测深仪的各部组件是否完好,如探头、电源线等。
-将测深仪的地电极接地,确保接地良好,以减少干扰。
2.设置测深仪:-打开测深仪的电源开关,并进行初始化设置。
-根据实际情况选择合适的测深范围和测量精度。
-根据需要进行其他参数设置,如显示单位、语言等。
3.连接测深仪:-将测深仪的探头与电源线连接好,并确保连接牢固。
-将电源线插入测深仪的相应接口,并确保插头与接口完全贴合。
4.开始测量:-将测深仪的探头缓慢地放入井筒或岩层中,避免过快或过慢造成的误差。
-在测量过程中,可以通过测深仪上的显示屏观察到当前的测深值。
-同时,可以通过声音提示或振动反馈确认测深仪的工作状态。
5.数据记录:-在测量过程中,可以通过测深仪上的数据记录功能将测量结果保存下来。
-可以通过测深仪上的按钮或触摸屏进行数据记录的开始和结束。
-测深仪通常会记录每次测量的深度、时间、日期等信息。
6.数据处理:-将测深仪的记录数据导出到电脑或其他设备上进行进一步的处理和分析。
-可以使用相关软件进行数据的图表化显示、计算等。
7.维护保养:-使用完毕后,及时清洁测深仪的各个部件,以确保其长期的正常工作。
-定期检查测深仪的电池电量,并根据需要进行更换或充电。
-存放测深仪时,应放置在干燥、通风的地方,避免受到潮湿、高温等影响。
总结:测深仪是测量地下水井、岩层等深度的专业设备。
在使用测深仪之前,需要进行一些准备工作,确保设备正常工作。
使用测深仪时,需要进行相应的设置,如测量范围、测量精度等。
在测量过程中,应缓慢放入探头,并注意观察测深仪上的显示屏,以获得准确的测量值。
同时,还可以通过数据记录功能将测量结果保存下来,并进行进一步的数据处理和分析。
最后,在使用完毕后,应及时维护测深仪,以保证其长期的正常工作。
测深仪使用说明测深仪使用说明目录:1、引言2、产品概述2.1 产品描述2.2 产品特点3、环境要求3.1 使用场所3.2 环境温湿度3.3 光照条件4、准备工作4.1 解包验收4.2 附件清单4.3 电源连接5、使用方法5.1 仪器操作流程 5.2 基本仪器操作 5.3 靶心标定5.4 测量参数设置6、故障排除6.1 仪器无法开机 6.2 数据错误或异常6.3 其他故障现象7、维护与保养7.1 仪器清洁7.2 仪器存放7.3 定期维护8、安全注意事项8.1 使用安全8.2 维护保养安全8.3 废弃处理9、附件[附件清单]1、引言本文档为测深仪使用说明,旨在提供清晰的使用指导和操作方法,以便确保用户正确、安全地使用测深仪。
2、产品概述2.1 产品描述测深仪是一种用于测量水域深度的仪器,采用先进的声纳测量技术,能够准确、快捷地获取水深数据。
2.2 产品特点- 高精度测量:采用高性能传感器,能够实现高精度的水深测量。
- 易操作:简化的操作流程和友好的用户界面,使使用更加方便快捷。
- 轻便携带:仪器体积小巧,重量轻,便于携带和移动。
- 数据记录:能够记录和存储多组测量数据,并支持导出和打印。
3、环境要求3.1 使用场所测深仪适用于各种水域环境,包括湖泊、河流、海洋等场所。
3.2 环境温湿度- 温度范围:0℃~50℃- 相对湿度.10%~90%RH(无凝露)3.3 光照条件仪器适用于各种光照条件下的使用,但请保证测量时有足够的光线。
4、准备工作4.1 解包验收打开包装箱,检查测深仪及其附件是否完整,并确认无损坏。
4.2 附件清单请按照附件清单检查所配送的所有附件,确保齐全。
4.3 电源连接将测深仪的电源适配器插头连接到电源插座上,并将另一端连接到测深仪上。
5、使用方法5.1 仪器操作流程1、开启测深仪电源并等待仪器启动;2、进行基本设置和参数调整;3、根据需要进行靶心标定;4、开始测量,并观察仪器显示的测量结果;5、保存或导出数据,并进行必要的打印操作。
测深仪工作原理
测深仪是一种用于测量水深的仪器,其工作原理主要基于声学的传播和反射原理。
测深仪中包括一个发射器和一个接收器。
发射器会发出一个声波信号,这个信号在水中传播。
当它遇到水的表面时,一部分声波信号会被水表面反射回来。
接收器会接收到这个反射回来的声波信号,并将其转换为电信号。
通过测量声波信号从发射到反射再到接收的时间间隔,可以计算出水的深度。
声波在水中的传播速度是已知的,所以可以利用速度和时间间隔计算出水的深度。
此外,测深仪还可以通过测量声波的强度来确定水下的物体或地形。
当声波遇到障碍物时,部分能量会被吸收或散射,导致接收到的声波信号强度减小。
通过记录信号强度的变化,可以得出水下物体或地形的信息。
综上所述,测深仪的工作原理是利用声音的传播和反射特性来测量水深,并通过测量声波信号的时间和强度变化来确定水下物体或地形。
常见测深仪的样子及简单的使用方法1. 引言测深仪是一种用于测量水深的仪器,广泛应用于水文测量、地质勘探、海洋调查等领域。
本文将介绍几种常见的测深仪样式以及它们的简单使用方法。
2. 样子及使用方法2.1 声纳测深仪- 样子:声纳测深仪通常由一个悬挂在船上的传感器和一个显示器组成。
传感器通过发射声波并接收回波来测量水深。
- 使用方法:将声纳测深仪的传感器正确安装在船上,并确保传感器与水面保持一定距离。
启动仪器,选择合适的设置(如声波频率)并开始测量。
显示器将显示测量结果,用户可以记录测量数据。
2.2 悬挂式测深仪- 样子:悬挂式测深仪主要由一个测深器和一段测量线组成。
测深器通常是一个重物,可以通过测量线浸入水中。
- 使用方法:将重物正确安装在测量线的一端,并确认线的长度足够以达到所需测量深度。
将测深器缓慢地降入水中,同时记录测绳的长度。
当测深器触及水底时,停止下降并记录测量深度。
2.3 激光测深仪- 样子:激光测深仪通常由一个激光器和一个接收器组成。
激光器发射激光束,接收器接收并分析激光的反射信号以测量水深。
- 使用方法:将激光测深仪正确安装在测量平台或船只上,并校准仪器。
启动仪器,对准测量点,触发激光器发射激光束。
接收器将接收反射信号并计算水深,显示在仪器的读数器上。
3. 注意事项在使用测深仪时,请注意以下事项:- 根据具体测量需求选择合适的测深仪。
- 遵循仪器的操作手册,确保正确安装和使用测深仪。
- 在进行测量时注意船只的平稳和绳子的张紧度,以获得准确的测量结果。
- 注意保护测深仪免受损坏,并进行定期维护和校准。
4. 结论本文介绍了几种常见测深仪的样子及简单的使用方法。
根据具体的应用场景和需求,可以选择合适的测深仪进行水深测量。
在使用测深仪时,请务必注意仪器的正确安装和操作,以获得准确可靠的测量数据。
目录第一章回声测深仪概述 (2)§1.1 回声测深原理 (3)§1.2 水底信号识别技术 (3)第二章 HD-16工程型测深仪 (6)§2.1 性能指标及特点 (6)§2.2 配置 (7)§2.3 连接和安装 (8)§2.4 面板操作 (8)§2.5 监控软件操作 (13)第三章 HD-27T/HD-28T测深仪 (15)§3.1 性能指标及特点 (15)§3.2 配置 (17)§3.3安装连接图 (18)§3.4 测深主界面 (19)§3.5 参数及环境设置 (22)§3.6 开始测深(或记录) (27)§3.7 回放、查找和打印 (28)§3.8 水深输出格式 (29)§3.9 定标控制 (30)§3.10 使用机内海洋测量软件 (30)第四章 HD-30T多通道测深仪 (34)§4.1 性能指标和特点 (34)§4.2 配置 (35)§4.3 测深主界面 (37)§4.4 参数及环境设置 (38)§4.5 使用机内多通道海洋测量软件 (40)第五章水深测量资料后处理 (44)§5.1 动态吃水和测深仪改正准备 (44)§5.2 原始采集水深取样 (45)§5.3 水位改正 (46)§5.4 数据格式转换 (47)附件:一键恢复说明 (47)中海达测深仪操作手册第一章回声测深仪概述海洋声学仪器发展迄今为止,出现突飞猛进的技术飞跃,国际上推出许多先进的海洋声学设备,如:多波束海底成像系统、侧扫声纳、浅层剖面仪、水下声标应答器等等,而测深仪只是声学仪器家族中最常用的一种设备。
目前国际上大多型号的测深仪还是采用机械记录针式或热敏记录方式。
丹麦的E-sea sound率先采用了数字成像测深仪,但价格昂贵(每台售价双频机在30万人民币以上),而且只能存储30分钟的图像数据。
声纳测深仪使用说明书一、引言声纳测深仪是一种用于水下测量深度的仪器,通过测量声波在水中的传播速度,可以快速准确地得到水下的深度信息。
本使用说明书将详细介绍声纳测深仪的组成部分、操作步骤以及注意事项,以帮助用户正确使用该仪器。
二、仪器组成声纳测深仪包含以下几个主要组成部分:1. 发射器:负责发射超声波信号;2. 接收器:负责接收水中反射回来的超声波信号;3. 显示屏:显示当前测量的深度信息;4. 控制按钮:用于控制仪器的开关、设置及参数调节。
三、操作步骤1. 开机准备a. 确保声纳测深仪已经正确连接电源,并接通;b. 检查仪器的所有组件是否连接牢固,确保发射器和接收器没有松动;c. 按下电源按钮,等待仪器的启动,直到显示屏上出现操作界面。
2. 设置参数a. 使用控制按钮进入设置菜单;b. 根据实际需求,设置仪器的工作频率、发射功率等参数;c. 根据需要,还可以设置信号的滤波器、增益和水温补偿等选项。
3. 开始测量a. 将发射器和接收器的传感器部分完全浸入水中,确保与水平面平行;b. 在显示屏上可以看到当前的测量深度信息;c. 按照需要,可以选择单次测量模式或连续测量模式。
4. 结束测量a. 测量完成后,将传感器部分从水中取出;b. 关闭声纳测深仪的电源;c. 清洁仪器的各个组件,确保存放前干燥和安全。
四、注意事项1. 使用前请仔细阅读本使用说明书;2. 在使用过程中,避免发射器和接收器碰撞或受损;3. 请确保使用环境中没有强烈的电磁干扰源;4. 仪器使用过程中要保持稳定,避免晃动或剧烈震动;5. 使用过程中请注意安全,避免触电或发生其他意外;6. 如果仪器出现故障或异常,请及时联系售后服务。
五、总结声纳测深仪是一种准确测量水下深度的仪器,通过本使用说明书,您可以了解到仪器的组成和操作步骤,并遵守注意事项以确保正确、安全地使用该仪器。
希望本说明书能帮助您顺利完成测量任务,并取得满意的结果。
注:本说明书所述为一般性使用方式,具体使用方法可能因产品型号或品牌而有所差异,请在使用前仔细阅读该仪器的说明书,并按照其要求正确操作。
测深仪的原理和应用1. 测深仪的原理测深仪是一种用来测量水深或液体深度的仪器。
它基于水的电导率原理来工作,通过测量水体的电导率来确定深度。
以下是测深仪的原理:•电导率:水的电导率是指水中溶解物质的离子浓度。
在淡水中,导电性通常很低,而在含有溶解物质的水中,电导率会增加。
测深仪利用这一特性来确定水深。
•传感器:测深仪通常配备了一个水中电导率传感器,用于测量水体的电导率。
传感器将电导率转换为电信号,并传输到仪器的显示屏上。
•校准:测深仪在使用之前需要进行校准。
校准可以通过将测深仪浸入已知深度的水中来完成。
•计算:测深仪通过测量水体的电导率,并结合校准数据,计算出水的深度。
计算结果将显示在仪器的显示屏上。
2. 测深仪的应用测深仪在许多领域中被广泛应用。
以下是一些测深仪的应用场景:2.1 水产养殖在水产养殖中,测深仪被用来确定水体的深度,以便更好地管理和控制水质。
通过测量水深,鱼类养殖者可以掌握水体的深度分布情况,了解水体中的氧气和养分含量,并根据不同鱼类的需求进行适当的调控。
2.2 水利工程在水利工程中,测深仪用于确定河流、湖泊和水库等水体的深度。
这对于水资源管理和污染控制非常重要。
测深仪可以帮助工程师确定水体的容积和流量,从而有助于规划和设计水利工程项目。
2.3 海洋调查在海洋科学和海洋调查中,测深仪被用来测量海洋的深度。
这对于海底地理研究、海洋生物学和海洋资源勘探非常重要。
测深仪可以帮助科学家了解海洋的地貌特征、海底生态系统和海洋资源的分布情况。
2.4 水下探测测深仪还被广泛应用于水下探测工作。
它可以帮助潜水员确定水下物体的深度和位置。
在潜水工作中,测深仪可以帮助潜水员避免撞到障碍物,并有效规划和执行潜水任务。
2.5 水上运输在航运和船舶领域,测深仪常用于测量航道和港口的水深。
这对于确保船只的航行安全非常重要。
通过准确测量水深,船舶可以确定安全航道或避开浅水区,以防止搁浅事故的发生。
3. 总结测深仪是一种基于水的电导率原理的仪器,用于测量水深或液体深度。
船用测深仪的使用方法
嘿,朋友们!今天咱来聊聊船用测深仪的使用方法,这可真是个超有趣的玩意儿!
你看啊,船在大海上航行,就像我们在陌生的道路上摸索一样。
而测深仪呢,就像是我们手里的明灯,照亮前方的路,告诉我们水有多深,有没有危险。
先来说说准备工作吧!就像要去参加一场重要比赛,得先把自己武装好。
要确保测深仪安装正确,位置合适,就像给它找了个舒服的家一样。
然后呢,检查各种连接线,可别松松垮垮的,这可关系到能不能准确测量呢!
当船开动起来,测深仪也开始工作啦!它就像个小侦探,不断地向水下发送信号,然后接收反射回来的信息。
这时候,你得时刻留意它显示的数据,那可都是宝贝呀!这不就跟我们时刻关注手机上的重要消息一样嘛。
如果遇到特殊情况,比如说信号不太好,那可别着急上火呀!就像有时候手机信号也会不好一样,咱得耐心点,找找原因,是不是有什么东西干扰啦?或者调整一下测深仪的位置呀。
还有啊,要记得定期给测深仪做保养哦!就像我们要定期给自己做体检一样。
清洁一下,检查检查各项功能,让它始终保持良好的状态,这样才能更好地为我们服务呀!
总之,船用测深仪的使用真的很重要呢!它能让我们的航行更加安全,更加顺利。
就像有了一个可靠的伙伴在身边一样。
所以啊,大家一定要认真对待它,学会正确使用它。
让我们的船在大海上自由驰骋,无惧任何风浪!这就是我对船用测深仪使用的看法,大家觉得呢?。
测深仪的使用方法测深仪是一种测量水深的仪器,广泛应用于水文、水利和海洋调查等领域。
它通过测量声波在水中传播的时间以及传播速度来计算水深。
下面将详细介绍测深仪的使用方法。
首先,使用测深仪之前,需要确保测深仪本身处于正常工作状态。
打开仪器的电源开关,确认电源是否充足。
一般情况下,测深仪都配备有电池,需要确保电池电量充足或连接外部电源。
接下来,将测深仪与推测设备连接。
测深仪通常包含一个测深头和一个控制单元。
将测深头固定在船体的底部,确保它与水的接触良好。
而控制单元则安装在船上,用于接收和分析测量数据。
在测深之前,需要先进行校准。
校准可分为两个步骤,第一步是校准测深仪的时间误差,第二步是校准声波传播速度。
时间校准一般使用GPS信号进行。
将GPS接收器与测深仪连接,确保仪器能够接收到GPS信号。
接收到信号后,测深仪会自动调整时间误差。
声速校准需要在已知水深的地方进行。
首先在一个已知水深的地点停船,将测深仪测深头完全浸入水中。
接下来,按下声速校准按钮,测深仪会发送声波信号并记录下声波传播时间。
然后将仪器抬出水面,读取仪器显示屏上的声波传播时间和所测水深的数据。
比较已知水深与测量值的差异,可以得出校准因子。
将校准因子输入测深仪的设置中,即可完成声速校准。
完成校准后,就可以进行实际的测深工作了。
将船驶至需测深的水域,确保船体平稳,尽可能减少波浪和涟漪对测量的影响。
打开测深仪的测量功能。
此时,测深仪会发送声波信号,并根据接收到的回波信号计算水深。
测深仪会即时显示测量数据,包括当前水深、最大水深、最小水深等,同时还可以将数据记录下来以备后续分析。
在测深过程中,需要注意以下几点。
首先,要保持测深仪的运作稳定,尽量避免剧烈晃动或碰撞。
其次,要注意环境因素对测量的影响。
例如,如果水中存在强烈的气泡、沉积物或悬浮物,可能会干扰声波信号的传播。
此时需要调整测量位置或者采取其他措施以确保测量的准确性。
测量完毕后,将测深仪关闭,并将测量数据导出到计算机或者其他存储设备,以备进一步分析和处理。
测深仪的原理及应用1. 深度测量技术的介绍深度测量技术是一种用于测量液体或固体的深度的常用方法。
在许多实际应用中,需要准确确定物体的深度以便进行适当的控制和操作。
深度测量技术可以广泛应用于地质勘探、水文学、生物医学、海洋勘测等领域。
2. 测深仪的定义测深仪是一种专用设备,常用于测量水深、井深或其他物体的深度。
它通常由一个浮力传感器和一个显示屏组成。
浮力传感器可测量被测物体的位置,并将结果传输到显示屏上。
3. 测深仪的工作原理测深仪的工作原理基于浮力原理和电子传感技术。
它使用一个浮力传感器,通常是一个感应器或接触式传感器,来测量被测物体浸入液体中的深度。
当被测物体在液体中下沉或浮起时,测深仪会测量到相应的浮力,然后将测得的浮力值转化为相应的深度值,并在显示屏上进行显示。
4. 测深仪的应用场景4.1 地质勘探在地质勘探中,测深仪被广泛应用于测量井深,例如石油钻井。
它可以帮助工程师确定井的深度,以便进行更准确的地层分析和资源评估。
4.2 水文学在水文学研究中,测深仪常用于测量河流、湖泊、水库等水体的深度。
它可以提供精确的水深数据,帮助科研人员进行水文学模型建立、洪水预测、水资源评估等工作。
4.3 海洋勘测在海洋勘测领域,测深仪被广泛应用于测量海洋底部的深度。
它可以帮助海洋科学家了解海洋地质特征、海底生物情况,并为海洋研究和资源开发提供重要的数据支持。
4.4 生物医学在生物医学领域,测深仪可以用于测量尿液、血液等生物液体的深度。
它可以帮助医生评估患者的健康状况,并监测治疗过程中的变化。
5. 测深仪的优点和局限性5.1 优点•高精度:测深仪可以提供高精度的深度测量结果。
•方便携带:测深仪通常采用便携式设计,易于携带和使用。
•多功能:测深仪可以广泛应用于不同领域,满足各种需求。
5.2 局限性•依赖介质:测深仪在测量过程中需要与被测介质(如液体)接触,因此对介质的性质有一定要求。
•有时会受到环境影响:在一些复杂的环境中,例如强磁场或强电场下,测深仪的测量结果可能会受到干扰。
船用测深仪工作原理
嘿,朋友们!今天咱来唠唠船用测深仪的工作原理。
你想啊,船在大海上航行,就像咱人在陌生的地方走路,得知道前面的路有多深吧,不然一脚踩空了咋办?这船用测深仪就好比是船的“眼睛”,专门负责看水下的情况呢。
它是咋工作的呢?其实啊,就跟咱说话回声一样。
测深仪会发出一个声波,这声波就“噗通”一下往水里钻。
然后呢,声波碰到海底就会反弹回来。
测深仪就等着接收这个反弹回来的声波。
这就好像你在山谷里大喊一声,然后等着听回声一样。
只不过测深仪可聪明多啦,它能根据声波发出去和收回来的时间,算出船到海底的距离。
你说神奇不神奇?就这么“噗通”一声,它就知道水有多深啦!而且啊,这测深仪可不分白天黑夜,不管啥时候都能工作,多靠谱啊!
咱再想想,要是没有测深仪,那船开着开着,万一前面突然水很浅,那不就危险啦?就跟你走路不知道前面有个大坑一样,那不得摔个大跟头啊!
测深仪工作的时候,那可真是一丝不苟呢。
它就那么静静地发出声波,然后静静地等回声,一点都不马虎。
就像一个认真负责的小卫士,时刻守护着船的安全。
你说这测深仪是不是很重要啊?它就像船的贴心小棉袄,默默地为船服务,让船能在大海上安全航行。
咱可得好好感谢发明测深仪的人,让我们在海上航行的时候多了一份保障。
所以啊,朋友们,下次你要是看到船上有个小盒子一样的东西,那可能就是测深仪啦。
别小瞧它哦,它可是有着大本事呢!它能让船在大海上航行得更稳、更安全。
这不就是我们所希望的嘛,让我们的航行平平安安,顺顺利利的!你说对不对呀?
原创不易,请尊重原创,谢谢!。
实验一测深仪的认识和使用一、目的与要求(l)了解测深仪测深的原理和方法。
(2)掌握应用测深仪测量水深的过程和步骤。
二、计划与设备(1)实验时数安排为4学时,每4-5个人一个实验小组。
每个实验小组操作测深仪一台。
(2)实验最好在室外水池(塘)进行,如果有条件可以在室内水槽模拟进行。
三、方法与步骤1、连接测深仪和换能器,将GPS接收机、信标机连接到测深仪。
图 1 换能器安装图图2 测深仪背部连接端口将换能器置入水中,如水深度控制在0.5m左右,连接安装完毕后,连接上电源(直流或交流都可),打开主机背面的开关,系统开始启动,启动完毕后自动进入测深软件界面,如图3为单频测深时的界面,如图4为双频测深时的界面:图3 单频测深界面图4 双频测深时的界面2、参数及环境设置按“设置”按钮出现修改参数设置对话框,如图5:吃水:0~9.9米声速:1300 ~1700米/秒,对于浅水测量时可以简便使用单一声速来校准,根据比对的水深或温度、盐度计算声速(见图3-12),严密的测量方法要根据《测量规范》的要求进行。
发射脉宽用于控制发射脉冲的宽度,“自动”时将根据不同档位使用不同的发射脉宽。
底面坡度选择用来控制时间门:“普通”的时间门宽度为深度的5%;“陡坡”的时间门宽度为深度的10%;“峭壁”的时间门宽度为深度的15%;发射功率:自动、高、中、低。
自动档时:当水深为0—10米时,使用“低功率”;当水图5 参数设置深为10—20米时,使用“中功率”;当水深为大于20米时,使用“高功率”;信号门槛:抑制小幅度干扰信号的门槛值,分为10档,最大时为信号满幅度的60%,浅水可设大一些,深水要设小一些。
增益控制:当关闭自动增益时,可调节滑动棒来调节增益,也可在主界面中调节。
当打开自动增益时,系统根据自动增益方案,自动控制增益,自动增益方案由“高级”中设置,如图6。
当使用“根据深度”来调整增益的方案时,右边的浅水增益和TVG将被采用,调整好“潜水增益”值有利于2米以内的浅水回波跟踪,不同的底质可能要采用不同的值,在浅水时如果回波很淡,可以增大这个值,反之,如果回波一片糊,就要减小这个值,TVG的值是随着深度的增大,增益增大的快慢,即增益的增加斜率,这个值越大增益增加的越快,它主要决定5—20米深度的增益状况,比如在10米水深时,如果回波谈,就加大TVG值。
如果你不知道如何去设置这些参数,你可以按“恢复默认值”钮,把所有参数都恢复到默认值,不过吃水还是要根据探头的入水深度由你设置。
图6 增益控制图7 声速计算按“环境”按钮出现如图8 所示对话框:图8 环境设置深度输出端口:中海达测深仪可以仿真世界上各类测深的数据格式,根据你定位系统的需要,你选择水深输出的波特率和数据格式,各种数据格式的说明请参见后面的章节,一般单频可选用Haida-H格式,双频可选用Haida-HL格式。
输出数据的端口可选用COM1或COM2。
工作方式:根据你的测深仪型号选择对应的工作方式,HD-27单频测深仪只能在高频方式下工作,HD-28双频测深仪可以双频方式也可以工作在低频方式,在双频或低频方式下工作时,如果需要穿透淤泥和浮泥,还要选择合适的低频捕捉方案。
定标方式:有四种定标方式可供选择。
浅水报警:激活浅水报警时,你可以输入水深限值,当水深小于这个限值时,水深窗会显示“警告”。
存储定标点信息到文本文件:一旦打开这个选项,记录测深时,自动会把定标点的信息存储的与HDS文件相同的文件名而扩展名为TXT的文件中,格式为:点号, 时间, 水深H , 水深L , 吃水, 声速打印机设置:用于设置连续打印时的相关参数。
见图9。
图9 打印机设置其中:色彩可设置为彩色或黑白输出,定标点水深或深度刻度线可选择打印,刻度的粗分、细分选择可控制打印刻度标尺的细分程度,长度方向的缩放可以控制打印的比例。
涌浪仪接口:如果你配有涌浪补偿仪的话,可以接到COM1或COM2(避开水深输出口),如图3-16,定义好端口和波特率,根据涌浪仪的输出数据格式,定义好格式,例如输出格式为:$-0.23<cr>$为识别头,涌浪修正值-0.23的起始为“-”在整个字符串的第二位(起始位2),“-0.23”共有5个字符(即长度为5),结尾为<CR>,单位为“米”。
当打开“启用涌浪修正”时,显示和串口输出的水深自动进行了改正,并且修正值被记录在原始文件中。
3、开始测深(或记录)按“测深”时,系统开始发射和接收,并显示回声图像,水深输出口也有相应格式的水深输出,只测深时不进行图像记录。
如果你不需要图像记录的话,这倒是个节省内存空间的好方法,因为进行图像记录每小时要用去6M左右的内存。
如果你是正式的成果测量,那么就用“记录”钮,进入“记录”时会出现一个文件对话框要求你输入一个记录文件名,系统会自动根据日期,生成一个不重复的文件名,你只需要点击确定就可以了。
如果你一定要自己输入文件名,你可以打开中文输入,并启动软键盘,也可以接上外接键盘输入。
如果你输入的文件名已存在,会提示你是否“覆盖”,如选择“是”,你以前的原始文件就被覆盖了。
建议你每个文件记录时间不要太长,一个小时左右就够了,太大的文件无论是拷贝还是打印都将会出现“磁盘满”或“缺纸”等困惑。
注意:经常留意你的存储空间是否足够,最好每天工作完以后,用USB存储盘把记录文件(*.hds)转移到别的电脑或刻录光盘永久保留,文件转移后记得把测深仪内的文件(*.hds)删除,腾出足够的空间。
在测深时,如果有多次回波或有干扰波,系统能自动识别正确的回波,万一跟踪到别的干扰波上去了,可以在瀑布窗口或波形窗口的正确回波上边的空白处点击一下就恢复了。
注意:需要人为强制跟踪时,在正确回波图像上边的空白处点击一下就可以了。
4、回放、查找和打印存贮的测深文件(*.hds)你可以随时调看,也叫回放,你所看到的回放内容和当时测深是一样的,所以你存贮的文件也可以说是“数字记录纸”,这也是我们不考虑在测量时实时打印的原因,数字化时代了,为什么还要去保管一堆堆记录纸呢?如果要上交资料的话,上交一张光盘不是很方便吗?你将测深软件(有配备光盘或上我公司网站下载)安装到任意电脑上都可以查看你的“数字记录纸”。
回放时,软件会弹出对话框,选择你需要回放的文件,软件会按正常回放速度放映,如果你要加快,可以点击“快放”钮,还可以用“快倒”、“暂停”,也可以按打标的点号查询,直接跳到你要放的位置。
图11 跳转点号显示水深如果你确实要记录纸的话,建议你配上连续纸打印机,用“打印”按钮可以打印出像记录纸一样的硬拷贝资料。
在回放时,如果要人工量取水深的话,先按“暂停”,在把鼠标箭头指向要量取的地方,水深显示窗会根据鼠标的位置显示对应的水深值。
在测深记录时,系统会自动生成一个扩展名为LST的文件,用于存放搜索查寻用的资料,有了这个文件查询会很快,所以拷贝文件是也要把这个文件一起拷贝。
如果没有这个文件,在回放时如果点击查询,软件会自动生成这个文件,不过根据文件的大小需要等待一定的时间。
5、水深输出格式(1)HaiDa-H(高频输出)和HaiDa-L格式(低频输出):DTE#####<CR><LF>DT为设别头第3位,当水深错误时为E,正确时为空格第4~8位为水深值,单位为㎝.<CR>回车<LF>换行(2)HaiDa-HL格式(双频输出)DTE##### E#####<CR><LF>DT为设别头第3位,当高频水深错误时为E,正确时为空格第4~8位为高频水深值,单位为㎝.(3)ESO 25格式高频通道:DA#####.##<space>m<CR><LF>低频通道:DB#####.##<space>m<CR><LF>D为识别头A表示高频通道B表示低频通道#####.##为水深,单位为米<space>代表一位空格m代表单位为米(4)INNERSPACE格式<STX>#####<CR><STX>为识别头,十六进制数02Hex2-6为水深,单位为cmNMEA 173 DBS格式SDDBS,####.#,f,####.#,M,###.#,F<CR><LF>(6)ODOM DSF et格式高频通道:et#####H<CR><LF>低频通道:et#####L<CR><LF>et为识别头H表示高频通道L表示低频通道#####为水深,单位为cm6、定标控制操作:在“环境设置”的界面左下方可以设置定标方式(1)接受串口命令:由海洋测量软件控制打标,定标命令根据选择的水深输出格式的不同而不同。
Haida_H、Haida_L、Haida_HL的命令为:$MARK,*<CR>其他定标命令和对应的格式相一致,请查询相关资料。
*好代表要插入的打印字符串。
(2)外接打标:把仪器配备的打标电缆插到水深输出串口上,每按一下电缆另一头的按钮,会打标一下,点号自动累加。
(3)手动打标按一下屏幕的“定标”钮,会打标一下,点号自动累加。
(4)自动定时:根据你设定的时间间隔(秒),自动定时打标,点号自动累加。
注意:不管使用何种打标方式,必须在“环境”中设置对应的打标方式才会起作用。
四、注意事项1、尽量使用不带指甲的手指进行触摸,谨防刮伤触摸屏造成阻值异常导致无法正常操作。
2、注意仪器和人身安全。
