led灯珠串联功率计算

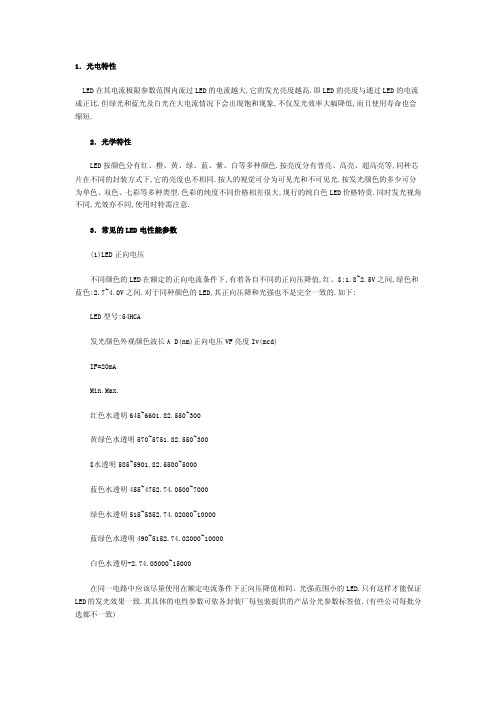

1．光电特性LED在其电流极限参数范围内流过LED的电流越大,它的发光亮度越高.即LED的亮度与通过LED的电流成正比.但绿光和蓝光及白光在大电流情况下会出现饱和现象,不仅发光效率大幅降低,而且使用寿命也会缩短.2．光学特性LED按颜色分有红、橙、黄、绿、蓝、紫、白等多种颜色.按亮度分有普亮、高亮、超高亮等,同种芯片在不同的封装方式下,它的亮度也不相同.按人的视觉可分为可见光和不可见光.按发光颜色的多少可分为单色、双色、七彩等多种类型.色彩的纯度不同价格相差很大,现行的纯白色LED价格特贵.同时发光视角不同,光效亦不同,使用时特需注意.3．常见的LED电性能参数(1)LED正向电压不同颜色的LED在额定的正向电流条件下,有着各自不同的正向压降值,红、$:1.8~2.5V之间,绿色和蓝色:2.7~4.0V之间.对于同种颜色的LED,其正向压降和光强也不是完全一致的.如下:LED型号:54HCA发光颜色外观颜色波长λD(nm)正向电压VF亮度Iv(mcd)IF=20mAMin.Max.红色水透明645~6601.82.550~300黄绿色水透明570~5751.82.550~300$水透明585~5901.82.5500~5000蓝色水透明455~4752.74.0500~7000绿色水透明515~5352.74.02000~10000蓝绿色水透明490~5152.74.02000~10000白色水透明-2.74.03000~15000在同一电路中应该尽量使用在额定电流条件下正向压降值相同、光强范围小的LED.只有这样才能保证LED的发光效果一致.其具体的电性参数可依各封装厂每包装提供的产品分光参数标签值.(有些公司每批分选都不一致)(2)LED的额定工作电流LED的额定电流各不相同,普通的LED电流一般为20mA,大功率的LED电流一般为40mA或350mA不等.具体要按各封装厂提供的电流参数值.一般LED在反向电压:VR=5V的条件下,反向电流:IR≤10μA.(3)LED的功率LED功率的大小也各不相同,有70mW、100mW、1W、2W、3W、5W等,所以必须根据所选择的LED,设计合理的使用电路和配置合适的LED数量,使其完全满足LED电源的额定值,如果设计的电路使每个LED分担电压或电流过高就会严重影响LED的使用寿命甚至烧毁LED,如果分担的电压或电流过低则激发的LED光强不够,就不能充分发挥LED应有的效果,达不到我们所期望的目的.4．温度特性(1)LED的焊接温度应在250℃以下,焊接时间控制在3~5S之间.要注意避免LED温度过高从而使芯片受损.(2)LED的亮度输出与温度成反比,温度不仅影响LED的亮度,也影响它的寿命.使用中尽量减少电路发热,并做一定的散热处理.5．防静电特性LED装配过程中必须加强防静电措施,因为操作过程和人体本身都会产生静电,对于双电极的LED最易被静电反向击穿,从而严重影响LED的使用寿命甚至使其完全报废.如防静电环境不是非常完善,可以给LED使用者增加防静电腕带,设置良好的防静电接地系统,离子风机等设备.6 LED连接电路的常见形式1．串联:这种电路需要电源提供较高的电压.V总=各LED的VF之和=VF1+VF2+VF3+VF4------+VFNI总=单颗LED的IF值2．并联:这种电路需要电源能提供较高的电流.V总=单颗LED的VF值I总=各LED的IF之和=IF1+IF2+IF3+IF4------+IFN3．串联/并联组合a、在实际运用中,负载常采用通过串并联形成的LED阵列;b、将LED连接成串联/并联组合的形式,可大幅减低因少数LED的VF不一致造成的影响;c、阵列形式或LED个数变化,限流电阻也应相应变化.d、串联/并联组合的形式会使输出电流随输入电压和环境温度等因素而发生的变化更加显著;4．为了能有效控制电路中的电流,须在电路中配置适当的限流电阻.R=(V输入电压-VLED总电压)/I(流过限流电阻的电流)限流电阻的作用主要是控制LED的电流,使电压更平滑,并使各并联支路的亮度更均匀.限流电阻阻值大效果较好,但是限流电阻的取值也不能太大,否则会增加电能的损耗及元件温度升高.电源的分类及特性1、按驱动方式可分为两大类:(1)恒流式:a、恒流驱动电路输出的电流是恒定的,而输出的直流电压却随着负载阻值的大小不同在一定范围内变化,负载阻值小,输出电压就低,负载阻值越大,输出电压也就越高;b、恒流电路不怕负载短路,但严禁负载完全开路.c、恒流驱动电路驱动LED是较为理想的,但相对而言价格较高.d、应注意所使用最大承受电流及电压值,它限制了LED的使用数量;(2)稳压式:a、当稳压电路中的各项参数确定以后,输出的电压是固定的,而输出的电流却随着负载的增减而变化;b、稳压电路不怕负载开路,但严禁负载完全短路.c、以稳压驱动电路驱动LED,每串需要加上合适的电阻方可使每串LED显示亮度平均;d、亮度会受整流而来的电压变化影响.2、按电路结构方式分类(1)电阻、电容降压方式:通过电容降压,在闪动使用时,由于充放电的作用,通过LED的瞬间电流极大,容易损坏芯片.易受电网电压波动的影响,电源效率低、可靠性低.(2)电阻降压方式:通过电阻降压,受电网电压变化的干扰较大,不容易做成稳压电源,降压电阻要消耗很大部分的能量,所以这种供电方式电源效率很低,而且系统的可靠也较低.(3)常规变压器降压方式:电源体积小、重量偏重、电源效率也很低、一般只有45%~60%,所以一般很少用,可靠性不高.(4)电子变压器降压方式:电源效率较低,电压范围也不宽,一般180~240V,波纹干扰大.(5)RCC降压方式开关电源:稳压范围比较宽、电源效率比较高,一般可以做到70%~80%,应用也较广.由于这种控制方式的振荡频率是不连续,开关频率不容易控制,负载电压波纹系数也比较大,异常负载适应性差.(6)PWM控制方式开关电源:主要由四部分组成,输入整流滤波部分、输出整流滤波部分、PWM稳压控制部分、开关能量转换部分.PWM开关稳压的基本工作原理就是在输入电压、内部参数及外接负载变化的情况下,控制电路通过被控制信号与基准信号的差值进行闭环反馈,调节主电路开关器件导通的脉冲宽度,使得开关电源的输出电压或电流稳定(即相应稳压电源或恒流电源).电源效率极高,一般可以做到80%~90%,输出电压、电流稳定.一般这种电路都有完善的保护措施,属高可靠性电源.7、工程中的简易计算方法1.由已知电源功率计算LED的数量(即取所得数据的整数)(7-1)例:额定输出功率为10W电源,使用额定的正向电流20mA,耗散功率为70mW条件下可配置多少个LED?依以上公式(即取所得数据的整数)2.对于恒压驱动方式:由已知的输出电源电压计算每支路串联LED数量及并联支路数(1)计算每条支路的LED个数公式:(最大值)(2)计算并联支路数公式:注:VLED值依不同发光颜色各有不同,用稳压电源驱动LED时,为了控制电流,通常需要串联电阻器.例:一个额定输出电压为DC24V,功率为10W电源,使用额定正向电流20mA,耗散功率为70mW额定的正向电压为1.8V.可配置多少个LED呢?依以上公式可以得出(即取所得数据的整数)即可以带10组支路,每支路14个LED串联构成的电路,共140个LED.3.对于恒流驱动方式:由已知的电源输出电流及LED的电流值计算出并联支路数及每支路数量(1)计算并联的支路数公式:(最小值)(2)计算支路串接LED个数:注:其中n按(7-1)计算例:一个额定输出电流为DC0.35A,额定功率为10W电源,驱动耗散功率为70mW,正向电流为0.02A的LE D,可怎样配置?依以上公式可以得出并联支数路:(即取所得数据的整数)每支路串接数:个数,即可以带17组,每组8个LED串接,共136个LED.4.线路损耗及线路压降的计算P电线=IRV电线=IRR电线=σ(备注:L为电线长度;S为电线横截面积;σ为电线电导率)也可以查电工手册.例:用长度为10米(正、负极电线各5米),24AWG的铜芯电线,通过电流为2A,其损耗的功率及线路压降为多少?查电工手册可知:R电线=0.737WV电线=2×0.737=1.474VP电线=2×0.737=2.948W从以上计算可以看出,线路电流较大时,要注意选择合适的导线截面,否则线路损耗及线路压降是相当大的.我们只有完全了解LED和LED电源的基本特性,才能正确设计和使用LED光源.。

LED灯功率计算LED灯的功率计算是根据其输入电流和电压来确定的。

LED灯的基本功率公式为P=IV，其中P为功率，单位为瓦特(W)，I为电流，单位为安培(A)，V为电压，单位为伏特(V)。

LED灯的电流和电压通常由其驱动器来提供。

驱动器是一种电子设备，用于将电源的电压和电流转换为适合LED灯使用的特定电压和电流。

LED灯的电流通常在驱动器上标明，例如，驱动器上可能标有350mA、500mA、700mA等。

这意味着该驱动器提供固定电流为350mA、500mA、700mA等的电流给LED灯。

由于LED灯是直流设备，所以通常需要使用直流电源供电。

如果使用的是交流电源，则需要使用交流/直流适配器将交流电转换为适合LED灯使用的直流电。

根据上述信息，可以根据P=IV公式计算出LED灯的功率。

例如，如果LED灯的电流为350mA，电压为12V，则其功率为：P=0.35A*12V=4.2W这意味着LED灯的功率为4.2瓦特。

同样地，如果LED灯的电流为500mA，电压为24V，则其功率为：P=0.5A*24V=12W这意味着LED灯的功率为12瓦特。

可以看出，LED灯的功率与电流和电压成正比，当电流或电压增加时，功率也会增加。

需要注意的是，LED灯的实际功率可能会略有偏差，因为存在一些能量转换的损耗。

此外，还应该考虑到LED灯的效率，LED灯的效率通常用光通量来表示，即单位功率下发光的亮度。

LED灯的功率计算是设计、选择和安装LED照明系统中非常重要的一部分。

根据需求和光照要求，选择适当的LED灯功率可以确保系统的正常运行和预期的照明效果。

串联电路功率计算公式在我们的电学世界里，串联电路功率的计算公式就像是一把神奇的钥匙，能帮我们打开了解电路运行的大门。

还记得我之前教过的一个班级，有个叫小明的同学，他对串联电路功率的计算那是一头雾水。

在一次实验课上，我们摆弄着电路元件，试图搞清楚串联电路中功率的秘密。

咱们先来说说串联电路功率的基本公式。

串联电路中，总功率等于各部分用电器功率之和，也就是 P 总= P1 + P2 + P3 +……+ Pn 。

这就好比一群小伙伴一起搬东西，每个人出的力加起来就是总的力量。

再来看具体的计算方法。

对于单个电阻来说，功率可以用 P = I²R来计算，其中 I 是通过电阻的电流，R 是电阻的阻值。

电流 I 就像水流，电阻 R 就像河道的宽窄，电阻越大，就好比河道越窄，水流通过时消耗的能量就越多，功率也就越大。

比如说，我们有一个串联电路，其中有两个电阻，R1 = 10 欧姆，R2 = 20 欧姆，通过的电流是 2 安培。

那 R1 的功率就是 P1 = I²R1 =2²×10 = 40 瓦，R2 的功率就是 P2 = I²R2 = 2²×20 = 80 瓦，总功率就是 P 总 = P1 + P2 = 40 + 80 = 120 瓦。

在实际生活中，串联电路功率的计算也有很多应用。

就像我们家里的小彩灯，它们通常是串联在一起的。

如果其中一个灯泡坏了，整个彩灯串都会不亮。

这是因为在串联电路中，电流处处相等，一个灯泡出问题，就会影响整个电路的功率分配。

回到之前提到的小明同学，一开始他总是搞混这些公式，计算的时候不是忘了电流，就是记错了电阻。

后来我让他多做几道练习题，并且在实验中亲自去测量电流和电阻，感受功率的变化。

慢慢地，他终于掌握了串联电路功率的计算方法，那股兴奋劲儿就别提了！总之，串联电路功率的计算公式虽然看起来有点复杂，但只要我们多练习、多思考，就一定能像熟练掌握乘法口诀一样，轻松应对各种串联电路功率的计算问题。

LED灯的热功耗计算人眼对波长为555nm的光最敏感，而1W的该光的光通量是683lm。

LED的供应商已经通过积分球测出了某个型号的LED的光通量，可以在说明书上找到。

至于发光效率而言，应该是：e=光通量/功率/683，这个值应该随着温度的升高而降低（因为节温升高，发光效率应该降低）。

这样，就可以计算出LED灯的热功耗：功率*（1-e）。

白光LED的光效极限≈683lm/W是错误的。

（供应商分选LED一般是25℃，光通测试只是瞬间的事，更别谈随温度和时间的光衰了。

）显色指数R≈70~80时，光效的理论极限也不到683lm/W的一半。

能做到300lm/w就基本是光源的极限了，这是无法超越的，对所有的光源都一样（HID、LED、OLED等等）。

可参见光电源专家、东南大学教授杨正名先生对此的论文“灯具光效分析”一文（《电气照明》2009年第六期）。

考虑量子转化率、芯片结构器件的影响，LED光效就更低一点（仅仅是芯片的光效）。

LED光源本身的辐射通量很小，不像其他传统光源，所以LED的生热率极高。

比如：VF=3.5V、IF=350mA的冷白LED光源，标称光通量Ψ=90lm~95lm，生热率ξ≈78%~81%。

即：标称光效70lm/W的LED生热率约80%。

LED灯具一般内置电源，仿真时还要考虑恒流(压)源的效率及其发热，现在的转换效率基本在80%左右，有的还不到。

综上所述：现阶段10W的LED灯具能做到700lm就很不错了。

这10W 的灯具消耗功率中就有一半左右的LED发热、也有1W以上的电源发热(电源发热也是个不小的参量啊！)5楼说理论极限光效率也没错，这个效率是指1W的功率全部转换成电磁波的时候可以产生的683lm电磁波通量，这个通量里包含所有波长的电磁波，可见光只是其中的一部分，热量也只是电磁波在自然界中的一种物理表现形态而已，这个理论值是经过严格的理论推算的，不会错。

其实从另外一个角度来说，把5楼和6楼的说法综合起来就会出现一个结果，那就是，理论上，目前的LED粒子结构把输入电功率转换成可见光功率的理论最大值不大于400lm/w（具体好像是380左右，我记不清了），也就是说，LED粒子在最理想的情况下，约有一半的输入功率能够转化成可见光；从散热的角度上讲，LED粒子在最理想的情况下也会有将近一半的输入电功率转化成热量。

LED电源功率计算LED（Light Emitting Diode）是一种半导体器件，能够将电能转化为光能。

在计算LED电源功率时，需要考虑多个因素，包括工作电压、电流和效率等。

首先，我们需要明确LED的工作电压和电流。

这两个参数通常由LED的规格决定。

以一颗典型的常见白色LED为例，工作电压通常在2V至3.5V之间，电流通常在10mA至30mA之间。

这意味着LED的最大功率（即，LED电源功率）可以通过以下公式进行计算：功率（P）=电压（V）×电流（I）根据上述示例，假设LED的工作电压为3V，电流为20mA，则该LED的功率为0.06W，或60mW。

然而，这只是LED本身的功率，而在实际应用中，我们通常还需要考虑LED驱动电路的功率损耗。

LED驱动电路通常包括一个电源（例如直流电源或交流电源）、电流调节电路、功率转换器等。

这些设备在转换电能时会有一定的损耗，因此实际应用中总功率会稍高于LED本身功率。

另外，效率也是功率计算中需要考虑的因素之一、LED的效率通常表示为光效，即以光能输出与电能输入之间的比值。

一些常见的LED光效通常在80至150流明/瓦之间。

例如，如果一个LED的光效为100流明/瓦，同时其电源功率为0.06W，那么其光输出将为6流明。

在实际应用中，我们可能需要将多个LED组合在一起以获得更高的亮度。

在这种情况下，我们需要将每个LED的功率累加，以得到整体LED电源功率。

此外，LED的颜色也会影响功率计算。

不同颜色的LED通常有不同的电压和电流特性。

例如，红色和绿色的LED通常具有较低的工作电压和电流，而蓝色和白色的LED则通常具有较高的工作电压和电流。

因此，在计算电源功率时，需要根据不同颜色的LED使用相应的参数。

总结起来，LED电源功率计算需要考虑LED本身的工作电压和电流，LED驱动电路的功率损耗以及LED的效率和颜色等因素。

通过对这些因素进行精确的计算，我们可以准确地确定LED电源的功率。

并联灯带串数计算公式在家居装修中，灯带是一种常见的装饰灯具，其柔和的光线和多样的颜色给人们的生活增添了不少乐趣。

在安装灯带时，我们经常会遇到一个问题，那就是如何计算并联灯带的串数。

本文将介绍并联灯带串数计算的公式和方法，希望能够帮助大家更好地安装灯带。

首先，我们需要了解一下什么是并联灯带。

并联灯带是指将多条灯带的正极连接在一起，将多条灯带的负极连接在一起，这样就形成了一个并联电路。

在并联电路中，每个灯带都可以独立工作，互不影响。

因此，我们需要计算并联灯带的串数，就是为了确定需要并联多少条灯带。

计算并联灯带串数的公式如下：串数 = 总功率 / 单条灯带功率。

其中，总功率是指所有要并联的灯带的总功率，单条灯带功率是指每条灯带的功率。

在使用这个公式时，我们需要注意以下几点：1. 灯带功率的计算，灯带的功率通常以每米的功率来表示，我们需要根据实际使用的长度来计算每条灯带的功率。

例如，如果一条灯带每米的功率是10W，而我们需要使用5米的长度，那么这条灯带的功率就是10W/m × 5m = 50W。

2. 总功率的计算，如果要并联多条灯带，那么需要将每条灯带的功率相加，得到总功率。

例如，如果要并联3条功率分别为50W、60W和40W的灯带，那么总功率就是50W + 60W + 40W = 150W。

3. 单条灯带功率的选择，在实际使用中，我们需要根据灯带的功率和电源的额定功率来选择合适的单条灯带功率。

通常情况下，单条灯带功率应该略小于电源的额定功率，以确保电源能够正常供电。

通过以上公式和注意事项，我们可以比较容易地计算出并联灯带的串数。

接下来，我们将通过一个实际的例子来演示一下计算过程。

假设我们有一台电源，额定功率为300W。

我们准备使用3米功率为10W/m的灯带，并且要并联3条。

那么我们首先需要计算每条灯带的功率，10W/m × 3m = 30W。

然后计算总功率，30W × 3 = 90W。

LED显示屏各项参数及电源与功率的计算1、点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED 灯[如：PH10(1R)]、两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM...2、长度和高度计算方法：点间距×点数=长高如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝3、屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数如：10个平方的PH16户外单色led显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数 如：长5米、高2米的PH16单色led显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个4.LED显示屏可视距离的计算方法：RGB颜色混合距离，三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×5001000最小的观看距离，能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×10001000最合适的观看距离，观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm) ×30001000最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）5.LED显示屏扫描方式计算方法：扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。

串联电灯功率计算公式在电路中，串联电路是一种常见的电路连接方式。

在串联电路中，电器设备（比如电灯）依次连接在一起，共享同一条电路。

在这种情况下，我们需要计算串联电灯的功率，以确保电路的安全和稳定运行。

本文将介绍串联电灯功率的计算公式，并通过实例进行说明。

首先，我们来看一下串联电灯的电路图示例。

假设有三个电灯依次连接在一条电路上，电路中还有一个电压源。

这样的电路称为串联电路。

在串联电路中，每个电灯的功率可以通过以下公式进行计算：P = V I。

其中，P表示功率（单位为瓦特），V表示电压（单位为伏特），I表示电流（单位为安培）。

在串联电路中，电流是相同的，而电压则会依次减小。

假设三个电灯的电压分别为V1、V2、V3，电流为I，则三个电灯的功率分别为：P1 = V1 I。

P2 = V2 I。

P3 = V3 I。

总功率则为三个电灯功率的总和：P_total = P1 + P2 + P3。

通过以上公式，我们可以计算出串联电灯的总功率。

接下来，我们通过一个实例来进行具体计算。

假设三个电灯的电压分别为12V、10V、8V，电流为2A。

我们可以通过上面的公式计算出每个电灯的功率：P1 = 12V 2A = 24W。

P2 = 10V 2A = 20W。

P3 = 8V 2A = 16W。

总功率为：P_total = 24W + 20W + 16W = 60W。

通过以上计算，我们可以得出串联电灯的总功率为60瓦特。

这个功率值可以帮助我们选择合适的电源和电线，以确保电路的正常运行。

除了计算总功率，我们还可以通过串联电灯的功率计算公式来进行其他的计算。

比如，如果我们知道电源的电压和电流，可以通过以下公式计算总功率：P_total = V_total I_total。

如果我们知道总功率和电流，可以通过以下公式计算电源的电压：V_total = P_total / I_total。

如果我们知道总功率和电压，可以通过以下公式计算电源的电流：I_total = P_total / V_total。

0.06瓦的50个小灯泡串联在我们日常生活中，灯泡是一种常见的家居用品，而50个小灯泡串联在一起，不仅可以起到装饰作用，还能为我们提供一定的照明效果。

那么，如何计算这种串联电路的功率、电压和电流呢？接下来，我们就来详细了解一下。

首先，我们要了解每个小灯泡的功率。

通常情况下，0.06瓦的小灯泡功率较小，适合用于低照度环境。

当我们有了每个小灯泡的功率后，就可以计算串联电路的总功率。

因为50个小灯泡是串联在一起的，所以总功率等于单个小灯泡的功率乘以灯泡的数量，即0.06瓦/个× 50个= 3瓦。

接下来，我们需要计算串联电路的电压和电流。

在理想状态下，每个小灯泡的电压相等，总电压等于单个小灯泡的电压。

根据欧姆定律，电流等于总电压除以总电阻。

总电阻等于单个小灯泡的电阻乘以灯泡的数量，即R总= R × 50。

需要注意的是，实际情况下，灯泡的电阻会因温度、材料等因素而略有不同，因此在计算时需要考虑实际情况。

在实际应用场景中，我们要注意以下几点：1.选择合适的电源。

根据电路的总功率，选择合适的电源电压，以确保灯泡正常工作。

2.考虑灯泡的寿命。

串联电路中的每个小灯泡都会分担电路中的电流，因此要注意灯泡的寿命。

长时间工作可能会导致灯泡烧坏。

3.确保电路的安全。

由于50个小灯泡串联在一起，电流较大，要确保电路的安全，避免触电等事故。

4.定期检查和更换灯泡。

灯泡在使用过程中可能会出现故障，定期检查并及时更换损坏的灯泡，以确保电路的正常工作。

总之，50个小灯泡串联电路在实际应用中具有一定的优点，如节能、美观等。

但同时也要注意计算电路的功率、电压和电流，确保电路的安全和灯泡的寿命。
