UPS负荷计算书

UPS计算书UPS电源功率(VA)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)以MGE Galaxy 5000 60KVA延时约2小时为例我们来计算下:注: MGE Galaxy 5000 60KVA的启动直流为:360V/384V/408V/432V可选，我们常用384V。

600000伏安×2小时÷384V=312.5AH结果是需要312.5AH的UPS电池才能满足2小时的供电,但是普通蓄电池一般没有容量为312.5AH的一组32只(因为60kva的启动直流是384V,一般蓄电池大都为12V直流,384V(UPS启动直流电压)÷12V(蓄电池直流电压)=32,所以以32只电池为一组)UPS蓄电池。

考虑到损耗，我们可以选择4组100AH电池来对其进行配置;其延时时间为:4×100AH(蓄电池容量)×384V(UPS启动直流)÷600000V(UPS电源功率)=2.56小时。

电池单节重量：29KG30KVA UPS 后备0.5小时电池配置恒功率计算公式 W = (PL*2)÷(Vf*η)W为所需电池的每单格功率，单位为watts/cell， W为放电至终止电压1.80V/cell的恒功率数据； PL为负载功率(=UPS额定容量*功率因数,功率因数常取0.8），单位为瓦（watts）；Vf为电池组额定电压；η为逆变效率；单体放电功率 W =30000VA*0.8*2/(40*12V*0.94)=106W12V电池单节放电功率 W =106W*6=638W根据计算查GNB电池1.80V放电功率，单套30KVA UPS30分钟后备时间需配置要12V/65AH电池1组×40节，共计40节，满负载实际放电时间约为30分钟。

UPS计算方法1、电源容量的选配主控设备的功率统计如下：数字硬盘监控记录主机：350W，6台，计2100W显示器：120W，6台，计720W；摄像机：平均2W，86只，计172W监视器：150W，6台，计900W矩阵主机：180W以上设备功率总计：4072W。

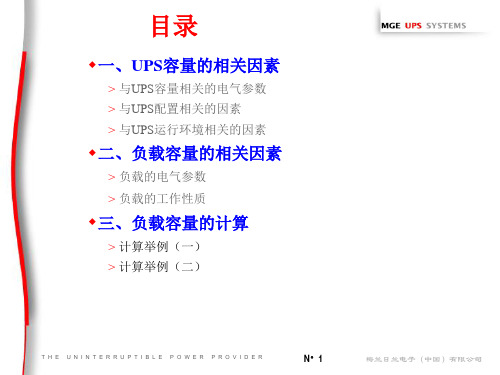

《UPS电源保护方案研讨会》UPS容量与负载量的计算梅兰日兰电子（中国）有限公司目录一、UPS容量的相关因素>与UPS容量相关的电气参数>与UPS配置相关的因素>与UPS运行环境相关的因素 二、负载容量的相关因素>负载的电气参数>负载的工作性质三、负载容量的计算>计算举例（一）>计算举例（二）与UPS容量相关的电气参数>额定视在功率(KVA)；>额定有功功率(KW)；>过载能力（xIn）；>短路能力(xIn）。

注：>前两者描述了UPS的额定容量和功率因数；>后两种描述了UPS的极限容量。

>UPS额定容量的标度–根据IEC 62040-3的UPS性能标准（UPS Performance）和IEC60146-4的UPS设计标准（UPS Design），UPS的额定容量是以额定输出的视在功率（KVA）和有功功率（KW）标度的，其输出的功率因数为：PF = KW / KVA–在UPS设计时是以线性负载Cos.ϕ=0.8作为设计标准的，但这并不表示UPS只能带Cos.ϕ=0.8的负载。

根据上述两个标准，UPS允许使用的线性负载功率因数为0.6超前到0.6滞后（Range of load power factor permitted -linear load 0.6 lead to 0.6 lag ）；UPS允许使用的非线性负载功率因数与线性负载的功率因数相同。

>UPS 过载（短路）能力的标度–过载或短路特性表示了UPS 在极短时间内所允许的最大工作能力：限流过载10mn 1mn1s1,25In In 1,65In 2,33In I 1.1InUPS 的过载能力)1.05In -连续工作)1.1In -2小時)1.25In -10分钟)1.35In -3分钟)1.65In -1分钟 UPS 的短路能力)以限流方式工作1秒钟>UPS过载（短路）的检测–过载检测：在逆变器的输出端（负载侧）进行采样；–短路检测：在逆变器支路的末端（变压器之前）进行采样，当负载电流超过1.65In有效值时，以2.33In峰值进行限流，持续1秒钟。

ups负载率计算方法
UPS的负载率是指UPS的实际负载功率与其额定功率的比值。

具体计算方法如下：
负载率=负载功率÷UPS额定功率
例如，如果负载功率是800W，而UPS的额定功率是1000W，那么负载率就是80%。

此外，总负载计算和UPS容量计算也是评估负载率的重要步骤。

例如，如果有4台PC机，每台250W，1台服务器700W，以及1台网络交换机100W，那么总负载就是1800W。

如果在线式UPS的功率因数为，那么实际需求的UPS容量就是2250VA。

为了留出冗余量，通常UPS的最佳工作状态是负载70%到80%，因此设计推荐UPS容量应该为2250VA X = 2925VA，从而可以得出选用3000VA的UPS。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

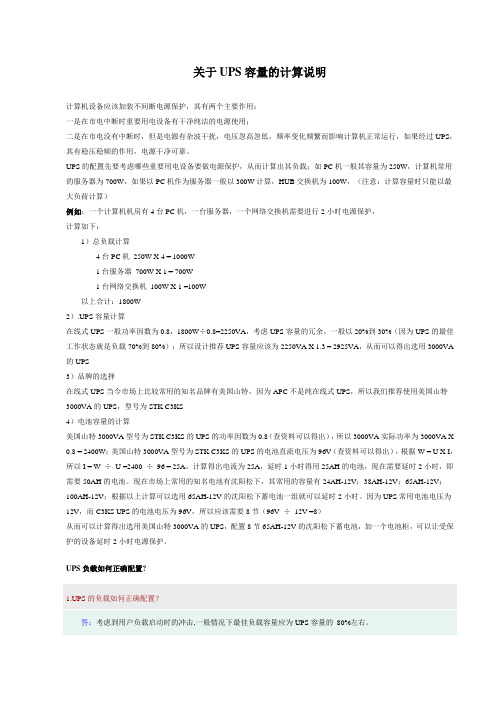

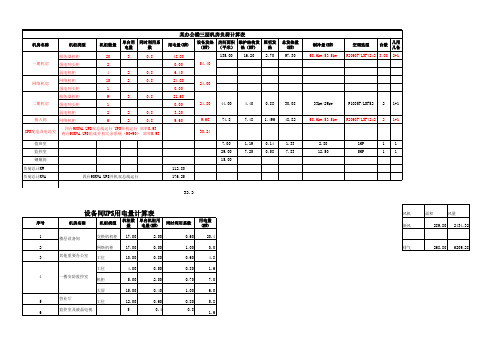

关于UPS容量的计算说明计算机设备应该加装不间断电源保护，其有两个主要作用：一是在市电中断时重要用电设备有干净纯洁的电源使用；二是在市电没有中断时，但是电源有杂波干扰，电压忽高忽低，频率变化频繁而影响计算机正常运行，如果经过UPS，其有稳压稳频的作用，电源干净可靠。

UPS的配置先要考虑哪些重要用电设备要做电源保护，从而计算出其负载；如PC机一般其容量为250W，计算机常用的服务器为700W，如果以PC机作为服务器一般以300W计算，HUB交换机为100W，（注意：计算容量时只能以最大负荷计算）例如：一个计算机机房有4台PC机，一台服务器，一个网络交换机需要进行2小时电源保护，计算如下：1）总负载计算4台PC机250W X 4 = 1000W1台服务器700W X 1 = 700W1台网络交换机100W X 1 =100W以上合计：1800W2）.UPS容量计算在线式UPS一般功率因数为0.8，1800W÷0.8=2250VA，考虑UPS容量的冗余，一般以20%到30%（因为UPS的最佳工作状态就是负载70%到80%）；所以设计推荐UPS容量应该为2250VA X 1.3 = 2925VA，从而可以得出选用3000VA 的UPS3）品牌的选择在线式UPS当今市场上比较常用的知名品牌有美国山特，因为APC不是纯在线式UPS，所以我们推荐使用美国山特3000VA的UPS，型号为STK C3KS4）电池容量的计算美国山特3000VA型号为STK C3KS的UPS的功率因数为0.8（查资料可以得出），所以3000VA实际功率为3000VA X 0.8 = 2400W；美国山特3000VA型号为STK C3KS的UPS的电池直流电压为96V（查资料可以得出），根据W = U X I，所以I = W ÷U =2400 ÷96 = 25A，计算得出电流为25A，延时1小时得用25AH的电池，现在需要延时2小时，即需要50AH的电池。

XXXX项目直流及UPS电源系统计算书目录1计算依据 (1)2设备选择 (1)2.1蓄电池组 (1)2.1.1 蓄电池个数 (1)2.1.2 蓄电池均衡充电电压选择 (1)2.1.3 蓄电池放电终止电压选择 (1)2.1.4 蓄电池容量选择 (2)2.1.4.1 电压控制法（方法一）： (2)2.1.4.2 阶梯计算法（方法二）： (8)2.1.5 结论 (11)2.2充电装置及整流模块选择 (13)2.2.1 高频开关电源整流装置选择 (13)2.2.1.1 高频开关电源模块配置和数量选择 (13)2.2.2 充电装置选择 (13)2.2.2.1 充电装置额定电流选择 (13)2.2.2.2 充电装置回路设备选择 (14)2.3交流不间断电源（UPS） (16)2.3.1 交流不间断电源（UPS）容量选择 (16)2.3.1.1 交流不间断电源（UPS）的负荷统计 (16)2.3.1.2 容量选择计算 (16)2.3.2 结论 (16)2.4高频通信电源（DC/DC） (17)2.4.1 高频通信电源（DC/DC）容量选择 (17)2.4.1.1 高频通信电源（DC/DC）的负荷统计 (17)2.4.1.2 通信电源蓄电池容量选择计算 (17)2.4.1.3 高频通信电源模块配置和数量选择 (18)2.4.2 结论 (18)1计算依据《电力工程直流系统设计技术规程》DL/T 5044-2004《电力用直流和交流一体化不间断电源设备》DL/T 1074 — 2007《工业与民用配电设计手册》（第三版）《电力工程直流系统设计手册》（第二版）2设备选择2.1蓄电池组蓄电池型式：阀控式密封铅酸蓄电池单体电池标称电压：2V直流系统标称电压：220V2.1.1 蓄电池个数按浮充电运行时,直流母线电压为1.05 Un选择蓄电池个数n=1.05Un/Uf ----------------------（B.1.1）=1.05X220V/2.23V=104（只）式中：Un--直流系统标称电压，VUf--单体蓄电池浮充电电压，V阀控式密封铅酸蓄电池的单体浮充电电压值宜取2.23V~2.27V（7.1.2.2）2.1.2 蓄电池均衡充电电压选择1）根据电池个数及直流母线电压允许的最高值选择单体蓄电池均衡充电电压值2）对于控制负荷和动力负荷合并供电Uc≤1.10Un/n ----------------------（B.1.2）≤1.10×220V/104=2.33（V）式中：Uc--单体蓄电池均衡充电电压，VUn--直流系统标称电压，Vn--蓄电池个数2.1.3 蓄电池放电终止电压选择1）根据电池个数及直流母线电压允许的最高值选择单体蓄电池事故放电末期终止电压值2）对于控制负荷和动力负荷合并供电Um≥0.875Un/n----------------------（B.1.3）≥0.875×220V/104=1.85(V)式中：Um--单体蓄电池放电终止电压，VUn--直流系统标称电压，Vn--蓄电池个数2.1.4.1 电压控制法（方法一）：2.1.4.1.1 直流负荷统计表1.1直流负荷统计表满足事故全停电状态下的持续放电容量s.xc kcc C C K K =---------------------（B.1） s.2.0k cc C 50.73Ah K =1.40=103.25Ah K 0.688=式中：C c --蓄电池10h 放电率计算容量，AhC s.x --事故全停电状态下相对应的持续放电时间的放电容量，Ah K k --可靠系数，取1.40K cc --容量系数，在指定的放电终止电压下，对应事故放电时间xh ，从附录表B.8中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为2h 时，K cc =0.688 根据Cc 计算值，选择接近该值的蓄电池标称容量C 10 暂时选择150AH 铅酸蓄电池 2.1.4.1.3 电压水平计算1）事故放电初期（1min ）承受冲击放电电流时，蓄电池所能保持的电压chocho k10I K K I =---------------------（B.2） 29A 1.10=2.1315A=式中：K cho --事故放电初期（1min ）冲击系数 K k --可靠系数，取1.10I cho --事故放电初期（1min ）冲击放电电流值，A I 10 --10h 放电率电流，A根据K cho 值，由本附录图B.3冲击曲线中的“0”曲线，查出单体电池电压值U d 为2.09V ，则 U D =nU d ---------------------（B.3） =104×2.09V=217.36V ≥0.875Un 式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V2）任意事故放电阶段末期，承受随机（5s ）冲击放电电流时，蓄电池所能保持的电压s.xm.x k10C K K tI =---------------------（B.4） a ） 当t=0.5h 时，s.x s.0.5m.0.5k10C C 12.68AhK =K =1.10=1.10 1.86t I 0.5h 15A 7.5Ah =⨯⨯ b ） 当t=1.0h 时，s.x s.1.0m.1.0k10C C 25.36AhK =K =1.10=1.10 1.86t I 1h 15A 15Ah =⨯⨯ c ） 当t=2.0h 时，s.x s.2.0m.2.0k10C C 50.73AhK =K =1.10=1.10 1.86t I 2h 15A 30Ah=⨯⨯ 式中：K m.x --任意事故放电阶段的10h 放电率电流倍数 K k --可靠系数，取1.10 C s.x -- xh 事故放电容量，Ah t --事故放电时间，h I 10 --10h 放电率电流，Akchmchm.x 10I K K I =---------------------（B.5） 7.27A 1.100.5315A==式中：Kch m.x -- x h 事故放电末期冲击系数 K k --可靠系数，取1.10I chm --事故放电末期冲击放电电流值，A I 10 --10h 放电率电流，A由本附录图B.3～图B.5冲击曲线中，选定事故放电时间0.5h 、1h 或2h 后冲击放电曲线图，然后根据K m.x 值找出相应的曲线，对应K chm.x 值，查出单体电池电压值U d ，则 U D =nU d ---------------------（B.6）a ）当t=0.5h 时，U D =nU d =104×2.03V=211.12 V ≥0.875Un=192.5Vb ）当t=1.0h 时，U D =nU d =104×2.02V=210.08V ≥0.875Un=192.5Vc ）当t=2.0h 时，U D =nUd =104×1.99V=206.95V ≥0.875Un=192.5V 式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V3）任意事故放电阶段末期，蓄电池所能保持的电压s.xm.x k10C K K tI =---------------------（B.7） a ） 当t=0.5h 时，s.x s.0.5m.0.5k10C C 12.68AhK =K =1.10=1.10 1.86t I 0.5h 15A 7.5Ah =⨯⨯ b ） 当t=1.0h 时，s.x s.1.0m.1.0k10C C 25.36AhK =K =1.10=1.10 1.86t I 1h 15A 15Ah =⨯⨯ c ） 当t=2.0h 时，s.x s.2.0m.2.0k10C C 50.73AhK =K =1.10=1.10 1.86t I 2h 15A 30Ah=⨯⨯ 式中：K m.x --任意事故放电阶段的10h 放电率电流倍数 K k --可靠系数，取1.10 C s.x -- xh 事故放电容量，Ah t --事故放电时间，h I 10 --10h 放电率电流，A由本附录图B.3～图B.5冲击曲线中，选定事故放电时间0.5h 、1h 或2h 后冲击放电曲线图，然后根据K m.x 值找出相应的曲线，对应K chm.x =0值，查出单体电池电压值U d ，则 U D =nU d ---------------------（B.8）a ）当t=0.5h 时，U D =nU d =104×2.04V=212.16V ≥0.875Un=192.5Vb ）当t=1.0h 时，U D =nU d =104×2.03V=211.12V ≥0.875Un=192.5Vc ）当t=2.0h 时，U D =nUd =104×2.00V=208.00V ≥0.875Un=192.5V式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V图B.4 阀控式贫液铅酸蓄电池持续放电0.5h后冲击放电曲线图B.3 阀控式贫液铅酸蓄电池持续放电1.0h后冲击放电曲线图B.5 阀控式贫液铅酸蓄电池持续放电2.0h后冲击放电曲线2.1.4.2 阶梯计算法（方法二）：2.1.4.2.1 直流负荷统计表1.2直流负荷统计表2.1.4.2.2 容量选择计算 按第一阶段计算容量1C1kC I C K K =---------------------（B.9） 29A 1.4=32.74Ah 1.24/h=式中：C c1--蓄电池10h 放电率第一阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，AK c --1min 放电时的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时为1min 时，K c =1.24/h按第二阶段计算容量()C2k 121C1C211C K I +I -I K K ⎡⎤≥⎢⎥⎣⎦---------------------（B.10）()111.429A+25.36A-29A =45.68Ah 0.78/h 0.8/h ⎡⎤≥⎢⎥⎣⎦式中：C c2--蓄电池10h 放电率第二阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，AK c1 –第二阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.78/hK c2 --第二阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为29min 时，K c =0.80/h按第三阶段计算容量()()C3k 12132C1C2C3111C K I +I -I +I -I K K K ⎡⎤≥⎢⎥⎣⎦---------------------（B.11）()()1111.429A+25.36A-29A +25.36A-25.36A =66.05Ah 0.54/h 0.558/h 0.78/h ⎡⎤≥⎢⎥⎣⎦式中：C c3--蓄电池10h 放电率第三阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，A I 3 --第三阶段的负荷电流，AK c1 --第三阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为60min 时，K c =0.54/hK c2 --第三阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为59min 时，K c =0.558/hK c3 --第三阶阶段中除第一、二阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.78/h按第四阶段计算容量()()()C4k 1213243C1C2C3C41111C K I +I -I +I -I +I -I K K K K ⎡⎤≥⎢⎥⎣⎦---------------------（B.12）()()()11111.429A+25.36A-29A +25.36A-25.36A +25.36A-25.36A 0.344/h 0.344/h 0.428/h 0.780/h ⎡⎤≥⎢⎥⎣⎦=103.21Ah式中：C c4--蓄电池10h 放电率第四阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，A I 3 --第三阶段的负荷电流，A I 4 --第四阶段的负荷电流，AK c1 --第四阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为120min 时，K c =0.344/hK c2 --第四阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为119min 时，K c =0.344/hK c3 --第四阶阶段中除第一、二阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为90min 时，K c =0.428/hK c4 --第四阶阶段中除第一、二、三阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.780/h随机（5s ）负荷计算容量RR CR I C K =---------------------（B.13） 7.27A =5.43Ah 1.34/h= 式中：C R --随机负荷计算容量，Ah I R --随机负荷电流，AK CR --随机（5s ）负荷的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 时，K CR =1.34/h将C R 叠加在C c2–C c4中最大的阶段上，然后与C c1比较，取其大者，即为蓄电池的计算容量。

XXXX项目直流及UPS电源系统计算书目录1计算依据 (1)2设备选择 (1)2.1蓄电池组 (1)2.1.1 蓄电池个数 (1)2.1.2 蓄电池均衡充电电压选择 (1)2.1.3 蓄电池放电终止电压选择 (1)2.1.4 蓄电池容量选择 (2)2.1.4.1 电压控制法（方法一）： (2)2.1.4.2 阶梯计算法（方法二）： (8)2.1.5 结论 (11)2.2充电装置及整流模块选择 (13)2.2.1 高频开关电源整流装置选择 (13)2.2.1.1 高频开关电源模块配置和数量选择 (13)2.2.2 充电装置选择 (13)2.2.2.1 充电装置额定电流选择 (13)2.2.2.2 充电装置回路设备选择 (14)2.3交流不间断电源（UPS） (16)2.3.1 交流不间断电源（UPS）容量选择 (16)2.3.1.1 交流不间断电源（UPS）的负荷统计 (16)2.3.1.2 容量选择计算 (16)2.3.2 结论 (16)2.4高频通信电源（DC/DC） (17)2.4.1 高频通信电源（DC/DC）容量选择 (17)2.4.1.1 高频通信电源（DC/DC）的负荷统计 (17)2.4.1.2 通信电源蓄电池容量选择计算 (17)2.4.1.3 高频通信电源模块配置和数量选择 (18)2.4.2 结论 (18)1计算依据《电力工程直流系统设计技术规程》DL/T 5044-2004《电力用直流和交流一体化不间断电源设备》DL/T 1074 — 2007《工业与民用配电设计手册》（第三版）《电力工程直流系统设计手册》（第二版）2设备选择2.1蓄电池组蓄电池型式：阀控式密封铅酸蓄电池单体电池标称电压：2V直流系统标称电压：220V2.1.1 蓄电池个数按浮充电运行时,直流母线电压为1.05 Un选择蓄电池个数n=1.05Un/Uf ----------------------（B.1.1）=1.05X220V/2.23V=104（只）式中：Un--直流系统标称电压，VUf--单体蓄电池浮充电电压，V阀控式密封铅酸蓄电池的单体浮充电电压值宜取2.23V~2.27V（7.1.2.2）2.1.2 蓄电池均衡充电电压选择1）根据电池个数及直流母线电压允许的最高值选择单体蓄电池均衡充电电压值2）对于控制负荷和动力负荷合并供电Uc≤1.10Un/n ----------------------（B.1.2）≤1.10×220V/104=2.33（V）式中：Uc--单体蓄电池均衡充电电压，VUn--直流系统标称电压，Vn--蓄电池个数2.1.3 蓄电池放电终止电压选择1）根据电池个数及直流母线电压允许的最高值选择单体蓄电池事故放电末期终止电压值2）对于控制负荷和动力负荷合并供电Um≥0.875Un/n----------------------（B.1.3）≥0.875×220V/104=1.85(V)式中：Um--单体蓄电池放电终止电压，VUn--直流系统标称电压，Vn--蓄电池个数2.1.4.1 电压控制法（方法一）：2.1.4.1.1 直流负荷统计表1.1直流负荷统计表满足事故全停电状态下的持续放电容量s.xc kcc C C K K =---------------------（B.1） s.2.0k cc C 50.73Ah K =1.40=103.25Ah K 0.688=式中：C c --蓄电池10h 放电率计算容量，AhC s.x --事故全停电状态下相对应的持续放电时间的放电容量，Ah K k --可靠系数，取1.40K cc --容量系数，在指定的放电终止电压下，对应事故放电时间xh ，从附录表B.8中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为2h 时，K cc =0.688 根据Cc 计算值，选择接近该值的蓄电池标称容量C 10 暂时选择150AH 铅酸蓄电池 2.1.4.1.3 电压水平计算1）事故放电初期（1min ）承受冲击放电电流时，蓄电池所能保持的电压chocho k10I K K I =---------------------（B.2） 29A 1.10=2.1315A=式中：K cho --事故放电初期（1min ）冲击系数 K k --可靠系数，取1.10I cho --事故放电初期（1min ）冲击放电电流值，A I 10 --10h 放电率电流，A根据K cho 值，由本附录图B.3冲击曲线中的“0”曲线，查出单体电池电压值U d 为2.09V ，则 U D =nU d ---------------------（B.3） =104×2.09V=217.36V ≥0.875Un 式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V2）任意事故放电阶段末期，承受随机（5s ）冲击放电电流时，蓄电池所能保持的电压s.xm.x k10C K K tI =---------------------（B.4） a ） 当t=0.5h 时，s.x s.0.5m.0.5k10C C 12.68AhK =K =1.10=1.10 1.86t I 0.5h 15A 7.5Ah =⨯⨯ b ） 当t=1.0h 时，s.x s.1.0m.1.0k10C C 25.36AhK =K =1.10=1.10 1.86t I 1h 15A 15Ah =⨯⨯ c ） 当t=2.0h 时，s.x s.2.0m.2.0k10C C 50.73AhK =K =1.10=1.10 1.86t I 2h 15A 30Ah=⨯⨯ 式中：K m.x --任意事故放电阶段的10h 放电率电流倍数 K k --可靠系数，取1.10 C s.x -- xh 事故放电容量，Ah t --事故放电时间，h I 10 --10h 放电率电流，Akchmchm.x 10I K K I =---------------------（B.5） 7.27A 1.100.5315A==式中：Kch m.x -- x h 事故放电末期冲击系数 K k --可靠系数，取1.10I chm --事故放电末期冲击放电电流值，A I 10 --10h 放电率电流，A由本附录图B.3～图B.5冲击曲线中，选定事故放电时间0.5h 、1h 或2h 后冲击放电曲线图，然后根据K m.x 值找出相应的曲线，对应K chm.x 值，查出单体电池电压值U d ，则 U D =nU d ---------------------（B.6）a ）当t=0.5h 时，U D =nU d =104×2.03V=211.12 V ≥0.875Un=192.5Vb ）当t=1.0h 时，U D =nU d =104×2.02V=210.08V ≥0.875Un=192.5Vc ）当t=2.0h 时，U D =nUd =104×1.99V=206.95V ≥0.875Un=192.5V 式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V3）任意事故放电阶段末期，蓄电池所能保持的电压s.xm.x k10C K K tI =---------------------（B.7） a ） 当t=0.5h 时，s.x s.0.5m.0.5k10C C 12.68AhK =K =1.10=1.10 1.86t I 0.5h 15A 7.5Ah =⨯⨯ b ） 当t=1.0h 时，s.x s.1.0m.1.0k10C C 25.36AhK =K =1.10=1.10 1.86t I 1h 15A 15Ah =⨯⨯ c ） 当t=2.0h 时，s.x s.2.0m.2.0k10C C 50.73AhK =K =1.10=1.10 1.86t I 2h 15A 30Ah=⨯⨯ 式中：K m.x --任意事故放电阶段的10h 放电率电流倍数 K k --可靠系数，取1.10 C s.x -- xh 事故放电容量，Ah t --事故放电时间，h I 10 --10h 放电率电流，A由本附录图B.3～图B.5冲击曲线中，选定事故放电时间0.5h 、1h 或2h 后冲击放电曲线图，然后根据K m.x 值找出相应的曲线，对应K chm.x =0值，查出单体电池电压值U d ，则 U D =nU d ---------------------（B.8）a ）当t=0.5h 时，U D =nU d =104×2.04V=212.16V ≥0.875Un=192.5Vb ）当t=1.0h 时，U D =nU d =104×2.03V=211.12V ≥0.875Un=192.5Vc ）当t=2.0h 时，U D =nUd =104×2.00V=208.00V ≥0.875Un=192.5V式中：U D --蓄电池组出口端电压值，V n --蓄电池组的单体电池个数 U d --单体电池电压值，V图B.4 阀控式贫液铅酸蓄电池持续放电0.5h后冲击放电曲线图B.3 阀控式贫液铅酸蓄电池持续放电1.0h后冲击放电曲线图B.5 阀控式贫液铅酸蓄电池持续放电2.0h后冲击放电曲线2.1.4.2 阶梯计算法（方法二）：2.1.4.2.1 直流负荷统计表1.2直流负荷统计表2.1.4.2.2 容量选择计算 按第一阶段计算容量1C1kC I C K K =---------------------（B.9） 29A 1.4=32.74Ah 1.24/h=式中：C c1--蓄电池10h 放电率第一阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，AK c --1min 放电时的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时为1min 时，K c =1.24/h按第二阶段计算容量()C2k 121C1C211C K I +I -I K K ⎡⎤≥⎢⎥⎣⎦---------------------（B.10）()111.429A+25.36A-29A =45.68Ah 0.78/h 0.8/h ⎡⎤≥⎢⎥⎣⎦式中：C c2--蓄电池10h 放电率第二阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，AK c1 –第二阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.78/hK c2 --第二阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为29min 时，K c =0.80/h按第三阶段计算容量()()C3k 12132C1C2C3111C K I +I -I +I -I K K K ⎡⎤≥⎢⎥⎣⎦---------------------（B.11）()()1111.429A+25.36A-29A +25.36A-25.36A =66.05Ah 0.54/h 0.558/h 0.78/h ⎡⎤≥⎢⎥⎣⎦式中：C c3--蓄电池10h 放电率第三阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，A I 3 --第三阶段的负荷电流，AK c1 --第三阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为60min 时，K c =0.54/hK c2 --第三阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为59min 时，K c =0.558/hK c3 --第三阶阶段中除第一、二阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.78/h按第四阶段计算容量()()()C4k 1213243C1C2C3C41111C K I +I -I +I -I +I -I K K K K ⎡⎤≥⎢⎥⎣⎦---------------------（B.12）()()()11111.429A+25.36A-29A +25.36A-25.36A +25.36A-25.36A 0.344/h 0.344/h 0.428/h 0.780/h ⎡⎤≥⎢⎥⎣⎦=103.21Ah式中：C c4--蓄电池10h 放电率第四阶段的计算容量，Ah K k --可靠系数，取1.40 I 1 --第一阶段的负荷电流，A I 2 --第二阶段的负荷电流，A I 3 --第三阶段的负荷电流，A I 4 --第四阶段的负荷电流，AK c1 --第四阶段中全部放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为120min 时，K c =0.344/hK c2 --第四阶阶段中除第一阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为119min 时，K c =0.344/hK c3 --第四阶阶段中除第一、二阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为90min 时，K c =0.428/hK c4 --第四阶阶段中除第一、二、三阶梯时间外放电时间的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 且事故放电时间为30min 时，K c =0.780/h随机（5s ）负荷计算容量RR CR I C K =---------------------（B.13） 7.27A =5.43Ah 1.34/h= 式中：C R --随机负荷计算容量，Ah I R --随机负荷电流，AK CR --随机（5s ）负荷的容量换算系数，1/h ，从表1.3中查出，当蓄电池放电终止电压为1.85V 时，K CR =1.34/h将C R 叠加在C c2–C c4中最大的阶段上，然后与C c1比较，取其大者，即为蓄电池的计算容量。

U P S怎么配置U P S配置的计算公式一个计算机机房有4台PC机，一台服务器，一个网络交换机需要进行2小时电源保护，计算如下：1）总负载计算4台PC机250W X 4 = 1000W1台服务器700W X 1 = 700W1台网络交换机100W X 1 =100W以上合计：1800W2）UPS容量计算在线式UPS一般功率因数为0.8，1800W÷0.8=2250VA，考虑UPS容量的冗余，一般以20%到30%（因为UPS的最佳工作状态就是负载70%到80%）；所以设计推荐UPS容量应该为2250VA X 1.3 = 2925VA，从而可以得出选用3000VA的UPS 3）电池容量的计算美国山特3000VA型号为STK C3KS的UPS的功率因数为0.8（查资料可以得出），所以3000VA实际功率为3000VA X 0.8 = 2400W；美国山特3000VA型号为STK C3KS的UPS的电池直流电压为96V（查资料可以得出），根据W = U X I，所以I = W ÷U =2400 ÷96 = 25A，计算得出电流为25A，延时1小时得用25AH的电池，现在需要延时2小时，即需要50AH的电池。

现在市场上常用的知名电池有沈阳松下，其常用的容量有24AH-12V；38AH-12V；65AH-12V；100AH-12V；根据以上计算可以选用65AH-12V的沈阳松下蓄电池一组就可以延时2小时。

因为UPS常用电池电压为12V，而C3KS UPS的电池电压为96V，所以应该需要8节（96V ÷12V =8）。

从而可以计算得出选用美国山特3000VA的UPS，配置8节65AH-12V的沈阳松下蓄电池，加一个电池柜，可以让受保护的设备延时2小时电源保护。
